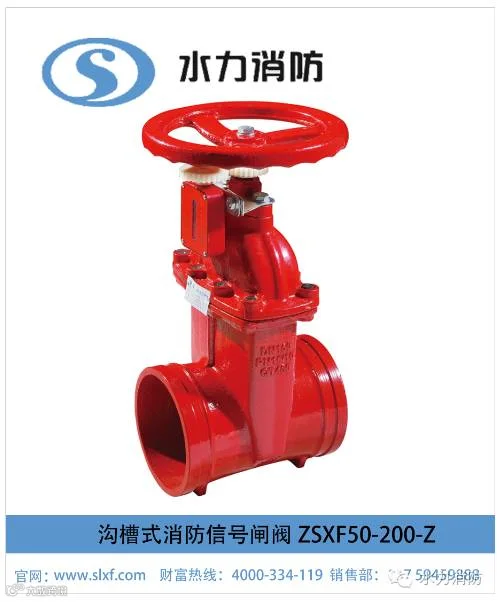

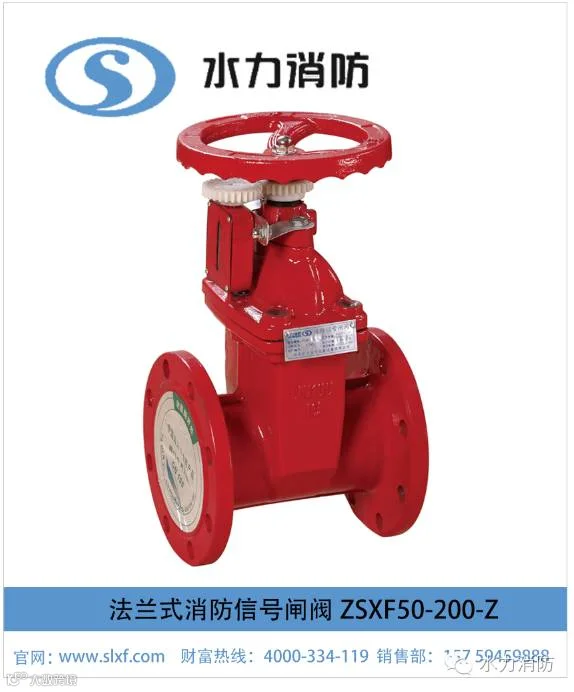

产品简介

消防信号闸阀是对消防供水系统截流及实现截流状态电信号监控的专用阀门。主要用在自动喷水灭火系统中主管道上进行截留及截流状态控制。另外还可用于固定灭火系统的截流及截流状态控制。常应用于消防系统。广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

产品特点

信号闸阀是自动喷水等消防灭水管路系统中的配套附件，作为消防供水管路的监控阀，用来开启或关闭管路水源，可提供的现场指示及全开、非全开信号供远地监控用。该电信号阀也可用在给排水管路中，便于远地监控管路中阀的全开或非全开状况。

闸阀具有以下特点：流体阻力小、开闭较省力、介质流向不受限制，不扰流、不降低压力、形体简单、结构长度短、制造工艺性好、适用范围广。

工作原理

消防信号闸阀是在特制手动暗杆闸阀的基础上加设电信号装置而成。阀门除了按国家标准设计制造外，并按此阀在自动喷水灭火器系统安装及使用特点，采用不锈钢精磨阀杆及便于维护的四氟U型密封，并增设了独特的O型圈阀杆上密封(倒密封)结构，能确保阀门长期处于常开状态下，阀杆不渗漏，有利于吊顶中安装使用。

电信号装置为全密封精密机电盒式结构，盒内采用不锈钢机件及进口电气元件装置设于操作手轮下方不易被碰撞的阀体压盖上，内设微动形状及推动机构，以齿轮与回定在闸阀启闭位置的“通”“断”电信号。

技术参数

型号：ZSF-Z

规格：80 100 125 150 200

额定工作压力(MPa)：1.2

强度试验压力(MPa)：4.8

密封试验压力(MPa)：2.4

工作介质：清质水、泡沫混合液

适用环境温度：4~70

开关触电容量：DC24、1A

施工安装

1.闸阀手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。

2.闸阀双闸板应垂直安装即阀杆处于垂直位置,手轮在顶部。

3.闸阀带有旁通阀的在开启前应先打开旁通阀以平衡进出口的压差及减小开启力。

4.闸阀带传动机构的，按产品使用厂家的规定安装。

5.闸阀如果经常开关使用,每月至少润滑一次。

检查维护

(1) 定期对阀门机械元器件、信号输出是否正常进行检测。

(2)清洗阀门：对清洗一般介质，只要用水洗净就可以。但对清洗有害健康的介质，首先要了解其性质，再选用相应的清洗办法。

(3) 易损零件："O"型圈，每次检修时，全部换新。阀座应检查是否有预示将来可能发生的裂纹、老化与腐蚀痕迹，根据检查结果，决定是否更换。

(4) 阀门组装要注意对中，滑动部分要加润滑油。组装后应按GB5135.6-2003标准产品出厂测试项目与方法调试。

运输与贮存

运输时应注意保持车体的稳定，不得翻倒、不得与其它硬物撞击。

长期储存时，整套装置应置于0℃～48℃干燥阴凉通风的环境内
