产品概述

预作用自动喷水灭火系统通常由预作用装置(预作用报警阀组、控制盘、气压维持装置和空气供给装置等)、传动系统、管网、闭式喷头、水源控制阀、信号阀等组成。预作用系统处于伺应状态时，管网内充有低压空气，用于监测系统管网的密封情况。当保护区出现火警时，探测系统首先动作，打开雨淋报警阀以及系统中用于排气的电动排气阀，此时系统开始充水并排气，从而转变为湿式系统，如果火势继续发展，闭式喷头开启喷水，进行灭火。这就克服了雨淋系统会因探测系统误动作而导致误喷的缺陷。如果系统中任一喷头玻璃球意外破碎，则会从该喷头处喷出气体，导致系统中气压迅速下降，低压监控开关动作，会发出报警信号，提醒值班人员出现异常情况，但雨淋报警阀没有动作，所以系统不会喷水，从而克服了湿式系统会因喷头误动作引起误喷造成水渍的缺陷。

预作用自动喷水报警系统常用于不允许有水损和误喷的场所。同时也可代替干式自动喷水报警系统用于因寒冷或高温不可用湿式自动喷水报警系统的场合。
主要部件

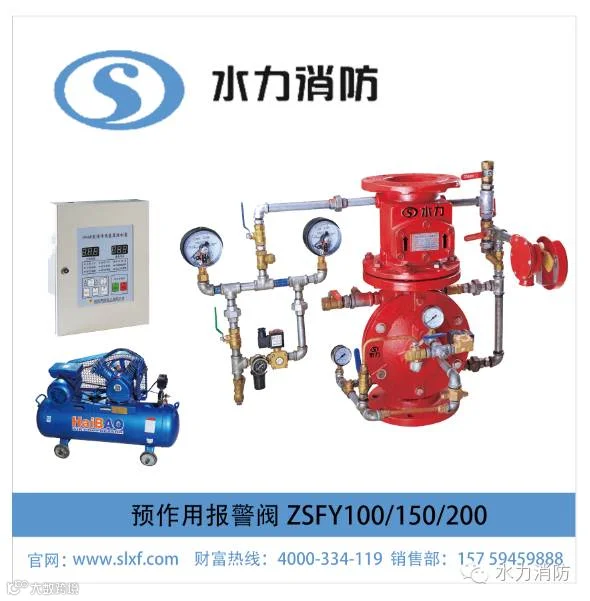

预作用装置（产品图）主要由预作用报警阀组、气压维持装置、空气供给装置和控制盘组成。

2.1预作用报警阀组

2.1.1预作用报警阀组主要由雨淋报警阀、单向阀组成。

预作用报警阀组主要技术参数如下表：

2.1.2雨淋报警阀

雨淋报警阀是系统的主要控制阀，阀隔膜将阀分为供水侧和系统侧腔，供水侧平时与系统侧不连通，供水侧通过控制管路与雨淋隔膜室相通，一旦发生火灾，火灾报警灭火控制器接收到探测器的信号，发出灭火指令打开雨淋报警阀控制管路中的电磁阀，同时打开管网中用于排气的电磁阀。隔膜室压力腔迅速泄压而启动雨淋报警阀，同时供水腔的压力水流通过工作腔流向管网，使得系统转变为湿式系统，并有部分压力水流流向报警管路，水力警铃发出声报警信号，同时压力开关动作发出报警电信号，消防泵启动。此时如火势继续发展，闭式喷头动作，即可喷水灭火。如火势已得到控制或熄灭，则可人工将雨淋报警阀复位，通过放余水阀排尽管网中的水流，从而可避免发生水渍。


2.1.3单向阀

单向阀主要由本体、阀座、阀瓣、排水阀、加底水口和底水检查口等组成。单向阀的作用是防止系统侧气压的止回，为了使止回阀的阀瓣密封更加严密，单向阀上设有加底水口和底水检查口。检查口同时也是冷凝水的排放口。单向阀安装于雨淋报警阀上部。

2.2气压维持装置

气压维持装置主要由电接点压力表、单向阀、减压阀、控制阀、电磁阀及过滤器等组成。

空气供给装置的出口端与系统侧管网连接，进气端与气压供给装置相连，气压通过空气供给装置使得系统管网内充满0.03~0.05MPa的低压压缩空气，用于监测管网的密封情况。并由压力控制装置控制气压供给装置的启停。

当气压低至0.03MPa时，控制盘将指令气压维持装置上的电磁阀自动开启充气；当气压充至0.05MPa时，控制盘将指令气压维持装置上的电磁阀自动关闭停止充气。

当系统管网发生重大泄漏，气压维持装置不能补偿其泄漏量，则管网压力会持续下降，当压力降至0.02MPa时，低压监控开关向预作用控制盘发出报警信号。同时控制盘将指令电磁阀停止充气并保持报警状态。

当气压高于0.06MPa时，高压监控开关也会向预作用控制盘发出报警信号。同时控制盘将指令电磁阀停止充气并保持报警状态。

充气前，先调整气压维持装置上的气压减压阀，使其出口压力处于预作用装置所需的充气压力范围内。系统初始充装时应打开主充气阀，当压力接近0.05MPa时关闭主充气阀，按控制盘的使用方法，使充气进入自动状态即可。

2.3气压供给装置

气压供给装置是向系统管网提供气压的装置，一般为空压机或其它气源。气源压力必须能达到预作用装置伺服状态下所需的气压，当采用其它气源时，可采用空气或氮气。空压机的安装、使用和维护见《空气压缩机使用说明书》。

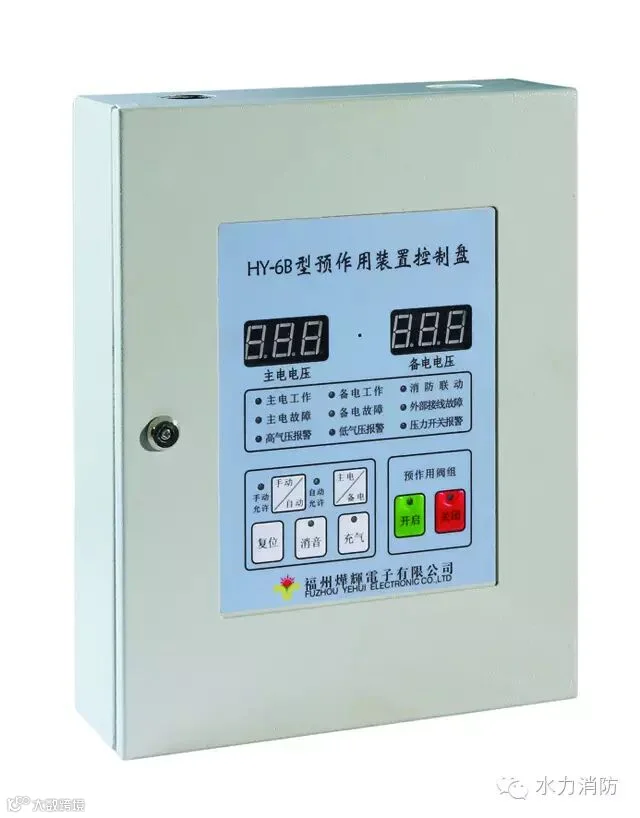

2.4控制盘

控制盘可使预作用报警阀组启动或复位；通过气压维持装置的压力信号对气压维持装置上的电磁阀进行控制充气以及报警等功能；控制盘可与消防中心联动控制。

控制盘的安装、使用和维护详见《预作用报警阀控制盘使用说明书》

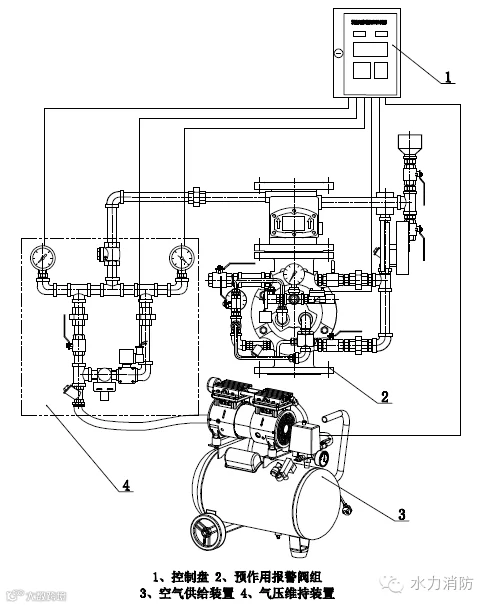

装置架构图
阀组的调试
预作用报警阀组的调试应在水池、水泵、管网及电气电路等全部按GB50261-2005《自动喷水灭火系统施工及验收规范》要求安装，试验合格后进行。调试前应做好各项排水措施。

3.1工作状态

在供水压在设计压力下，按下面步骤使预作用报警阀组进入工作状态

3.1.1按ZSFM型雨淋报警阀使用说明书要求和操作方法，使雨淋报警阀进入工作状态。

3.1.2调整气压维持装置上的减压阀，使其出口压力处于预作用装置所需的充气压力范围内，调整气压维持装置上两电接点压力表，使控制充气的压力值为0.03 MPa -0.05 MPa，控制报警的压力值为0.02 MPa-0.06 MPa。

3.1.3按预作用装置控制盘使用说明书调试控制装置，使之进入工作状态。

3.1.4向系统管网充气，充气压力范围0.03-0.05MPa。

3.2报警试验

建议每季进行一次，试验前应做好相应排水及防火措施。其试验必须按如下步骤进行：

3.2.1关闭报警管路阀，防止水倒流入系统管网侧。

3.2.2打开报警试验阀，水流即可进入报警管路，从而推动水力警铃发出报警声响，预作用控制器显示压力开关动作。

3.2.3关闭报警试验阀，停止报警。

3.2.4打开报警管路阀，使其处于常开状态。

3.3预作用报警阀组动作试验

建议每季度进行一次，试验前应做好相应排水及防火措施。当系统外于伺服工作状态，预作用报警阀组的动作有以下三种方式实现：

3.3.1控制盘启动：按控制盘的预作用阀组“启动”按钮。

3.3.2当控制盘处于自动状态，可接受消防控制中心启动信号启动。

3.3.3手动打开预作用报警阀上的紧急启动装置。

3.3.4每次启动试验完成后，按3.1工作状态操作，使预作用系统恢复至工作状态。

系统的安装使用及维护

4.1系统的使用和维护管理应严格按GB50261-2005《自动喷水灭火系统施工及验收规范》的要求执行。

4.2系统安装时，预作用报警阀组应安装在保护区附近的控制室内，室内温度不应低于4℃，不高于70℃。控制室离保护区距离不宜过远，系统的配水管道充水时间不宜大于2min,以免一旦发生火灾，致使洒水延迟。

4.3预作用报警阀组应垂直安装，一般距地面高度为1m左右，两侧距离1.2m。

4.4电磁阀，手动快开阀，放余水阀，水力警铃等排水处应设置地漏，使排水分别流入下水道，以免溢出弄湿环境。

4.5水力警铃一般不要移动其位置，如确实需要，一般管径为20mm的，为保证驱动水力警铃的水流具有一定的压力，报警管长度应小于20m，且警铃口压力应大于0.05MPa。

4.6 预作用报警阀组的调试工作应在专业消防技术人员指导下进行。以保证系统能有良好的工作状态。

4.7发现管网低气压报警信号，应及时检查是喷头破裂（火灾与起或喷头误动作引起）或是管网损坏，及时处理并使之恢复正常工作。发现超压报警信号，应及时检查充气维持装置，以便系统尽早恢复正常工作。

4.8水力警铃不动作，或响度不够，可拆下警铃进口检修螺母清除堵塞即可。

4.9系统的使用及维护应由有经验的人负责，并做好日常的运行及维护记录；

4.10系统停用维修或维保试验，应报消防主管部门批准，并采取相应的安全防火措施。

4.11定期检查各控制管路及其探测元件的工作状态是否正常，对损坏部件必须及时修复或更换。

4.12定期检查系统各处所安装的控制阀门是否处于正确的开闭状态，是否存在渗漏或损坏等情况，并及时进行处理。
