S型热气溶胶灭火装置介绍

水力消防科技有限公司

2019-03-28

导读：点击水力消防了解更多详情【水力消防】关注消防安全，祝您一生平安！产品概述环保洁净型自动灭火装置（以下简称S

点击

水力消防

了解更多详情

【水力消防】关注消防安全，祝您一生平安！

产品概述

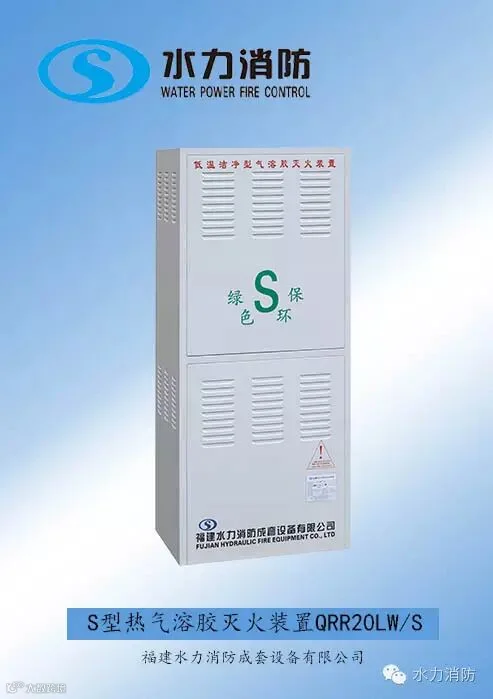

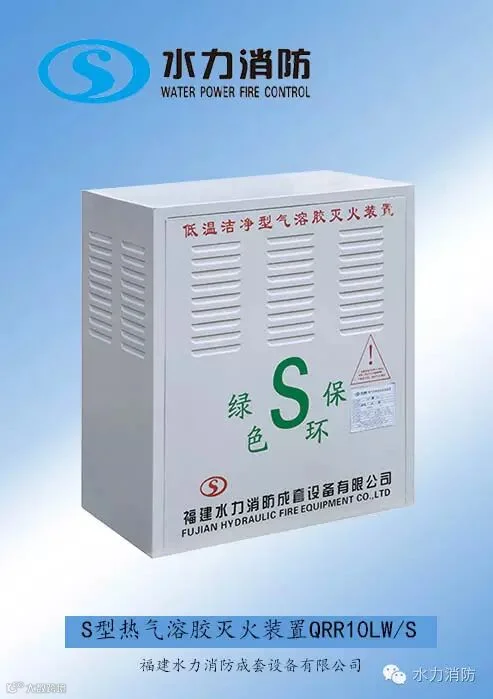

环保洁净型自动灭火装置（以下简称S型自动灭火装置）是由福建水力消防成套设备有限公司利用现代化工技术自行研制和生产的环保型混合气体灭火产品。本产品无毒、无污染、无公害，灭火效率高、压力低、无残留物、对被保护物无腐蚀、安全性强、不存在F、Cl、Br、CO等有害物质，ODP=0、GWP≤0.35、不破坏大气臭氧层。是目前消防领域代替哈龙产品的理想产品。

工作原理

S型自动灭火装置的灭火机理是以物理、化学、水汽降温三种灭火方式同时

进行的全淹没灭火形势：

a、以物理性稀释空气中氧气“窒息灭火”为主要方式，切断火焰反应链进行链式反应破坏火灾现场的燃烧条件，迅速降低自由基的浓度；

b、存在抑制链式燃烧反应进行的化学灭火方式；

c、水蒸汽冷凝与气化降低燃烧物温度。

产品特点

S型灭火剂是一种固体含能化学物质，属于烟火药剂。利用电子气化启动器激活S型灭火剂，使其发生化学反应，能产生大量惰性气体、水汽和微量固体颗粒，形成混合气体，混合气体从S型自动灭火装置的喷口向外释放喷射，扑灭火灾。

适用范围

S型灭火系统为全淹没系统，适用于扑灭相对封闭空间的A、B类火灾以及电气电缆初起火灾。

a、扑灭A类火灾：

如木材、纸张等固体物质初起火灾，适用于木制品库、档案库、博物馆、

图书馆、资料室等场所；

b.扑灭B类火灾：

适用于生产、使用或贮存柴油（-35号柴油除外）、重油、变压器油、动物油、植物油等各种丙类可燃液体场所的火灾；

c.扑灭电气电缆火灾：

适用于变（配）电间、发电机房、电缆夹层、电缆井、电缆沟、电子计算机房、通讯房等场所的火灾。

不适用范围

S型自动灭火装置不能用于扑救下列物质引起的火灾：

a) 无空气仍能迅速氧化的化学物质，如硝酸纤维、火药等。

b) 活泼金属，如钾、钠、镁、钛、锆、铀、钚等。

c) 能自行分解的化合物，如某些过氧化物、联氨等。

d) 金属氢化物，如氢化钾、氢化钠等。

e) 能自然的物质，如磷等。

f) 强氧化剂，如氧化氮、氟等。

不适合场所

a、商业、饮食服务、娱乐等人员密集场所;

b、存放易燃、易爆物资的场所。

装置构成

S型灭火装置有气体发生器、电子气化启动器、除尘降温室、箱体四部分组成。

型号规格

技术参数

1、适用温度范围：-20℃～55℃；

2、喷射时间≤2min；

3、喷射滞后时间≤5s；

4、喷口温度：在喷口正前方0.01m处≤180℃， 0.05m处≤80℃；

5、灭火装置箱体温度：箱体表面温度≤100℃；

6、灭火效能：130-150g/m3;

7、启动回路直流电组1～9Ω；

8、最大安全电流及时间：150Ma/5min

9、最大启动电流及时间：1A/5ms

10、S型灭火装置使用期限为六年。

设计指南

S型灭火装置的设计，我们建议在图纸设计阶段对灭火装置仅设计灭火剂量即可，设备选用可留给安装单位，在安装前现场装修及设备摆放情况，确定灭火装置的型号、数量及摆放位置，但在设计师应注意，一个防护区设置多具灭火装置时，应保证释放点均分散布置，同一防护区灭火装置应串联连接，统一启动。

与灭火装置配套的火灾自动报警控制系统应为气体灭火控制系统，其设计、施工验收应按国家相关规定执行。

1、防护区的设置

a、当采用单释放点同时启动时，一个防护区的面积不宜大于50㎡，容积不宜大于150 m3;

b、当采用多释放点同时启动时，每50㎡应有一个释放点，一个防护区的面积不宜大于500㎡，容积不宜大于2000 m3;

c、防护区的净高不宜大于4 m的窄长形时，在每15 m长度上应有一释放点。

d、防护区的净高不宜大于6 m，如超出此值，应设置壁挂、吊顶等中间补偿释放点。

e、防护区的门、窗及围护构件的允许压强不应低于1.2Kpa，耐火极限应不低于1h，吊顶及窗的耐火极限应不低于0.25 h。

2、S型自动灭火系统设计要求

2.1、系统设置

防护区应以固定的封闭空间来划分，以m3为计算单位；

a、同一防护区内的预制灭火系统装置多于1台时，必须能同时启动，其动作响应时不得2S；

b、单台热气溶胶预制灭火系统装置的保护容积不宜大于160 m3；设置多台装置时，其相互间的距离不得大于10 m；

c、当采用预制灭火系统时，一个防护区的面积不宜大于500㎡，容积不宜大于1600m3；

d、防护区的净高不宜大于6.5 m，如超出此值，应设置壁挂、吊顶等中间补偿释放点；

e、防护区的门、窗及围护构件的允许压强不应低于1.2Kpa，耐火极限应不低于0.5h，吊顶及窗的耐火极限应不低于0.25 h。

2.2、热气溶胶预制灭火系统

a、热气溶胶预制灭火系统的灭火设计密度不应小于密度的1.3倍。

b、S型（其他型）和K型热气溶胶灭固体表面火灾密度为100g/ m3.

c、通讯机房和电子计算机房等场所的电气设备火灾，S型（其它型）热气溶胶的灭火设计密度不应小于130g/ m3 。

d、电缆隧道（夹层、井）及自备发电机房火灾，S型（其他型）和K型热气溶胶设计密度不应小于140g/ m3。

e、在通讯机房、电子计算机房等防护区，灭火剂喷放时间不应大于90s,喷口温度不应大于150℃；在其他防护区，喷放时间不应大于120s,喷口温度不应大于180℃。

f、S型和K型热气溶胶对其他可燃物的灭火密度应经试验确定。

g、灭火浸渍时间应符合下列规定：

（1）木材、纸张、织物等固体表面火灾，应采用20min。

（2）通讯机房、电子计算机房等防护区火灾及其它固体表面火灾，应采用10min。

h、设计用量应按下式计算：

W=C×V×KV

式中 W—灭火剂设计用量（kg）； C2—灭火设计密度（㎏／m3）

V—防护区净容积（m3）

KV---容积修正系数。

V＜500 m3，KV=1.0；500 m3≤V＜1000 m3，KV=1.1；V≥1000 m3，KV=1.2

系统控制模式

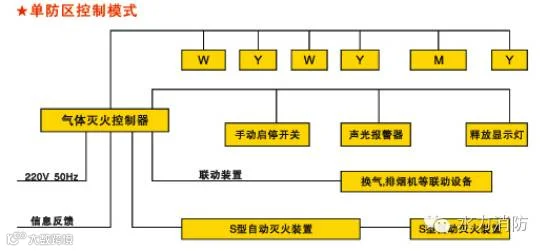

单区控制模式

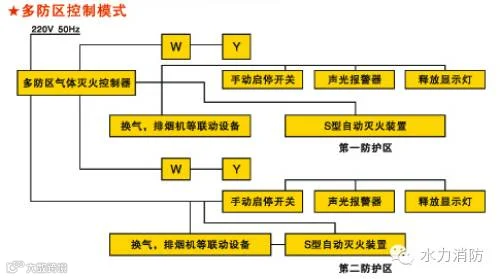

多区控制模式

W：感温探测器 Y：感烟探测器

装置的安装

安装

a、应根据不同场所的安装条件选择适用型号的S型自动灭火装置及控制装置

b、自动灭火装置安装的正前方1.0m内不允许有设备、器具或其他阻碍物。

c、自动灭火装置的安装不受高低影响，就地摆放宜靠墙壁。

d、自动灭火装置安装严禁擅自拆卸，装后不允许移动。

e、自动灭火装置不宜安装于下列位置：

（1）临近明火、火源处。

（2）临近进风、排风口、门、窗及其他开口处。

（3）容易被雨淋、水浇、水淹处。

（4）疏散通道。

（5）经常受振动、冲击、腐蚀影响处。

f、自动灭火装置于火灾自动报警系统，自动控制系统及其他消防系统组成中央集中控制的自动灭火系统时，其安装施工要求应按GB50166-92“火灾自动报警系统施工及验收规范”的规定执行。

g、防护区应设计为相对封闭空间。防护区各部位不宜开口，若必须开口自动关闭装置。顶部及2/3高度以上部位不应泄露,当保护区由地面至2/3高度范围内设置开口自动关闭装置有困难时,允许有少量的泄露,但应控制单个泄露开口面积不小于0.01m2,且应距灭火装置释放点2m以上；泄露面积总和与保护区的包围面积之比不大于0.3%，若超过0.3%时按要求每增加0.1%，则就增加灭火剂用量25%作为泄露补偿。

h、 S型灭火装置等效电路路及接线图
