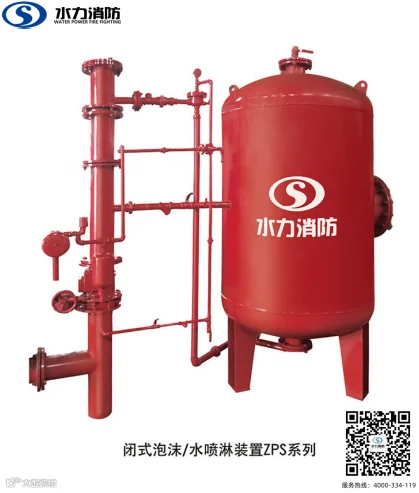

闭式泡沫/水喷淋装置
型号及含意
结构特征
1、装置组成
2、结构特征
工作原理
工作原理
系统保护区域内的环境温度由于火灾而升高，达到闭式洒水喷头（10）动作温度而使喷头开启喷水，水流指示器（11）动作，湿式报警阀（23）开启，压力水通过报警截止阀（32）、经延迟器（22），进入报警泄压管路，水力警铃（16）开始报警，压力开关（17）动作，启动消防水泵，向系统管网加压供水。同时，压力水打开压力泄放阀（20），使控制管路中的压力水泄压，泡沫液控制阀（8）自动开启。带胶囊的泡沫罐（3）由于来自泡沫罐供水管路（24）的压力水挤压，使囊内泡沫液经泡沫液控制阀（8）和从主管路（18）进入泡沫比例混合器（15）的水混合，形成泡沫混合液，经由开启的洒水喷头（10）喷出，进行灭火。
在伺应状态下，管网内由系统高位水箱充满稳定的压力水。系统压力水通过泡沫罐供水管路（24）和供水控制阀（25），进入泡沫液贮罐（3）和胶囊之间，胶囊内的泡沫液在系统压力水的作用下，通过泡沫液截止阀（31），进入泡沫液控制阀（8）的进口腔。同时，系统压力水通过控制管路进水阀（28）及控制管路，进入泡沫液控制阀（8）的控制腔（上腔），使泡沫液控制阀处于关闭状态，此时，系统处于伺应状态。
闭式泡沫-水喷淋装置系统示意图
序号
|
部件型号、名称
|
用途
|
状态
|
|
伺应状态
|
工作状态
|
|||
1
|
充液/排液阀
|
向胶囊内充装或排放泡沫液
|
常闭
|
常闭
|
2
|
充水/排水阀
|
向贮罐内充水或排水
|
常闭
|
常闭
|
3
|
泡沫液贮罐
|
贮存泡沫液
|
充满泡沫液
|
输出泡沫液
|
4
|
罐内排气阀
|
排放贮罐内气体
|
常闭
|
常闭
|
5
|
胶囊充液/排气阀
|
向胶囊内充装泡沫液/排放气体
|
常闭
|
常闭
|
6
|
安全阀
|
防止供水压力过高
|
不动作
|
超压后动作
|
7
|
排液阀
|
排放残留在泡沫液控制阀出口和单向阀之间的泡沫液
液控制阀
|
常闭
|
常闭
|
8
|
泡沫液控制阀
|
接通或切断泡沫液的供给
|
常闭
|
自动打开
|
9
|
压力表
|
显示控制腔压力
|
||
10
|
闭式洒水喷头
|
探测火灾及喷洒泡沫混合液
|
常闭
|
开启喷洒
|
11
|
水流指示器
|
区域报警或向控制台输出电信号
|
无信号
|
输出信号
|
12
|
区域阀
|
区域检修用
|
常开
|
开
|
13
|
检修闸阀
|
检修供水侧部件及报警阀
|
常开
|
开
|
14
|
泡沫液测试阀
|
测试泡沫－水联动效果或连接其它喷射设备
|
常闭
|
需用时打开
|
15
|
泡沫比例混合器
|
提供规定比例的泡沫混合液
|
充满水
|
充满混合液
|
16
|
水力警铃
|
发出报警铃声
|
无铃声
|
发出铃声
|
17
|
压力开关
|
启动消防泵（或电动报警）
|
触点开
|
触点闭
|
18
|
主管路
|
系统供水管路
|
充满水
|
充满水
|
19
|
单向阀
|
防止主管道水倒流进入贮罐
|
常闭
|
自动打开
|
20
|
压力泄放阀
|
控制泡沫液控制阀的开启
|
常闭
|
自动打开
|
21
|
过滤器
|
过滤水中杂质
|
||
22
|
延迟器
|
延迟报警时间
|
波动时少量水
|
充满水
|
23
|
湿式报警阀
|
系统控制阀、向系统侧供水
|
常闭
|
自动打开
|
24
|
泡沫罐供水管路
|
向泡沫罐供水用
|
充满水
|
充满水
|
25
|
泡沫罐供水阀
|
接通或切断泡沫罐的压力水
|
常开
|
开
|
26
|
单向阀
|
防止控制腔水压波动产生
误动作
|
常闭
|
自动打开
|
27
|
节流接头
|
减缓控制腔给水，保证泡沫液控制阀正常开启
|
||
28
|
控制管路进水阀
|
接通或切断控制管路用水
|
常开
|
开
|
29
|
泡沫液供给管路
|
向泡沫液控制阀输入泡沫液
|
充满泡沫液
|
充满泡沫液
|
30
|
手动泄压阀
|
手动控制泡沫液控制阀开启
|
常闭
|
需手动开启时打开
|
31
|
泡沫液截止阀
|
控制泡沫液供给
|
常开
|
开
|
32
|
报警截止阀
|
截止声报警
|
常开
|
开
|
33
|
供水控制阀
|
系统检修用
|
常开
|
开
|
装置型号
|
工作压力范围
（MPa）
|
混合液流量
（L/s）
|
混合比
（％）
|
贮罐储量
（L）
|
混合器进出口压力损失
（MPa）
|
ZPS32/1000
|
0.6~1.2
|
4~32
|
3或6
|
1000
|
<0.2
|
ZPS32/1500
|
1500
|
||||
ZPS32/2000
|
2000
|
||||
ZPS32/3000
|
3000 |
主要性能和参数
使用与调试
系统充水加压
检查
1、系统在稳定水压后打开泡沫液控制阀的排液阀，检查放液口，应无液体排出，检查结束后关闭排液阀。
2、检查压力泄放阀各出口，应无液体渗漏。
3、观察控制管路压力表，其压力显示值应和湿式报警阀供水侧压力表的显示值相等（即系统压力值）。
4、检查装置上各阀门，应处于表1中伺应状态位置。
湿式系统调试
1、关闭泡沫罐供水阀、泡沫液截止阀和压力泄放阀供水阀，按GB50261《自动喷水灭火系统施工及验收规范》中第7条的规定进行湿式自动喷水灭火系统部分的调试。
2、湿式部分调试结束，使装置中所有阀门处于表1中伺应状态位置，关闭检修闸阀。
泡沫－水联用调试
1、缓慢打开测试阀，使流量控制在4L/s，保持1min，结果应符合下列要求：
a)水力警铃、压力开关发出报警信号（均动作）。
b)压力泄放阀自动开启，控制管路泄压，压力表读数显示为“零”。
c)泡沫液控制阀自动开启，测试阀中排出泡沫混合液，关闭测试阀。
d)关闭报警截止阀，保持1min，压力表读数应上升至湿式报警阀供水侧压力，压力泄放阀的出口应无明显的渗漏。
e)打开手动泄压阀，压力泄放阀自动开启，控制管路泄压，压力表读数显示为“零”。
2、关闭泡沫液截止阀，将主管道内泡沫混合液排尽，观察测试阀出口，持续排出清水即可。
3、调试结束，关闭测试阀，打开排液阀，放掉残余在单向阀与泡沫液控制阀出口处的泡沫液。
4、系统水压稳定后，缓慢打开泡沫液截止阀，观察泡沫液控制阀的排液阀，无渗漏液体后，关闭排液阀，使整个系统处于伺应状态。
维护与保养
1、维护保养和管理人员应经专业培训并熟悉泡沫－水喷淋装置及整个系统的原理、性能和操作、维护、保养、管理要求。
2、本装置湿式自动喷水部分的维护、保养和管理，按GB50261《自动喷水灭火系统施工及验收规范》中第9条的规定进行。注意：在对湿式自动喷水系统调试时，应先关闭泡沫罐供水阀、泡沫液截止阀和压力泄放阀供水阀，以免发生误排泡沫液的现象。
3、为使系统处于良好的备用状态，本装置需定期进行维护检查，并做好检查记录。
4、装置适宜存放的环境温度为（4～40）℃，应做好环境保温措施。
5、装置的泡沫液贮罐上安全阀，每年应进行校验。
6、装置每年至少进行一次泡沫自动供给混合部分的性能检查。
7、每月应对泡沫液贮罐、泡沫液控制阀、压力泄放阀、泡沫比例混合器、压力表、阀门的开闭状态、管道及附件进行外观检查，应完好无损。
8、根据罐装的泡沫液供应商要求，应定期对罐内贮存的泡沫液进行抽样检验。
注意事项
1、混合装置焊有专用吊耳，供运输、安装时起吊用，不得以装置其它附件做吊耳。起吊时避免碰撞，以免造成零部件位移、渗漏。
2、装置使用前需先检查各连接管路应无渗漏，各阀门应处于伺应状态。
3、应充装同一厂家、同一型号的泡沫液，泡沫液型号应与被保护物相适应。
4、刚运至罐装场地的泡沫液，需摆放一段时间（建议摆放4小时左右），以减少非液状泡沫液的产生，避免囊内混入过多的气体而影响泡沫液的充装量。
5、在伺应状态时，贮罐内应按灭火系统工程设计用量充装泡沫液。
6、在使用、维护中发现异常情况应由专业人员检修或及时通知供应商，以便获得帮助。
7、当发生火灾时，水力警铃报警后，若压力泄放阀不启动释放，或虽释放但控制管路的压力表读数不在“零”位，应立即打开手动泄压阀，以保证泡沫液控制阀开启。
8、在灭火未结束前，切勿关闭湿式报警阀的报警截止阀，否则会使压力泄放阀及泡沫液控制阀关闭，导致泡沫液供给中断。
9、本装置主管道的工作压力为0.6~1.2MPa；混合液流量范围为4~32L/s，应注意在压力和流量范围内使用。
