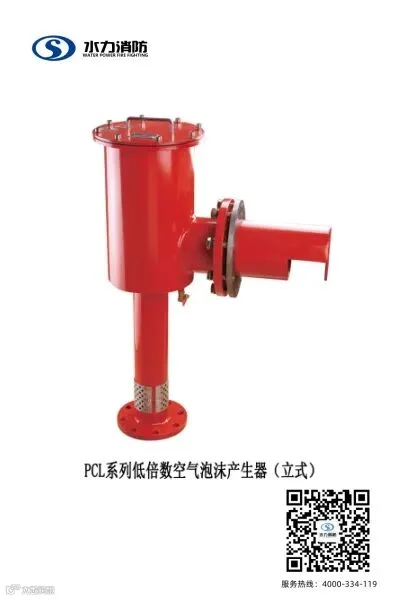

PCL系列立式空气泡沫产生器
液上喷射泡沫灭火系统（以下简称泡沫系统），是将泡沫喷入燃烧液体表面形成泡沫层或一层膜的低倍数泡沫灭火系统。
液上喷射空气泡沫产生器（以下简称产生器），是泡沫系统中产生和喷射泡沫的关键消防设备。
技术参数
型 号
|
额定进口压力
(MPa)
|
额定混合液量
(L/S)
|
发泡倍数
|
PCL4
|
0.5
|
4
|
≥5
|
PCL8
|
8
|
||
PCL16
|
16
|
||
PCL24
|
24
|
结构
产生器结构图1
型号
|
外形尺寸（ｍｍ）
|
|||||
A
|
B
|
C
|
E
|
F
|
G
|
|
PCL4
|
215
|
190
|
100
|
DN50
|
DN65
|
DN65
|
PCL8
|
290
|
230
|
110
|
DN65
|
DN100
|
DN100
|
PCL16
|
345
|
260
|
130
|
DN100
|
DN125
|
DN125
|
PCL24
|
385
|
300
|
150
|
DN125
|
DN150
|
DN150
|
1、挡板：安装于罐壁内，使泡沫能沿储罐内壁流淌到燃烧液面上。
2、壳体（其中包括密封玻璃）：用于确定混合液流量大小、吸进空气产生泡沫。
喷管组结构图2（1.连接法兰 2.喷管 3. 罐壁）
喷管组结构参数(见图2)
型号
|
L
|
L2
|
D
|
D1
|
D2
|
D4
|
D5
|
E
|
F
|
PCL4
|
100
|
20
|
76
|
145
|
DN65
|
145
|
2-φ15
|
124
|
30
|
PCL8
|
110
|
22
|
110
|
180
|
DN100
|
180
|
2-φ18
|
150
|
50
|
PCL16
|
130
|
22
|
139
|
210
|
DN125
|
210
|
2-φ18
|
185
|
80
|
PCL24
|
150
|
24
|
160
|
240
|
DN150
|
240
|
2-φ18
|
206
|
90
|
产生器进口端（用户自制件）：系统管网与壳体相连接件，法兰连接。
安装示意图3
安装
1、由壳体、喷管组（自制）、导板组等构成的立式产生器，是固定安装在甲、乙、丙类液体储罐上部使用的液上喷射泡沫设备。
2、产生器应垂直安装在储罐壁上部，不宜安装在储罐顶部。
安装时导板组上的罩板朝下，不宜侧装。用于外浮顶储罐时，应安装在储罐顶端的泡沫导流罩上。安装产生器时应先在储罐壁上开孔，储罐上部要留有足够的空间，产生器进口要高于储罐储存液面线一定尺寸，以免影响泡沫质量及泡沫形成，并防止液体从产生器口流出。（开孔尺寸参见图2）。
3、产生器安装步骤：
A：储罐外安装导板组和喷管组步骤（见图2）：
a、将M16螺栓穿入（D5）孔内，加上平垫，用螺母压紧。将导板组拆开，先将上导板从开孔伸入储罐内套在安装导板组的螺栓上并拧紧螺母，固定后，再将下导板伸入储罐内与上导板组装起来拧紧螺母；将M16螺栓与罐壁焊接。
b、将喷管（2）焊接在罐壁上（注意法兰方向）。
B：将壳体与喷管组进行法兰联接；
C：将整个产生器通过法兰与系统联接起来。
注意事项
1、如果使用产生器用于扑救水溶性甲、乙、丙类液体火灾，导板组则不适用，而应换成其他合适的缓冲装置（如降落槽、泡沫溜槽等）。
使用和保养
1、应注意供给的混合物中无杂物，以免产生器堵塞。
2、应保证产生器的吸气孔畅通，不被杂物堵塞。
3、应经常检查产生器是否完好，发现损坏件应及时调换。
