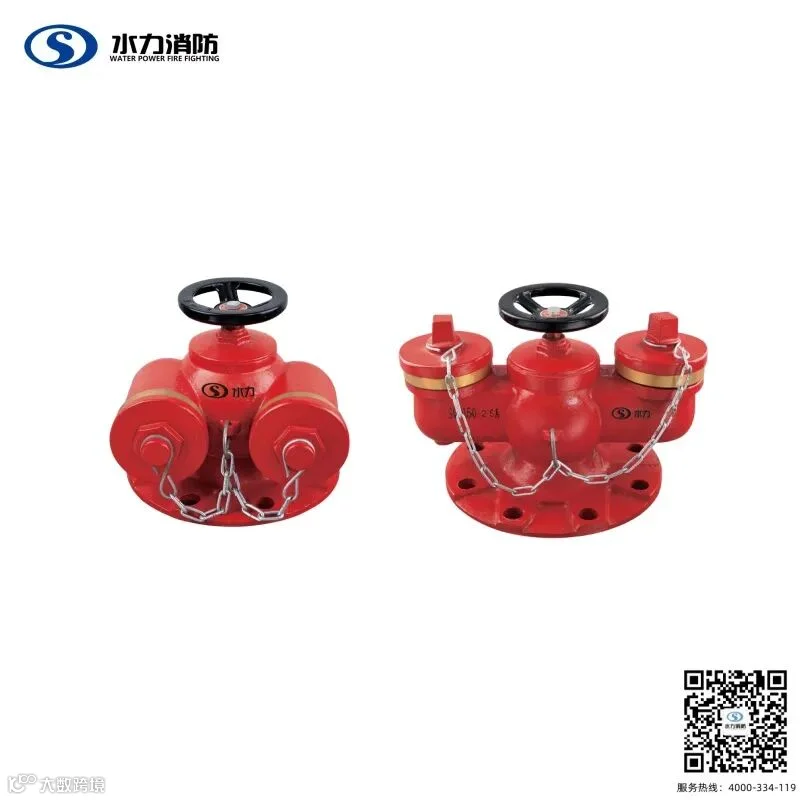

产品介绍
用途
规格及基本参数
型 号
|
公称直径mm
|
公称压力MPa
|
外螺纹固定接口mm
|
出水口口径mm
|
法兰
|
适用介质
|
|||
D
|
D1
|
d
|
n
|
||||||
SQD100-1.6
|
100
|
1.6
|
KWS65×2
|
100
|
220
|
180
|
17.5
|
8
|
水、泡沫混合液
|
SQD150-1.6
|
150
|
KWS80×2
|
150
|
285
|
240
|
22.0
|
8
|
||
SQD100-1.6A
|
100
|
KWS65×2
|
100
|
220
|
180
|
17.5
|
8
|
||
SQD150-1.6A
|
150
|
KWS80×2
|
150
|
285
|
240
|
22.0
|
8
|
||
SQD100-2.5
|
100
|
2.5
|
KWS65×2
|
100
|
235
|
190
|
22.0
|
8
|
|
SQD150-2.5
|
150
|
KWS80×2
|
150
|
300
|
250
|
26.0
|
8
|
||
SQD100-2.5A
|
100
|
KWS65×2
|
100
|
235
|
190
|
22.0
|
8
|
||
SQD150-2.5A
|
150
|
KWS80×2
|
150
|
300
|
250
|
26.0
|
8
|
||

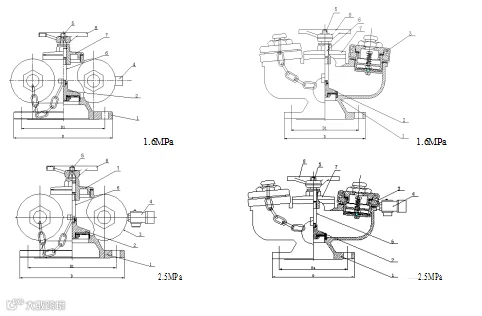

结构及工作原理
使用说明
1、在KWS型接口处接上水带，水带另一端与消防车水泵出口相接。
2、检查启闭装置是否开启，由消防水泵车实行供水。
3、使用后关闭消防水泵车，停止供水，取下水带。
4、本产品同时适用于湿式、干式灭火系统。
安装
1、应根据设计单位要求或参考中国建筑标准设计研究所编制的《消防水泵接合器安装图》的规定，结合本说明书的安装要求进行安装。
2、本产品与管道的连接方式是法兰连接。
3、本产品宜设置在专用箱内，其箱体由金属制作，箱门的形式和开启方向应便于操作使用。
4、本产品应垂直安装，即手轮在上，出水口朝下，不应倒置。
5、安装完毕后，对水泵接合器及相关管道应作相应的压力1.6MPa或2.5MPa的水压试验。
6、本产品出厂时均已调试合格，并经密封性及水压强度试验，因此安装时不宜自行拆卸，以免影响性能。
维护与保养
1、消防水泵接合器应定期保养，检查启闭装置、安全阀的开启是否灵活。各接头处有无漏水现象，发现不正常的情况应及时调整、修理。
2、对已老化或损坏的密封件必须及时更换。
3、阀杆、阀杆螺母及各转动部位应定期加油润滑，防止锈蚀，保证使用时能正常工作。
4、止回装置的更换，可拆卸接套后进行。更换后，需进行相应的压力1.6MPa或2.5MPa水压的密封性试验，连续2分钟无渗漏即可使用。
售后服务
1、本产品用户在使用中如发现属制造质量时，在保持完好的情况下，请与本厂联系，本厂将及时提供维修服务。
2、用户如需更换零配件，请与本厂联系，本厂将提供配件的服务。
3、用户如需维修时，请与本厂联系，本厂将及时提供维修服务。
