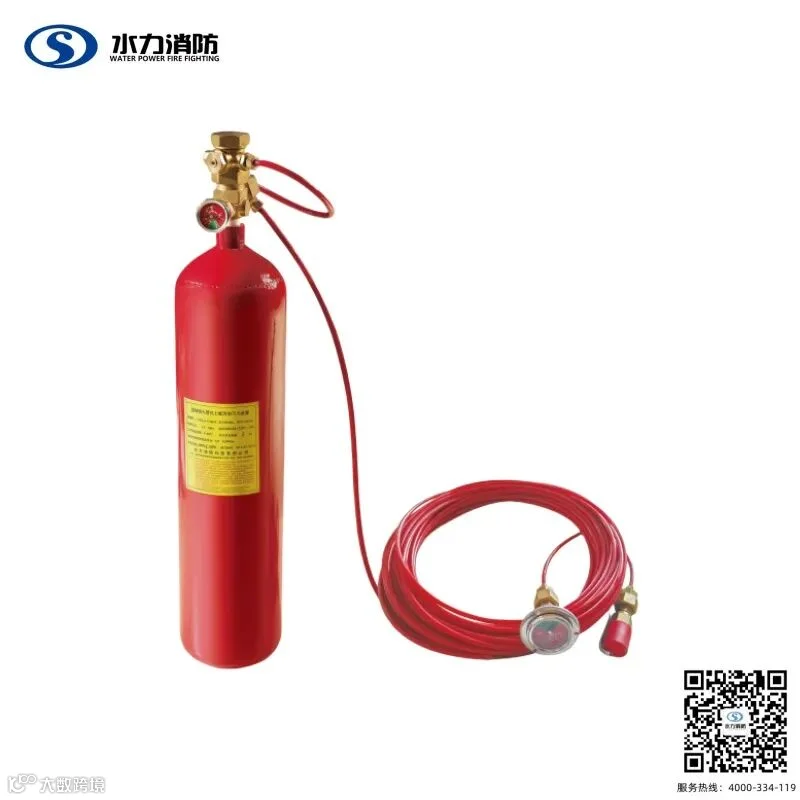

探火管式灭火装置
它具有以下明显的优点：
1.灭火剂直接向最先着火点，能有效地把火患扑灭在萌芽状态；
2.无需使用电源；
3.探测反应时间快速，最大限度地减少火势蔓延所造成的损失；
4.不会因油、灰尘等恶劣的环境因素而导致误喷或延误喷放。
5.结构简单，价格低廉；
6.安装简便，节省用户有限的空间。
规格与型号
探火管自动灭火装置的规格型号与性能参数见下表
型号
|
灭火剂充装量
kg
|
公称工作压力
MPa
|
最大工作压力
MPa
|
装置释放时间
s
|
工作温度范围0C
|
TH-Z-Q-3/2.5/170-SL
|
3
|
2.5
|
4.2
|
≤60
|
0-50
|
TH-Z-Q-3/2.5/170-SL
|
6
|
结构组成与工作原理
结构示意
工作原理
安装调试
1.注意事项
1)直接探火管式七氟丙烷灭火装置的安装工作应由通过专业培训的人员及队伍承担。
2)直接探火管式七氟丙烷灭火装置的安装应依据设备平面布置图施工。
3)灭火剂储瓶安装场所的温度应符合表1的规定。
4)安装使用的所有探火管接头都须采用专用接头。
5)安装探火管自动灭火装置之前，不应将探火管与灭火剂储瓶连接。
2.安装调试
1)按设计要求将灭火剂储瓶安装在规定的位置，并固定牢固。
2)确保手动球阀处于关闭状态。
3)将探火管以专用接头与手动球阀出口连接，连接完毕后应确保探火管已被锁紧。专用接头的使用方法：将探火管套在接头上，再将并帽与接头连接并拧紧，见下图：
4)从固定的灭火剂储瓶开始顺着被保护区域的上方铺设探火管，并应符合以下规定：
a、探火管应布置在离被保护处1m之内；
b、探火管不应紧贴在超过800C的表面；
c、探火管的最小弯曲半径应不小于30mm
d、探火管需采用专用夹子固定，每个夹子之间的距离不应超过500mm;
e、若探火管需穿过被保护的区域(如箱体等)，应采用专用的探火管保护件保护探火管，如下图所示：
5) 在探火管的末端应安装一个终端压力表，此压力表应安装在被保护区域的外部或便于检查的部位，以便定期检查压力。
6)安装完毕后，打开手动球阀，给探火管内充压，观察探火管末端压力表示值，此时压力表指针应处于绿区。
维护保养
1.应检查灭火剂储瓶的固定情况，并应使其远离火源。
2.本装置一经释放后，应及时重新充装灭火剂，并更换探火管。
3.应经常检查探火管末端压力表，如压力表指针低于绿区，一般说明装置存在严重泄漏，应及时检修并补充灭火剂；如压力表超出绿区，则说明瓶头阀出现功能故障，应及时拆掉探火管，放出储瓶中灭火剂，检修瓶头阀，排除故障后重新充装灭火剂，再安装探火管，恢复装置正常工作状态。
4.严禁使探火管受到拧曲、折叠，并应避免探火管与锐利尖硬的物体接触，以防止装置误动作。
5.为保证装置的可靠性，建议每5年更换探火管一次。
