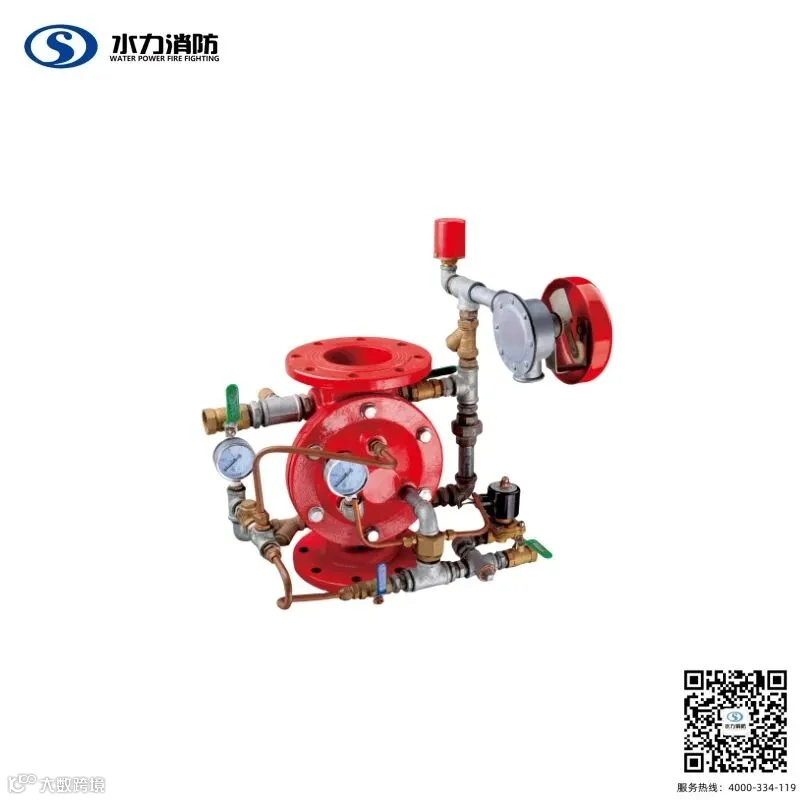

ZSFM型雨淋报警阀简介
产品型号规格及技术参数
型号规格：
|
ZSFM 80-1.6
|
ZSFM 100-1.6
|
ZSFM 125-1.6
|
ZSFM 150-1.6
|
ZSFM 200-1.6
|
||
ZSFM250-1.6
|
ZSFM300-1.6
|
||||||
额定工作压力（MPa ）
|
1.6
|
||||||
密封试验压力（MPa ）
|
3.2
|
||||||
供水压力范围（MPa ）
|
0.14～1.6
|
||||||
报警口压力（MPa ）
|
≥0.05
|
||||||
产品标准号
|
GB5135.5～2018《自动喷水灭火系统第5部分： 雨淋报警阀》
|
||||||
使用的环境条件
|
4℃-70℃
|
||||||
贮存环境
|
应存放在通风、干燥的库房内，避免与腐蚀性物质共同贮存，贮存温度-10℃～+40℃
|
||||||
生产日期
|
见产品铭牌“生产日期”一栏
|
||||||

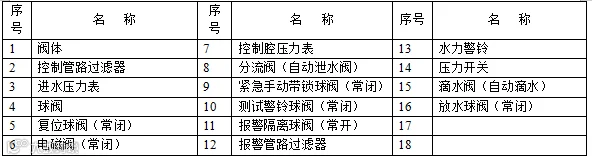

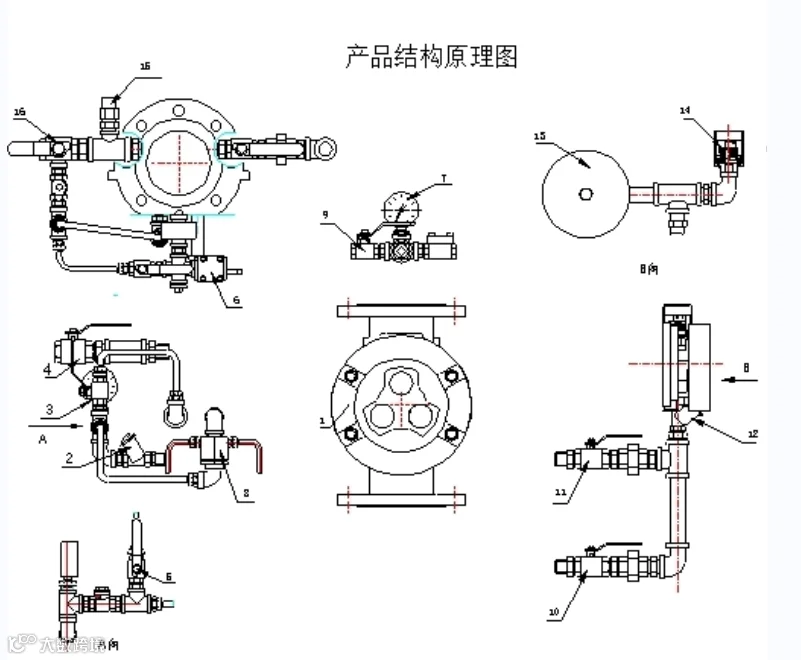

主要结构
工作原理
1、ZSFM型雨淋阀在不同的安装要求下主要有以下两种性能特点：
1）在自动喷水灭火管网上安装开式喷头，平时管网无水，由隔膜将供水系统隔住，一旦隔膜打开， 整个保护区的开式喷头同时喷水扑灭火灾，适用于易燃、易爆的堆栈和仓库。
2）在动喷水灭火管网上安装闭式喷头，平时管网充水，由隔膜将供水系统隔住，一旦发生火灾， 喷头开启，雨淋阀隔膜打开，整个保护区的闭式喷头同时喷水扑灭火灾。
2、用不同控制探测系统装置控制隔膜的开启压力，形成湿式、干式和电控三个雨淋灭火报警系统。
1）.湿式控制系统：
2）.干式控制系统：
3）.电控系统：
安装、调试与操作
1)安装：
a. 安装前，管路应进行过冲洗和压力试验；
b. 在搬运起吊本阀时，应在两法兰颈部施力，严禁在管路附件上用力，防止变形和损坏；
c. 本阀应垂直安装在管路上，注意箭头向上，如必须水平安装时，请在订货时说明。安装位置应考虑维修、保养和操作的足够空间；
d. 本阀所有排水口应用合适口径的镀锌管或软管连接到排水管路上；
e. 电磁阀应通过控制模块接到电控柜上，电压DC24V；
f. 水力警铃安装时应记住，小口为进水口，水平安装，大口为排水口，垂直安装。
g. 本阀两端宜各安装带有信号同口径的消防蝶阀，便于控制和维修，本公司可以为你配套合格的手轮传动和蜗轮传动的ZSXF·D型消防用信号蝶阀。
2)调试：
a. 安装完成后，首先将进水口蝶阀关闭，水力警铃的报警球阀（11）处于常开位置，复位球阀（5） 紧急手动带锁球阀（9）测试警铃球阀（10）放水球阀（16）处于关闭状态，关闭出水口蝶阀，开启（5）、（9）、（16），这时，缓慢开启进水口蝶阀，对ZSFM雨淋阀进行充水，在排除空气后，关闭（5）、（9）等余水完全排完后，关闭（10），使ZSFM雨淋阀处于伺应状态。
b. 水力警铃测试：关闭（11）开启（10）水力警铃应当报警； 关闭（10）排去警铃中的余水后，开启（11），本阀回到伺应状态。
c. 电磁阀测试：给常闭电磁阀（6）信号，电磁阀开启，隔膜应在15～30s内开启并继续保持开启状态，如电磁阀意外信号中断，隔膜仍然持续打开供水，此时，只要打开复位球阀（5），隔膜在30s自动复位，重新处于伺应状态。
d. 泄漏测试ZSFM雨淋阀少量泄漏由滴水阀（15）完成，如长期滴水，说明隔膜密封性能不好，应进行修复。
3)操作
a. 电控：各类探测系统发现火灾后，传递信号给电控柜，电控柜发出指令打开电磁阀，隔膜打开 供水。
b. 自控：分散在管网上闭式喷头受火灾加温爆破喷水或泄压，隔膜控制腔压力下降，隔膜自动打 开供。
c. 手控：火灾发生时，火警探测系统尚未报警，在此紧急情况下，可以打开紧急手动带锁球阀（9）， 控制腔泄压，隔膜打开供水。
d. 报警：隔膜打开后，供水系统供水，水流流入水力警铃开始报警，压力开关在有压情况下发出 电信号，通过电控柜启动消防水泵继续供水，或启动声光报警器。
e. 复位：关闭电磁阀（6）和手动紧急带锁球阀（9），关闭放水球阀（16）和其它管路阀门，由于 控制腔压力逐步上升，此时打开复位球阀（5），隔膜很快能复位密封，重新回到伺状态。
维修和保养
注意事项
1)ZSFM型雨淋阀在订货时，垂直安装毋需说明，如需水平安装时应在合同中注明；
2)ZSFM型雨淋阀出厂时，用木箱包装，并配有电磁阀、压力表、水力警铃、压力开关，不必再行订货，并附使用说明书、装箱单和合格证，进出口端所需用的ZSXF·D消防信号蝶阀应另外订货配套；
3）手动开启控制阀门应设置警示标志，防止人为操作；
4）产品运输过程中，应防雨减震，装卸时防止撞击；
