说明
结构
2.1、连接形式有：马鞍式、沟槽式、法兰式
2.2、传感形式为：橡胶传感组件
主要技术参数
3.1、最大工作压力1.2MPa
3.2、 灵敏度: ①不报警流量 ≤15L/min
②报警流量＞15L/min、≤37.5L/min

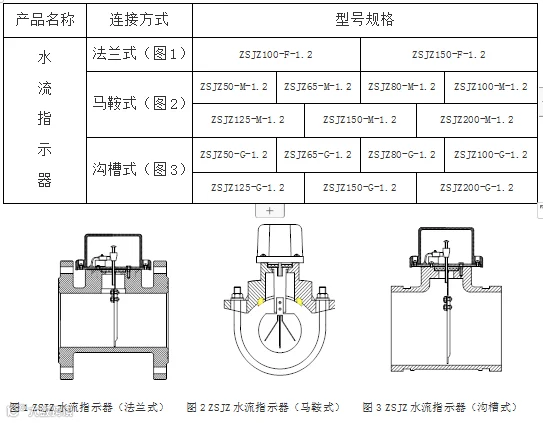

外型结构图
安装、调试、使用
5.1、水流指示器必须安装在前后直管段长度不小于5倍的管道直径，叶片安装方向应注意箭头方向与水流方向一致；
5.2、水流指示器应和管道水平垂直安装，若不能垂直安装时，安装后应检查水流指示器的灵敏度，保证符合规定的要求。在管道水流≤15L/min不报警；≤37.5L/min时报警；
5.3、马鞍式水流指示器安装插入管道时，应将传感叶片卷成圆筒状。拆卸时也应如此拉出；
5.4、水流指示器请按接线图接线；
5.5、马鞍式按本说明书在管道上开口后即可安装，但必须注意水流方向与箭头一致；
5.6、水流指示器安装后应每半年检查一次。
包装、运输和贮存
6.1、水流指示器在包装箱中应单独固定，避免相互碰撞；
6.2、包装箱应有合格证明和使用说明书，每批应有装箱清单；
6.3、包装箱外应有明确放置方向，防潮标志；
6.4、运输过程中应防雨减震，装卸时应防止丢、抛、撞击；
6.5、水流指示器存放在通风、干燥的库房内，贮存温度-10℃~40℃，应避免和腐蚀性物质共同贮存。
