自攻自钻螺钉的选择

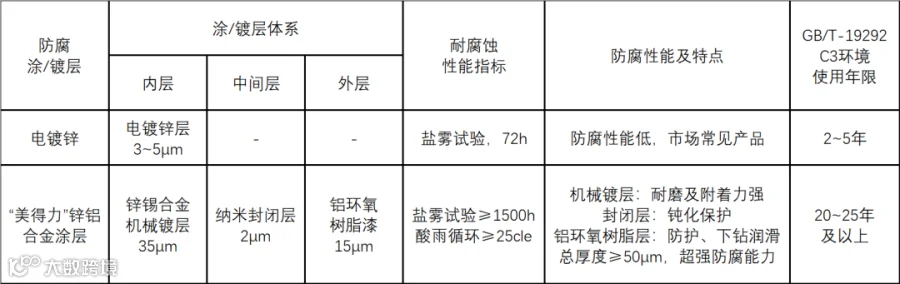

      由此表可见

      “美得力”锌铝合金涂层自钻螺钉通过3层防护，能经受住严苛的腐蚀环境、拥有长久的寿命，为建筑及节点保驾护航。

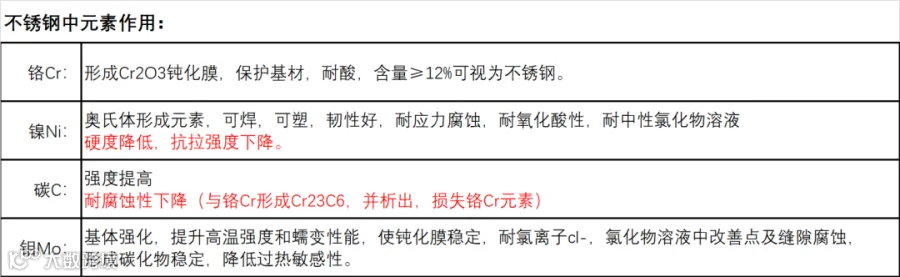

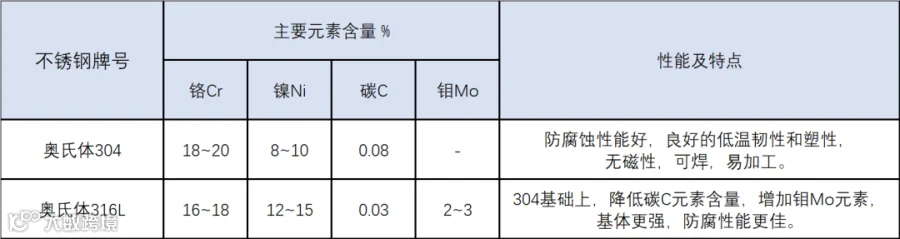

      由此表可见：

      奥氏体304作为目前主流不锈钢牌号，在各领域使用成熟。其良好的低温韧性和塑性，保证加工过程保持完好，同时基材具有优秀防腐性能，目前使用广泛。

      奥氏体316L，在304基础上，降低碳元素，加入钼元素等，使材质更稳定，各方面防腐能力进一步加强。同时成本也大幅增加，所以一般在极端恶劣的腐蚀环境中使用。

       “美得力”奥氏体300系列复合自钻螺钉，采用奥氏体304/316L不锈钢为基材，防腐能力与机械性能同样出色，为围护系统提供完美的紧固方案。

二、施工

      因自攻钉需要在结构上钻孔和攻牙，而结构通常为Q235/Q345钢材，所以自攻钉自身需要达到足够的硬度，及拥有足够锋利的钻尾。

      低碳钢基材的自攻钉，一般表面做硬化处理。

      “美得力”锌铝合金涂层自钻螺钉，采用台湾中钢1022优质碳素结构钢，含碳量低至0.22%，让基材拥有足够的塑性、可加工性，以便螺钉成型。并在成型后对表面进行硬化，将表面厚度约0.2mm范围内，含碳量增至1%，表面硬度达到530HV（维氏硬度）以上，同时芯部保持低碳钢的韧性。

      使螺钉做到外刚内韧，表面的刚度便于钻孔及攻牙，内部的韧性保证螺钉不会断裂。

      同时配合“美得力”锌铝合金涂层钉的闪电钻尾，刀口锋利，切削性能优越。

      不锈钢为基材的不锈钢，由于硬度较低，无法钻透Q235/Q345钢材。

      “美得力”奥氏体304/316L不锈钢复合自钻螺钉，螺钉主体采用304/316L不锈钢，钻尾及以上3个螺纹处采用SCM435合金钢，合金钢负责钻孔及攻牙，不锈钢负责紧固和防腐，各司其职，配合完美。使产品达到最佳使用性能。

      两种材质之间采用电流闪光焊接，并对所有产品进行超声波探伤检验。

“美得力”

专注自攻钉，关注每个细节。
