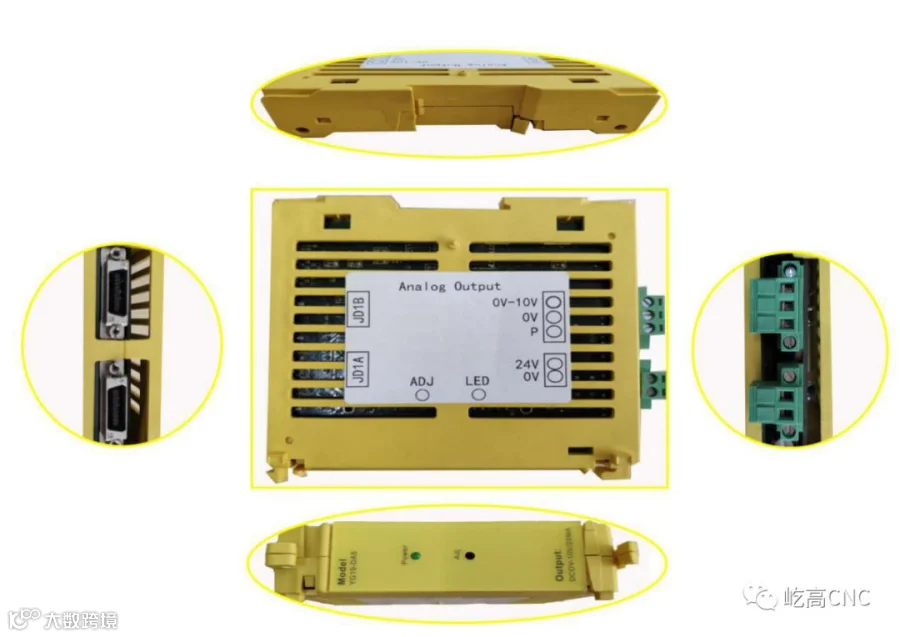

1 增加硬件输出模块。
2 梯形图增加io模块。输入是CM03I,输出是CM02O.
3 编写梯形图PMC。

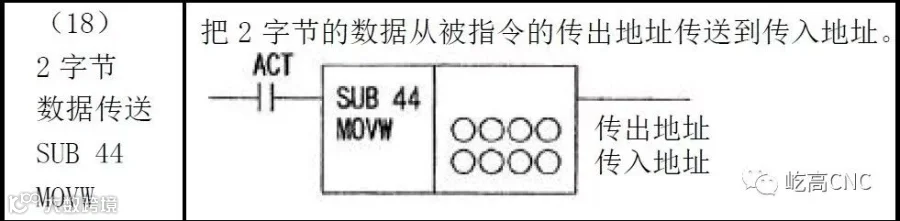

MOVW功能模块是数据传送功能模块，把第一行的数据，传入到第二行
在我们的视频中，梯形图编写如下:
把数据表D000值，赋值给了Y0000，然后我们查看Y0输出表，就有了对应的电压值输出：
查模拟量输出板对应手册：
模拟量 = (数字量/1000)*Vref // Vref = 10.00V
数字量 高 （ 二进制） 低 |
数字量 （十进制） |
模拟量
|
0 000 000 000 |
0 |
0.0V |
0 000 110 010 |
50 |
0.5V |
0 001 100 100 |
100 |
1.0V |
0 011 001 000 |
200 |
2.0V |
0 100 101 100 |
300 |
3.0V |
0 110 010 000 |
400 |
4.0V |
0 111 110 100 |
500 |
5.0V |
1 001 011 000 |
600 |
6.0V |
1 010 111 100 |
700 |
7.0V |
1 100 100 000 |
800 |
8.0V |
1 110 000 100 |
900 |
9.0V |
1 111 101 000 |
1000 |
10.0V |
