第四轴功能开通操作：
https://pan.baidu.com/s/1AtWXJAHVyHTfn78bxYAlng
CNCOPSET.txt文件已上传至本公司网盘
1、 把FANUC提供的CNCOPSET.TXT放入CF卡根目录下；
2、 设置I/O=**WE=1，把参数、PMC参数、程序、宏程序、宏变量等全部分步备份；
3、 EDIT方式或急停状态下，按SYSTEM→参数→操作→＞→OP读→执行。“执行”闪烁，
几秒后完成，显示“SV5136 FSSB放大器数量不足”、“SR5527选项设定正常结束”和
“PW0000”报警，提示重启系统。
4、 重启后恢复相关参数、程序等完成功能追加操作(注：由于轴名称和控制轴数
量未定义，此时还不能显示)。
第四轴参数：
1、先关机，断电，接线确认（包括电器箱内线与转台部分的信号线与动力线）；
2、确认机床各轴的伺服电机型号，并从下表中找出电机代码以备设定2020参数时
使用；
(α2/2000=46 α2/3000 α3/3000=15 α6/2000=16 α6/3000=17)
(βiS 8/3000=258βiS 12/2000=269 βiS 12/3000=272 βiS 22/2000=274)
3、MDI方式或急停状态下，按SYSTME→＞→SV设定→PAGE→第4轴页面设定伺服初始化
参数(在参数设定过程中若有重启电源报警时请进行重启电源操作)；

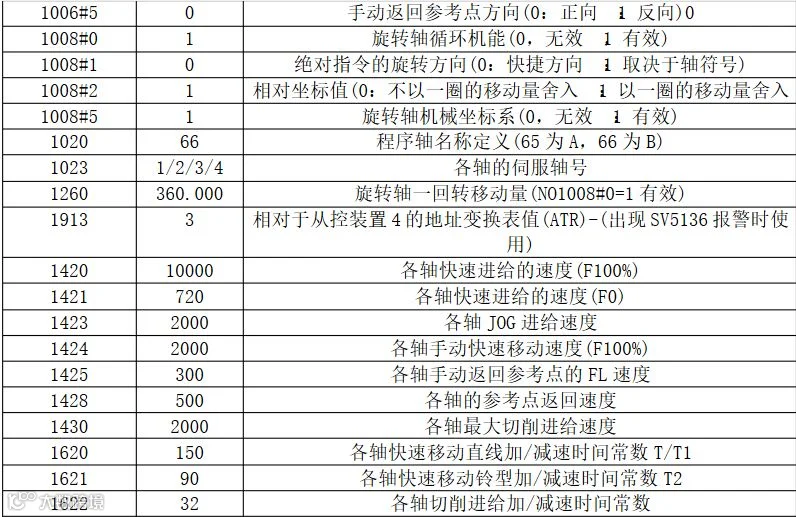

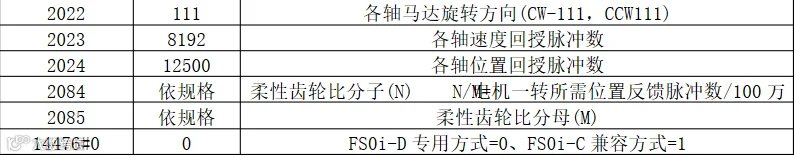

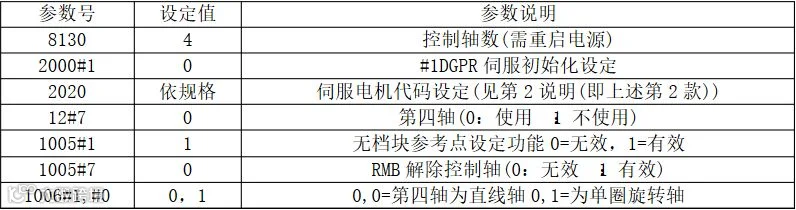

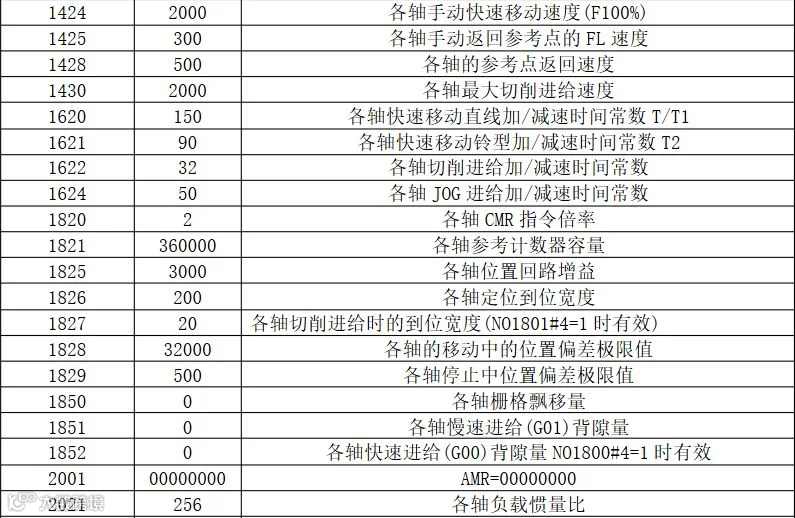

4、按以下次序设定参数，需重启时请重起；
注：10mm螺距丝杠与伺服电机直联时 2084=1、2085=100、1821=10000
16mm螺距丝杠与伺服电机直联时 2084=2、2085=125、1821=16000
潭佳AR-170/210/250分度盘(1/90)与伺服直联时2084=1、2085=250、1821=360000
马特T5攻牙机刀盘(14)配减速(PGL90-7)与伺服直联时2084=9、2085=700、1821=360000
以上是追加四轴的方法.供参考。
