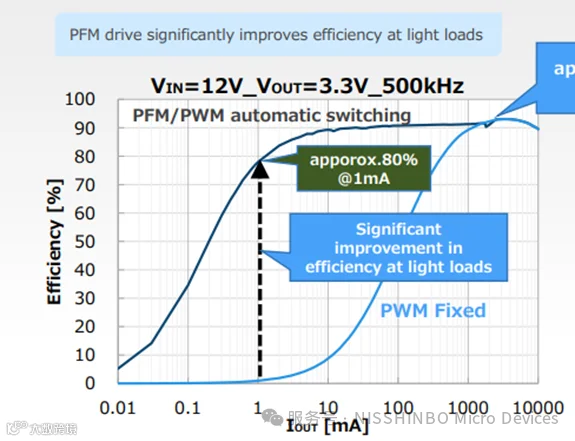

NC2780 是一款控制器类型的降压型开关稳压器，采用了 CMOS 制造工艺，并通过使用外部高边和低边 NMOSFET 进行工作。搭载PFM功能可在轻负载时实现高效率，并能应对系统的低消耗。此外，开关频率可以通过外部电阻在250 kHz ~ 1 MHz范围内调节。

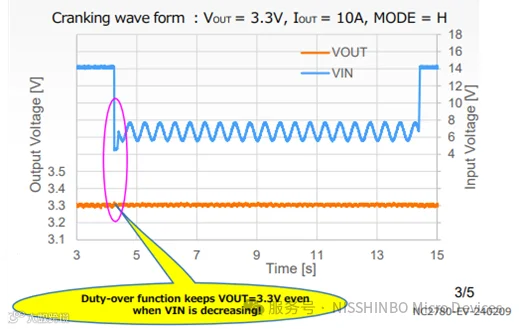

即使在上电启动等输入电压下降的情况下，duty-over功能也能维持输出电压稳定。
主要指标 Key Specifications
Input Voltage
|
4.0V to 34V (36V)
|
Output Voltage Range
|
0.7 to 5.3V
|
Operating Temp. Range
|
Automotive Grade (-40℃ to 125℃)
|
Adjustable Oscillator Frequency
|
250KHZ to 1MHZ
|
Quiescent Current
|
Typ. 15uA (PFM at no load)
|
Duty-over/soft start/power good
|
Yes
|
封装尺寸 5.2 x 6.2 x 1.5 (mm)
