绝对位置原点设定
CNC原点设定可分为“相对式原点”及“绝对位置原点”两种。对已设定过原点的设备，相对式每次电源接通时都需要重新确立原点，后者在电源接通后，无需重新确立原点。
本期内容将以绝对位置原点为主，为大家讲解三菱数控系统中绝对式原点的设定方法。
绝对式原点
设定硬件要求

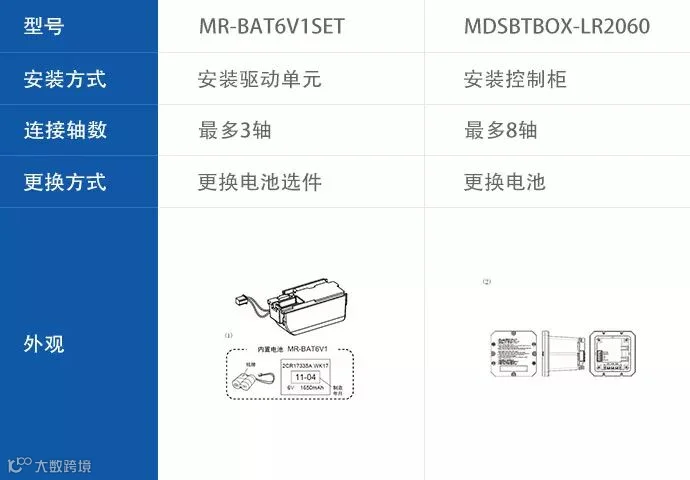

使用绝对式原点设定，首先是选用绝对式编码器，其次设定轴的驱动器需安装有独立电池或是电池单元，其规格如下。
常用绝对式
原点设定方式

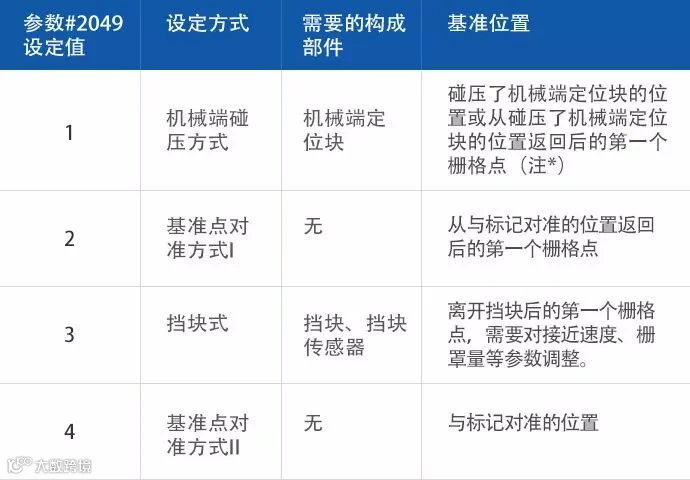

三菱数控系统绝对位置原点设定可采用 “基准点对准方式 I”、“基准点对准方式Ⅱ”、“机械端碰压方式”、“挡块式”4种方法，通过参数#2049设定值来选择。详见下表：
基准点对准方式II
设定详解
确认机床的机械基准位置。部分机床会有机械基准位置标识，如无法自行确定，可咨询相关供应商。

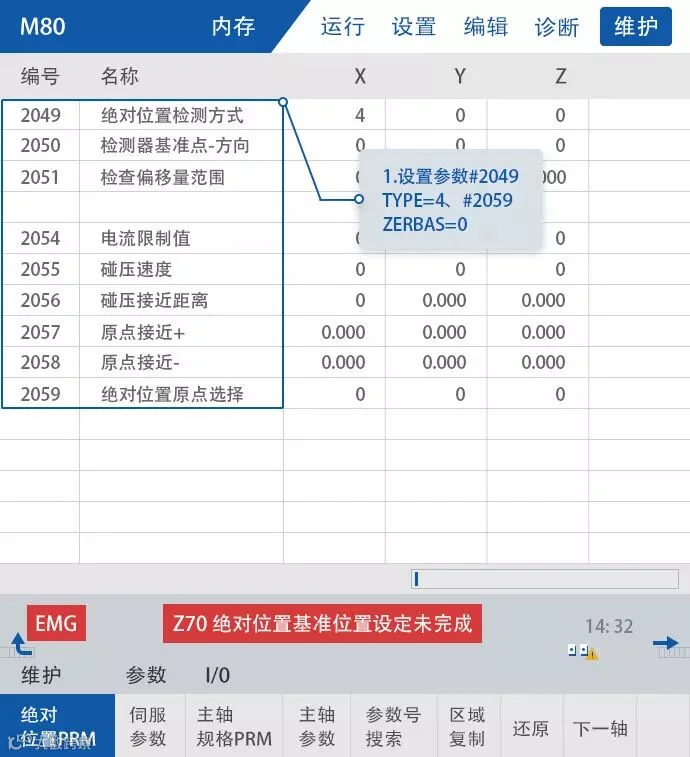

依次按【MAINTE】，【参数】进入NC参数设定画面，按照下图内容进行参数设定。
重启电源。
调至手动模式，方便后续的原点设定。

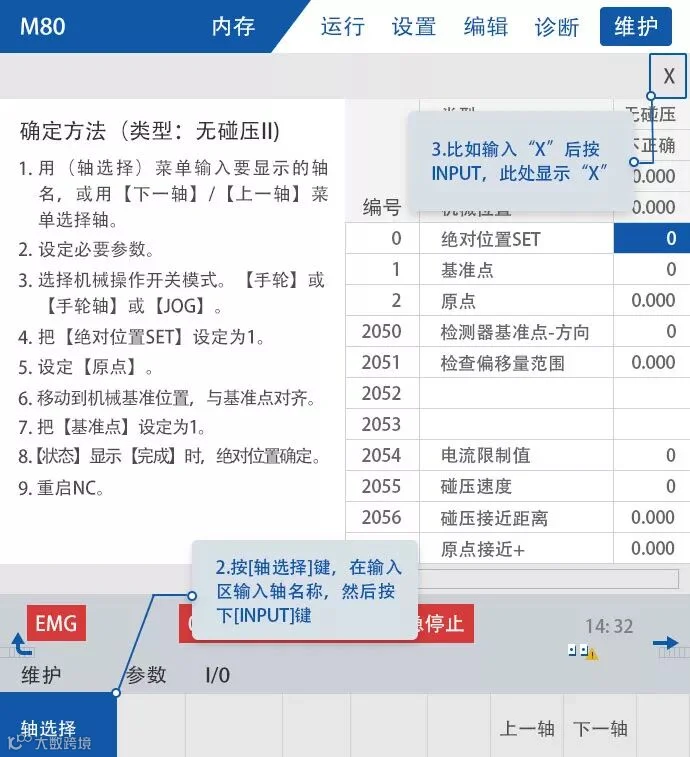

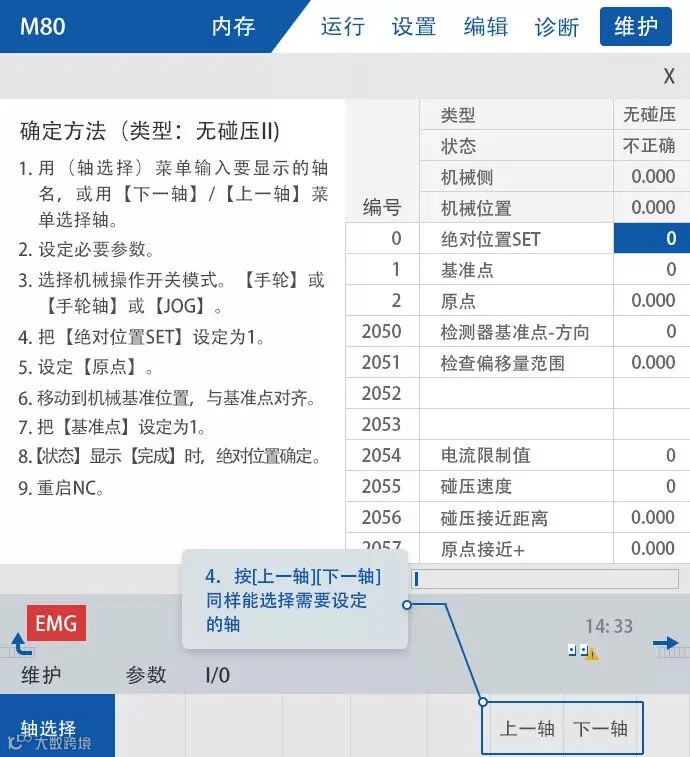

依次按【MAINTE】，【维护】，【绝对位置】进入[绝对位置设定画面]，按下图内容选择到需要设定的轴。

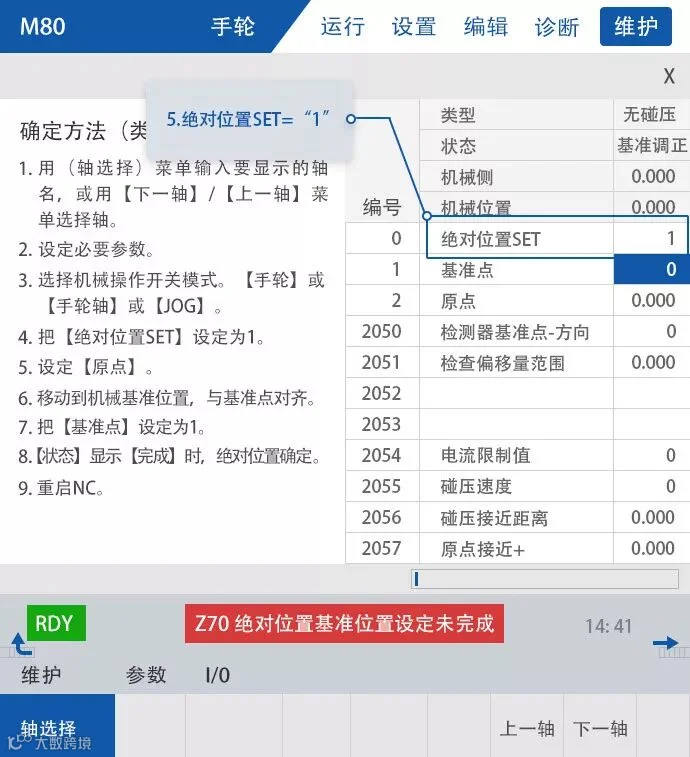

确认光标位于“绝对位置SET”中，在输入区输入“1”，然后按下[INPUT]键，如下图

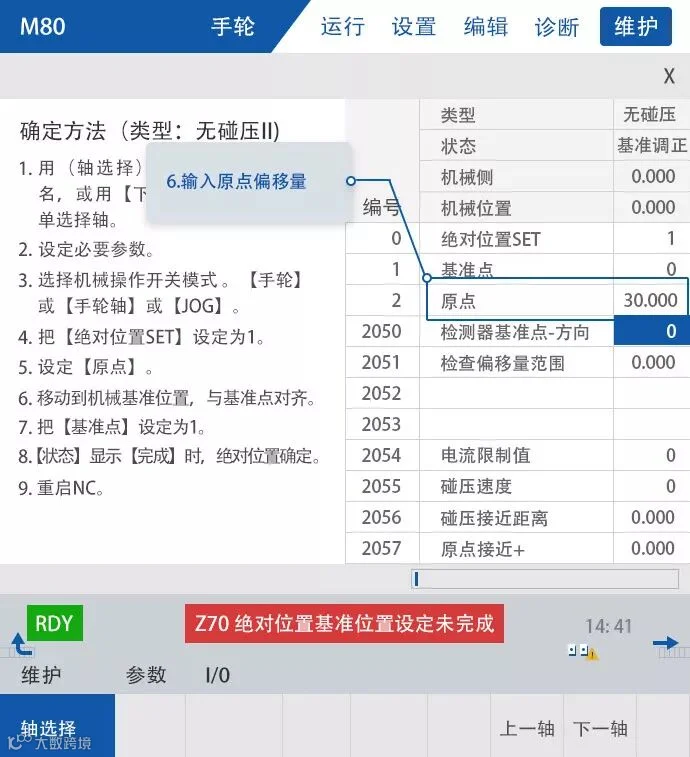

如果基准位置与原点存在偏移量，用上下键将光标移动到“原点”。在输入区输入原点偏移量的值，然后按下[INPUT]键，如下图所示。如果基准位置即原点位置，则不需要执行该步骤。
使设定轴向机械基准位置移动，对准基准点。

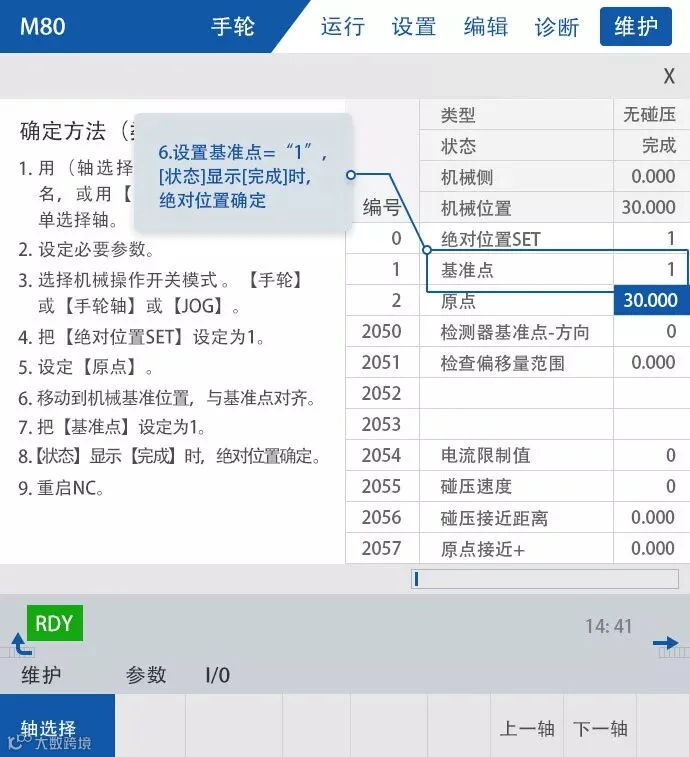

用上下键将光标移动到“基准点”。在输入区域输入“1”，然后按下INPUT键，绝对位置确定。如下图所示。
进行以上操作后，原点初始设定完成。所需各轴初始设定完成后，重新接通电源。低速回零，确认原点位置是否设置正确。
