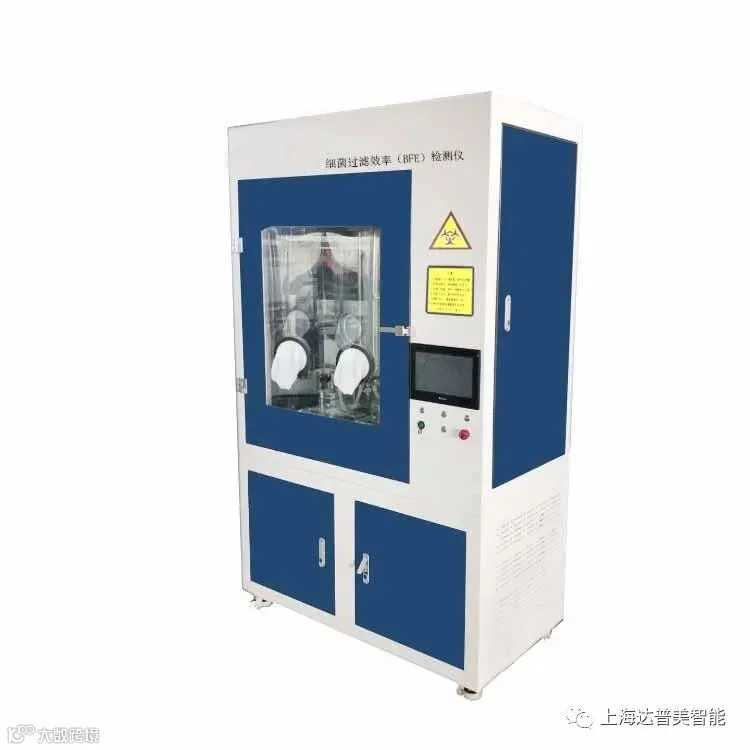

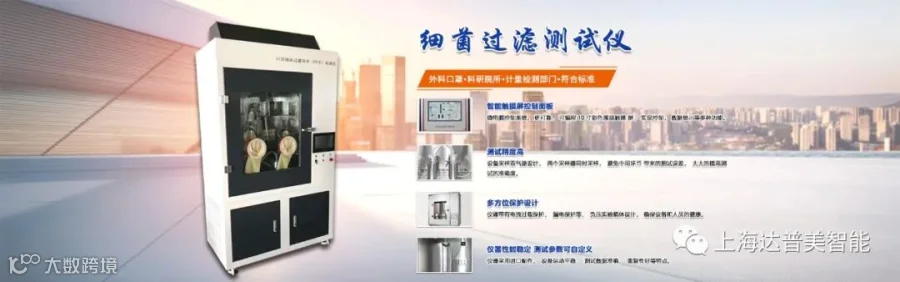

口罩细菌过滤效率(BFE)测试仪

■ 适用范围

本套仪器主要用于纺织及一次性使用*用口罩和外科口罩的检测。亦适用于计量检定部门、科研院所、 *用口罩生产企业以及其它相关部门对细菌过滤效率（BFE）的性能测试。适用于计量检定部门、科研院所、口罩生产企业以及其它相关部门对口罩细菌过滤效率的性能测试。

■ 适用标准

YY0469-2011、YY/T 0969-2013、ASTM F2101、ASTM F2100、EN 14683

YY/T 0969一次性使用*用口罩和YY 0469 *用外科标准

并参考ASTM F2100和EN14683 相关标准，

在此基础上进行了改进，设计了两路采样系统，同时采样，其优良的性能特别适用于计量检定部门、科研院所、 *用口罩生产企业以及其它相关部门对细菌过滤效率（BFE）的性能测试。

■ 仪器特点

l系统流量控制均采用质量流量控制器，控制稳定，精度高；

l负压操作系统，保证操作人员安好；

l负压操作系统，内置蠕动泵，I、II号两路六级安德森采样器；

l蠕动泵流量大小可设定；

l菌液雾化器，雾化流量大小可设定，雾化效果好；

l结合PLC和触摸屏控制系统，稳定可靠；

l10寸工业级高亮度彩色触摸显示屏；

lUSB 接口，支持 U 盘数据转存；

l软件参数标定；

lI、II号采样系统均采用无油旋片泵，抽气稳定，配备消音器，较大流量可达57LPM；

l故障检测自动保护；

l操作柜体内置高亮度照明灯；

l内置急停开关，保护操作人员安好；

l操作柜体内层是不锈钢镜面材料，生物级别材料，整体加工成型，外层喷塑冷轧板，内外层之间保温、阻燃；

l前置开关式玻璃门，便于实验人员观察操作；

l仪器底部配备两个储物箱；

● 配备支撑移动两用脚轮、方便；

■测试原理

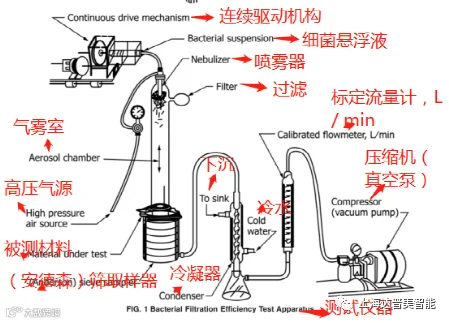

细菌过滤效率(BFE)测试仪由气溶胶发生系统、气雾室与气溶胶传输装置、负压操作系统、28.3L/min 采样器等构成，整个检测仪由控制程序进行统一控制。其中气溶胶发生系统包含:蠕动泵、气溶胶发生器、压缩空气及净化装置。

气雾室与气溶胶传输装置包含：气雾室、空气过滤器、抽气负压风机等组成。控制台采用PLC控制系统协调控制气溶胶发生系统、传输系统、负压操作系统、采样系统的工作及监测，并将工作状态进行实时显示，整个测量工作自动完成。

■ 技术参数

主要参数	参数范围
真空泵	无油旋片式真空泵，较大流量可达57LPM，配备消音器，气流稳定
气溶胶发生器流量控制	气溶胶发生器流量控制采用质量流量控制，控制精确；
I 气路采样流量	安德森采样流量 28.3L/min，分辨率：0.1L/min
II 气路采样流量	安德森采样流量28.3L/min 分辨率：0.1L/min
I、II 路采样	配有质量流量控制器
I 气路压力	0－20kPa,分辨率：0.01kpa
II 气路压力	0－20kPa,分辨率：0.01kpa
喷雾流量计压力	0～300kPa,分辨率：0.01kpa
气雾室负压	0～120Pa,,分辨率：0.01kpa
工作温度	0～50℃
柜体负压	20～-120Pa
数据存储能力	可通过U盘下载数据
质量流量控制器	0～20L/min 分辨率：0.1L/min
蠕动泵流量	(0.01～3.0)mL/min 分辨率：0.1L/min
高效空气过滤器特性	对0.3um以上粒子的过滤效率≥99.99%
气溶胶发生器质量中值直径	平均颗粒直径(3.0±0.3)μm，几何标准差≤1.5
双路6级安德森采样器捕获粒径	Ⅰ级＞7μm，Ⅱ级(4.7～7)μm，Ⅲ级(3.3～4.7)μm，Ⅳ级(2.1～3.3)μm，Ⅴ级(1.1～2.1)μm，Ⅵ级(0.6～1.1)μm
气雾室规格	600mm×80mm×5mm[LDT]
阳性质控采样器粒子总数	(2200±500)cfu
负压系统通风流量	800m³/min
操作室尺寸	(长740×宽940×深440)mm
尺寸规格	约(长1200×宽650×高2100)mm
工作电源	AC 220V，50Hz
仪器噪声	＜65dB(A)
重量	120kg
整机功耗	＜1500W
