～具有业界领先的超低消耗电流Iq=70nA，实现了轻负载时的高效率～
日清纺微电子开发了一款用于消费类电子设备的升压型DCDC转换器“NC4650系列”，并发布开始上市。
随着物联网技术的进步和市场的扩大，配备数据通信功能的设备不断增加。特别是，许多小型物联网设备、安保设备和工业用传感器都使用一次电池供电工作，为了延长电池寿命，要求低功耗。其中休眠模式下的电流消耗是一个难题。此外，还需要降噪，以防止数据通信过程中的传输错误。
本产品实现了超低消耗电流Iq=70nA (是本公司以往产品的1/4)，并且其休眠模式下的高效功率转换可延长电池寿命，有助于设备的长时间运行。此外，为了降低噪声，备有“低纹波模式”，可以通过MODE引脚轻松切换。低纹波和优异的负载瞬态响应特性，可以抑制数据通信过程中的传输错误。另外，该IC采用了PWM/PFM自动切换控制方式，当负载电流小时，自动切换为PFM方式，而当负载变大时，自动切换为PWM方式，从而实现高效供电。
此外，使用EN 引脚可用于切换到 Iq = 50nA 的关断状态。关于关断时的工作状态，可以选择以下3种版本。
VIN – VOUT完全断开 ：NC4650ZAxxxAE2S、NC4650ZAxxxCE2S
VOUT放电（自动放电功能）：NC4650ZAxxxBE2S
VIN – VOUT直通（无缝直通功能）：NC4650ZAxxxDE2S
产品特点
1. 使用MODE引脚切换低消耗电流模式或低纹波模式
本产品备有MODE引脚，可以根据使用条件切换到低消耗电流的通常模式或低纹波模式。
在通常模式下，静态电流极小，即使在轻负载下也能实现高效率的功率转换（90%以上）（当VIN=3.0V、VOUT=3.3V、Iout=0.01mA时）。
低纹波模式具有纹波小和更好的负载瞬态响应特性，非常适合对噪声敏感的系统。

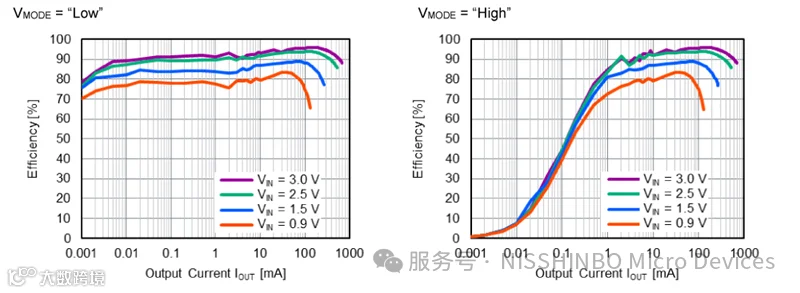

＜效率特性 (通常模式/低纹波模式；Vout＝3.3V）＞

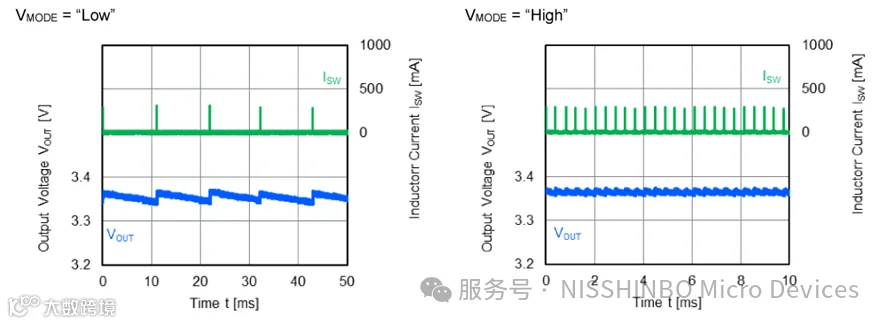

＜纹波特性 (通常模式/低纹波模式) ＞
2. 无缝直通功能（NC4650ZAxxxDE2S）
本IC备有一个在关断状态时具有无缝直通功能的版本。无缝直通功能既可以抑制直通时VOUT引脚的电压变动和向SW引脚回流的逆电流，也同时将VIN引脚和SW引脚的电压直接输出到VOUT引脚。

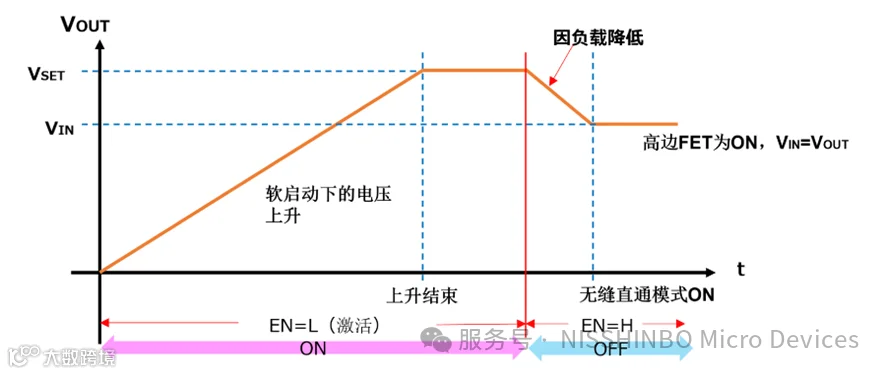

当“High”电平控制信号输入至EN引脚，IC切换至关断状态，输出电压会因负载而降低，直到降至VIN引脚电压后，就直接持续输出VIN引脚电压。
应用示例
助听器、医用贴片
智能手表
物联网边缘终端
无钥匙进入系统
警报器
传感器网络设备
