上海达普美 技术刊期 ▎27期

1

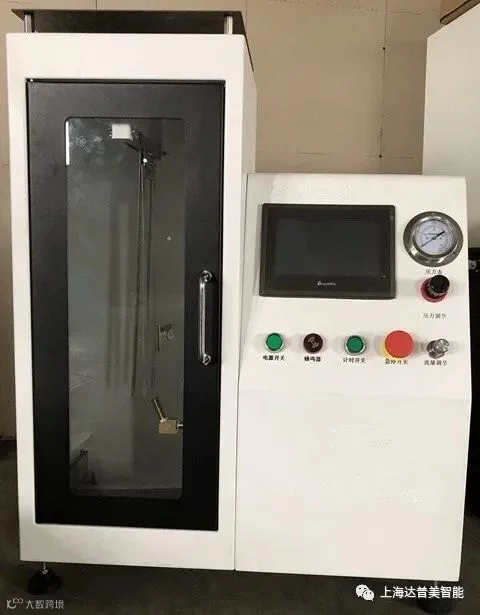

口罩阻燃试验机

■适用范围

根据GB2626 研制，用来测试口罩面罩防火阻燃性能，

■适用标准

GB2626 GB19082  GB19083  GBT32610  YY0469   YYT0969等

■技术参数

口罩头模采用金属材质，按照1：1比例模拟人面部特征

燃烧器高度可调节

自动定位计时

显示续燃时间

配有火焰传感器

头模运动速度（60±5）mm/s

火焰温度探测针直径1.5mm

火焰温度调节范围750-950℃

续燃时间精度0.1S

电源220V 50HZ

燃气：丙烷或液化石油气

■测试原理

调位：点击一下头模启动到喷灯上方停止，以调节喷灯与头模直接的

      距离

启动：头模启动向喷灯方向运动，经过喷灯到达另一位置停止

排风：打开关闭箱体上的排风扇燃气：打开关闭燃气通道

点火：启动高压点火装置

照明：打开关闭箱体内照明灯

保存：试验做完保存试验数据

计时：记录续燃时间

2

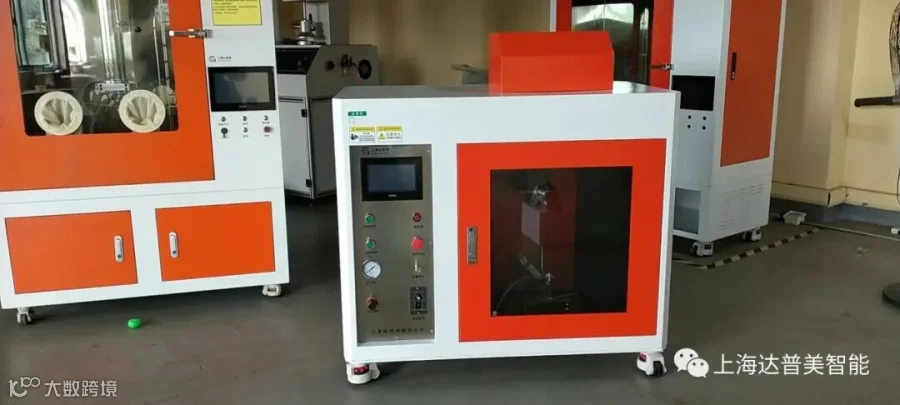

防护服熔融金属飞溅测试仪

■适用范围

用于焊工防护服、防护手套抗金属滴（溅沫）冲击性能测试。

■测试原理

测试过程中，适量的熔融金属溅射到一相对角度放置的样品上将一个PVC薄膜附在样品背面与之接触，通过记录溅射过程后的PVC薄膜的变化来评价损坏情况。

根据测试结果，使用更大或更小的金属量进行重复试验，直至PVC薄膜损坏程度较小。

■符合标准

ISO9185-2007（代替BSEN373-1993）

防护服熔融金属飞溅测试仪根据ISO9185-2007设计研发并制造；

■技术参数

1、该设备由控制箱、试验架台、坩埚构成；

2、坩埚，高97mm，顶部直径80mm，底部直径56mm，容量190ml；

3、热电偶，测温范围0-1800℃，量测熔融金属温度；

4、试验架台配有自动翻转装置，由步进电机控制翻转速度和角度；

5、试样安装角度可调节；

6、配有调节装置和直尺，可方便准确调节倾倒高度；

7、配有夹具，方便抓取、移动、安装坩埚；

8、试验架台底部配有溅落金属收集装置；

9、金属高频熔炼炉（选配），熔炼温度可达1800~2000℃；

10、熔炼炉采用高频感应加热新技术；

11、进口IGBT功率控制器；

12、设备控制系统采用可编程逻辑控制器自动控制；

13、人机界面采用7寸触摸屏，界面简洁、易用。

3

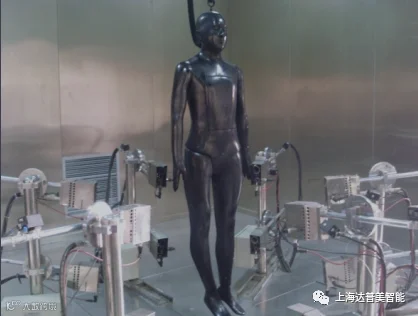

防护服燃烧假人测试装置测试

■适用范围

ISO13506防护服阻燃性能假人测试系统依据标准GBT23467-2009，

ISO13506及ASTM F1930开发，通过安装在假人表面的传感器探测标准

热通量、均匀火焰分布和可控暴露时间的轰然环境下的温场变化，

推算假人皮肤一度烧伤、二度烧伤面积，预测人体组织烧伤程度和

烧伤总面积，描述防护服的阻燃和防护性能。

■参考标准

GB8965.1：防护服装 阻燃服

GBT23467：用假人评估轰燃条件下服装阻燃性能的测试方法

■系统简介:

服装阻燃性能假人测试系统主要由燃烧室、燃烧控制系统、假人、

数据采集系统、图像采集系统和系统软件组成，可完成入射热流均匀

性校准，表皮、真*皮、皮下组织三个层次的温度采集和推算，完成一

度烧伤、二度烧伤、痛感分析，预测烧伤程度和烧伤范围，从而完成

对防护服阻燃防护性能的定义。

1.假人

燃烧测试假人满足标准ISO13506和ASTM F1930测试标准，

假人尺寸满足ASTM D6240要求；

假人模型采用了非降解、防火陶瓷复合材料；

假人具有肩膀、肘部、膝盖和脚踝的关节；

连接线缆从头顶或后颈部接入假人体内；

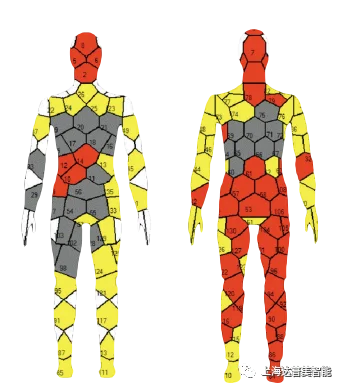

122个传感器分布假人全身；
