导读：在半导体实验室中，我们制备样品的方法有很多种，有裂片的（通过SELA），研磨的，FIB高电压切片制备的，FIB低电压clean的等。

不同方法制备样品的

粗糙度测试

在半导体实验室中，我们制备样品的方法有很多种，有裂片的（通过SELA），研磨的，FIB高电压切片制备的，FIB低电压clean的等等。

如下是针对不同截面制备硅基样品做了AFM形貌检测，供有需求者参看。

一、SELA裂片的截面样品

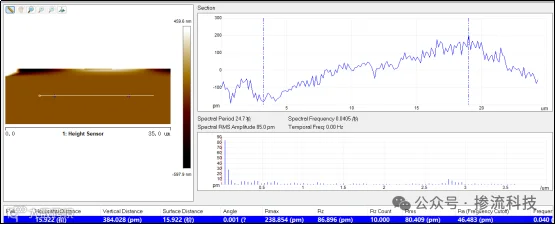

硅面起伏在~384pm（如图1）

二、研磨的截面样品

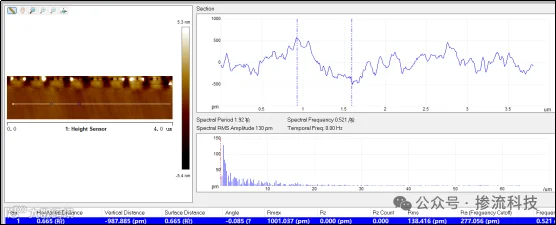

硅面起伏在~988pm（如图2）

三、FIB高电压切片制备的

截面样品

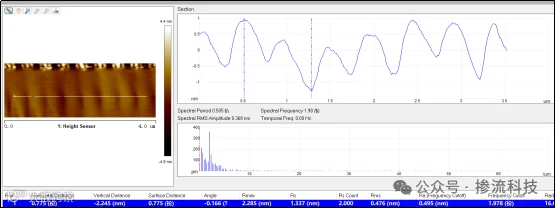

硅面起伏在~2.2nm（如图3）

四、FIB低电压clean的

截面样品

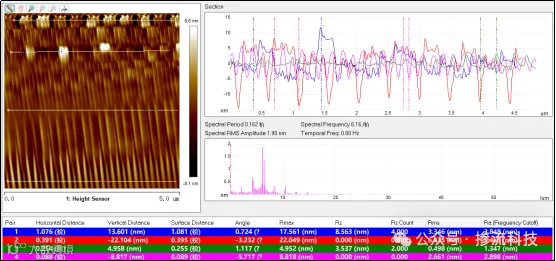

硅面起伏在5~22nm（如图4）
