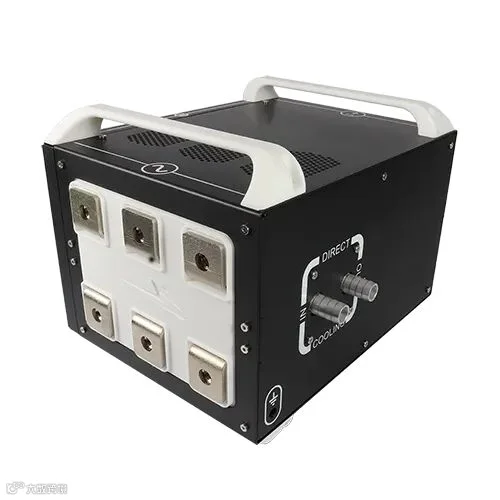

600 kW XM3 高性能双三相逆变器
CRD600DA12E-XM3
这款 600 kW 三相逆变器采用六组 Wolfspeed XM3 半桥功率模块，实现了卓越的系统级功率密度与效率。XM3 模块的重量和体积仅为标准 62 mm 模块的一半，其设计实现功率密度最大化，同时降低回路电感，实现低损耗、高频率工作，并简化电源母线设计。
先进的双面散热底板和高度集成的母线电容减少了元器件的数量，并进一步提高了功率密度。三相双逆变器拥有比兼容的硅基模块逆变器高 4 倍的功率密度和超出 98% 的效率。
本设计亮点
针对 Wolfspeed 全碳化硅 (SiC)、低回路电感的 XM3 功率模块进行优化设计
完整系统架构，涵盖：功率模块、冷却系统、母线、栅极驱动器、电压/电流传感器及控制器
高频率；超快速开关工作，超低损耗；低母线寄生电感
实现紧凑型、轻量化系统
更高功率密度
高效率运行
降低散热要求
减少系统成本
关键规格
直流母线电压：标称 800 V，最高 900 V
开关频率：最高 80 kHz
直流母线电容：600 µF
双面液冷散热板
CAN 接口
单全桥模块工作
输出电流：360 Arms
双全桥模块并联工作
输出电流：720 Arms
应用领域
车辆牵引逆变器
主动前端（整流回馈单元）
不间断电源（UPS）
工业电机驱动
储能系统
并网分布式发电（太阳能与风能）
智能电网/柔性交流输电系统
包含内容
参考设计文件：
控制器板
电流传感器板
母线电容放电板
系统设计文件：
系统 3D 模型
辅助元件物料清单（BOM）
需单独申请
固件及图形用户界面（GUI）下载
兼容产品
CAB450M12XM3
CGD12HBXMP
关于此参考设计更多详细信息，敬请访问以下链接或点击阅读原文：
https://www.wolfspeed.com/products/power/reference-designs/crd600da12e-xm3/
关于 1200 V、2.6 mΩ、XM 封装、半桥结构、工业级认证、碳化硅 (SiC) 功率模块 CAB450M12XM3 的更多信息，敬请访问：
https://www.wolfspeed.com/products/power/sic-power-modules/xm3-power-module-family/cab450m12xm3/
关于针对 XM3 模块平台优化的栅极驱动评估工具 CGD12HBXMP 的更多信息，敬请访问：
https://www.wolfspeed.com/products/power/gate-driver-boards/cgd12hbxmp/
