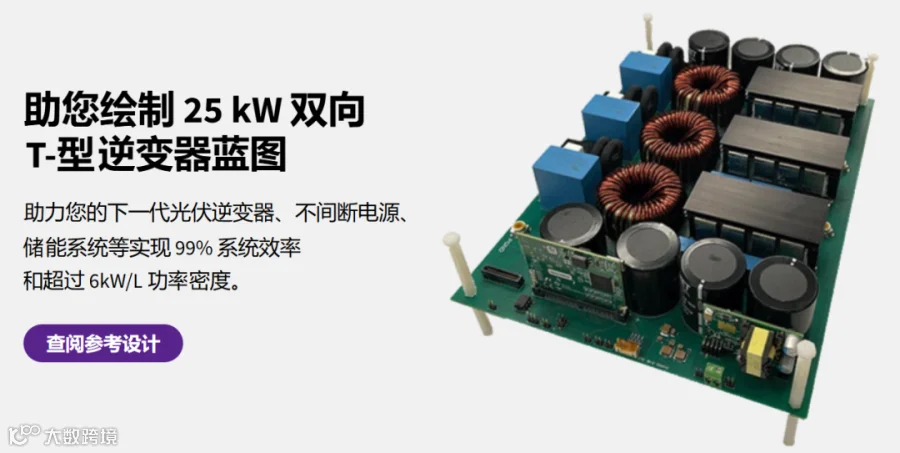

25 kW 高效率高功率密度双向 T-型逆变器
CRD-25BDA6512N-K
25 kW 双向 T-型逆变器展示了 Wolfspeed 650 V 和 1200 V 碳化硅 (SiC) MOSFET 在光伏逆变器、不间断电源 (UPS)、电动汽车快速充电桩、高压直流 (HVDC) 应用、人工智能/数据中心大功率 PSU 及储能系统等高功率系统中的性能表现。该参考设计提供了一套完整的评估工具，可作为新型碳化硅设计的开发起点，其具备两种工作模式：逆变器模式与功率因数校正 (PFC) 模式。
该设计实现
逆变器模式与 PFC 模式峰值效率均＞99%
功率密度＞6 kW/L
逆变器模式规格
直流输入电压：800 V DC
最大电流：36 A
交流输出电压：380 - 480 Vline-line 50 / 60 Hz
最大功率：25 kW
开关频率：60 kHz
PFC 模式规格
三相输入电压：380 - 480 Vline-line 50 / 60 Hz
最大电流：36 A
直流输出电压：650 V - 900 V
最大功率：25 kW
开关频率：60 kHz
应用
光伏逆变器
不间断电源 (UPS)
储能系统
电动汽车快速充电
工业电源
包含
设计文件，用于：
主板
单独申请获取
固件
产品兼容
C3M0032120K
C3M0025065K
关于此参考设计更多详细信息，敬请访问以下链接或点击阅读原文，
https://www.wolfspeed.com/products/power/reference-designs/crd-25bda6512n-k/
