螺纹综合测量机
螺纹综合测量机
螺纹综合测量机是一种专门用于测量螺纹规格和几何特征的高精度测量工具，它在制造业中起着举足轻重的作用，为产品的质量控制和改进提供了重要支持。制造业在工厂生产过程中，对螺纹的测量是必不可少的，对于常见的螺纹几何参数，螺纹综合测量机是一种简单、高效、可靠的测量方式。

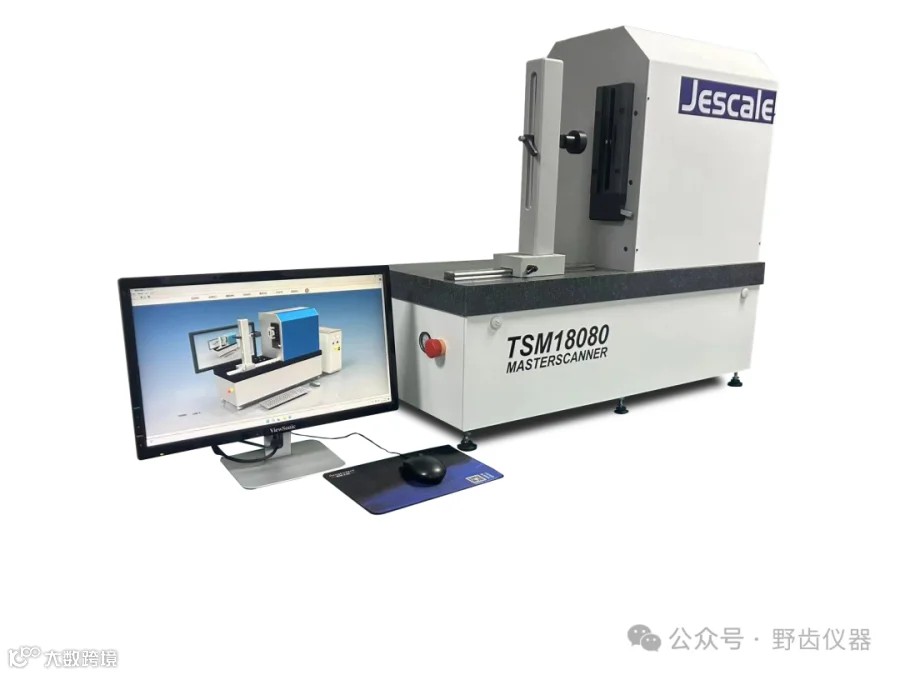

TSM万能螺纹扫描测量机可广泛应用于测量圆柱螺纹塞规、圆柱螺纹环规、锥螺纹塞规、锥螺纹环规、光面环规、光面塞规等各种内外尺寸量规。它能准确测量中径、单一中径、大径、小径、螺距、牙型半角、牙型轮廓偏差、轮廓角、锥度等参数。使用该机器操作简单、方便快捷，并具有广泛的应用范围。其高度精确的测量结果使之成为各种计量实验室进行此类参数检测的理想测量仪器。
螺纹万能测量机采用自动测量技术，能够在短短两分钟内完成对轴截面上所有需要测量的参数进行扫描测量，并即时显示所有测量结果。
螺纹主要几何参数
螺纹外径（大径）：与外螺纹牙顶或内螺纹牙底相重合的假想圆柱体直径。螺纹的公称直径即大径。
内径（小径）：与外螺纹牙底或内螺纹牙顶相重合的假想圆柱体直径。
中径：母线通过牙型上凸起和沟槽两者宽度相等的假想圆柱体直径。
导程：同一螺旋线上相邻牙在中径线上对应两点间的轴向距离。
螺距：相邻牙在中径线上对应两点间的轴向距离。
牙型角：螺纹牙型上相邻两牙侧间的夹角。
螺纹升角：中径圆柱上螺旋线的切线与垂直于螺纹轴线的平面之间的夹角。
工作高度：两相配合螺纹牙型上相互重合部分在垂直于螺纹轴线方向上的距离等。
产品特点
POINT
01
全自动测量内外螺纹
一次测量，测头自动扫描测量上下螺纹。二分钟内可以完成所有螺纹参数测量和评定。
POINT
02
创新的高精度测量系统
创新性的采用高精度零膨胀系数光栅尺，减少温度对仪器精度的影响！同时，三轴采用气浮导轨系统，整体运动无摩擦，确保仪器运动稳定可靠。
POINT
03
直观的测量软件
随机配备的测量软件能够为螺纹测量的所有传统任务提供高效的智能化解决方案。用户将在该软件的帮助下逐步完成从测量到数据备份的整个过程。直观的操作界面使得操作变得简单方便可靠。
POINT
04
内置丰富强大的螺纹标准
数据库及评定标准
在数据库中, 存储着上万种螺纹和光面量规的公差极限值，计量工作者可借助于电脑对测量结果进行非常详细的鉴定和评估。仪器进行初始化和校正后，可进行被测量规的校准测量。所有的测量轮廓都可转化成DXF 格式，通过AUTOCAD 系统做进一步的评估和分析。
