上海达普美 技术刊期 ▎28期

                           （图片供参考）

■适用范围

热防护指数测定仪适用于纺织服装、石油化工、劳动防护以及质量监督检验等行业和机构对防护服热防护性能测试的不同要求，为阻燃防护服的开发、生产过程中的质量控制以及阻燃防护服使用中热防护性能的检测提供科学可靠的依据。亦用以检测防护服、鞋、手套、头盔外表面等的热防护性能。通过在既定的热辐射热源作用下，检测材料的热防护性能。

■符合标准

ASTM F2703-8、GB/T 38302-2019、GB 8965.1-2020

■结构特点

1、不锈钢框架结构，美观，耐腐蚀、易清理；

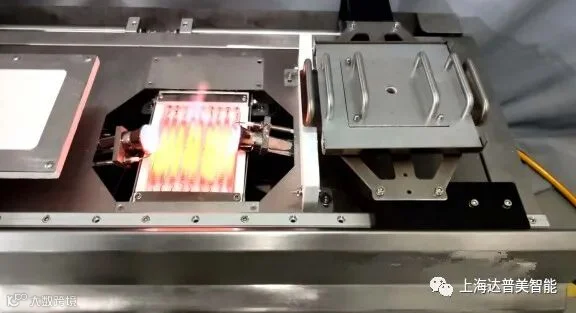

2、热源组成：1组辐射热源和2个10-30°对流热源。辐射热源由9个T-150红外石英灯管组成。对流热源由两个美克喷灯组成；

3、配备可移动式不锈钢保护板；保证试验过程的安好性及可靠性；

4、热防护性能仪的基本组件：样品夹具组件、喷火头辐射热源、热流计水箱恒温系统、数据采集系统、燃料控制调节器、气体旋转式流量计；

5、2个10-30°放置进口Meker燃烧器 ；

6、里管口径为38mm，内孔直径为5/16英寸，可提供800-1200 BUT 热量输出，燃烧器口为金属网状结构，燃烧器下部风阀可调节，可调节空气和可燃气气体混合比例；

7、9个T150石英红外管阵列，可提供热辐射通量为13 kW/㎡ ± 4 kW/㎡；

8、在石英红外管热辐射下，通过调节供给 Meker 燃烧器的燃气，可将总的热通量设置为 84kW/㎡ ± 2 kW/㎡ ；

9、水箱恒温控制系统保证热流计冬天不会有水珠凝结影响热流计测试精度；

10、分散式铜板热量计冷却风扇，远离热源，快速冷却温度，避免烫伤；

11、气动结构撤离挡板，移动试样，试样热流计安装远离热源，避免烫伤

■ 控制系统

1、进口校准热流计为水冷型，工作范围为0-120KW/m2，较大使用范围为150%

2、热流计响应时间小于200ms，辐射率大于0.95，工作范围内输出信号大于5mv

3、配备热辐射通量显示仪表，可即使显示热通量数值

4、检测防护材料的热防护系数TPP、显示时间—温度曲线

5、2个kofloc流量计可调节燃烧气体流量，精度为±2%，量程0-3L/min

6、指针式压力表，进气压力可通过减压阀调节，减压阀量程为0-0.4Mpa

7、该温度采集系统的分辨率为0.1C°、精度为 ±0.75°C。

8、该自动化数据采集系统的数据采集速度至少应为10Hz，并对热电偶的测量数据提供冷端补偿。

9、配备电脑及打印机，附带标准测试软件，提供标准测试曲线

10、配备TPP 热防护性能值测试软件系统

11、配备TPE 热防护性能评估测试软件件系统

12、规格： 电压 220V 50Hz 10A 重量：150kg

13、尺寸：长1200mm x 宽 600mm x 高600

温馨提示：技术参数或外观如有更改，怒不另行通知
