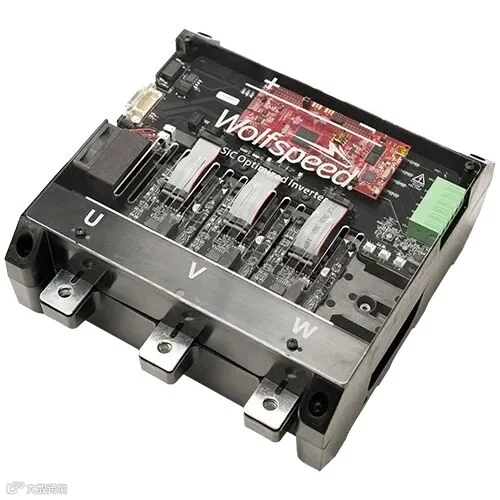

300 kW XM3 三相逆变器
CRD300DA12E-XM3
这款 300 kW 三相逆变器采用 Wolfspeed 新一代 XM3 功率模块平台，实现了行业领先的系统级功率密度与效率。XM3 功率模块平台专为碳化硅 (SiC) MOSFET 优化设计，具有高密度、低电感特性，可显著降低系统损耗并简化整体系统设计。
本设计亮点
针对 Wolfspeed 全碳化硅 (SiC)、低回路电感的 XM3 功率模块进行优化设计
完整系统架构，涵盖：功率模块、冷却系统、母线、栅极驱动器、电压/电流传感器及控制器
高频率；超快速开关工作，超低损耗；低母线寄生电感
实现紧凑型、轻量化系统
拥有比硅基模块的逆变器高 2 倍的功率密度
高效率工作
降低散热要求
减少系统成本
关键规格
标称 800 VDC 母线电压（最高 900 V）
360 ARMS 输出
最高 80 kHz 开关频率
300 µF 直流母线电容
液冷散热板
CAN 接口
应用领域
汽车牵引逆变器
主动前端（整流回馈单元）
不间断电源 (UPS)
工业马达控制器
储能系统
并网可再生能源
智能电网与柔性交流输电系统
包含内容
参考设计文件：
控制器板
母线电容放电板
系统设计文件：
系统 3D 模型
辅助物料清单 (BOM)
需单独申请
固件及图形用户界面 (GUI) 下载
产品兼容
CAB450M12XM3
CGD12HBXMP
关于此参考设计更多详细信息，敬请访问以下链接或点击阅读原文：
https://www.wolfspeed.com/products/power/reference-designs/crd300da12e-xm3/
关于 1200 V、2.6 mΩ、XM 封装、半桥结构、工业级认证、碳化硅 (SiC) 功率模块 CAB450M12XM3 的更多信息，敬请访问：
https://www.wolfspeed.com/products/power/sic-power-modules/xm3-power-module-family/cab450m12xm3/
关于针对 XM3 模块平台优化的栅极驱动评估工具 CGD12HBXMP 的更多信息，敬请访问：
https://www.wolfspeed.com/products/power/gate-driver-boards/cgd12hbxmp/
