导读：PET PVF PE PA PO......用哪个比较好？

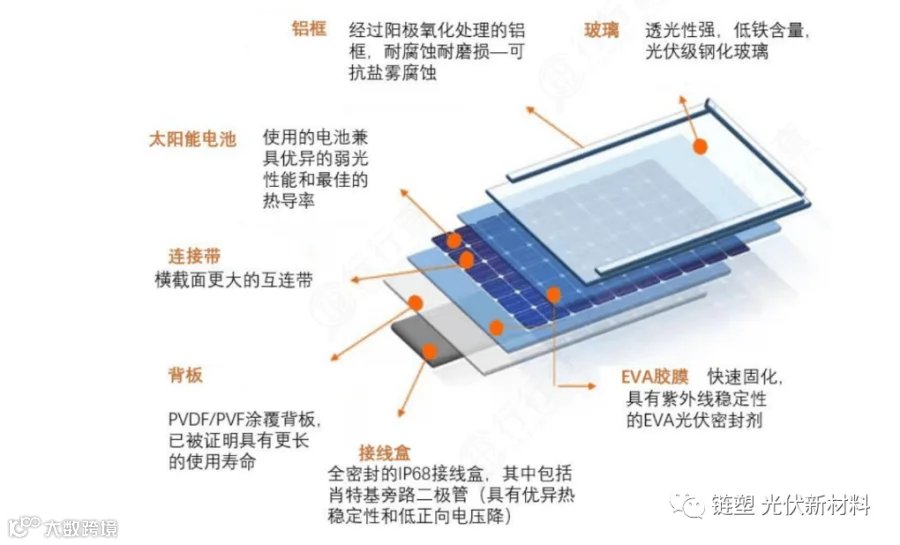

光伏组件背板是一种用于太阳能电池组件的封装材料，位于太阳能光伏组件的背面，主要的作用是阻隔空气、阻隔水汽、阻隔紫外线等，从而使得太阳能组件寿命达到 25 年以上的质保要求。

光伏组件背面盖板材料主要是玻璃与有机高分子材料，主要作用有阻隔空气、阻隔水汽、阻隔紫外线、提供电学绝缘性能、提供力学支撑性能、耐沙磨、与封装材料保证粘接强度等。

光伏组件背板生产工艺及结构

光

伏

材料在背板结构中的简称：

PET 简称“P”；

PVF 简称“T”；

氟涂层简称“C”或“F”；

PE 简称“E”；

PA 简称“A”；

PO 简称“P”或“O”；

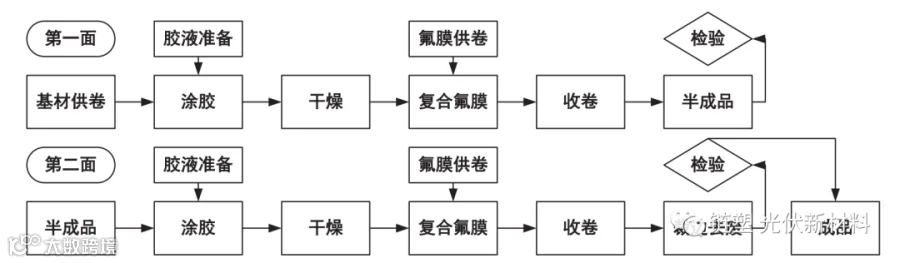

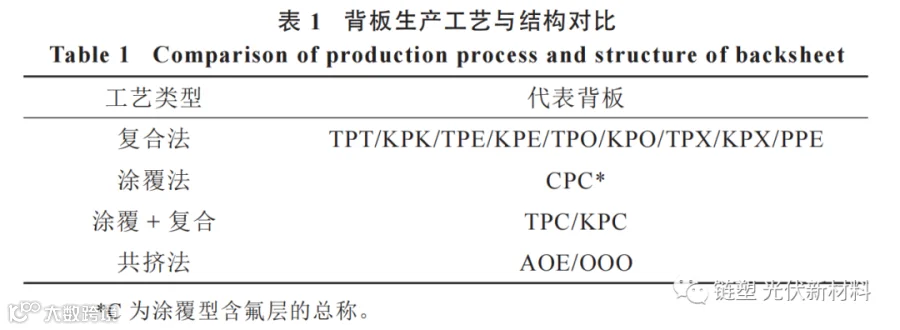

复合法生产工艺

复合法为使用比例最高的生产工艺，常见的 TPT、KPK、TPE、KPE、TPO、KPO、TPX、KPX、PPE 均采用复合法生产，该方法使用胶水将外层和内层粘结在中间层。

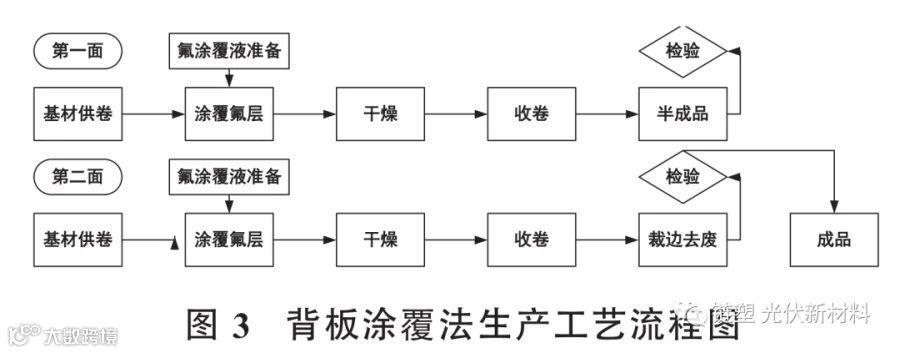

涂覆法生产工艺

而对于双面氟涂层的 CPC 类型背板，以上工艺并不适用，需要使用涂覆法，该方法不使用胶水。

其他生产工艺

对于 TPC、KPC 类型背板，需要涉及以上两种工艺，由于涂覆工艺温度较高，所以通常使用涂覆工艺将氟涂层附着于中间层，再将外层使用胶水粘结在中间层。除以上主流工艺外，还有“小众”的共挤法，将聚合物多层薄膜挤出的复合技术，代表为 AOE、OOO 类型背板。

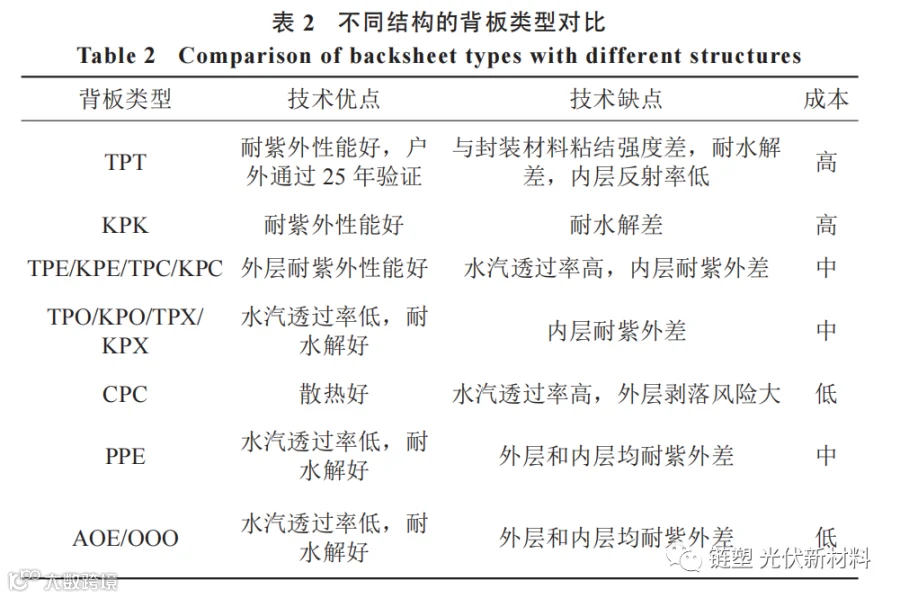

光伏组件背板类型与特点

光

伏

按照背板三层结构的内层和外层是否含氟，可区分为双面含氟背板、单面含氟背板及无氟背板。

常见的外层结构有 PVF、PVDF 等含氟材料，也有使用改性 PET 作为背板外层；以上的 PVF、PVDF 等材料可同时用于内层，做成对称的三明治结构，例如常见的 TPT 和 KPK 结构的双面含氟背板。

同时很多背板也在内层使用 PE 结构，例如常见的 TPE 和 KPE 结构的单面含氟背板。

同时也有在背板内层使用氟碳涂层以及两侧均使用氟碳涂层，例如常见的 KPC、CPC 和 TPC 结构的双面含氟背板。

无氟背板通常在内层使用 PE 和聚烯烃，外层搭配 PA 和聚烯烃通过共挤法生产而成，例如常见的 AOE 和 OOO。

PET

PPO

PET（聚对苯二甲酸乙二醇酯），俗称聚酯薄膜，由对苯二甲酸乙二醇酯发生脱水缩合反应而来。对苯二甲酸乙二醇酯是由对苯二甲酸和乙二醇发生酯化反应所得。

PVF

PPO PC

PVF（聚氟乙烯），由氟和氟碳分子的共聚体挤压而成的共聚物，美国杜邦公司是 PVF 薄膜的知名生产商，杜邦的注册商标 TEDLAR 是光伏行业现在使用最多的PVF 薄膜，TPT 或 TPE 中的 T 指的是 TEDLAR。

氟涂层

氟涂层与 PVF、PVDF 氟膜的区别在于，直接使用以氟树脂为主要成分的氟碳涂料涂覆在 PET 基材表面成膜，常用的氟树脂有 PCTFE( 三氟氯乙烯树脂)、PTFE( 聚四氟乙烯 )、FEVE( 氟乙烯与乙烯基醚共聚物 )。

PE 是聚乙烯，广泛用于背板内层结构，通常加入EVA 材料。

PA 是聚酰胺，俗称尼龙 (Nylon)，它是大分子主链重复单元中含有酰胺基团的高聚物的总称。

PO 是聚烯烃，指乙烯、丙烯或高级烯烃的聚合物，是与 EVA 类似的组件封装材料，现也用于背板中间层或内层。

使用各种材料，搭配在各结构层，即可生产出多种多样的背板。

光伏组件背板选型建议

光

伏

PET 耐水解等级

PPO

PET 是由对苯二甲酸乙二醇酯发生脱水缩合反应而来，作为背板芯材，本身结构决定了其在高温高湿的条件下非常容易水解，且容易受紫外光老化降解。所以在选择背板中间层所用的 PET 时首先应根据不同的温湿度环境来选择。

目前行业内使用的 PET 耐水解等级一般为PCT 48 和 PCT 60（温度 121℃，湿度 100%，压力 0.2MPa下实验 48h 或 60h，PET 的断裂伸长率在 10% 以上且背板无脆化现象），PCT 试验是一种加速的湿热老化测试方法，根据试验对比，行业内普遍认为 PCT 48h 测试相当于 IEC 标准的 DH 2000h 测试，已经可以保证一般温湿度地区的使用，但是对于高温高湿的地区，建议使用PCT 60。

PET 厚度选择

PPO

IEC 61730-1:2016 中规定，DTI 值与组件的系统电压有关，不同的系统电压 DTI 值要求不同，其中 1000V组件要求 DTI 最低为 150μm，1500V 组件要求 DTI 最低为 300μm。同时规定 DTI 计算时，其各层绝缘材料RTI( 相对热指数 ) 至少要满足 90℃ 要求。

目前对于复合型以及复合型 + 涂覆型的背板在计算 DTI 时，由于胶水层的厚度不计算在内，DTI 数值的计算取决于外层、PET 以及内层的厚度。

涂覆型和共挤型的背板由于无胶水粘接，DTI 数值的计算是各层厚度之和，所以针对不同系统电压下背板的 PET 选择，应结合以上不同结构背板类型，除考虑内外层绝缘层厚度外，还应考虑 PET 的厚度，以保证背板的绝缘性能。

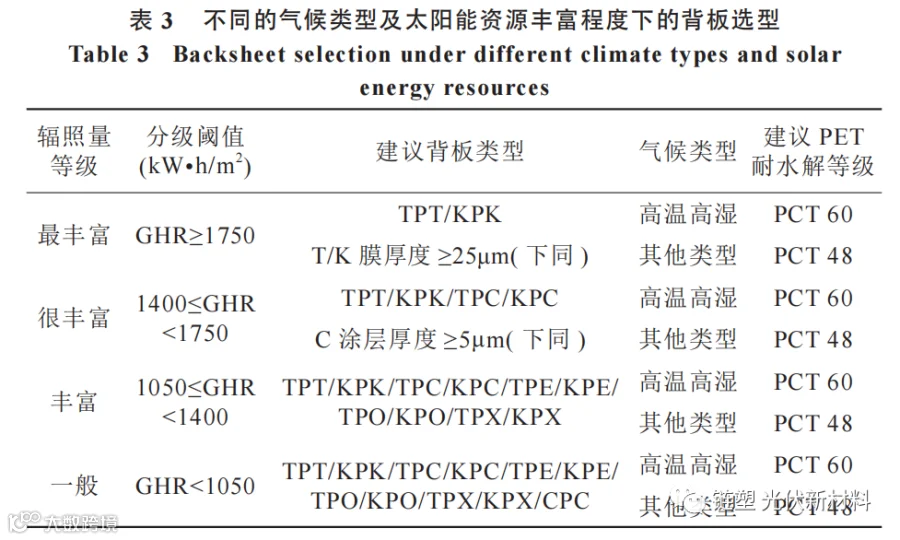

不同辐照度下的背板选型

PPO

我国的太阳能资源年水平面辐照总量分布不均，因此应根据不同的辐照总量来选择相应的氟膜，结合以上，建议应根据不同的气候类型及太阳能资源丰富程度来选择。
