电池液冷板是电池热管理系统中直接与电池进行热交换的部件

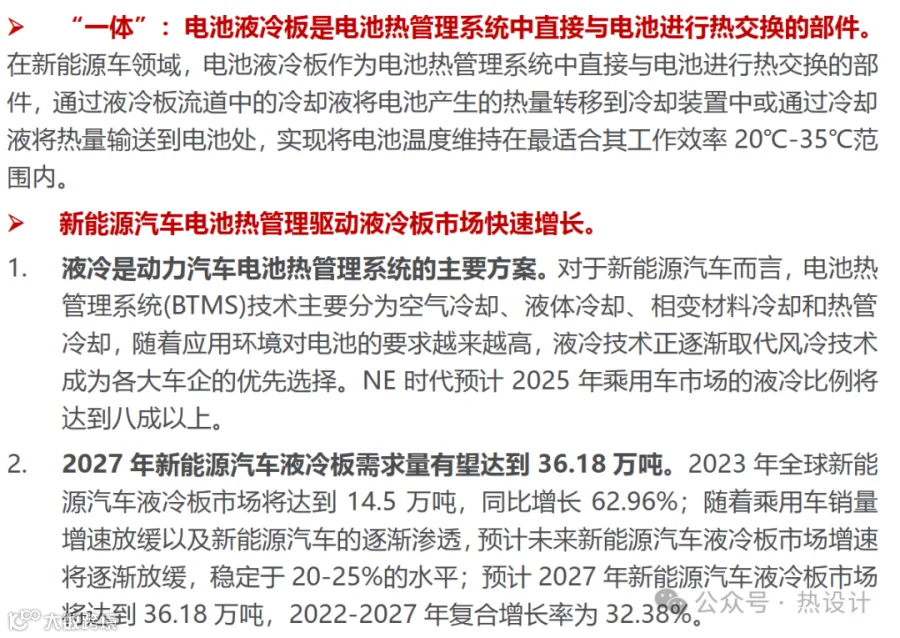

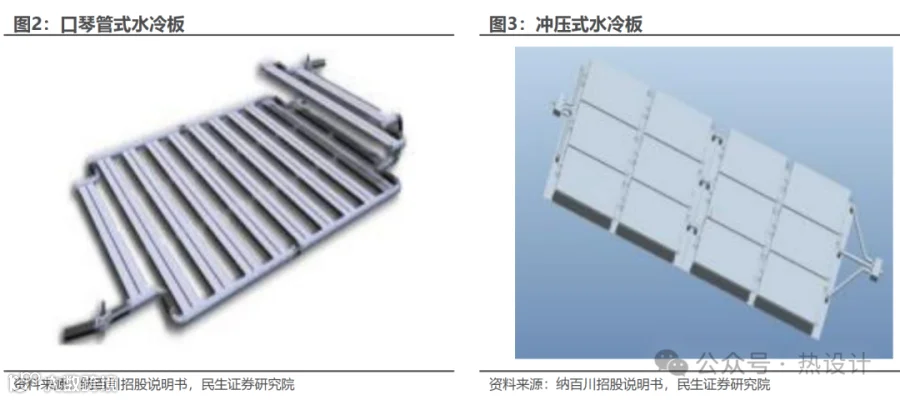

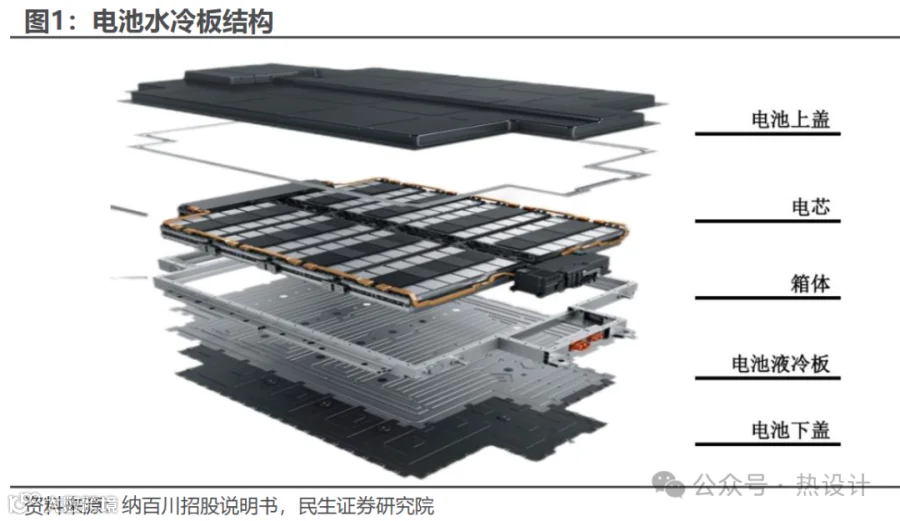

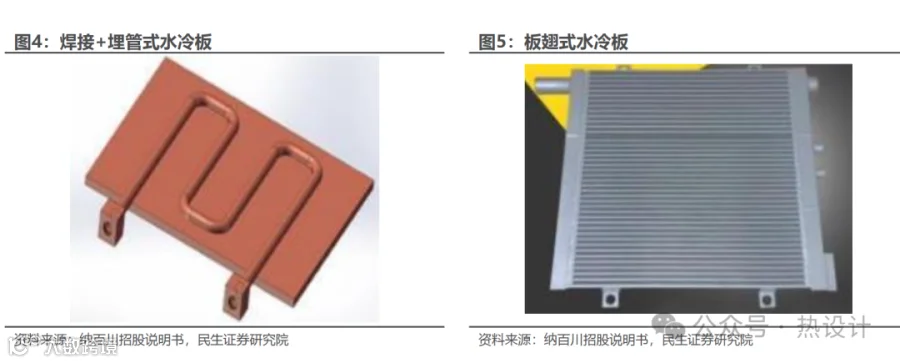

电池液冷板是电池热管理系统中直接与电池进行热交换的部件。液冷板是液冷散热器的一种产品元件，其散热原理是在金属板材内加工形成流道，电子部件安装在水冷板的表面并在之间涂装导热介质，内部的冷却液从板的进口进去，再从出口带走部件传导的热量。根据形状和结构的不同，目前市场常见的液冷板主要有口琴管式、冲压式、挤压式、吹胀式等多种类型。在新能源车领域，电池液冷板作为电池热管理系统中直接与电池进行热交换的部件，通过液冷板流道中的冷却液将电池产生的热量转移到冷却装置中或通过冷却液将热量输送到电池处，实现将电池温度维持在最适合其工作效率20°C-35°C范围内。

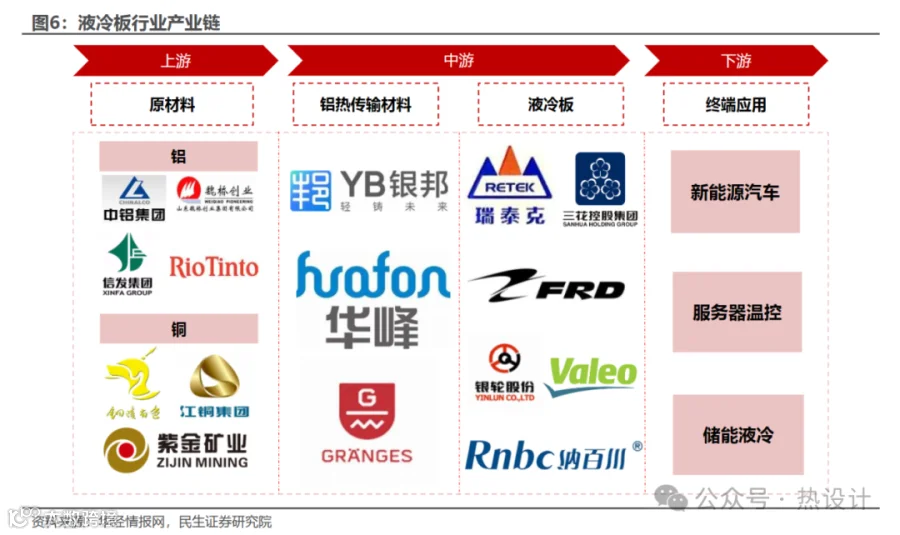

从产业链结构来看，液冷板行业上游为中铝集团、紫金矿业等铝、铜金属原材料企业；中游为银邦股份、华锋铝业等铝热传输材料生产以及银轮股份、纳百川等液冷板配套加工企业；下游终端应用主要包括新能源汽车、服务器液冷以及储能等领域。

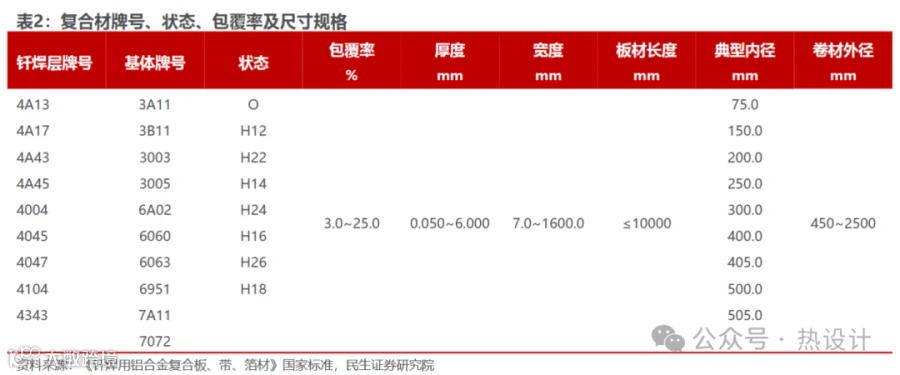

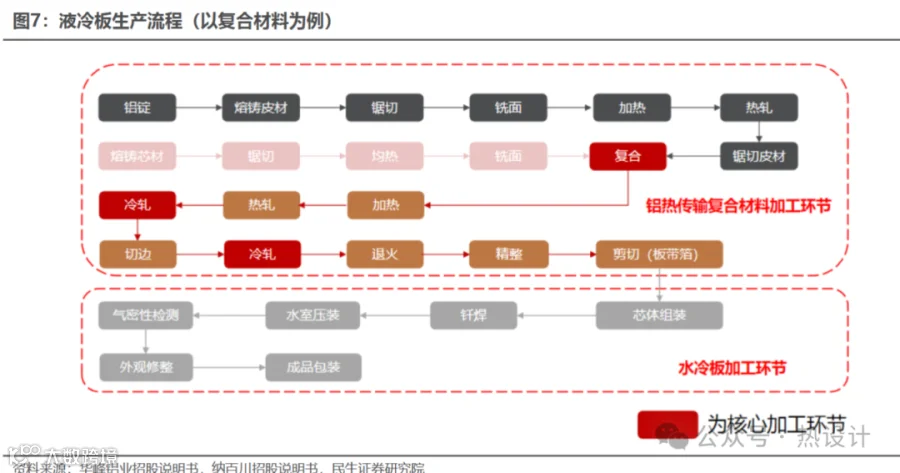

液冷板生产流程包含铝热传输材料加工环节和液冷板加工环节。在液冷板生产工艺上，同一终端应用下的液冷板不同类型产品虽在结构设计上有所不同，但加工工艺高度类似。以铝热传输复合材料为例，液冷板生产前道工序主要包括材料的复合以及冷轧、热轧等环节，其中复合和冷轧为水冷板生产的核心工序，冷轧为热轧卷或铸轧卷在再结晶温度之下强烈塑性变形的过程。冷轧后的半成品具有组织性能均匀、尺寸精确、表面品质高等特性。后道包括对前端退火精整后的产品再进行芯体组装、钎焊以及气密性检测等工序。

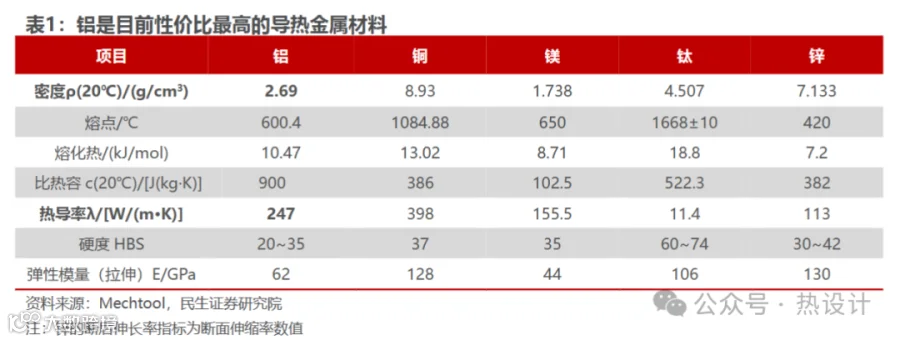

铝的物理优势使其成为交通领域热传输材料的主要选择。质量与加工方面，铝的密度为2.69g/cm3，仅为钢密度的34%，铜密度的30%。且铝可以通过添加合金元素提高材料性能，塑形优良，可加工成复杂性质；导热能力方面，铝的导热系数为247W/m·K， 略 低 于银 （411W/m·K）和铜（398W/m·K）但远高于铁（73W/m·K）。因而铝是行业内综合考虑下常用的金属热传输材料。
新能源汽车电池热管理驱动液冷板市场快速增长
新能源汽车相比于传统车型有更多的热传输用铝需求

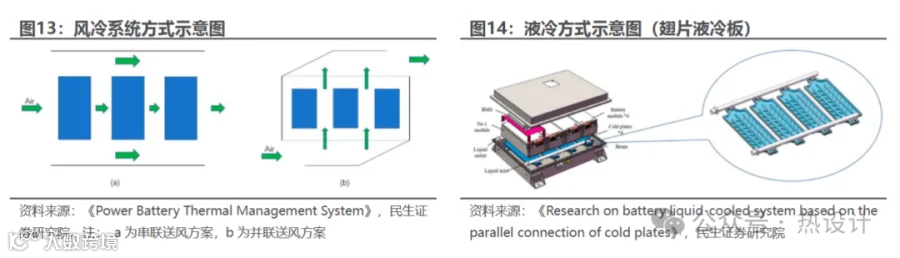

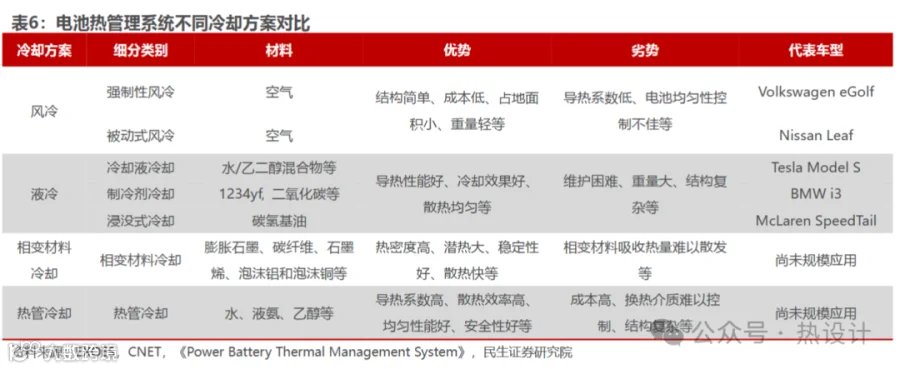

液冷是动力汽车电池热管理系统的主要方案。对于新能源汽车而言，电池热管理系统(BTMS)技术主要分为空气冷却、液体冷却、相变材料冷却和热管冷却，随着应用环境对电池的要求越来越高，液冷技术正逐渐取代风冷技术成为各大车企的优先选择。目前包括比亚迪、北汽、广汽、别克、云度、江淮、小鹏汽车等车企均拥抱了液冷技术方案，国内外的典型车型如宝马i3、特斯拉ModelS、通用Volt、华晨宝马之诺、吉利帝豪EV等也采用了液冷技术。根据IDTechEx数据，2022年上半年电动汽车采用液体冷却的比例约为70%，NE时代预计2025年乘用车市场的液冷比例将达到八成以上。

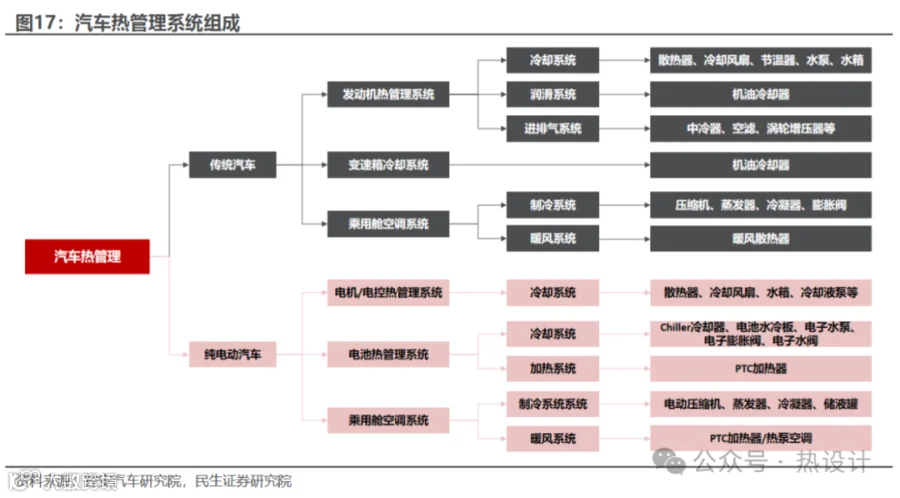

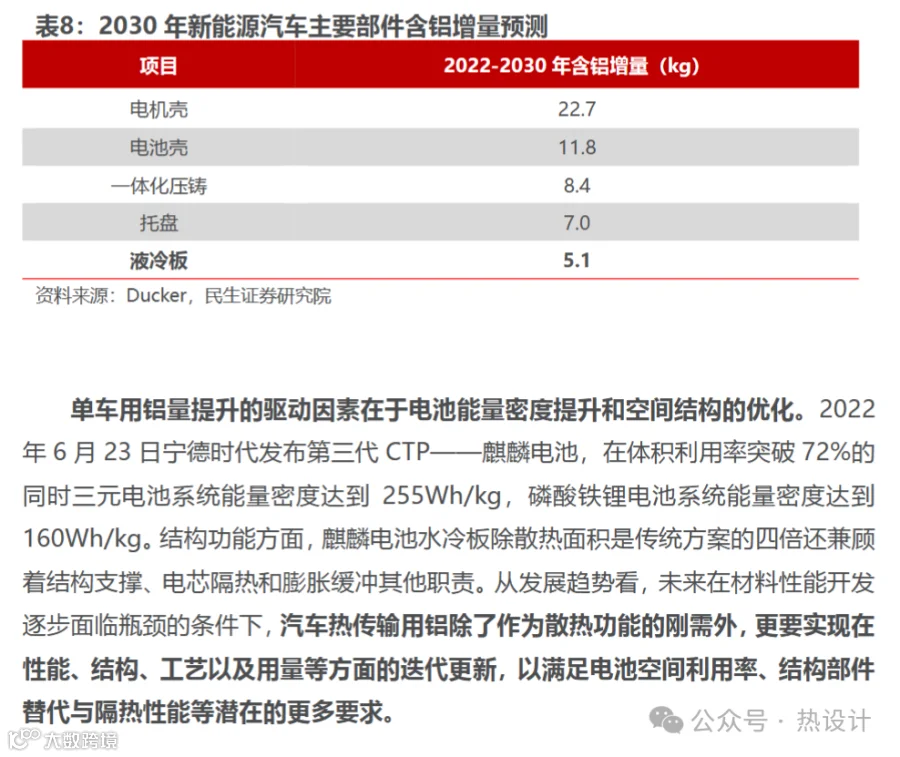

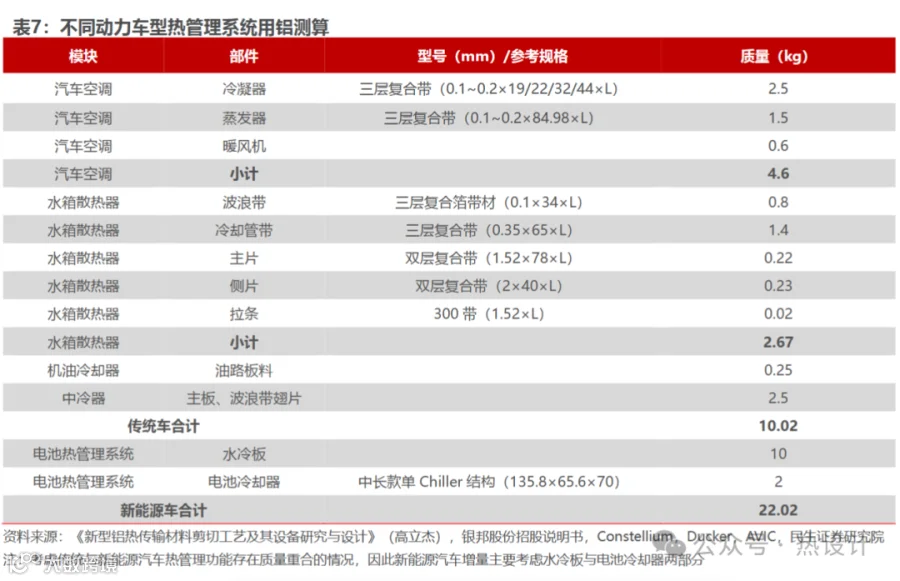

新能源汽车相比于传统车型有更多的热传输用铝需求。汽车热管理系统内部包括冷凝器、蒸发器、水箱散热器、中冷器、暖风机、油冷却器等部件，新能源汽车由于新增三电系统将会有更多的热传输需求，其中水冷板作为重要散热部件属于电池热管理系统。参考Ducker提供的估计，2030年车内各部件用铝量还有进一步的增长趋势。

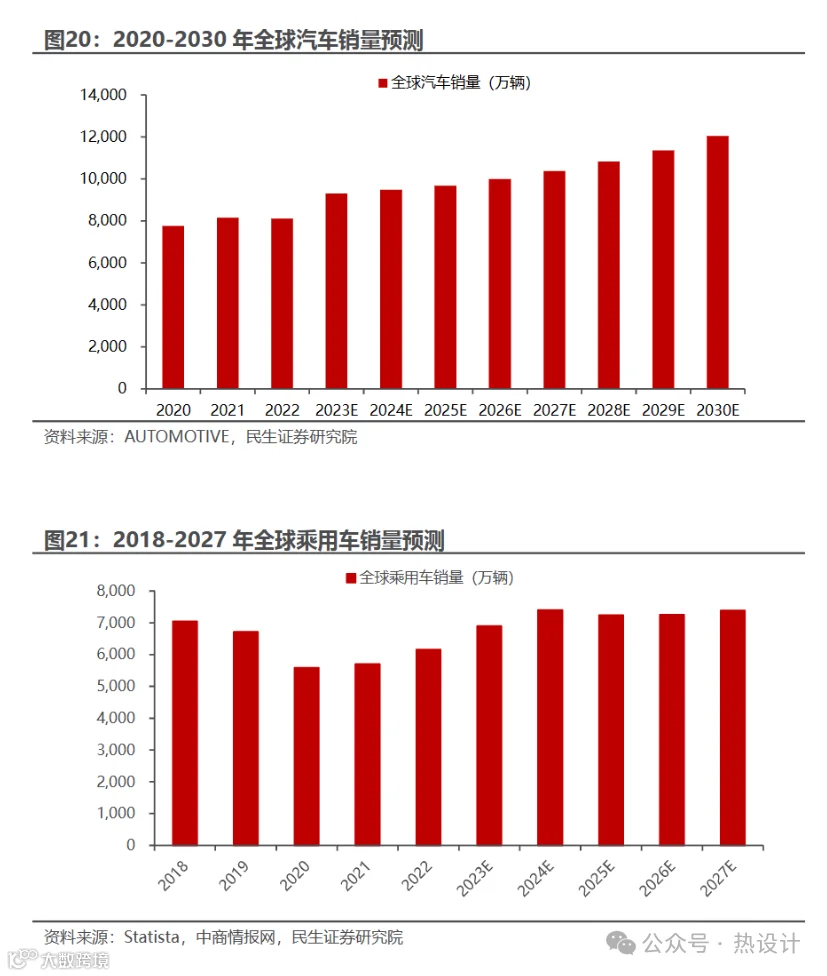

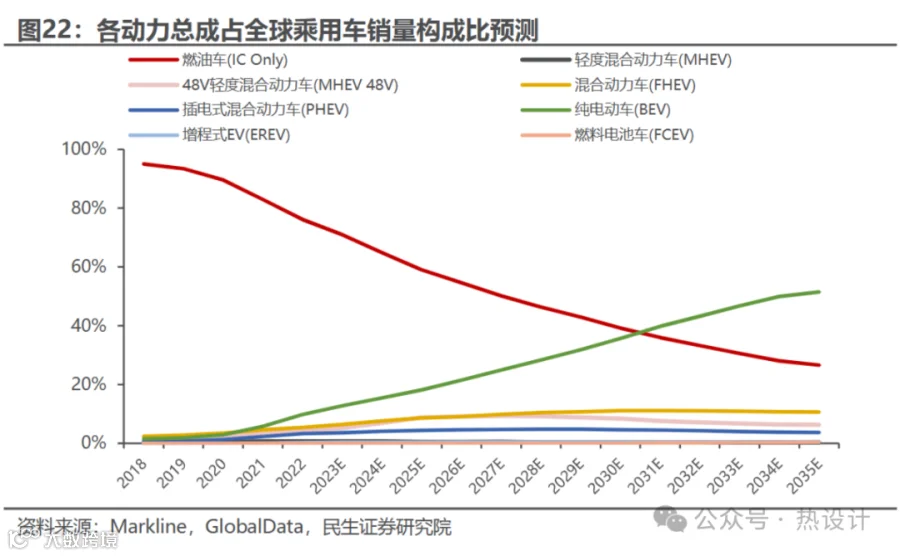

新能源汽车的普及是水冷板在汽车热管理市场扩张的主要驱动。根据IEA公布的数据，尽管2022年全球汽车销量受到供应链中断和地缘政治冲突的影响下降了3%，但包括纯电动汽车（BEV）和混动汽车（PHEV）等在内的新能源汽车的销量和占有率仍然实现逆势增长，销售量同比增长55%；根据乘联会公布的数据，2023年新能源汽车渗透率约为35.8%，较去年全年提升8个百分点。GlobalData预计2030年全球将有一半以上乘用车销量来源于新能源汽车，新能源汽车的普及预示着水冷板在交通领域将有广阔的市场空间。
