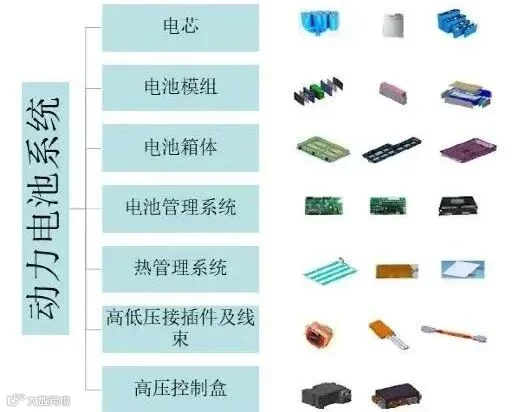

动力电池包是新能源汽车核心能量源包括：电芯、模组、电气系统、热管理系统、箱体和BMS几个部分。多个单体电芯组成模组，模组再组成电池包。
电池包箱体（壳体）是电池包的主要承载部件，其材料应具备高强度、电绝缘性、高散热性和化学稳定性等特点，箱体一般由上、下箱体和密封系统组成。电池包质量占整车系统质量的18%-30%，而箱体质量约占电池包总质量10%-20%。目前主要使用金属作为电池包箱体材料，轻量化的SMC等材料也越来越受到重视。
电池组和模块创新设计、安全的冷却系统、电气防火、轻量化等也成为电池包选材关键挑战。只有新的创新材料和加工技术的巧妙配合, 才能应对这些挑战。

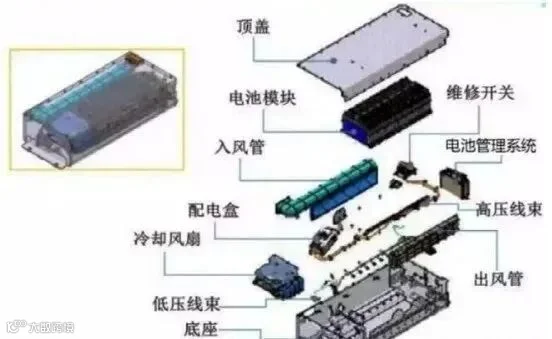

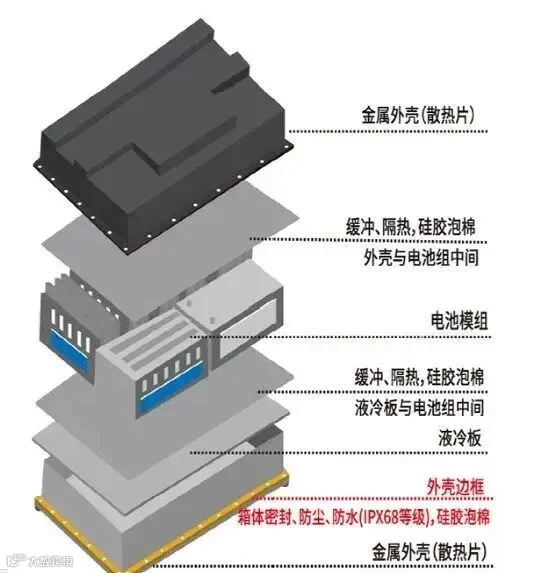

典型动力电池包设计案
高分子材料正以各种不同状态、功能、结构等来解决锂离子电池包遇到的各种难题。今天我们就着重介绍电池包中零部件及其所用高分子材料。
一、模组设计方案

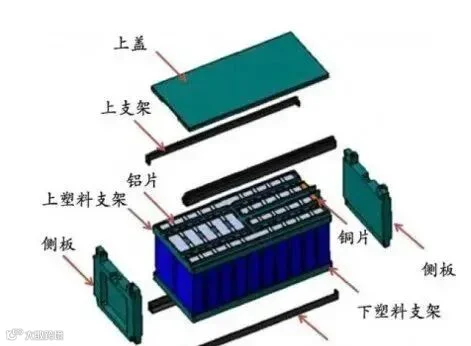

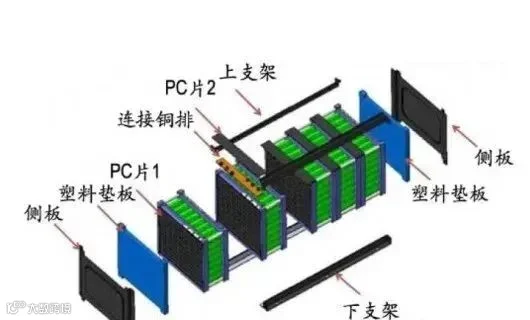

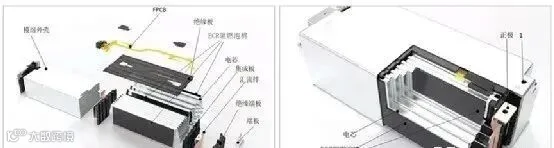

【1】典型方形电池模组设计方案

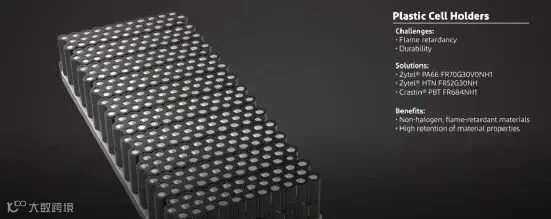

【2】典型圆柱电池模组设计方案
二、电池箱体部件及材料
【1】电池箱盖

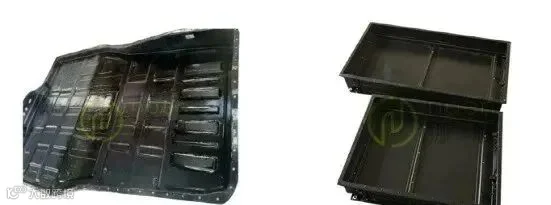

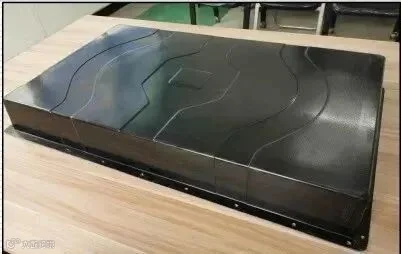

电池包上下箱体，材料：SMC
宇通C箱，材料：PCM

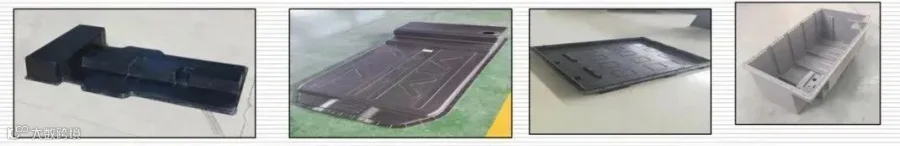

电池箱体，材料：CFRP
【2】箱体密封圈
密封垫，材料：硅胶发泡
【3】箱盖支撑泡棉
箱盖支撑泡棉，材料：硅胶泡棉
箱盖支撑泡棉
箱盖支撑泡棉，材料：硅胶泡棉
【4】压缩垫
压缩垫，材料：聚氨酯泡绵
【5】泡沫胶带
泡沫胶带，材料：聚氨酯
三、高/低压接插件系统及材料

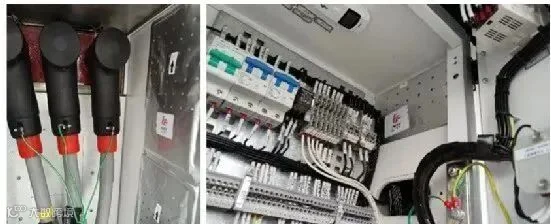

【1】高/低压接插件

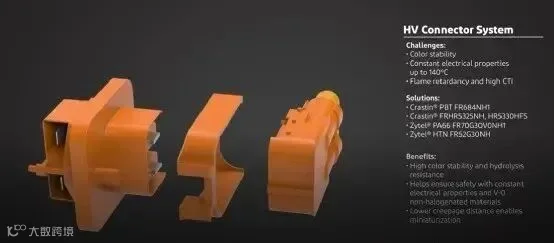

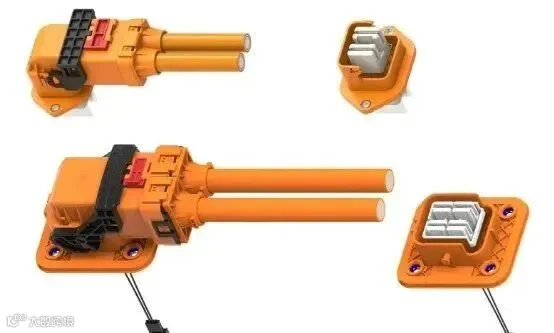

高压连接器，材料：阻燃PA，阻燃PBT等

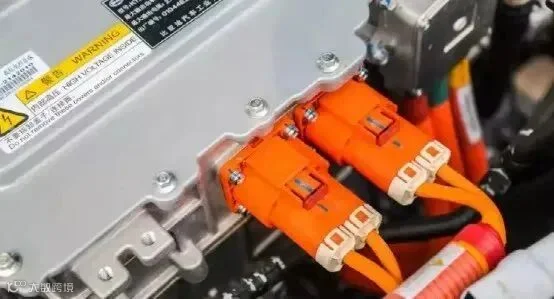

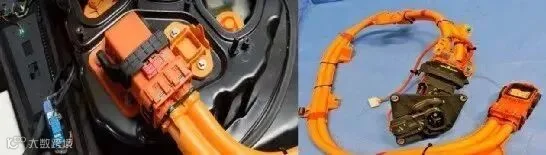

高低压接插件，材料：阻燃PA，阻燃PBT等
【2】绝缘垫
电芯之间绝缘垫，材料：芳族聚酰胺，芳纶1313
【3】热缩套管/胶带

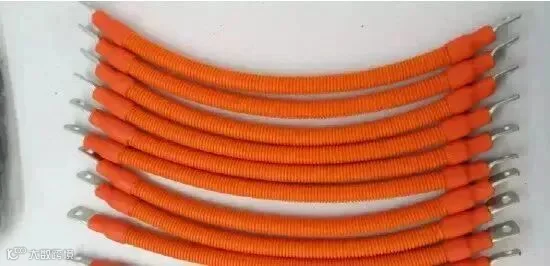

热缩套管、耐热套管/胶带，材料：PVC，PE，PET等
【4】密封圈

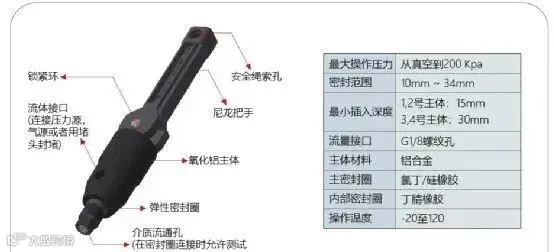

快速连接器密封圈，材质：氯丁/硅橡胶，丁腈橡胶等
四、热管理系统及材料
【1】冷却板

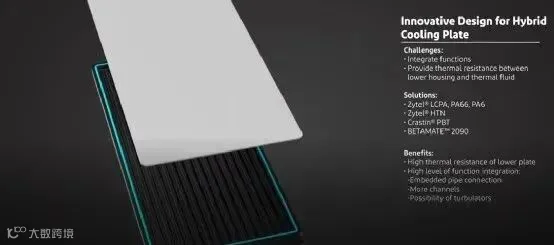

塑料冷却板，材料：PA66，PA6，PBT等
【2】冷却管

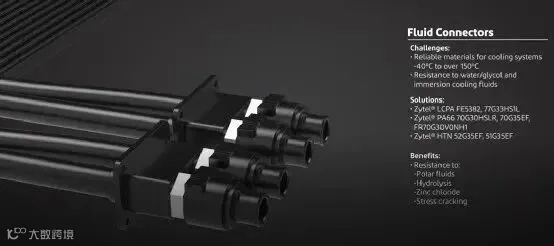

冷却管连接头，材料：PA，PPA

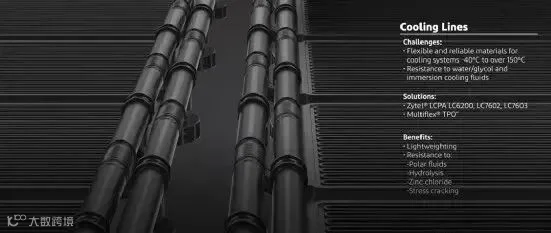

冷却管，材料：PA，TPO等

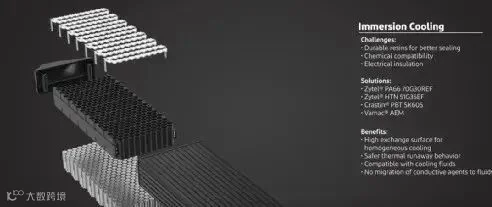

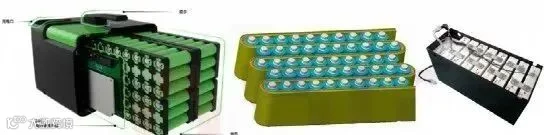

圆柱电芯模组浸没式冷却通道，材料：PA66,PPA,PET等

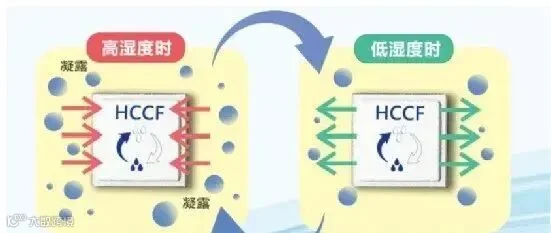

【3】HCCF 双向凝露控制纤维
【4】隔热泡棉
保温隔热泡棉，材料：LXPE
五、电池保护部件及材料
【1】阻燃泡棉
ECR阻燃泡棉，材料：PE等
【2】防水透气膜
电池组防水透气膜，材料：PTFE薄膜

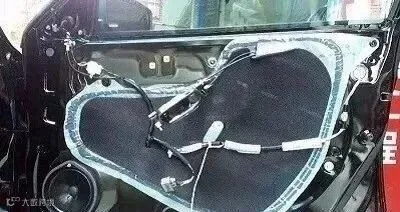

挡水膜，材料：EVA,PE,XPE等
【3】导热硅胶片

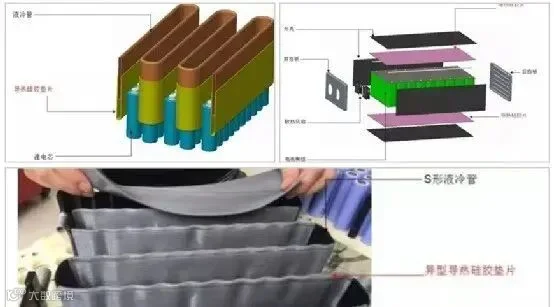

软性导热垫片，材料：硅胶
【4】环氧板

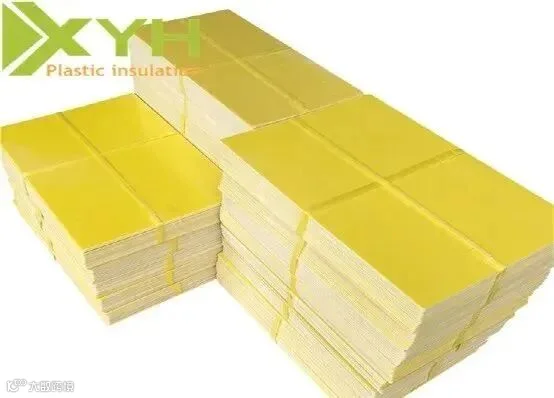

绝缘隔热板，材料：环氧树脂
【5】防护绝缘支架

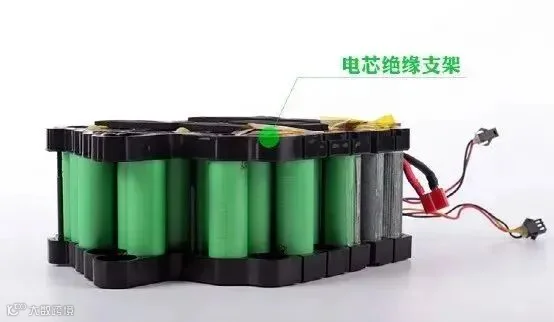

电芯防护绝缘支架
【6】电池皮
电池皮，材料：PI膜

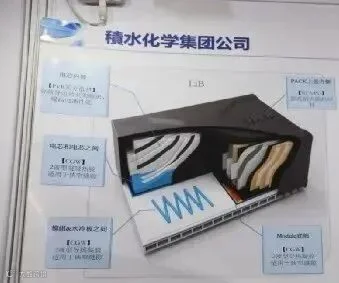

缓冲垫片、热防护、密封材料、界面导热、零部件粘接等高功能材料
六、其他电池包辅件及材料
【1】绝缘垫片/隔圈
锂电池绝缘垫片/隔圈，材料：硅胶等
【2】扎带及卡扣

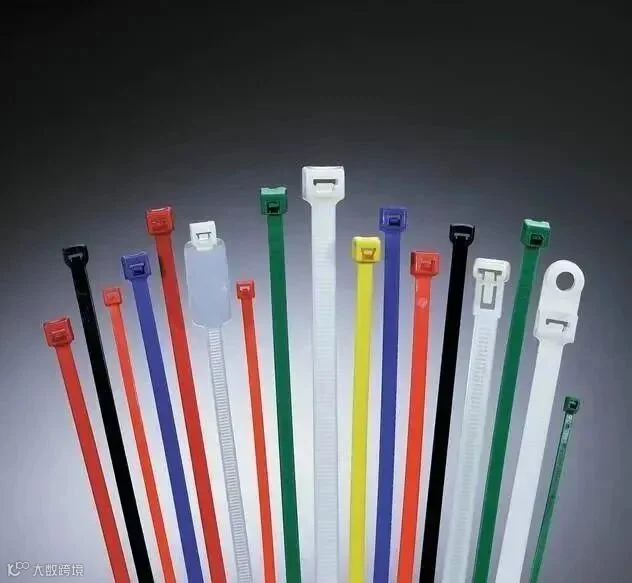

扎带及卡扣，材料：PA等
【3】平衡阀
平衡阀，材料：PTFE等
【4】结构胶
圆柱电芯与holder粘接需结构胶
电池模组内用胶
【5】胶带

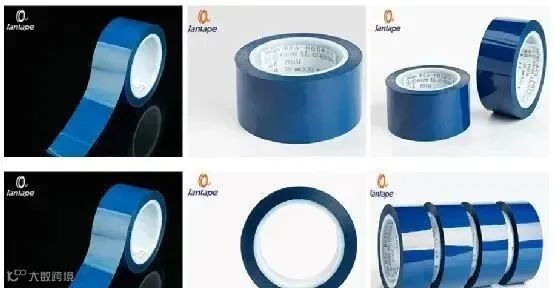

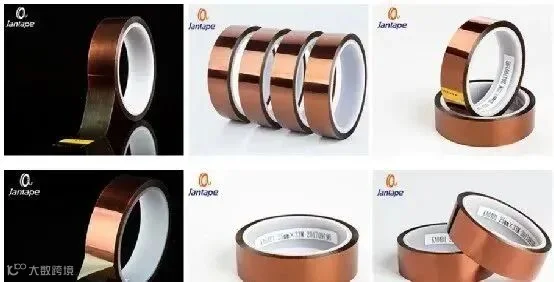

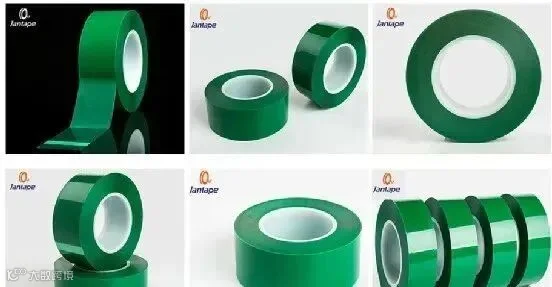

锂电池高温胶带，材料：PP,PET,PI等为基材
锂电池终止胶带，材料：BOPP薄膜为基材

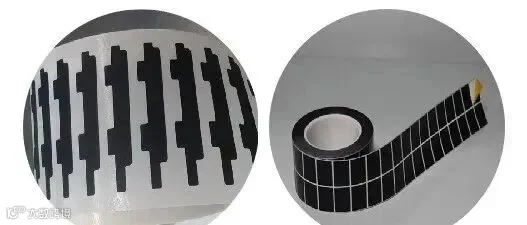

锂电池极耳胶带，材料：PI薄膜为基材
