1.1产品介绍
YZH4（国内型号）NS6-20、NS6.4-20、NS7-25型系列大功率升降照明灯是一种车载式全方位夜间应急照明系统。其光源采用主要采用LED灯，少量卤素灯、金卤灯。具有手动远程控制、自动复位、操作方便、功率大、亮度高、照射范围广、射程远等特点。其全方位定位，可安装在汽车或固定物上。可广泛用于各种夜间作业如消防照明、工程抢修、抗灾抢险、警案现场等应急照明。适合全天候工作。
1.2 安装

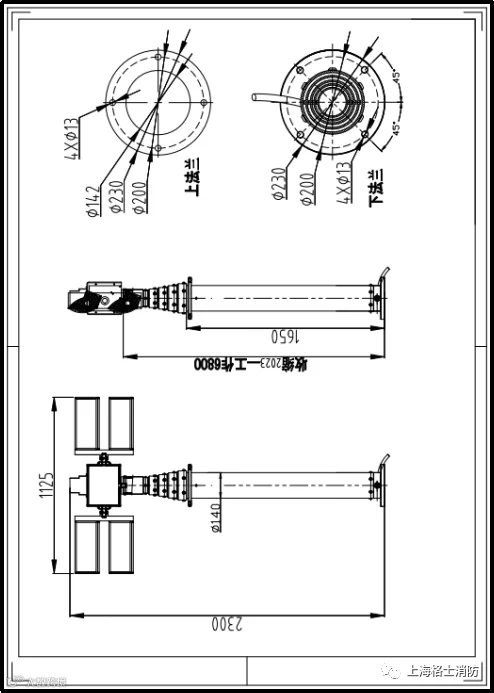

1.安装尺寸图 （1-1）
（注：因各个厂家需要的灯具不同，灯具尺寸请以实际为准）
图1-1
2.桅杆及灯头安装；

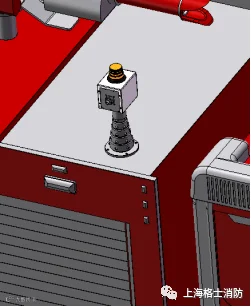

a.桅杆穿置车顶，放置云台与车厢平行。
b.灯具的安装：升降桅杆安装好后，将两组灯具插入云台旋转轴上，用随设备配的螺丝锁紧。禁止敲打。
注：安装过程中禁止敲、外力撞击、手动旋转云台。

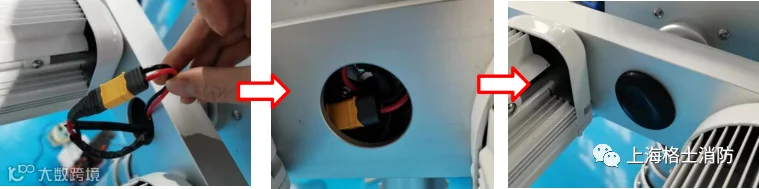

c. 插好连接器，并将连接器放置到铝管中，装好塑料闷头。

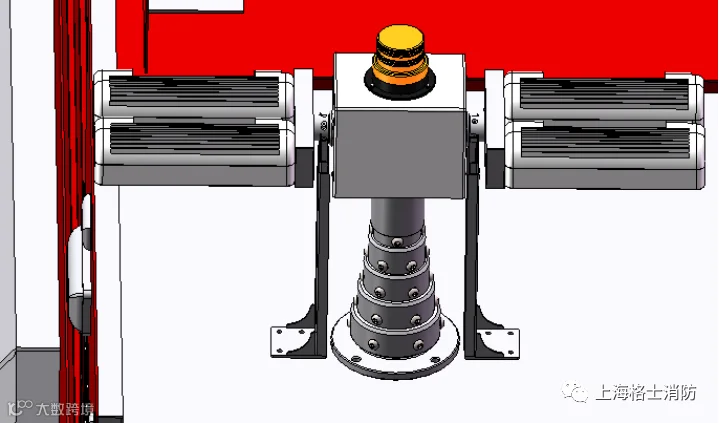

d.灯头托架：（安装时应必须考虑设计托架，可自行配做，可参考图1-3）
图1-3
特别提醒：用户在安装系统时，必须按照灯具复位后的高度，调整安装灯具托架，以保证灯具复位后，灯具重量支撑在托架上，防止汽车在开动中，因振动而引起云台传动部件和传动轴损坏。汽车转弯过程中，因为惯性可能导致云台旋转损坏传动部件，所以设计托架同时应限制云台旋转。
1.3 控制器
本系统支持有线控制器（图 1-4），使用此控制器，操作者可以升降桅杆，上下俯仰照明灯，左右旋转照明灯，开关照明灯和开关警示灯（可选）。控制器上的红色 LED 灯变亮时表示该LED灯所属按钮处于功能启动状态，可以操作；同时，控制器上安装了可显示的 LED 灯，以及与主线板进行通信的电路板。
图1-4

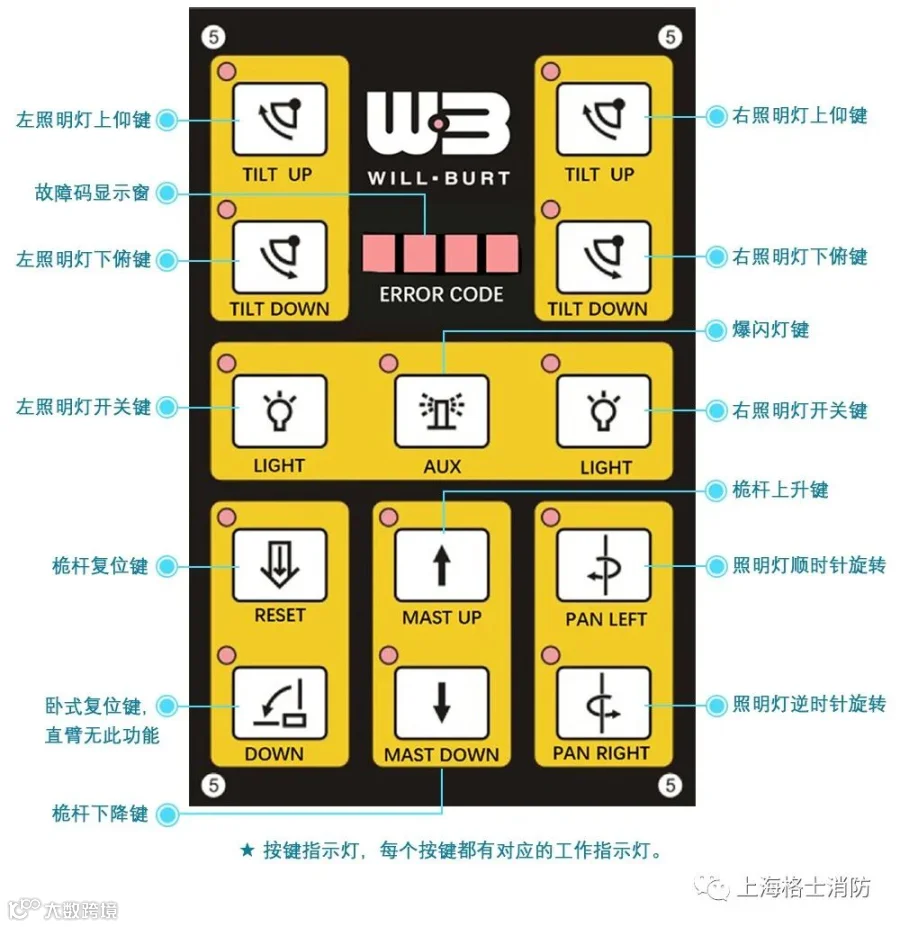

1.手持式控制器详细功能
2.快速使用
以下是 Chief直立式升降照明灯操作的快速小结，具体的步骤请遵循这个快速小结。如果在进行这些步骤的过程中需要紧急停止，请按下电箱上红色推/拉按钮，这将使系统电源断开，并将所有的空气从桅杆中放出。
1.确保车辆驻车制动器开启
2.确保上方没有障碍物
3.向上拉出接线盒上的红色推/拉按钮。
4.按下
提升桅杆。
当桅杆上升一定安全高度时，云台将会激活，只有 LED 灯变亮的控制器按钮处理功能启动状态。
5.按下
开启照明灯。
6.按下
和
按钮调节灯的垂直角度。
7. 按下
和
按钮调节灯的水平角度。
8.使用
按钮开启闪光灯/警示灯（如果已经安装）。
9.如有需要，按下
降低桅杆高度。
10.工作完成后，可采取下列步骤中的一个来回收桅杆。
●快速按下
（自动回收功能），推荐使用自动回收功能来回收桅杆。如要取消自动回收，请按下
按键。

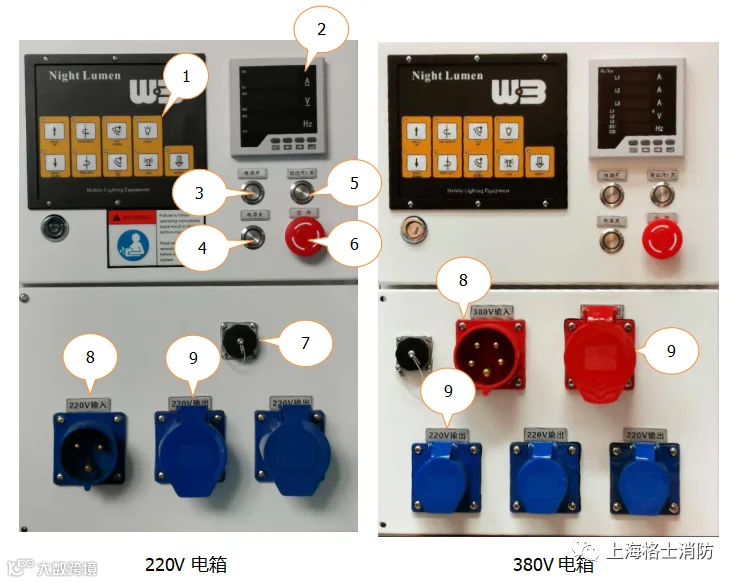

2.1电箱说明
1. 控制面板，和手控器功能相同，可以控制照明系统的升降、旋转、俯仰、开关灯、复位功能。
2. 电源综合表，显示电源电压、电流数据。
3. 电源开关按钮：照明系统总电压开关。
4. 电源开关：关闭设备总电源。
5. 输出开/关：按下时输出插头⑨将会有电输出。
6. 急停按钮：按下后设备紧急停止。
7. 手控连接航空插头。
8. 外接电源输入接头。
2.2电路图

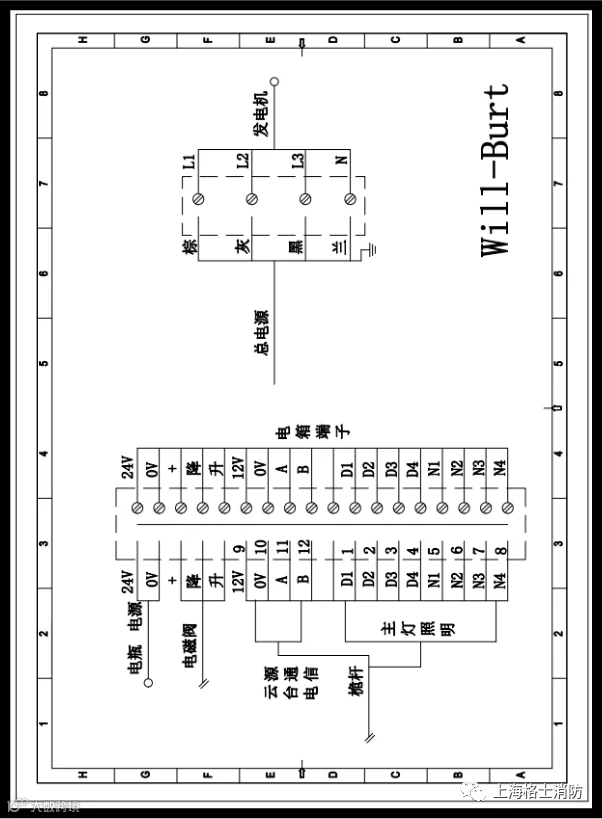

1.接线图如图

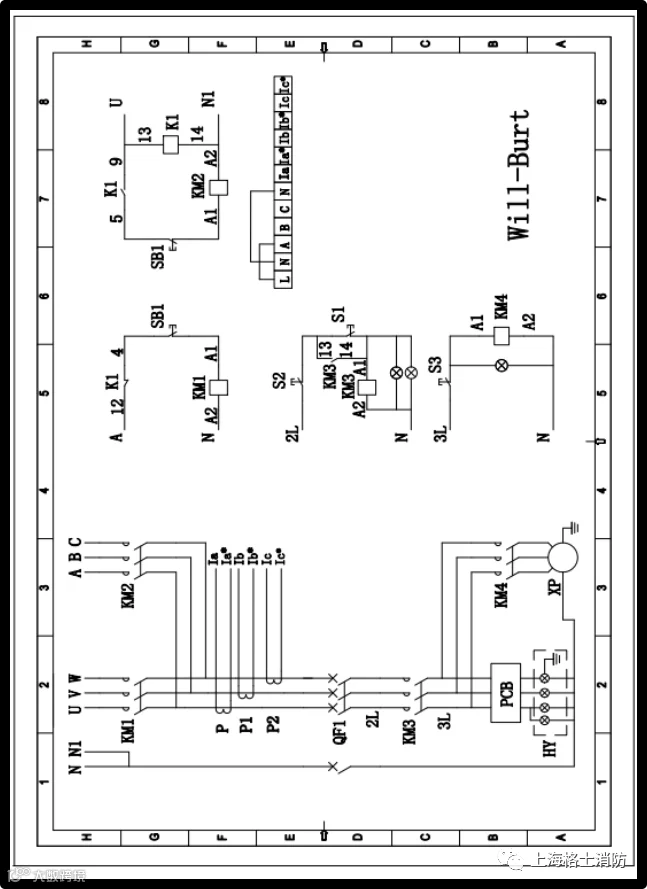

2 .380V电箱原理图

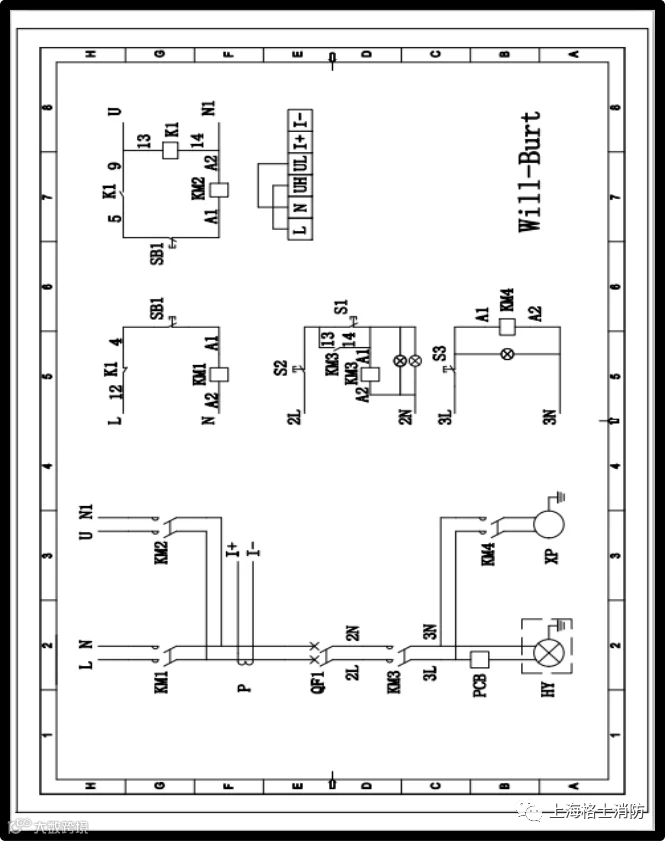

3.220V电箱原理图
2.3故障码处理
故障码/error code |
错误描述 Error description |
故障处理 Error solution |
E101 |
手控通信异常 Manual communication abnormal |
排查手控器连接线是否可靠连接 Troubleshoot the connection of the controller cable |
|
|
主控通信异常 Main communication error |
排查主控板通信线是否可靠连接 Check whether the communication line of the main control board is reliably connected |
E202 |
主控复位下降检测超过3分钟异常 Main reset lowering detection over 3 mins abnormal |
排查电磁阀是否正常或更换气压开关 Check if the solenoid valve is normal or replace the air pressure switch |
E203 |
主控复位倒下检测超过3分钟异常（卧式） Main control reset falling down detection over 3 minutes abnormal (horizontal) |
排查电磁阀是否正常或更换气压开关 Check if the solenoid valve is normal or replace the air pressure switch |
E301 |
云台通信异常 Pan&tilt communication abnormal |
排查云台连接线是否可靠连接 Check whether the pan&tilt cable is connected reliably |
E302 |
云台左电机限位故障 Pan&tilt left motor limit fault |
排查左电机限位光耦连接线或更换左限位光耦 Troubleshoot left motor limit optocoupler connect cable or replace left limit optocoupler |
E303 |
云台右电机限位故障 Pan&tilt right motor limit fault |
排查右电机限位光耦连接线或更换右限位光耦 Check the right motor limit optocoupler connect line or replace the right limit optocoupler |
E304 |
云台旋转电机限位故障 Pan&tilt right rotary motor limit fault |
排查旋转限位光耦连接线或更换旋转限位光耦 Check the rotation limit optocoupler connection line or replace the rotation limit optocoupler |
E305 |
云台激光测距故障 Pan&tilt laser distance measurement fault
|
更换激光测距模块 Replace the laser distance measurement module |
E306 |
云台复位超过1分钟异常 Pan&tilt reset over 1 minute abnormal |
排查限位光耦或电机是否损坏 Troubleshoot limit photocoupler or motor |
3.1 安全须知
●只有经培训合格的人员才能安装、维护本系统。●在使用本系统前请确认系统上方10米内无高压及其它障碍。并核实装置上是否有应有的空间自由度，若装置与其它任何障碍物碰撞，会引起设备损坏及人员伤亡。
●请勿近距离对人体照射。主灯点亮时切勿朝灯管观看，否则会使你暂时失去视力。●玻璃灯罩安装后方可调试运转。●云台、主灯、简易控制箱及手持式控制器内有高压，勿随意打开，否则造成的一切后果，本公司概不负责。●系统在工作状态时，切勿开动汽车，防止其它物品撞击车身和系统。以免损坏系统。●在危险区，诸如易燃、易爆区域请勿安装使用本系统。
3.2 保修承诺
Will-But Company生产的产品,在用户遵守保管、使用规定的条件下，向用户承诺：
1.本公司提供系统的安装、调试、培训服务。2.自出厂之日起，一年内出现质量问题包修。3.在保修期内，正常使用过程中出现故障，我公司将提供免费上门维修或送修。
质量保证书
1升降式移动照明设备保修期为一年；灯管及玻璃保修半年；
2保修期内维修请向维修人员出示该保证书；
3该保证书未盖销售商印章，在保修期内维修请向维修人员出示发票或能证明购买日期的证件；
4下列情形不能提供免费的保修服务：未按说明书操作造成故障损坏未经我公司允许，由其他未经公司授权的人员修理而造成的故障未经我公司允许，客户私自改造后造成故障由于客户供给设备电压不稳定和错误电压而在造成的故障；
5保修期过后，本公司提供终生有偿维修服务。
上海格士消防安全设备有限公司
服务热线：021-66796119，15316172119
