扫描电容微变显微镜（SCM）在芯片失效分析中具有重要的帮助。以下是一些应用示例：
芯片表面缺陷检测：SCM可以用于检测芯片表面存在的缺陷，如划痕、凹坑、污染等。这些缺陷可能会影响芯片的电学性能和可靠性，通过SCM进行检测可以及时发现并分析缺陷的原因，提高制造质量和效率。
金属化层损伤检测：在芯片制造过程中，金属化层的损伤是一种常见的失效原因。SCM可以用于检测金属化层的损伤情况，如裂缝、剥落等。这些损伤可能会影响芯片的导电性能和可靠性，通过SCM进二行检测可以找出失效的原因并采取相应的措施。
PN结缺陷检测：PN结是芯片中最重要的器件之一，其性能和可靠性对整个芯片的电学性能有很大的影响。SCM可以用于检测PN结的缺陷情况，如结深异常、结面缺陷等。这些缺陷可能会影响PN结的导电性能和可靠性，通过SCM进行检测可以找出失效的原因并采取相应的措施。

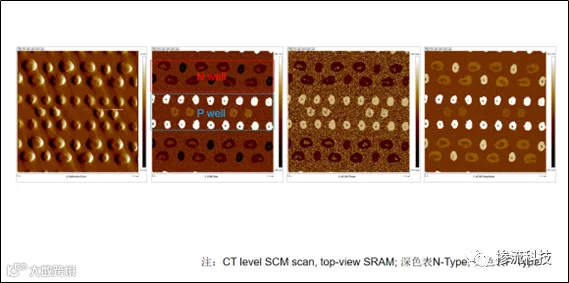

SCM 的应用主要在截面(Cross-section)上来呈现杂质的分布。另外就是在平面的分析能力，近来这方面的应用增多，可以是平面上 SCM 对载流子分布的检测，也可以是失效定位(特别在 SOI 应用上)，也可以是对 MOS 场效晶体管的基本检测与分析。

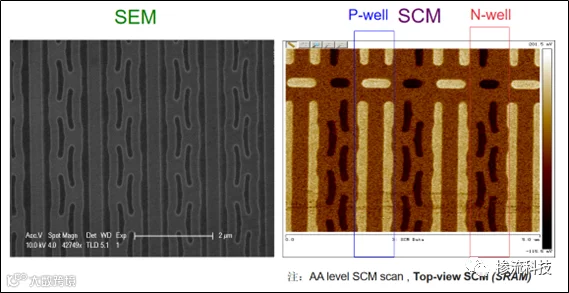

平面式SCM结果。左图是SEM像，以10kV拍照没有看到 P/N 的信息；右图是相对应的SCM像，有着明显的P/N影像。
案例1：

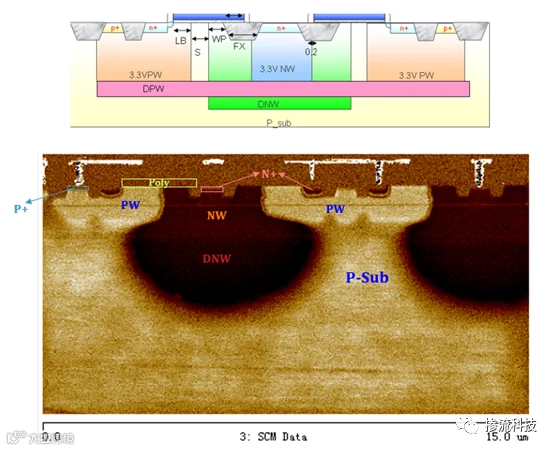

一个LDMOS(Power IC常常采用的平面MOS功率器件)的结构表征可以用SCM的技术进行很细致的剖析,对竞品分析很有参考价值, 请看实例展示:
案例2：
SRAM Fail bit nano-probing量测到PMOS high-Vt。
使用 SCM 的技术可以观测到N-型 Poly-Gate 的重掺杂因为制程的漂移而不正常的入侵到 P-型Poly-Gate，这样会造成 PMOS 的阈值电压(Vt)不正常的变大而开启电流过小，这造成整个 SRAM 里的这个bit失效，直到 SCM 结果出来才使得线上有较好的依据进行制程改善。

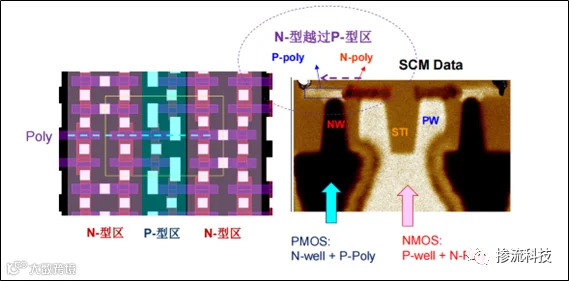

左图是SRAM的一个bit，表示出PMOS与NMOS的区域；
右图是SCM失效分析结果，紫色部分是说明，N-型掺杂不正常的影响到 P-型区域并造成PMOS的电性失效。
氧化层缺陷检测：在芯片制造过程中，氧化层的缺陷也可能会影响芯片的电学性能和可靠性。SCM可以用于检测氧化层的缺陷情况，如氧化层厚度不均匀、缺陷等。这些缺陷可能会影响芯片的性能和可靠性，通过SCM进行检测可以找出失效的原因并采取相应的措施。
总之，SCM在芯片失效分析中具有重要的作用，可以用于检测芯片表面的缺陷、金属化层的损伤、PN结的缺陷和氧化层的缺陷等。通过SCM的检测和分析，可以找出失效的原因并采取相应的措施，提高芯片的制造质量和效率。
