导读：储能系统热管控与消防策略

储能系统热管控与消防策略

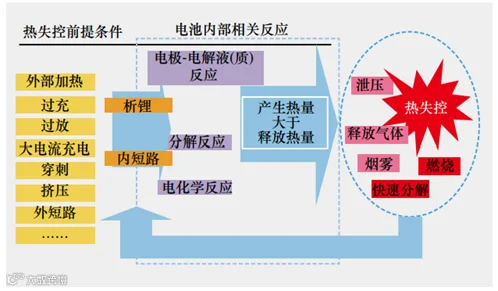

1、锂离子电池热失控特征提取

（1）热失控鉴别方法研究

通过BMS获得电池的温度、电压和电流等关键数据进行判断研究；
利用应变式传感器测量电池模组所受压力的方法；
检测电池内阻值的热失控鉴别方法；
通过采集电池泄露气体，并对气体成分及含量进行分析的热失控判断方法。

（2）热失控气体分析研究

电池热失控安全机制的关键问题，是如何准确地提取出热失控早期的气体数值。

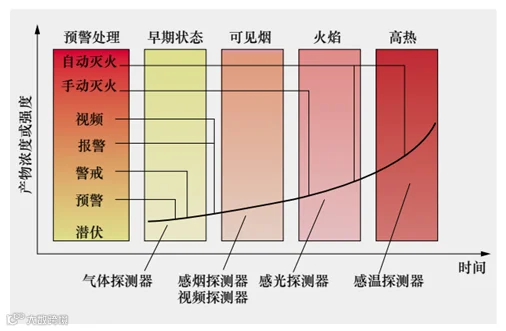

电池产生热失控，储能系统中温度、气体、光强等参数一定会产生异常。

经实验电池热失控主要检测氧、氮、CO、CO2、乙烯、丙烯含量。

2、风道设计

风道包括与空调出口连接的主风道、主风道内的挡风板、风道出口以及电池架两端的挡风板。（注：成本低，效率相对较高，是目前主流方案）

图1 电池簇内部气流走向图2 电池模组内部气流走向

3、空调制冷量设计

集装箱式储能系统舱内热量主要包括电池发热、舱体内外温差和太阳辐射作用，通过集装箱壁传入舱内的热量形成。

（1）储能电池系统热量P1

电池单体充放电能效为η；n为储能系统内电池单体数量；E为电池单体额定能量Wh；t1为充放电时间h。

（2）集装箱传热P2

K为传热系数W/(m2·K)；A为集装箱换热面积m2；∆T1为集装箱内外温差K。

由集装箱的传热过程可知，集装箱舱体内部、外部和舱体间为对流传热，舱体壁面间是导热传热，故传热系数K表达式为：

hw和hn 为舱体外、内壁传热系数W/(m2·K)；λi为舱体壁面各层导热率W/(m·K)；δi为舱体壁面各层厚度m。

综上：储能系统总热量
