储能液冷方式-侧冷未动，直冷先行！

材荟智造

2024-06-05

导读：储能液冷方式-侧冷未动，直冷先行！

储能系统最初的散热方式由最初的风冷，逐渐形成液冷的天下，而液冷的方式在底部已经不能完全满足所需的散热性能，现在有的厂家已经具备侧面散热，甚至底部+侧面并行的散热方式对储能集成进行高效率的换热，而浸没式也是储能厂家正在加紧储备的一种散热技术。

在这么多的散热方式中，近期又有一种大家并不陌生的液冷散热方式出现在大家的面前，它就是汽车常用的电池冷却方式——直冷散热

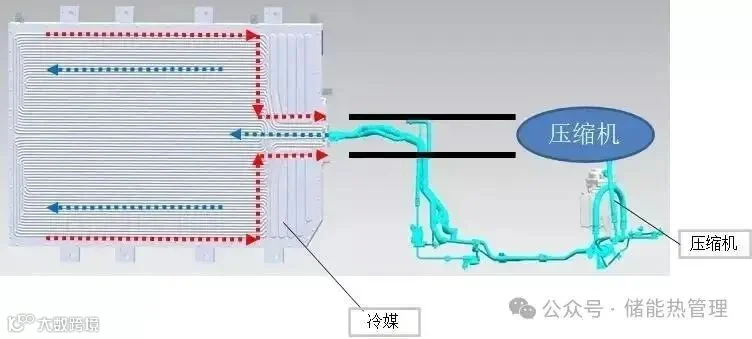

冷媒直冷：

采用空调系统制冷剂（R124a、CO2 等）直接对动力电池进行冷却，制冷剂通过储液罐和膨胀阀后变成低温低压的液态制冷剂直接与电池包内部的冷却板进行热交换，进而将动力电池内部的热量带出。直冷模式制热效果较好，但制冷剂用量大、成本高，且对电池一致性要求高。

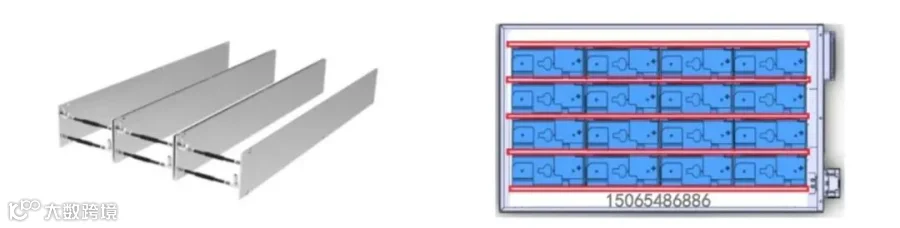

直冷板的原理及特点：

直冷板是一种通过直接与大气接触散热的散热方式。直冷板散热器的散热片基本上是平面板，表面有大量的采用薄肋片或者突起物，以扩大散热面积，促进空气流动，加快换热。采用直冷散热方式的散热器和散热片一般比较薄，因此需要高强度的材料制成。直冷板散热器具备体积小，重量轻，结构简单等优点，非常适用于轻薄笔记本、平板电脑等小型设备。

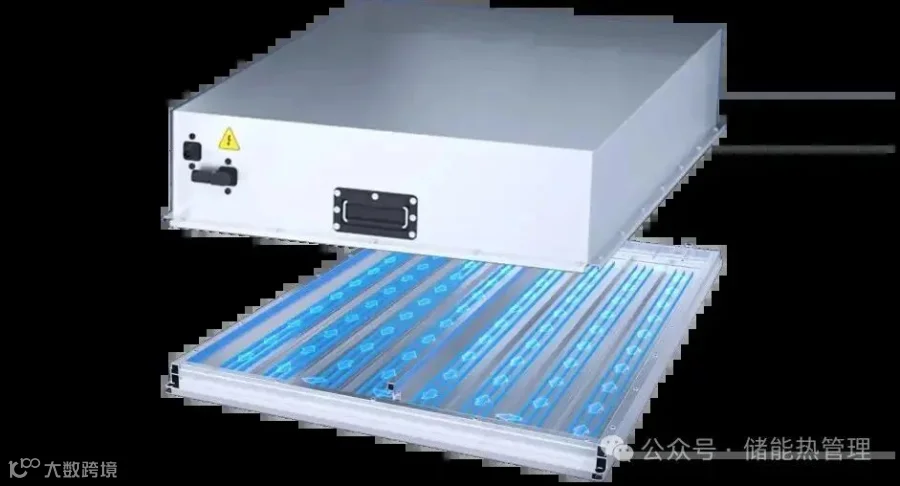

液冷板的原理及特点：

液冷板是基于液体对热能的高传导特性进行散热的，通俗来讲就是液体散热。液冷板与直冷板不同，液冷板通过一根或者多根导热管传递热量，同时利用内部液体对热量的吸收和传导散热。液冷板散热器的导热管由高热导率的材料制成，液体则是高热容、低黏度、高热导率、不易结晶的工质。液冷板的散热能力比较强，可以在大功率的电能密集设备下长期工作，如高性能游戏本或服务器等。

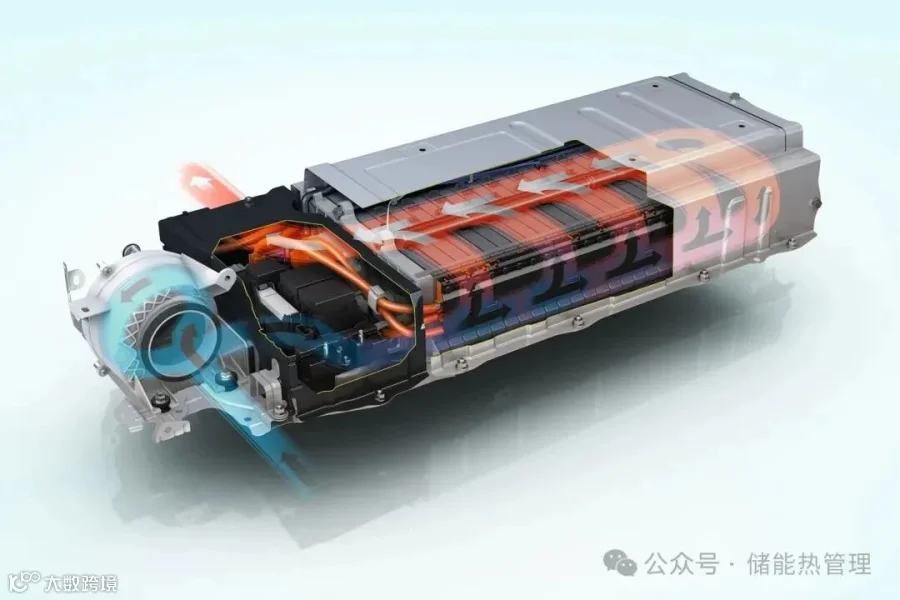

汽车电池直冷散热是一种电池热管理技术，它利用液态冷却剂直接接触电池单体或电池模块，通过热交换将电池产生的热量迅速带走，从而维持电池在适宜的工作温度范围内。这种散热方式相比传统的风冷散热具有更高的散热效率和更小的体积占用。

直冷散热系统通常由冷却液循环泵、冷却液管道、冷却液散热器、温度传感器等部件组成。冷却液循环泵负责驱动冷却液在系统中循环流动，冷却液管道则负责将冷却液输送到电池单体或模块中，冷却液散热器则用于将冷却液中的热量散发到环境中，温度传感器则用于实时监测电池和冷却液的温度，以确保系统正常运行。

直冷散热技术的主要优势在于其高效的散热能力和对电池温度的精确控制。由于冷却液直接接触电池单体或模块，因此可以迅速将热量带走，避免了电池热失控的风险。此外，直冷散热系统还可以通过调节冷却液流量和散热器风扇的转速等方式，实现对电池温度的精确控制，从而优化电池的工作性能和使用寿命。

然而，直冷散热技术也存在一些挑战和限制。首先，由于需要额外的冷却液循环系统和散热器等设备，因此会增加整车的重量和成本。其次，冷却液的选择和循环系统的设计也需要考虑到电池的安全性和可靠性等因素。此外，直冷散热技术还需要与电池管理系统等其他技术相结合，以实现对整个电池系统的优化和控制。

总的来说，汽车电池直冷散热技术是一种有效的电池热管理技术，它可以提高电池的工作性能和使用寿命，但需要综合考虑成本、安全性、可靠性等因素。随着电动汽车市场的不断发展和技术的不断进步，相信直冷散热技术将会得到更广泛的应用和优化。

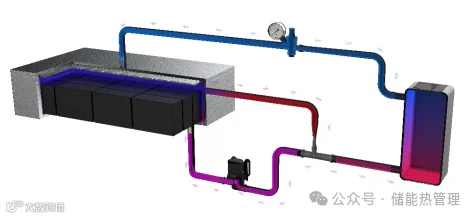

与汽车电池直冷散热类似，储能直冷散热也采用液态冷却剂直接接触储能设备的方式，通过热交换将产生的热量迅速带走。储能直冷散热系统通常包括冷却液循环泵、冷却液管道、冷却液散热器、温度传感器等部件。冷却液循环泵负责驱动冷却液在系统中循环流动，冷却液管道将冷却液输送到储能设备中，冷却液散热器则将冷却液中的热量散发到环境中。温度传感器实时监测储能设备和冷却液的温度，以确保系统正常运行。

储能直冷散热技术的主要优势在于其高效的散热能力和对储能设备温度的精确控制。由于冷却液直接接触储能设备，可以迅速将热量带走，避免了设备热失控的风险。此外，通过调节冷却液流量和散热器风扇的转速等方式，可以实现对储能设备温度的精确控制，从而优化其工作性能和使用寿命。

储能直冷散热技术特别适用于大规模和长时间储能的场景，如新能源电站、数据中心等。在这些场景中，储能设备需要持续、稳定地运行，且产生的热量较大，传统的风冷散热方式难以满足要求。而储能直冷散热技术具有导热率高、散热更均匀、能耗较低、占地面积少等优势，可以更有效地解决散热问题，提高储能系统的效率和可靠性。

然而，储能直冷散热技术也存在一些挑战和限制，如需要额外的冷却液循环系统和散热器等设备，增加了系统的复杂性和成本。此外，冷却液的选择和循环系统的设计也需要考虑到储能设备的安全性和可靠性等因素。

近日某知名储能集成厂家实力发布了新一代直冷储能解决方案，开创了行业先河。

该储能系统搭载了最新的电池安全和热管理技术，相较于传统液冷产品，它采用了独特的冷却介质，在泄露的情况下会转变为气态，可有效避免常规冷却介质泄露后导致的电气故障及热失控情况发生；同时，整个制冷调节过程减少一次换热，能效比提升30%以上。

与此同时，它还构建了多达8道安全防线，可实现储能系统全方位立体防护，并实现长寿命、高效率、强环境适应性、配置灵活、便捷交付运维5大性能升级。对未来储能技术的深度发展，具有划时代意义。

再次把车规级直冷技术借用到储能液冷上面，将会是后续替代其他储能液冷方式的新趋势吗? 让我们是拭目以待！
