eVTOL飞行安全丨为什么电机铁芯是关键？

传统的电机铁芯制造主要采用铆接、焊接等机械紧固方式，这些工艺存在诸多固有缺陷：机械固定件增加了铁芯重量和体积，铆接和焊接过程会破坏硅钢片的绝缘层，导致涡流损耗增加，同时在高频振动下易出现松动，影响电机的可靠性。自粘结铁芯技术的出现为其提供了革命性的方案。

1、自粘结技术的基本工作原理

自粘结铁芯技术工作原理是在硅钢片表面涂覆一层特殊涂层，在特定的温度和压力条件下会融化并固化，从而将铁芯粘结成一个整体。固化粘结后的铁芯可避免电工钢在加工焊接、铆扣所产生的应力以及铁损变化，提高电机整体性能，同时降低铁芯转动时所产生的振动和噪音。

2、电磁能量转换的优势机制

在电机的电磁能量转换过程中，铁芯的性能直接影响着能量转换效率和损耗水平。自粘结铁芯通过材料优化和结构创新，在这方面展现出显著优势。

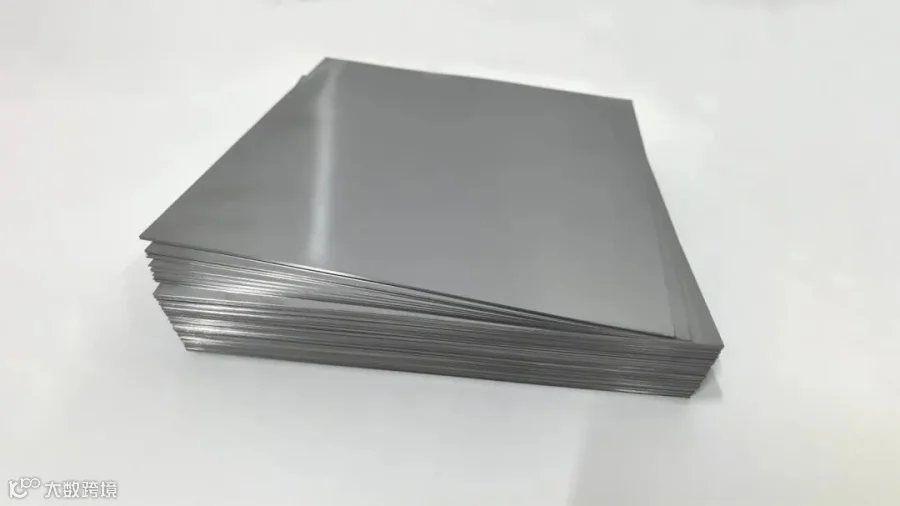

先进的自粘结铁芯技术采用0.05-0.2mm超薄硅钢片，可将涡流路径限制在更狭小的空间内。同时，配合2-3μm的均匀粘结剂绝缘层，通过减少涡流路径，使高频工况下的涡流损耗降低15%-30%。

自粘结铁芯通过全表面粘结形成无接缝的一体化结构，消除了传统铁芯中层间的微小间隙，减少了磁路的磁阻，还避免了层间漏磁，提高了磁通量的利用率。在磁滞损耗控制方面，自粘结工艺保持了硅钢片原有的磁性能。全表面贴合结构使磁畴在交变磁场中的运动更加顺畅，华磁技术自粘结铁芯可使磁滞损耗减少10%以上。

3、高频工况下的性能表现

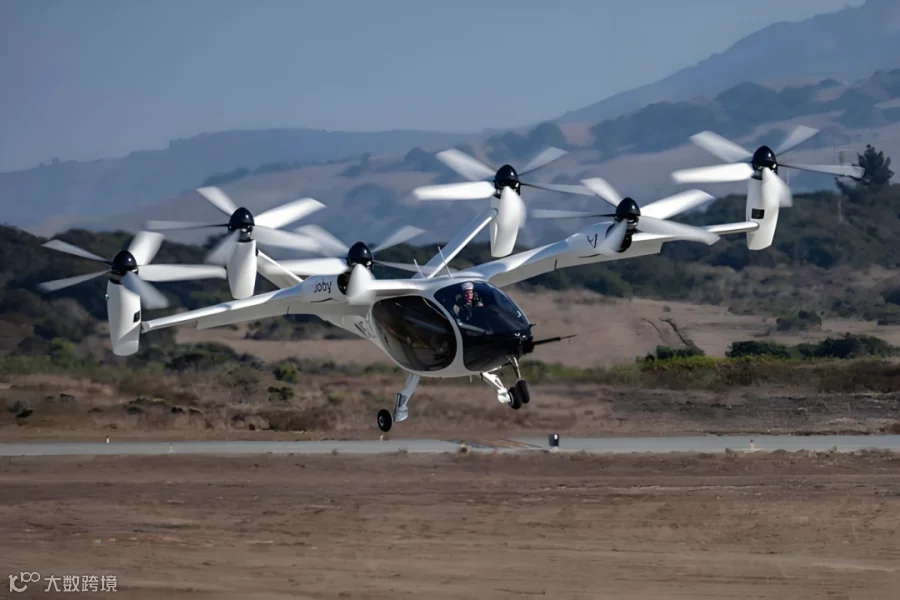

eVTOL电机在实际运行中需要频繁经历启动、加速、高速巡航、减速、急停等复杂工况，在高频工况下，传统铁芯的涡流损耗和磁滞损耗会急剧增加，导致电机效率下降、温升过高，甚至引发故障。

例如，华磁技术推出的1J22特种软磁合金自粘结铁芯，在同体积下功率密度提升35% 以上，重量降低40% 以上。1J22特种软磁合金的饱和磁通量密度可达2.4T，相比普通硅钢提升30% 以上，配合自粘结工艺的高叠片系数（97%以上），可使同体积电机的功率密度提升30% 以上。

1J22特种软磁合金的自粘结铁芯在eVTOL电机中展现出卓越性能：同体积下扭矩增大30%，同扭矩下体积降低25% 以上，同扭矩下重量降低50% 以上，同重量下载重增加22% 以上。自粘结铁芯在高频工况下性能优越。

1、整体刚性结构设计

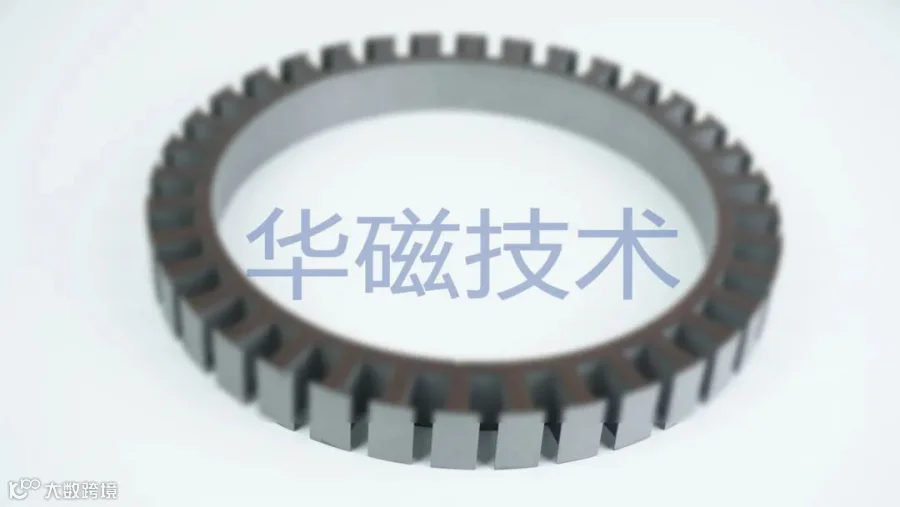

eVTOL在飞行过程中会面临复杂的力学环境，包括强振动、大加速度、冲击载荷等。自粘结铁芯通过全表面粘结形成整体刚性结构，粘结强度达到2-4N/mm²，是传统焊接结构的10倍以上，在20000rpm高速旋转下无叠片松动风险。

整体刚性结构设计带来了多重安全优势。首先，无机械接触点的设计使应力分布更加均匀，避免了传统铁芯中机械固定点的应力集中问题。其次，一体化结构大大提高了铁芯的抗变形能力，能够更好地保持电机的气隙精度，确保磁性能的稳定性。第三，整体结构的高刚性能够有效传递电机运行过程中的各种力和力矩，提高了电机系统的动态响应特性。

2、振动与冲击的抵御能力

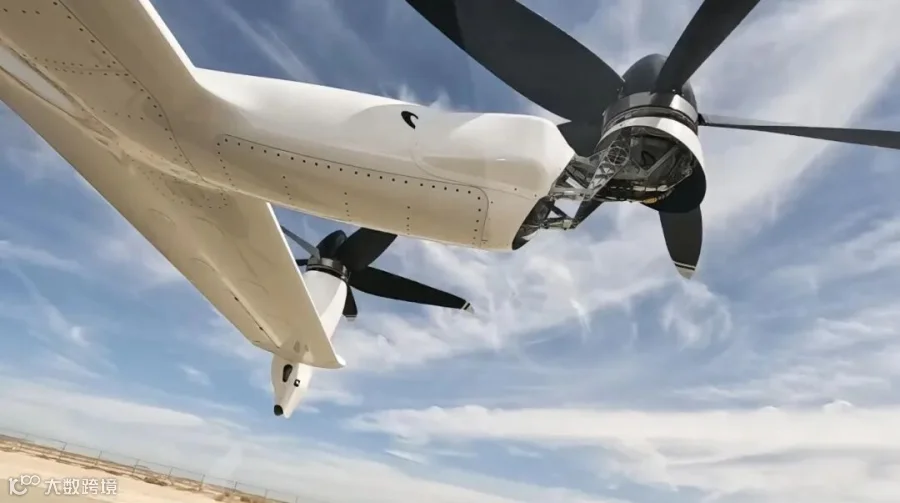

eVTOL的飞行特性决定了其电机必须具备优异的抗振动和冲击能力。在垂直起降过程中，电机需要承受巨大的加速度载荷；在飞行过程中，会受到气流扰动引起的振动；在着陆时，又会面临冲击载荷。这些动态载荷对电机铁芯的结构完整性提出了严峻挑战。

自粘结铁芯电机相对于传统焊接和铆接方式，电机振动、噪音降低5%，电机扭矩、效能提高5%，温升可以降低5-10℃。

在冲击载荷方面，自粘结铁芯的表现同样优异。由于没有机械固定件，避免了冲击载荷下机械连接部位的应力集中和疲劳损伤。同时，粘结剂的韧性能够在冲击过程中发生一定的变形，通过材料的塑性变形吸收冲击能量，保护铁芯的结构完整性。

3、疲劳寿命的显著提升

电机在长期运行过程中，铁芯会承受周期性的电磁力和机械力作用，容易产生疲劳损伤。自粘结铁芯通过无机械接触点的设计，从根本上解决了疲劳断裂问题。自粘结铁芯可在频繁的启动、停止循环中保持稳定性能，降低飞行中电机故障的概率。

此外，自粘结工艺对材料性能的保护也是提高疲劳寿命的重要因素。自粘结工艺全程无高温焊接与机械冲压应力，通过半固化涂层的韧性缓冲与均匀加压固化，最大限度保留了软磁材料（硅钢片或1J22等）的原始性能。自粘结铁芯因加工导致的性能劣化率通常低于5%，而传统工艺的劣化率常超过20%，甚至达到30%以上。

1、 铁损降低与温升控制机制

电机的温升控制是确保其安全可靠运行的关键因素之一。在电机运行过程中，铁芯会产生铁损（包括磁滞损耗和涡流损耗），导致电机温度升高。当温度过高时，甚至可能引发电机故障。

自粘结铁芯通过降低铁损从源头上控制了电机温升。自粘结铁芯可减少涡流损耗15%-30%，提高电机能效，适用于高速、高功率密度应用。在磁感应强度为1.5T、50Hz 的测试条件下，自粘结铁芯的铁芯损耗降低了约5%，励磁电流降低了9%。

自粘结铁芯的结构特点有助于改善热传导性能。在极端温度环境下，自粘结铁芯展现出卓越的稳定性。华磁技术针对性开发了耐温达220℃的航空级自粘涂层，通过精准控制涂层B 阶段反应程度及固化参数，确保在高温环境下仍能维持足够的垂直拉拔力，远高于传统铆接结构的粘结强度。这种耐高温性能对于eVTOL在高温环境下的安全运行具有重要意义。

2、极端环境下的稳定性

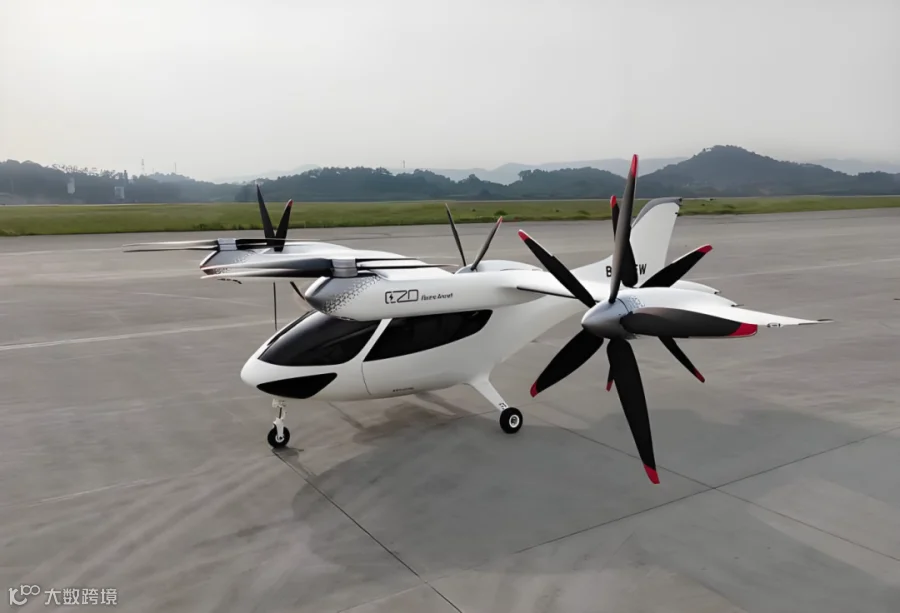

eVTOL的飞行环境复杂多变，可能面临高温、低温、高湿度等极端条件。在这些恶劣环境下，电机的热稳定性对飞行安全至关重要。

自粘结铁芯在极端环境下展现出优异的适应性。其涂层兼具绝缘与导热双重特性：既通过2-3μm的均匀膜层阻断片间环流，又能填充叠片间隙提升轴向导热效率，使铁芯温升及散热更均匀，避免局部过热导致的磁性能劣化。

在低温环境下，自粘结铁芯同样表现出色。粘结剂在低温下仍能保持良好的粘结性能，不会因为热胀冷缩而产生开裂或脱落。同时，一体化的结构设计避免了不同材料间的热应力问题，提高了低温环境下的结构稳定性。

结论

一体成型自粘结铁芯技术通过提升电机的效率、可靠性和热安全性，有效解决了eVTOL在复杂工况下面临的安全挑战，是支撑eVTOL商业化发展的关键技术之一。

随着eVTOL产业的快速发展和技术的不断进步，自粘结铁芯技术必将在保障飞行安全、推动产业发展方面发挥更加重要的作用。
