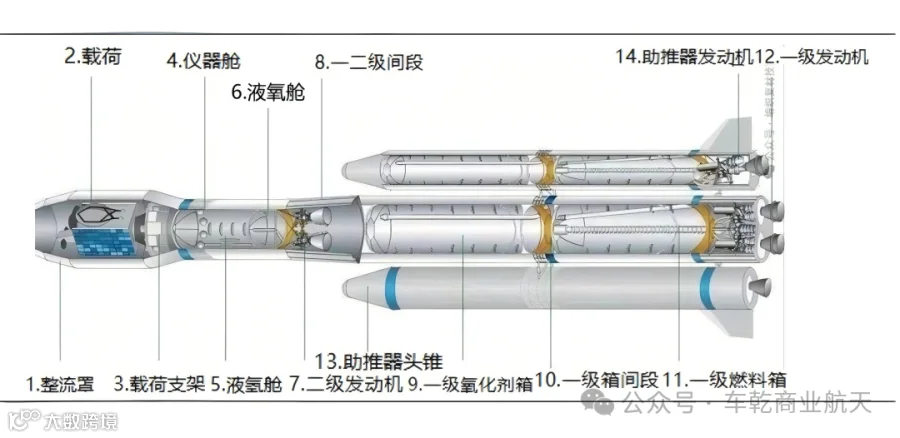

商业航天-运载火箭系统构成

推进系统火箭的“心脏”，产生推力将火箭推向太空。相比固体火箭，液体火箭凭借其发动机在高运力和可回收前景方面带来的成本优势，更加适合未来商业航天运载的应用场景。

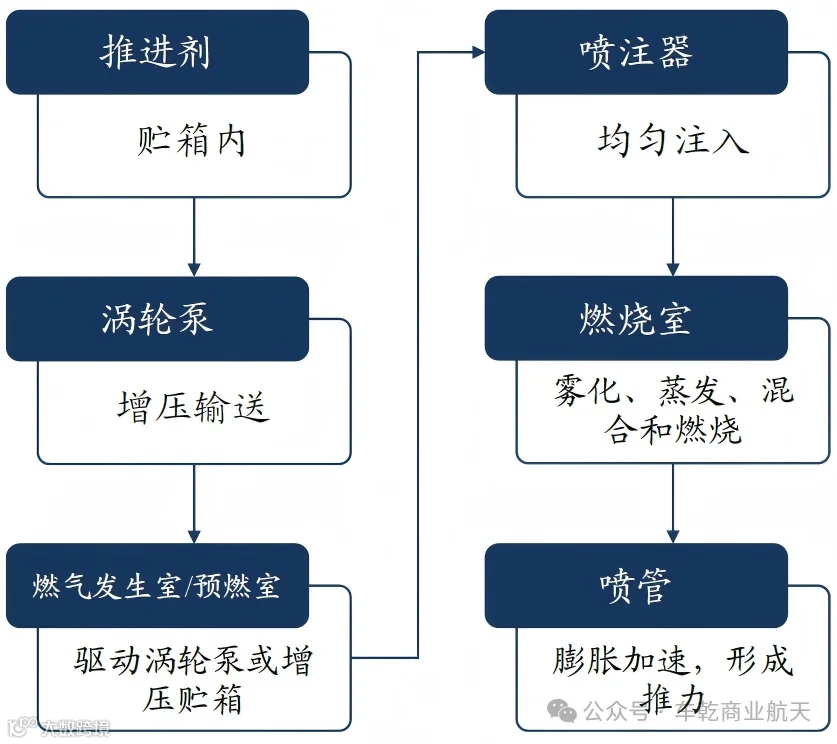

• 火箭发动机：通过燃烧推进剂产生高温高压气体喷出产生反作用力，根据使用环境通常分为海平面型发动机和真空型发动机。根据推进剂类型分为液体发动机（如液氧/煤油、液氢/液氧、液氧/甲烷）和固体发动机。液体火箭发动机在结构上更为复杂，组部件数量更多，主要由推力室、涡轮泵、燃气发生器（或预燃室）、点火装置和各种阀门、调节器、管路等组成。

• 推进剂输送系统：包括泵、阀门、管道等，负责将贮箱内的燃料和氧化剂稳定地输送到发动机燃烧室。

• 增压系统：确保贮箱内压力稳定，防止发动机涡轮泵发生气蚀。

制导、导航与控制系统这是火箭的“大脑”和“神经中枢”，负责控制火箭的飞行姿态和轨道。

• 制导系统：计算火箭当前的位置和速度，并与预定轨道进行比较，发出修正指令。

• 控制系统：接收制导指令，通过摆动发动机喷管（推力矢量控制）或调整姿态控制发动机（游机）或者栅格舵，调整火箭的飞行和再入姿态（俯仰、偏航、滚动）。

• 测量传感器：包括陀螺仪、加速度计等，实时感知火箭当前的运动状态。

• 电源系统：为火箭上的所有电子设备提供电力，通常使用蓄电池，该系统是保障火箭正常飞行的生命线。

• 遥测系统：将火箭内部各系统的参数（如温度、压力、电压、振动等）实时发送回地面，监控火箭的健康状态。

• 外测系统：利用雷达和安装在火箭上的应答机等设备从外部测量火箭的飞行轨迹（位置、速度），确保火箭的飞行轨迹可控。外测系统通常需地面配合。

• 时序控制系统：按照预先设置的时序，自动控制发动机点火、关机、级间分离、整流罩抛离、再入等关键动作，确保火箭各系统按顺序协同工作。

• 供配气系统：供配气系统中，提供高压的高纯氮气（用于管路吹除、置换）、高纯氦气（用于火箭贮箱增压）、压缩空气（用于气动阀门），气体均贮存于高压气瓶组

负责在飞行过程中按预定程序完成级间分离、整流罩分离、星箭分离等关键动作，通过爆炸螺栓、分离火箭、弹簧推杆等装置，安全可靠地抛掉已完成工作的子级或无用结构，减轻火箭重量，提高飞行效率。

• 热分离: 级间分离时，火箭一级发动机关机，二级发动机点火，然后一二级间的爆炸螺栓再解锁。二级发动机会推动二级向前飞行实现分离。

• 冷分离：级间分离时，火箭一级发动机关机，二级主发动机先不点火，级间爆炸螺栓解锁后，二子级上的正推小火箭和一子级上的反推小火箭点火（长5，长7，长8采用这种方式）/气动推杆（朱雀3号采用这种方式），将一二级推向相反方向，一二级完全分开一段距离以后，二级主发动机再点火。







安全自毁系统是保障火箭飞行安全的最后防线，主要是为了保护公众和环境安全而设置的。安全系统包括运载火箭上的自毁系统和地面的无线电安全系统两部分。当火箭飞行出现严重故障，可能危及地面人员或重要设施安全时，该系统会接收指令引爆火箭，使其在空中解体，避免更大的灾难。

主要用于在发射前对运载火箭进行初始方位定向。瞄准系统由地面瞄准设备和运载火箭上的瞄准设备共同组成，将瞄准参数装订到火箭控制系统中，确保火箭发射后能精确入轨。

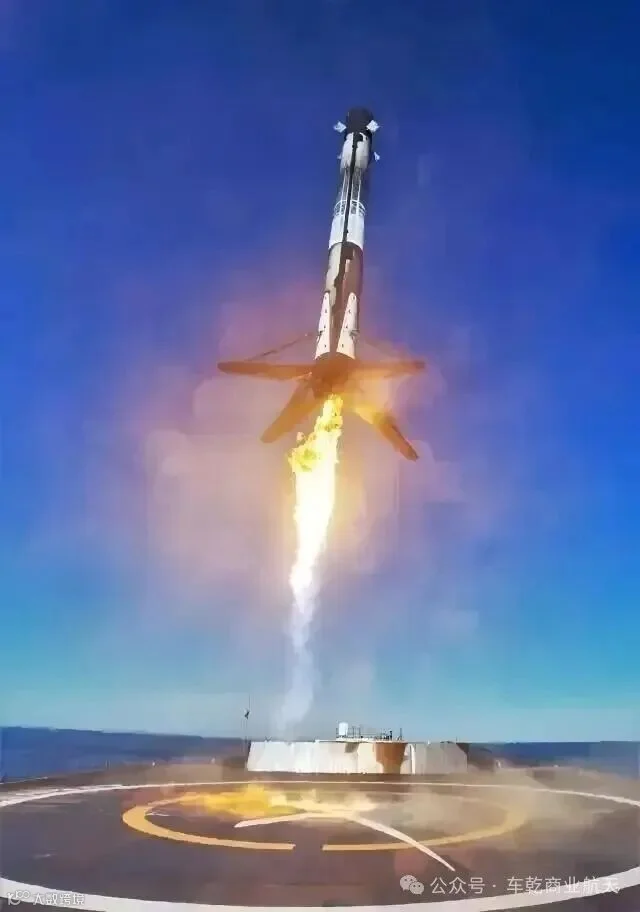

• 着陆腿：用于可回收火箭一子级垂直降落时的支撑和缓冲。

• 栅格舵：利用空气动力产生控制力矩，调整火箭飞行姿态，是一种用于控制火箭飞行姿态和实现精准回收的关键装置。

• 热防护系统：在火箭一子级箭体（特别是底部和栅格舵）覆盖防热涂层或烧蚀材料，以耐受再入大气层时产生的高温。
