结构件作为火箭、卫星的“骨骼与外壳”，是航天装备的基础核心载体，承载着整箭、整星的力学传力、外形防护、设备集成、环境适配等核心功能，其材料选型、制造工艺、加工精度直接决定航天飞行器的运载能力、在轨寿命、复用性能与发射可靠性。相较于航天电子、动力发动机等核心部件，结构件产业链国产化程度最高、量产落地最快、民营参与度最深，也是商业航天产业链中确定性极强的优质赛道。
（一）箭体主体大件
1.助推级 / 一子级箭体筒段
核心定义：
火箭最底部第一级主体筒身，液体 / 固体通用，可回收火箭一子级是复用核心载体；捆绑式火箭额外包含助推器整体筒段。
核心功能：
整箭主要承力骨架，承受起飞过载、气动载荷、轴向推力、弯曲扭矩；
容纳内部贮箱、管路、电缆、伺服机构等所有一级单机；
传递推力至上面级与整流罩，是全箭力学承载基础。
技术要求：
铝锂合金、高强度铝合金，减重 + 高刚度；可回收版要求抗冲击、重复起降疲劳寿命；
商业航天配套特点：
民营可回收火箭（蓝箭、星河动力、天兵、星际荣耀）一子级筒段尺寸更大、壁厚优化、复用工况严苛，是大结构件价值量最高品类之一。
代表企业：
航天八院149厂（上海航天设备制造总厂）
国内大型箭体筒段总装核心单位，工艺成熟、可靠性极高，承接国家级主力火箭批量生产任务，具备全流程研发制造、力学验证能力。
中航重机
航空航天高端锻造龙头，金属晶粒致密性高，结构强度、抗振动抗疲劳性能优异，适配可回收火箭严苛承载工况。
宝钛股份
国内宇航钛材绝对龙头，产品耐低温、抗腐蚀、高强度，适配液氧甲烷可回收火箭极端工况，解决低温结构冷脆难题。
广联航空
民营大结构总成龙头，具备大直径筒段卷制、搅拌摩擦焊一体化成型能力，子公司跃峰航天实现商业火箭筒段批量量产，交付效率高。
超捷股份
深度绑定民营可回收火箭，适配液氧甲烷火箭轻量化、高复用性需求，结构一体化成型，批量交付能力行业领先。
泰胜风能
依托大型钢结构卷制、焊接核心技术，低成本、规模化量产优势突出，供应中科宇航力箭系列超60%箭体主体结构。
上海沪工
采用激光电弧复合焊接工艺，筒段焊接变形小、气密性高、一致性强，适配国家队火箭批量生产标准。
派克新材
高端环形锻件龙头，整体锻造成型替代拼焊结构，有效减重20%，残余应力低，完美适配可回收火箭重复起降疲劳工况。
豪能股份
复材一体化成型工艺成熟，产品良品率达98%，相较传统金属筒段减重15%以上，适配商业火箭极致轻量化需求。
2.二子级 / 上面级筒段
核心定义：
一子级分离后继续入轨的二级筒段，包含远征 / 太空摆渡类上面级整体筒身，尺寸小于一子级。
核心功能：
承接一子级分离后的载荷，承载二级发动机、贮箱、姿控动力；
高空稀薄大气环境下维持箭体气动外形与结构稳定；
上面级筒段还要满足长时间在轨、多次变轨、空间环境辐照适配。
技术要求：
更极致轻量化，优先铝锂合金 + 薄壁结构；
耐高空低温、空间辐照、微流星体防护；
对接精度高，保证与级间段、整流罩精准分离。
商业航天配套特点：
商业星座组网大量依赖上面级批量入轨，筒段走向标准化、批产化、轻量化。
代表企业：
航天八院149厂
国内传统火箭二级、上面级舱段核心总装单位，高空力学、热环境适配经验成熟，对接精度与在轨稳定性行业顶尖。
航宇科技
高端环锻件龙头，锻件晶粒致密、残余应力低，适配二级薄壁轻量化设计，保障高空变轨结构稳定性。
广联航空
擅长薄壁轻量化筒段成型，适配商业火箭二级极致减重需求，批产交付效率高，适配星座批量入轨任务。
超捷股份
深度绑定民营可回收火箭，适配液氧甲烷火箭二级高空低温工况，结构轻量化、高精度对接，适配多次变轨上面级使用场景。
泰胜风能
大型薄壁筒段焊接成型工艺成熟，规模化量产成本优势显著，适配商业液体火箭二级壳体批量交付需求。
宝钛股份
宇航级钛材性能优异，耐高空低温、抗空间辐照，解决二级高空极端温变工况下结构变形、冷脆难题，适配长寿命上面级。
3.整流罩（卫星保护罩、上下罩、分离结构）
核心定义：
火箭最前端包裹卫星 / 载荷的流线型壳体，分上整流罩、下整流罩，含解锁分离机构、包带、铰链、分离弹簧等成套结构。
核心功能：
大气层内飞行防气动加热、防雨蚀、防噪音、防气动压力冲击；
为卫星提供洁净、恒温、减振的封装空间；
入轨预定高度精准两半 / 四瓣分离，释放卫星载荷。
技术要求：
全碳纤维复合材料蜂窝夹层结构，替代传统金属，大幅减重；
外形流线型减阻，刚度高、变形小；
分离机构高可靠、同步解锁、无冲击干涉。
商业航天配套特点：
商业卫星批量组网催生大直径、大容积、低成本整流罩，复材一体化成型成为主流。
代表企业：
上海复合材料科技有限公司（航天八院）
国内大型复材整流罩研制龙头，掌握大尺寸蜂窝夹层一体化成型技术，分离机构匹配精度高，在轨防护、分离可靠性行业顶尖。
航天八院149厂
国家队整流罩总装核心单位，结构装配、分离时序匹配成熟，适配各类大型卫星包络需求，批量交付稳定性极强。
光威复材
国内航天复材材料龙头，适配大尺寸整流罩轻量化、抗烧蚀需求，材料力学性能稳定，是复材整流罩核心主材供应商。
中简科技
国产高端宇航碳纤维标杆，模量高、变形极小，保障整流罩气动外形精度与在轨尺寸稳定性，适配高精度卫星防护需求。
超捷股份
民营整流罩批量交付龙头，适配液氧甲烷可回收火箭工况，一体化成型工艺成熟，分离机构精度高，单箭配套价值高，产能充沛。
广联航空
兼具金属与复材整流罩制造能力，大尺寸罩体成型精度高，批产交付效率高，适配低轨星座批量发射需求。
神剑股份
复材结构成型工艺成熟，性价比优势显著，适配商业火箭标准化、低成本量产需求。
三角防务
高端航空航天结构制造积淀深厚，结构强度高、抗冲击、抗气动载荷，适配可回收火箭多次复用工况。
豪能股份
复材一体化成型技术领先，相较传统金属整流罩大幅减重，良品率高，适配商业火箭极致轻量化迭代趋势。
4.级间段（一二级箭体连接过渡结构）
核心定义：
一子级顶端与二子级底端之间的连接舱段，是两级火箭关键过渡结构。
核心功能：
刚性连接一二级箭体，传递轴向推力、弯曲载荷、扭转载荷；
内部布设分离解锁机构、电缆转接、管路连通；
一二级分离时精准解锁、可靠分离，不干涉上面级与载荷。
技术要求：
环框 + 蒙皮组合结构，高刚度、高同轴度；
对接尺寸精度极高，保证整箭同轴度；
适配热变形、振动环境，抗共振设计。
商业航天配套特点：
可回收火箭对级间段分离冲击、重复使用结构强度要求进一步提升。
代表企业：
航天八院149厂
国家队级间段核心总装单位，掌握大型级间结构一体化装配与分离时序匹配技术，承载稳定性、对接精度行业顶尖，批量交付可靠性极强。
中航重机
高端航空锻造龙头，锻件晶粒致密、强度高、抗冲击抗疲劳，可完美吸收一二级分离瞬间巨大冲击载荷，保障箭体结构完整。
航宇科技
精密环锻工艺领先，锻件残余应力极低、尺寸精度高，适配级间段高精度对接、高刚度承载需求，适配可回收火箭复用工况。
广联航空
民营火箭大段结构核心供应商，擅长薄壁轻量化级间段成型，焊接精度高、同轴度优异，适配商业火箭批量量产与轻量化迭代需求。
超捷股份
深度绑定头部民营可回收火箭，适配液氧甲烷火箭多次复用工况，级间段结构抗冲击、抗疲劳性能优异，批量交付能力行业领先。
派克新材
高端环锻龙头，整体锻造成型替代拼焊结构，残余应力低、结构强度高，可承受级间分离瞬时强冲击，适配可回收火箭复用工况。
上海沪工
激光电弧复合焊接工艺成熟，级间段焊接变形小、气密性高、整体一致性强，适配国家队及商业火箭高标准装配需求。
泰胜风能
大型薄壁筒段卷制、规模化焊接能力突出，成本优势显著，适配商业火箭级间段大批量标准化量产交付。
宝钛股份
宇航钛材性能顶尖，耐高温、抗低温冷脆、抗疲劳，适配可回收火箭级间段复杂气动、热循环严苛工况。
5.尾段 / 尾支架（发动机安装基座、箭体稳定支撑）
核心定义：
火箭一子级最底部舱段，含发动机安装支座、尾支撑框架、尾翼安装基座，可回收火箭集成着陆腿安装结构。
核心功能：
主发动机、游机固定安装基座，承受发动机高温推力与振动载荷；
箭体地面停放、发射台支撑定位；
可回收版本承载着陆腿展开 / 锁定、落地冲击载荷；
外部适配尾翼、栅格舵安装接口。
技术要求:
高强度合金 / 锻件 + 焊接组合，耐高温、抗振动、抗冲击；
多复杂接口集成，形位公差要求严苛；
防热结构一体化设计，隔绝发动机尾焰热辐射。
商业航天配套特点:
可回收火箭尾段从单纯支撑升级为着陆系统承载核心，结构复杂度和价值量显著提升。
代表企业:
神剑股份（嘉业航空）、三角防务、应流股份、航宇科技
6.箱间段（各贮箱之间连接过渡舱段）
核心定义：
火箭内部液氧箱、燃料箱、气瓶等不同贮箱之间的连接过渡舱段，位于箭体筒段内部。
核心功能：
串联上下贮箱，实现轴向力传递、径向限位；
内部布置管路支架、电缆桥架、阀门安装平台；
隔离不同贮箱低温 / 常温工况，辅助隔热与力学解耦。
技术要求：
轻量化桁架 / 舱体结构，刚度高、自重小；
适配低温介质环境，防冷脆、防应力集中；
集成化接口设计，兼容多管路、电气安装。
商业航天配套特点：
液氧甲烷火箭多贮箱布局普及，箱间段集成化、模块化成为设计趋势。
代表企业：
天津航天长征火箭制造有限公司（航天科技一院）：
长征五号 / 七号 / 八号等型号一级箱间段核心研制与总装单位，掌握大型铝合金箱间段制造技术。
航天科技一院 211 厂：
长征二号 F、长征七号等箱间段与贮箱一体化制造，国家队核心舱段生产单位。
九天行歌：
商业航天大直径箱间段 + 贮箱一体化供应商，适配力箭、朱雀等型号，具备 3.35-5 米级箱间段研制能力。
超捷股份（301005）：
力箭系列、蓝箭朱雀箱间段 / 过渡舱段供应商，商业航天壳段结构件核心配套商。
航天神坤：
商业航天箱间段、级间段、尾段铆接组件供应商，适配可回收火箭轻量化需求。
中科宇航：
力箭一号 / 二号箱间段自研自产，具备大直径复合材料箱间段设计与批产能力。
（二）动力与贮箱类结构件
1.整体火箭贮箱：液氧贮箱、甲烷 / 煤油贮箱、共底贮箱、高压气瓶
核心定义：
液体火箭核心储液承压壳体，是箭体价值最高、工艺最难的核心结构件；按介质分为低温贮箱、常温贮箱，共底贮箱是单舱分隔双介质的一体化特殊构型，高压气瓶用于储存氦气、氮气等增压工质。
核心功能：
液氧贮箱：存储超低温液氧（-183℃），承受低温、内压、振动、轴向过载；
甲烷 / 煤油贮箱：存储液态甲烷、航空煤油，常温 / 低温承压储料；
共底贮箱：用共用隔离底把同一贮箱上下分隔为氧腔、燃料腔，缩短箭体长度、减重、简化级间布局，是商业可回收火箭主流方案；
高压气瓶：为贮箱增压、管路吹除、姿控系统提供高压气源，长期承压、高可靠不漏气。
技术要求：
整体旋压、搅拌摩擦焊、真空钎焊、低温气密检测；
承压能力、低温绝热、零泄漏、抗疲劳、可回收工况下重复使用寿命。
商业航天应用特点：
液氧甲烷民营火箭（蓝箭、天兵、星河动力、星际荣耀）标配共底贮箱，追求低成本批产、轻量化、可回收复用；高压气瓶趋向复合材料缠绕气瓶减重升级。
代表企业：
天津航天长征火箭制造有限公司（航天科技一院）：
国家队核心，长征五号 / 七号 / 八号等液氧 / 煤油贮箱、共底贮箱主研制单位，掌握大型铝合金贮箱搅拌摩擦焊技术。
首都航天机械有限公司（航天科技一院 211 厂）：
长征二号 F、长征七号等液氧 / 煤油贮箱、共底贮箱批产单位，贮箱交付量占全国 68% 以上。
上海航天技术研究院（航天科技八院）：
长征四号 / 六号系列液氧 / 煤油贮箱主导研制，2025 年市场占比约 22%。
九天行歌：
商业航天龙头，液氧 / 甲烷 / 煤油贮箱、共底贮箱、高压气瓶全谱系供货，适配力箭、朱雀、天龙等型号，3.35-5 米级大直径贮箱成熟。
中科宇航：
力箭一号 / 二号液氧 / 甲烷贮箱、共底贮箱自研自产，具备复合材料贮箱与高压气瓶批产能力。
星际荣耀：
SQX-3 二子级液氧甲烷共底贮箱研制成功，掌握低温贮箱轻量化与高压气瓶集成技术。
微光启航：
国内首个3.8 米直径碳纤维液氧甲烷共底贮箱工程化落地，全碳纤维贮箱减重 30%。
超捷股份（301005）：
力箭、朱雀、天龙等液氧 / 煤油贮箱、高压气瓶核心供应商，壳段与贮箱一体化配套。
液氧甲烷共底贮箱预研与验证，国产化率 97.6%，适配可重复使用火箭。
跃峰航天：
民营大直径贮箱代表，3.8 米直径、24 米长液氧 / 煤油贮箱下线，打破体制内垄断。
2.贮箱分体构件：贮箱筒段、封头、瓜瓣结构
核心定义：
大型整体贮箱无法一次成型，拆分为筒段（圆柱主体）+ 封头（上下端盖）+ 瓜瓣（扇形弧形分片） 三大分体结构，焊接拼装成完整贮箱。
核心功能：
贮箱筒段：构成贮箱圆柱形主体壳体，承担主要内压与轴向传力；
封头：贮箱上下椭圆形 / 球形端盖，封闭承压，应力集中最大部位；
瓜瓣结构：大直径贮箱采用多块扇形瓜瓣拼焊成整圆，解决超大直径板材成型受限问题。
技术要求：
筒段：大型板材卷圆、整体机加、纵缝搅拌摩擦焊，保证圆度、同轴度；
封头：旋压成型为主，曲面壁厚均匀、承压应力优化；
瓜瓣：弧度一致性高、拼焊缝隙极小、残余应力可控，焊接变形控制难度极大；
共性要求：薄壁高强、尺寸精度高、焊缝无缺陷、低温环境力学性能稳定。
商业航天应用特点：
商业火箭大直径化趋势明显，超大直径贮箱必须采用瓜瓣拼焊工艺，是国内结构件厂商核心技术壁垒环节。
代表企业：
航天科技一院 211 厂 / 天津火箭公司：
国家队核心，长征系列筒段、瓜瓣焊接封头主力单位，掌握 5 米级铝合金 / 不锈钢筒段旋压与瓜瓣拼焊技术。
航天科技八院 149 厂：
长征四号 / 六号整体封头、筒段批量生产，国内 3 米级充液拉深整体箱底产线核心单位。
九天行歌：
商业航天龙头，3.35-5 米级筒段、瓜瓣封头、整体旋压封头全谱系供货，适配力箭、朱雀等。
神州精工（心连心集团）：
大直径瓜瓣封头、整体封头旋压专家，4 米级封头配套长征十二号，最大可制 7.5 米直径封头河南省人民政府。
跃峰航天：
民营大直径贮箱构件代表，24 米长筒段、瓜瓣封头自研，φ2.25-5 米筒段专用产线投产。
光年探索：
5 米级不锈钢贮箱筒段、共底封头一体化制造，民营首家掌握 5 米贮箱构件技术。
航天智造（300446，七院）：
长征系列3.35 米筒段、整体旋压箱底核心供应商，箱底旋压周期缩短、焊缝缺陷率近零。
寰宇乾堃：
不锈钢贮箱筒段、瓜瓣封头专业配套，打通 “旋压 - 焊接 - 试验” 闭环，适配可回收火箭轻量化需求。
3.管路支架、发动机安装机架
核心定义：
箭体内部附属承载结构：管路支架固定推进剂管路、低温管路、增压管路；发动机安装机架是主发动机 / 游机与箭体连接的框架式承力结构。
核心功能：
管路支架：约束各类管路振动、限位固定，防止飞行振动、过载下管路晃动疲劳断裂；分层规整排布管路与电缆；
发动机安装机架：将发动机推力均匀传递到箭体筒段，隔离发动机高温、振动向箭体扩散，预留检修、安装接口。
技术要求：
抗振动、抗高温辐射、接口定位精度高、重量严格控制。
商业航天应用特点：
可回收火箭发动机推力更大、振动更强，机架与支架走向一体化集成、轻量化拓扑优化、3D 打印异形结构普及。
代表企业：
派铂宇航：
商业航天管路系统龙头，为蓝箭朱雀三号等提供全箭管路支架、高温合金管路组件，适配 - 253℃至 1000℃极端工况。
中航重机（重机宇航 / 安吉精铸）：
国家队核心，提供发动机安装机架、承力构件锻件 / 铸件，配套蓝箭天鹊发动机、星河动力谷神星等36氪。
超捷股份：
商业航天结构件核心供应商，供应发动机机架连接结构件、管路固定支架，适配力箭、朱雀、天龙等型号。
西安空天引擎：
民营发动机机架专业厂商，专注液体火箭发动机焊接机架、多发动机并联一体化机架设计制造。
武汉航天波纹管：
老牌航天配套企业，提供管路支吊架、金属波纹软管总成，适配长征系列及商业火箭管路系统。
铂力特：
金属 3D 打印龙头，一体化成型发动机复杂机架、管路集成构件，适配可回收火箭轻量化需求。
航天科技一院 211 厂：
国家队主力，长征系列火箭发动机安装机架、管路支架批产单位，掌握大型结构件精密焊接技术。
4.推力支座、箭体传力承载结构
核心定义：
火箭关键力流传递节点，推力支座是发动机推力集中作用点；传力承载结构包含环框、承力梁、加强隔框等，构成整箭力流传递骨架。
核心功能：
推力支座：把发动机瞬时巨大推力集中承接并扩散传递到箭体壳体，避免局部应力撕裂；
箭体传力结构：贯穿一子级、二级、级间段、贮箱，把起飞推力、气动载荷、弯曲扭矩逐级传递分散，保证全箭结构不形变、不破坏。
技术要求：
属于高应力关键承力件，多采用高强度锻件、整体机加件；
商业航天应用特点：
可回收火箭着陆冲击载荷叠加飞行推力载荷，推力支座与传力结构强度、冗余设计要求大幅提升，是结构件高价值细分。
代表企业：
航天科技一院 211 厂 / 天津火箭公司：
国家队核心，长征五号 / 七号 / 八号等推力支座、捆绑支座、主传力舱段主力研制单位，掌握 5 米级大集中力承载结构制造技术。
中信重工：
为长征五号提供捆绑支座锻件，擅长大型高强钢 / 钛合金承力锻件，多次参与国家级航天项目。
中航重机（重机宇航 / 安吉精铸）：
商业航天核心锻件供应商，提供推力支座、箭体主承力框、发动机传力机架锻铸件，配套蓝箭、星河动力、中科宇航等36氪。
广联航空：
商业航天结构件龙头，供应箭体传力承载舱段、推力支座连接结构，为天龙三号、力箭系列核心供应商。
派克新材：
高端环形锻件隐形冠军，提供推力支座、箭体承力环、发动机支撑段锻件，配套朱雀三号、长征十二号甲等可回收火箭。
铂力特：
金属 3D 打印龙头，一体化成型复杂推力支座、轻量化传力节点，适配可回收火箭减重需求，已用于朱雀三号等型号。
泰胜风能：
商业航天箭体结构核心供应商，提供传力承载舱段、推力支座组件，为星河动力、中科宇航主力配套商。
（三）头部与气动结构件

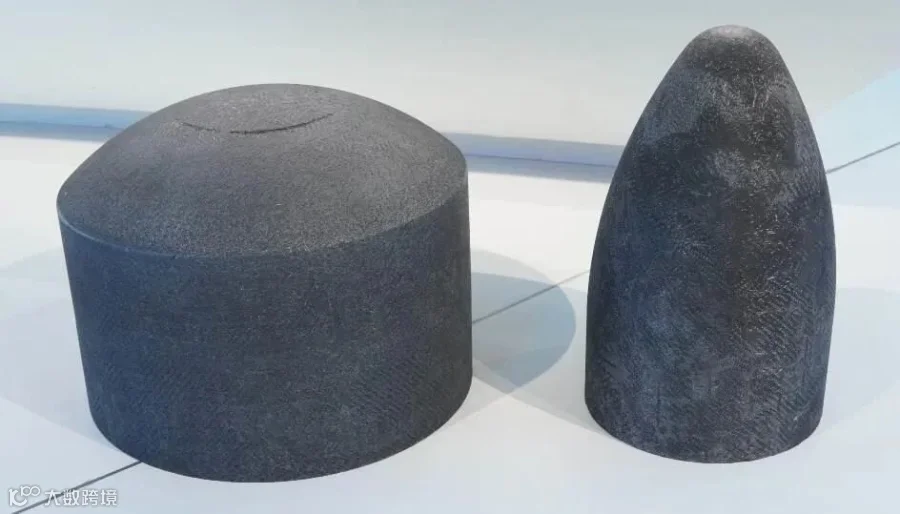

1.鼻锥 / 端头帽
核心定义：
位于火箭最顶端的流线型头部结构，固体火箭多为整体鼻锥，液体火箭整流罩顶端配置端头帽，是全箭最先接触气流、最先承受高温气动加热的部件。
核心功能：
气动减阻：塑造流线外形，降低大气层内飞行气动阻力；
防热隔热：高速飞行承受气动驻点高温，阻隔热量向内部卫星 / 仪器传导；
头部承载：作为整流罩顶端封盖结构，承受头部气压、振动与弯曲载荷；
防护屏蔽：防雨、防沙尘、防空间微颗粒撞击，保护头部敏感载荷。
技术要求：
驻点热流密度最高、外形曲面精度要求高、轻量化与防热强耦合，不能增重且必须抗高温烧蚀。
商业航天应用特点：
商业火箭追求大载荷、高速入轨，鼻锥向轻量化复材一体化、低成本批量成型发展；可回收火箭更注重多次飞行抗烧蚀、可复用修复能力。
代表配套企业：
博云新材：
碳 / 碳复合材料龙头，碳碳端头帽 / 鼻锥核心供应商，耐 3000℃+ 烧蚀，配套长征十一号、快舟一号及商业火箭可回收鼻锥。
上海复合材料科技公司：
国家队主力，长征四号 / 六号 / 长六改玻璃钢端头帽、蜂窝夹层整流罩研制单位，掌握大尺寸复材共固化技术。
长春长光宇航：
民营复材企业，Φ1.4 米玻璃钢端头帽 / 整流罩批量供货，耐烧蚀酚醛树脂基体，适配小型固体火箭与商业卫星整流罩。
德翼高科：
碳基复合材料新锐，碳碳端头帽 / 鼻锥全链条自研，密度 1.85-2.20g/cm³，耐 3000℃高温，适配导弹与液体火箭鼻锥。
蚌埠凌空科技（凌空天行）：
高速飞行器防热专家，模压 / RTM 成型端头帽、鼻锥防热结构，适配亚轨道火箭与可回收火箭热防护需求。
光年探索：
低成本整流罩方案商，旋压金属端头帽 + 木蒙皮整流罩一体化制造，轻量化、低成本，适配商业火箭批量发射。
2.栅格舵、空气舵（可回收火箭着陆气动控制）
核心定义：
安装在一子级箭体外壁的折叠式气动控制翼面，栅格舵为网格桁架结构，空气舵为实心板式舵面，是可回收火箭垂直着陆核心气动执行机构。
核心功能：
高空再入阶段：利用气动舵面调整箭体姿态、控制俯仰 / 偏航 / 滚转；
低速着陆阶段：气动减速、航向纠偏，精准控制落区位置；
折叠收纳：飞行巡航阶段收拢贴紧箭体，再入着陆前展开锁定；
承受大过载、强气流冲击，保证多次复用结构可靠性。
技术要求：
刚度高、变形极小、抗高速气流冲刷、抗热烧蚀、折叠 / 展开机构高可靠、满足多次回收复用疲劳寿命。
商业航天应用特点：
是蓝箭、天兵、星河动力等民营可回收火箭标配核心结构件，属于差异化高价值细分品类，批产需求持续放量。
代表企业：
航天南湖：
国家队核心，长征二号丙 / 十号栅格舵主力供应商，落区控制与回收验证成熟，配套长十乙等可回收型号。
邵阳液压/ 新承航锐：
民企龙头，收购新承航锐后具备栅格舵全链条制造，批量配套朱雀三号、天龙三号、智神星一号。
江苏新超合金：
特种合金精密制造，蓝箭朱雀三号栅格舵独家供货，超音速再入姿态控制经验丰富。
航天电子：
航天科技集团旗下，栅格舵作动系统核心供应商，配套长征十号、朱雀三号回收姿态控制。
航天智装：
液压控制专家，栅格舵液压驱动系统核心厂商，服务长十乙等可回收型号，保障精准着陆。
星际荣耀（自研）：
双曲线三号（SQX-3）全 3D 打印栅格舵，变厚度格壁 / 变后掠角设计，展开锁定与摆动一体化，已完成系统验证。

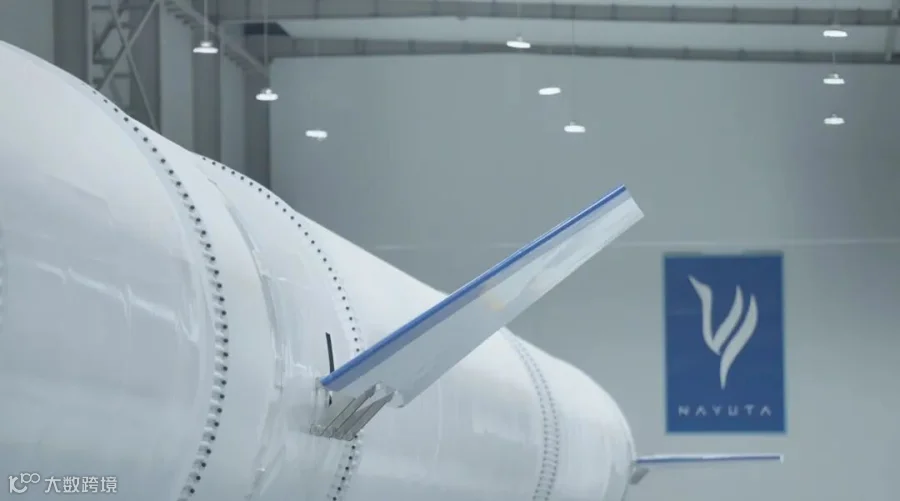

3.稳定翼、箭体外部气动稳定结构
核心定义：
固定安装在箭体尾段 / 助推器外侧的固定式翼面结构，无偏转功能，区别于可动的空气舵、栅格舵。
核心功能：
飞行静稳定：大气层内主动提供气动稳定力矩，抑制箭体翻滚、偏摆；
优化气动外形：调整周边流场，减少箭体紊流与气动干扰；
地面发射支撑：部分稳定翼兼做发射台限位、支撑定位结构。
技术要点：
轻量化、高刚度、外形对称度高、气动外形精度严，抗振动、抗气流疲劳。
商业航天应用特点：
中小型固体火箭、商业助推火箭普遍标配，结构简单、批量需求大，属于标准化通用气动结构件。
代表企业：
航天科技八院 149 厂：
国家队主力，长征二号 / 四号 / 六号系列箭体尾翼、安定翼核心研制单位，掌握大型薄壁气动结构焊接与成型技术中国航天科技集团有限公司。
千亿航天：
民企新锐，自研 “玄鸟 - R” 火箭大尺寸稳定舵面（翼弦约 3 米）、边条翼，适配气动减速水平着陆，为国内最大火箭舵面供应商。
火箭派：
民营商业航天企业，自研轻质高效安定翼，采用环形等距排布设计，提升飞行平稳性，适配小型液体火箭与固体火箭。
广联航空：
商业航天结构件龙头，供应箭体稳定翼、尾段气动支撑结构，配套力箭系列、天龙三号等型号，具备复材与金属件一体化制造能力。
超捷股份：
商业航天核心供应商，提供箭体外部稳定翼连接结构、尾翼安装支座，适配朱雀三号、力箭二号等可回收火箭，保障高速飞行气动稳定性。
4.头部防热、前缘防热特种结构件
核心定义：
包含整流罩前缘、鼻锥前缘、舵面前缘、箭体头部迎风面等强气动加热区域专用防热结构，属于热防护与结构一体化部件。
核心功能：
烧蚀防热：高速飞行通过烧蚀、隔热、辐射散热抵御上千度气动加热；
结构承载：同时承担气动载荷、振动载荷，做到防热 + 承力一体化；
环境隔离：阻断高温向箭体内部、卫星舱传导，保护星上仪器与推进系统。
技术要点：
耐超高温、低烧蚀率、低导热系数、与金属 / 复材基体匹配粘接，不脱层、不开裂。
商业航天应用特点：
商业火箭往更大直径、更高飞行马赫数发展，头部 / 前缘热流密度飙升，防热结构从传统涂层向一体化复材防热结构升级；可回收火箭要求可修复、可重复使用防热方案。
代表企业：
航发科技：
碳酚醛防热材料龙头，头部 / 前缘防热核心供应商，耐 3000℃+ 极端烧蚀；配套长征十二号、星际荣耀双曲线三号等，国内市占率 60%+。
博云新材：
碳 / 碳复合材料龙头，碳碳鼻锥、前缘防热块主力供货，耐 3000℃+ 烧蚀；配套长征十一号、快舟一号及蓝箭、星河动力等商业火箭。
中钢洛耐：
特种热障涂层龙头，提供机头 / 前缘超轻隔热陶瓷结构 + 纳米增强热障涂层，耐 1800℃+，适配可回收火箭再入防热。
蚌埠凌空科技（凌空天行）：
高速飞行器防热专家，高硅氧 / 酚醛前缘防热件、HIC 气凝胶防热结构，耐 2100℃，适配亚轨道火箭与可回收火箭鼻锥 / 前缘。
梦克斯航空：民营复材防热新锐，碳纤维整流罩头部 + 前缘防热一体化结构，超轻防热技术，已配套星河动力谷神星一号。
华秦科技：
高温隔热材料核心企业，SiC_f/SiC 陶瓷基前缘防热构件，耐 1600℃+，轻量化，适配可回收火箭栅格舵前缘、鼻锥防热。
（四）热防护 & 特种结构件
1.防热蒙皮、隔热瓦、热防护夹层结构
核心定义：
火箭箭体、尾段、发动机舱外壁的专用包覆式热防护结构，包含柔性蒙皮、硬质隔热瓦、复合夹层结构，是火箭高速飞行、尾焰辐射、一子级回收场景的核心防热载体。
核心功能：
气动防热：抵御飞行产生的气动加热、摩擦热流，避免箭体基体超温失效；
尾焰隔热：隔离发动机尾焰高温辐射，保护尾段、栅格舵、管路电缆；
均温防护：抑制局部热点扩散，降低箭体结构热变形、热应力；
复用防护：可回收火箭需耐受多次起降、多次烧蚀、反复温变，保持结构完整性与防热性能；
减重承载：夹层结构同时兼顾隔热 + 承力 + 气动外形，不额外增加死重。
技术要求：
低导热、低烧蚀率、耐高温瞬时热冲击；
轻质低容重，严格控制增重；
耐振动、耐过载、粘接牢固不脱层；
可回收版本需抗疲劳、可检测、可修补复用。
商业航天应用特点：
民营可回收火箭尾段、栅格舵区域、箭体侧壁热防护需求大幅提升；传统喷涂式防热逐步被模块化隔热瓦、一体化夹层结构替代，适配批产与回收复用；液氧甲烷发动机尾焰温度更高，倒逼热防护结构升级迭代。
代表企业：
中钢洛耐
产品：陶瓷隔热瓦、超轻隔热夹层、热障涂层；耐 1800℃+。
配套：长征系列、神舟、蓝箭朱雀三号（可回收箭体 / 整流罩）。
华秦科技
产品：SiC_f/SiC 防热蒙皮、隔热夹层、高温涂层；耐 1600℃+。
配套：朱雀三号、双曲线三号大面积箭体与舵前缘。
火炬电子— 立亚新材
产品：陶瓷纤维增强隔热瓦、碳化硅基防热夹层；抗热震、耐高温。
配套：力箭、天龙、朱雀三号再入段。
博云新材
产品：碳碳防热蒙皮、碳陶隔热瓦、多层热防护夹层；耐 3000℃+ 烧蚀。
配套：长征十一、快舟、蓝箭 / 星河动力（含可回收）。
湖北航聚科技（顶固集创参股）
产品：柔性防热蒙皮、连续式防热涂层、夹层隔热结构；1400–1600℃。
配套：蓝箭朱雀三号箭体防热（批量）。
再升科技
产品：高硅氧纤维隔热层、真空绝热板（VIP）、夹层芯材；瞬时耐 1600℃。
配套：箭体 / 整流罩 / 发动机绝热、低温贮箱隔热。
光威复材
产品：碳纤维预制体、C/C-SiC 夹层防热结构；轻量化、耐 1500℃+。
配套：长征五号 / 七号、商业火箭整流罩与尾段防热。
楚江新材— 天鸟高新
产品：碳纤维预制体、复杂曲面隔热瓦预制体；用于 C/C、C/SiC 构件。
配套：长征系列、星舰隔热瓦预制体、固体发动机喷管。
2.复合材料承力筒、箭体桁架承载结构
核心定义：
属于非贮箱类主承力特种结构：
复合材料承力筒：碳纤维复材一体成型的圆筒形主承力构件，布置在箭体舱段内部、仪器舱核心位置；
箭体桁架结构：由连杆、接头、框梁组成的骨架，金属 + 复材混合构型，替代传统实心舱壁，实现极致轻量化。
核心功能：
主承力传力：承担一二级分离载荷、轴向推力、弯曲与扭转载荷，是箭体内部力流传递核心；
设备安装基准：为箭上仪器、伺服机构、管路支架、电缆提供安装接口与定位基准；
轻量化减重：传统金属舱段减重 20%~40%；
空间优化：镂空桁架布局节省箭体内部空间，便于管路、电缆、单机集成排布；
形变控制：高刚度低膨胀，抑制飞行热变形与结构共振。
技术要求：
高比强度、高刚度、低线膨胀系数；
同轴度、形位公差严苛，对接匹配精度高；
抗振动、抗共振、耐空间温变环境；
复材层间强度高，无分层、无开裂风险。
商业航天应用特点：
商业火箭追求高载荷比、低成本入轨，复材承力筒逐步替代金属筒段；中小型商业火箭、上面级大量采用桁架式承载结构减重增效；可回收火箭对承力筒疲劳寿命。
代表企业：
中简科技
核心：ZT7/ZT9H（T700/T1100）碳纤维，箭体承力筒、级间段、卫星桁架主供。
配套：蓝箭朱雀、星际荣耀双曲线、快舟系列；商业航天高端市占 70%+。
光威复材
核心：T800/T1000 碳纤维，全复合材料箭体、承力筒、桁架结构，“蝉翼” 系列适配可回收。
配套：长征六号甲、朱雀二号 / 三号、天龙三号。
中航高科
核心：航空航天预浸料 + 结构件，箭体桁架、级间段、仪器舱承力筒，市占 95%+。
配套：长征系列、商业火箭整流罩与主承力段；单箭价值 1200–1500 万。
西安航天复合材料研究所（航天科技 43 所）
核心：大型复合材料箭体承力筒、桁架、级间段，热压罐一体化成型。
配套：长征系列、快舟系列固体 / 液体火箭主承力结构。
长春长光宇航
核心：碳纤维承力筒、舱段、桁架杆系，大尺寸一体成型（Φ1150mm）。
配套：商业火箭支承舱、卫星适配器、箭体连接桁架。
中复神鹰
核心：T800/T1000/M 系列碳纤维，箭体承力筒、桁架结构，低成本量产路线。
配套：力箭、天龙、谷神星等商业火箭次级主承力件。
派克新材
核心：复合材料箭体结构件、承力筒连接段、桁架节点，高端锻造 + 复材一体化。
配套：长征十二号甲、朱雀三号、中科宇航揽月号。
楚江新材— 天鸟高新
核心：碳纤维预制体，承力筒 / 桁架碳布叠层预制体，用于 C/C、C/SiC 构件。
配套：长征系列、商业火箭主承力结构增强体。

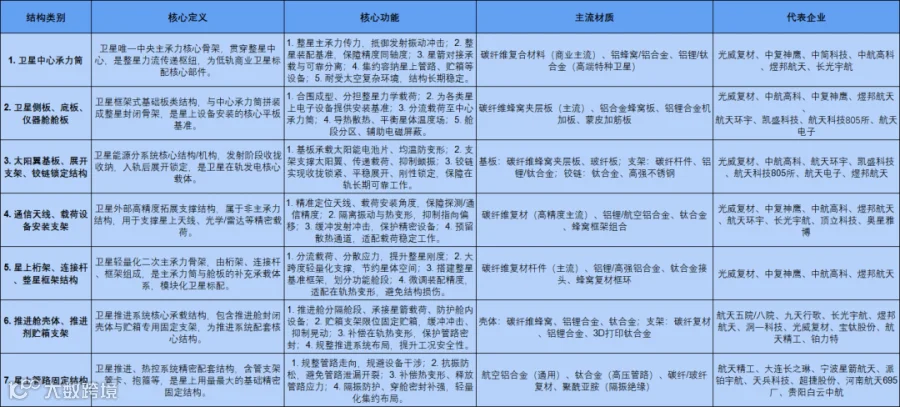

（一）卫星中心承力筒（整星主承力核心骨架）
核心定义
卫星唯一中央主承力核心构件，贯穿整星中心，为卫星平台中枢龙骨。上端对接载荷舱、下端连接星箭分离机构，侧向集成卫星各类分系统支架与结构，是整星力流传递核心枢纽，为低轨商业星座卫星标配部件。
核心功能
1.主承力传力：发射、飞行、分离全流程承受过载、振动与冲击，均匀传递整星载荷，规避局部应力损伤精密设备。
2. 整星安装基准：作为卫星所有结构、载荷、机电部件的定位基准，决定整星装配精度与同轴度。
3. 星箭对接承载：连接星箭适配器与分离机构，发射阶段锁定承载，入轨后可靠分离，是星箭力学耦合关键界面。
4. 设备集成容纳：筒体内部集约布置贮箱、管路、电缆、核心单机，优化整星空间布局。
5. 空间环境适配：在轨耐受真空、温变、辐照、微陨石撞击，长期保持结构稳定无变形失效。
主流材质选型
1. 碳纤维复合材料（商业主流）：T700/T800/T1000蜂窝夹层结构，高比强、高刚度、低膨胀、极致轻量化，适配低轨星座批量组网。
2. 铝蜂窝/铝合金：工艺成熟、成本低，多用于传统试验小卫星，自重偏大，逐步被复材替代。
3. 铝锂/钛合金：稳定性、抗辐照性能优异，适配高轨、特种遥感卫星，成本与重量较高。
制造工艺
纤维缠绕、热压罐整体共固化成型
蜂窝夹层粘接、上下端框精密机加
整体精加工保证端面垂直度、圆度、安装孔位精度
无损检测（超声 / 射线）排查分层、脱粘、内部缺陷
关键技术要求
高刚度、低结构形变，在轨温度交变下尺寸微变形可控；
高同轴度、高安装精度，保证与星箭分离机构、侧板接口精准匹配；
抗振动、抗冲击，发射力学环境下不分层、不开裂；
低膨胀系数、耐空间辐照、真空下无出气污染星上载荷；
轻量化优先，在满足力学指标前提下严格控重，提升卫星载荷比。
商业航天应用特点
低轨星座批量组网推动产品标准化、模块化、低成本批产；商业卫星轻量化、高集成化迭代下，碳纤维一体化承力筒成为标配；适配模块化卫星平台，可快速适配多类载荷定型。
代表企业
光威复材、中复神鹰、中简科技、中航高科、煜邦航天、长光宇航、。
（二）卫星侧板、底板、仪器舱舱板
核心定义
属于卫星平台框架式基础板类结构件，围绕中心承力筒拼装组成卫星完整箱体骨架：
底板：卫星底部主基准板，对接星箭适配器与分离机构；
侧板：卫星四周围护板，构成整星外形侧壁；
仪器舱舱板：卫星内部分层隔板，把整星分隔为载荷舱、仪器舱、推进舱，是星上电子设备、单机安装的平板基准。
三者和中心承力筒共同构成卫星完整封闭式主结构框架。
核心功能
1. 构形承载：合围形成卫星整体构型，承受发射过载、振动与弯曲载荷，分担整星力学应力。
2. 设备安装基准：为星上测控、姿控、电源、热控等各类电子单机提供大面积安装平面与定位孔位，是核心设备承载载体。
3. 力学传力分流：将板面承受的载荷均匀传导至中心承力筒，最终传递至星箭接口，杜绝局部应力集中。
4. 热控均温散热：高导热夹层结构兼顾承载与散热，为电子设备提供导热通路，平衡整星温度场。
5. 分区与电磁屏蔽：实现舱段功能分区，规整管路电缆；夹层镀层结构可辅助电磁隔离、抗干扰。
主流材质类型
1. 碳纤维蜂窝夹层板（商业主流）：碳纤面板搭配铝/芳纶蜂窝芯，轻量化、高刚度、低变形、高导热，适配低轨星座批量组网。
2. 铝合金蜂窝板：工艺成熟、性价比高，多用于中小型试验卫星、低成本商业卫星，自重偏大。
3. 铝锂合金机加板：刚度高、尺寸稳定性优异，适配高轨卫星、高精度遥感卫星等严苛工况。
4. 蒙皮加筋板：结构简单、成本低，为传统卫星通用方案，轻量化性能弱于蜂窝夹层结构。
核心制造工艺
蜂窝夹层粘接共固化、热压罐成型；
整体机加、精密孔系加工，保证安装孔位互换性；
表面阳极氧化、绝缘涂层、热控白漆 / 黑漆喷涂；
无损探伤检测夹层脱粘、空洞、分层缺陷。
关键技术指标与要求
高比刚度、极致轻量化；板面平面度与孔位精度高，设备装配贴合度好；高低温交变下微变形可控，杜绝接口错位、设备脱焊；抗振动冲击、不开裂脱粘；高导热、真空低出气无污染；接口标准化、可批量通用。
商业航天应用特点
低轨星座大规模组网，推动板类结构标准化、模具化、低成本量产；卫星设备集成度持续提升，倒逼结构实现高承载、高导热一体化设计；模块化板件适配多类型载荷，大幅缩短卫星研制迭代周期。
代表配套企业
光威复材、中航高科、中复神鹰、煜邦航天、航天环宇、凯盛科技、航天科技805所、航天电子
（三）太阳翼基板、展开支架、铰链锁定结构
整体定义
卫星能源分系统核心结构与机构件，由太阳翼基板、展开支架、铰链锁定结构组成。发射阶段收拢贴星，入轨后自动展开锁定，是卫星在轨发电的核心载体。
核心功能
1. 太阳翼基板：承载铺贴太阳能电池片，提供平整安装基面；轻量化刚性支撑，防板面翘曲变形；具备导热均温能力，避免电池片过热；耐受真空、温变、辐照、微陨石撞击等空间环境。
2. 展开支架：支撑太阳翼保持指定对日倾角，维持在轨姿态；传递太阳翼各类载荷至卫星本体；发射阶段紧凑收纳节省空间；补强整体刚度，抑制在轨颤振与振动。
3. 铰链锁定结构：发射阶段可靠锁紧防松脱；入轨时序平稳可控展开；到位后刚性锁死、消除间隙；在轨长寿命免维护，锁定转动可靠性高。
主流材质
太阳翼基板：商业主流为碳纤维蜂窝夹层板，轻质高强、低变形、绝缘性佳；小卫星低成本方案采用玻纤板、铝合金加筋板。
展开支架：碳纤维杆件、铝锂合金、钛合金，轻质高强、抗热变形、抗蠕变。
铰链锁定结构：钛合金、高强不锈钢、超高强合金钢，耐磨抗疲劳、无真空冷焊、低间隙、长寿命。
核心制造与工艺
太阳翼基板：蜂窝夹层粘接、热压罐共固化、表面绝缘涂层、精密外形精加工；
展开支架：复材缠绕成型、金属管材精密机加、接头铆接 / 螺接装配；
铰链锁定：精密锻造、五轴联动机加、真空润滑处理、力矩标定、锁定间隙匹配、地面展开力学试验。
技术要求
整体极致轻量化；低热膨胀、温变微变形可控，保护电池片；铰链展开平稳低冲击、不扰卫星姿态；锁定刚性高、无间隙、抑振效果好；耐辐照、真空低出气无污染；收拢体积小、展开面积大，适配紧凑化设计。
商业航天应用特点
低轨星座批量组网，推动太阳翼板型、铰链标准化、模具化量产降本；大型卫星适配多折大面太阳翼，对结构刚度、机构可靠性要求升级；小卫星、立方星采用一体化微铰链结构，简化设计、压缩成本。
代表企业
基板/结构件：光威复材、中航高科、中复神鹰、航天环宇、凯盛科技、煜邦航天
展开支架/桁架结构：航天科技805所、上海商星
铰链/锁定展开机构：航天电子、隆盛科技、航天五院501所
（四）通信天线支架、载荷设备安装支架
核心定义
卫星外部拓展式高精度支撑结构，包含通信天线支架与载荷设备安装支架。属于非主承力结构，主打高稳定性、高安装精度，分别用于支撑各类星上天线、光学/遥感/雷达精密载荷，是卫星通信、探测任务的核心辅助结构。
核心功能
1. 通信天线支架：精准定位天线安装角度与高度，规避星体遮挡，保障星地、星间链路通视；隔离星体振动与热变形，保证天线波束指向精度；热变形解耦，抑制在轨温变导致的指向偏移；发射阶段稳固锁止，在轨抗干扰、保形稳姿。
2. 载荷设备安装支架：为光学相机、雷达、遥感载荷提供高精度安装基准，直接决定成像与探测精度；缓冲发射冲击振动，保护精密载荷结构；预留散热、隔热通道，适配载荷恒温工作；标准化接口，支持载荷快速换装、平台通用。
主流材质选型
碳纤维复材（商业主流）：极低热膨胀、轻量化高刚度，无明显热变形，适配天线、光学高精度场景，低轨星座标配。
铝锂/航空铝合金：性价比高、易加工，适用于普通天线、常规载荷支架，批量商用卫星主力用材。
钛合金：高强度、抗辐照、耐腐蚀，适配高轨、高精度遥感、长寿命卫星，成本较高。
蜂窝框架组合：大型载荷专用，兼顾高刚度、大安装面积与极致减重。
制造工艺
复材模压/缠绕成型、金属五轴精密机加；安装面精密磨削保证形位精度；表面阳极氧化、绝缘及热控涂层处理；通过振动、热真空环境试验验证。
技术要求
低热变形、高尺寸稳定性，在轨指向漂移极小；高刚度、固有频率避共振，抗振动干扰；极致轻量化，严控结构自重；安装接口精度严苛，实现无应力装配；耐空间辐照、高低温循环，真空低出气、无污染。
商业航天应用特点
低轨组网带动相控阵天线支架需求爆发，产品走向标准化、批量化；高精度遥感卫星普及碳纤维支架，保障成像精度；通用化卫星平台推动支架接口统一，缩短研制周期；可折叠展开式支架逐步普及，适配紧凑整流罩包络，提升在轨载荷性能。
代表企业
光威复材、中复神鹰、中航高科、煜邦航天、航天环宇、长光宇航、顶立科技、奥星雅博
（五）星上桁架、连接杆、整星框架结构
核心定义
卫星轻量化二次主承力骨架体系，由桁架杆件、精密连接杆、框环梁柱拼装为空间网格框架。作为承力筒、舱板的补充承载结构，覆盖舱内外、载荷及太阳翼连接区域，是低轨模块化商业卫星的标配结构。
核心功能
1. 星上桁架：分流外部载荷、分散集中应力；实现大跨度轻量化支撑，替代厚重实体板；提供设备、管路悬挂安装支点；提升整星刚度，抑制振动与共振。
2. 连接杆：串联各类结构节点，构建完整力流通道；微调杆长校准整星装配精度；以细杆结构大幅减重；柔性适配在轨热变形，避免结构应力撕裂。
3. 整星框架：定型卫星整体外形与包络尺寸；分隔多类功能舱段，形成标准化安装格口；承接星箭接口载荷，抵御发射过载；通用化适配多型号载荷，支撑星座批量量产。
主流材质选型
碳纤维复材杆件（商业主流）：超高比强度、近零热变形，适配高精度通信、遥感卫星。
铝锂/高强铝合金：易加工、性价比高，是中小型低轨星座通用用材。
钛合金接头端头：高强耐磨、抗辐照，用于高应力节点、长寿命卫星。
蜂窝复材框环组合：大型卫星专用，兼顾高刚度、高精度与极致轻量化。
制造与装配工艺
复材杆件缠绕/拉挤成型、金属管材精密机加；钛合金/高强铝接头锻造、五轴精加；整星框架车铣成型、梁柱精密螺接铆接；整体尺寸校准、力学模态及热真空试验验证。
技术要求
极致轻量化，严控结构自重；低热膨胀、在轨尺寸稳定无扭曲变形；装配精度高，保障整星同轴度与平面度；抗振动冲击，节点杆件无松动断裂；模块化接口可互换、适配批量装配；耐空间辐照、真空低出气无污染。
商业航天应用特点
低轨星座规模化组网，推动框架、桁架标准化模块化量产，降本提效；大尺寸太阳翼、天线普及，依赖桁架实现跨距补强与载荷分流；桁架杆件替代实体舱板，适配卫星紧凑化、高集成迭代；模块化框架成为通用底座，支持载荷快速换装、卫星可重构设计。
代表企业
光威复材、中复神鹰、中航高科、煜邦航天
（六）推进舱壳体结构、推进剂贮箱支架
核心定义
卫星推进系统核心承载结构，包含推进舱壳体与贮箱支架。推进舱壳体为卫星底部核心主承力封闭舱段，容纳整套推进动力组件，对接星箭接口；贮箱支架为贮箱、气瓶专用固定支撑结构，负责限位传力、隔振防护，是商业卫星标配基础结构。
核心功能
推进舱壳体：分隔载荷舱与服务舱，分担整星力学载荷；为推进设备提供标准化安装基准；承接整星力流、完成星箭载荷过渡；封闭防护舱内设备，隔热防辐照、隔离电磁干扰与污染物。
贮箱支架：发射工况下锁紧限位贮箱，防止滑移开裂；分流贮箱晃动与冲击载荷；柔性结构补偿在轨热变形，规避管路应力撕裂；规整管路布局、抑制共振，具备工况安全冗余防护。
主流材质体系
推进舱壳体：商业主流为碳纤维蜂窝夹层结构，轻量化、低变形；中小型卫星采用铝锂/高强铝合金焊接壳体；高轨长寿命卫星选用钛合金薄壁壳体。
贮箱支架：高精度卫星适配碳纤维复材支架；批量星座采用铝锂/铝合金框架抱箍；高应力点位搭配钛合金连接件；复杂结构采用3D打印钛合金一体化支架。
核心制造工艺
壳体：蜂窝夹层热压罐共固化、薄壁搅拌摩擦焊、框环精密机加、表面防护涂层、无损缺陷检测。
支架：复材杆件成型、金属精密锻造五轴机加、桁架配钻装配、抱箍精密加工，通过热真空、力学环境试验标定。
技术要求
高刚度、极致轻量化，不占用载荷与推进剂余量；低热变形、尺寸稳定性优异，保护管路贮箱；抗振动抗过载，结构无开裂、无松动位移；接口高精度无应力装配；耐空间环境、低出气无污染；结构与推进管路系统一体化适配。
商业航天应用特点
低轨星座推动推进舱模块化、标准化量产，大幅降本提效；卫星高集成化倒逼一体化、紧凑型贮箱支架普及；微纳卫星采用焊接壳体+3D打印支架，简化结构、缩短研制周期；高精度、长寿命卫星全面适配碳纤维复材结构，严控热变形、保障作业精度。
企业
院所：航天五院、航天八院
民营结构总成：九天行歌、长光宇航、煜邦航天、洞一科技、寰宇乾堃
复材材料：光威复材、中复神鹰、中简科技
金属材料 / 精密件：宝钛股份、西部材料、航天精工、铂力特（3D 打印）
（七）星上管路固定结构
核心定义
卫星推进、热控系统专用精密基础结构总成，包含管支架、管卡、抱箍、隔振支座、穿舱固定座等小件结构。广泛布置于卫星各舱段，负责管路支撑、夹持、限位、减振，是卫星用量最大、不可或缺的精密配套结构。
核心功能
1. 规整限位：定点夹持各类流体管路，规范管路走向，规避星上设备、结构干涉。
2. 抗振防疲劳：发射工况下锁紧管路，抑制抖动、共振与拍打，避免焊缝开裂、接口泄漏松脱。
3. 热变形补偿：柔性夹持适配在轨温变伸缩，释放管路应力，防止接头失效、管路撕裂。
4. 隔振防护：阻隔发动机、姿控喷流微振动传导，保护阀门、传感器等精密器件。
5. 穿舱密封补强：实现管路穿舱定位、密封隔热，保障舱体结构强度，杜绝漏气、冷热串扰。
6. 集约减重：组合式模块化设计，精简零件、节省星上空间，降低结构死重，适配高密度集成卫星。
主流材质选型
航空铝合金：轻量化、低成本、易加工，适配普通低压、热控管路，为通用主流材质。
钛合金：高强抗疲劳、耐温变、无真空冷焊，用于高压推进管路、高温区、长寿命卫星。
碳纤/玻纤复材：低热变形、轻量化，适配高精度载荷舱周边管路，规避热变形偏移。
聚酰亚胺工程塑料：用作绝缘隔振垫层，防金属磨损、隔振降噪、杜绝电化学腐蚀。
核心制造工艺
精密五轴机加、钣金冲压折弯；复材模压、隔振垫层一体化注塑；圆弧精密铣削保证管路贴合度；表面阳极氧化、钝化、绝缘涂层处理；预装适配、力学振动筛选、管路匹配试验。
技术要求
刚柔匹配，兼顾夹持稳固与热变形释放；高精度圆弧贴合，受力均匀不损伤管路；抗疲劳、长寿命，在轨振动温变环境下不变形、不松动；小型化轻量化，适配密集安装；绝缘防腐，杜绝异质金属腐蚀；结构标准化、可互换，适配星座批量量产。
商业航天应用特点
低轨星座高密度组网，模块化标准化管夹替代定制件，大幅降本提效；平台化卫星通用管路接口，适配卫星快速迭代；高压绿色推进系统普及，带动钛合金高强度、隔振类固定结构需求增长；3D打印一体化支架逐步应用，简化复杂管路装配工序、减少零件数量。
代表企业
航天精工股份有限公司（航天科工）：核心配套空间站 / 卫星高性能紧固件、管路固定连接件，适配高低温、强振动太空环境中国载人航天工程。
大连长之琳科技股份有限公司：专精航空航天卡箍、管路连接件、液压固定组件，配套卫星推进系统管路固定。
宁波星箭航天机械有限公司：航天高压管路连接件、金属波纹管、特种卡箍，服务卫星 / 火箭流体管路固定场景。
派铂宇航科技发展有限公司：卫星 / 火箭精密管路、固定支架、真空钎焊组件，适配超低温与高温交变工况。
北京天兵科技有限公司：自研飞行器空间管路固定装置（卡箍 + 底座组合），用于卫星推进管路限位固定。
北京首航科学技术开发有限公司（航天科技集团）：航天标准紧固件、管路卡箍、专用固定支架，覆盖卫星全系列管路固定需求。
贵阳白云中航紧固件有限公司：航天快卸卡箍、双管固定卡箍、管路连接组件，适配卫星多系统导管固定。
河南航天 695 厂（航天科工）：卫星 / 火箭复合密封管路连接件、特种阀门、固定支架，用于燃料管路固定与密封中国载人航天工程。
青岛北辰数智科技有限公司：卫星三维管路设计、管路支架定制、固定卡箍配套，提供推进系统管路固定一体化方案。
超捷股份（301228）：钛合金高强度紧固件、管路固定螺栓 / 螺母，适配卫星发射与在轨极端振动环境。
（一）材质分类
金属类：铝合金、铝锂合金、钛合金、不锈钢 机加 / 焊接结构件
1. 常规航空铝合金
核心特性
密度中等、易机加、易焊接、成本低、工艺极其成熟，综合性价比最优。
应用场景
火箭：箭体普通筒段、级间段非主承力件、尾段辅助结构、管路支架、普通安装机架；
卫星：普通侧板、舱板、非高精度支架、星上常规连接杆、管路固定支座。
2. 铝锂合金（商业航天核心主流金属材料）
核心特性
在铝合金基础上添加锂元素，密度更低、比强度更高、刚度更大、低温性能优异，耐低温冷脆、抗疲劳性能好。
应用场景
火箭：液氧 / 甲烷贮箱筒段、封头、瓜瓣拼焊结构、一子级 / 二子级主箭体筒段、箱间段、主承力环框；
卫星：高端卫星底板、主承力框架、推进舱壳体、高刚度桁架杆件。
3. 钛合金
核心特性
超高强度、耐高温、耐低温、耐腐蚀、抗空间辐照、无磁、真空不冷焊，综合力学性能顶尖，密度高于铝材。
应用场景
火箭：发动机周边高温支架、推力支座、高强度锻件、管路高压接头、尾段高温承力件；
卫星：星上高应力接头、贮箱抱箍、铰链结构、天线高精度支架、推进系统高压管路固定件、长寿命卫星主连接件。
4. 不锈钢
核心特性
刚性大、抗压抗形变、密封性好、耐腐防锈、焊接气密性优异。
应用场景
火箭 / 卫星高压气瓶壳体、高压管路、阀门安装底座、特种密封结构、重型承载隔框；多用于承压、密封、重载工况，不做轻量化主结构。
复材类：碳纤维筒体、碳纤维整流罩、卫星承力筒、太阳翼复材基板
1. 碳纤维火箭筒体
定义与形态
碳纤维预浸料 / 缠绕成型的箭体筒段、上面级筒体、承力筒，替代传统金属筒段。
应用场景
商业火箭上面级筒体、小型固体火箭整箭筒段、箭体内部复合材料承力筒、桁架加强筒。
优势价值
相比铝锂合金减重 20%～35%，减少结构死重，提升运载能力；适合批产模具化成型。
2. 碳纤维整流罩
定义与形态
碳纤维蜂窝夹层一体化成型，火箭最前端卫星保护罩，分上下罩、瓣式分离结构。
应用场景
所有商业液体 / 固体火箭标配，是复材在火箭上用量最大、最成熟品类。
价值特点
全复材替代金属整流罩，大幅减重、降低分离冲击，适配大卫星包络空间。
3. 卫星碳纤维中心承力筒
定义与形态
整星中央主承力骨架，碳纤维缠绕 / 热压罐整体固化圆筒结构。
应用场景
低轨宽带星座、遥感卫星、高精度光学卫星核心主结构。
核心价值
在轨温变下几乎不变形，保证光学载荷、通信天线长期指向精度，是端卫星必选。
4. 太阳翼复材基板
定义与形态
碳纤维面板 + 铝蜂窝 / 芳纶蜂窝芯夹层板，是太阳能电池片铺贴基底。
应用场景
所有大中型卫星、低轨组网卫星太阳翼唯一主流基材。
价值特点
平面度高不翘曲，保护电池片不碎裂；轻量化可做大展开面积太阳翼。
（二） 成型工艺分类
旋压成型件、搅拌摩擦焊整体结构件、3D 打印异形复杂结构件、模压复合材料件、精密锻造环件
1.旋压成型件
核心定义
利用旋压机，将金属板坯在旋转状态下通过滚轮逐点施压，连续塑性变形，加工出回转体空心薄壁零件的整体成型工艺。
典型产品应用
火箭：贮箱封头、贮箱筒段、鼻锥端头帽、气瓶壳体、级间段环形壳体；
卫星：圆形框环、承力筒金属端框、环形连接件。
工艺核心特点
整体无缝成型，无焊缝、气密性极好，特别适合低温贮箱、高压承压件；
壁厚均匀、圆度精度高、残余应力小；
适合大直径、大尺寸薄壁回转体构件，板材利用率高；
可加工铝合金、铝锂合金、钛合金、不锈钢。
技术优势
替代多块瓜瓣拼焊，减少焊缝数量，降低泄漏风险；减重效果好、结构整体性强、疲劳寿命高。
商业航天价值
液氧甲烷火箭大直径贮箱封头必用旋压，是民营火箭贮箱量产核心工艺。
2.搅拌摩擦焊整体结构件
核心定义
固相焊接工艺，依靠搅拌头高速旋转摩擦生热，让金属材料塑性流变接合，不熔化、无熔焊缺陷。
典型产品应用
火箭：铝锂合金贮箱纵缝 / 环缝焊接、箭体筒段拼焊、箱间段、级间段大型壁板；
卫星：铝锂合金舱板、框架整体焊接结构。
工艺核心特点
固相焊接，无气孔、无裂纹、无夹杂，焊接强度接近母材；
变形量小、残余应力低，整体尺寸精度高；
特别适合铝锂合金、高强铝合金等传统熔焊易开裂材料；
可实现超长直缝、大直径环缝自动化焊接，适合批量产。
技术优势
解决大尺寸航天铝锂结构焊接难、可靠性低痛点，是商业火箭贮箱工业化量产的标配工艺。
商业航天价值
可回收火箭贮箱要求高疲劳、高气密、长寿命，搅拌摩擦焊是唯一规模化成熟方案。
3.3D 打印异形复杂结构件
核心定义
采用金属 / 复材增材制造，逐层堆积，直接成型异形、镂空、拓扑优化、复杂内腔结构件，无需模具、无需复杂工装。
典型产品应用
火箭：复杂发动机安装机架、异形推力支座、管路集成支架、复杂阀块；
卫星：一体化贮箱支架、桁架异形接头、推进舱复杂连接件、多管集成固定座、轻量化拓扑支架。
工艺核心特点
复杂形状自由成型，传统机加做不出来的镂空、分叉、内腔结构可一次成型；
拓扑优化减重，比传统机加件再减重 15%~30%；
研发周期短，无需开模，小批量、快速迭代优势极强；
常用材料：钛合金、铝合金、高温合金、碳纤维复材。
技术优势
一体化成型，减少零件数量、减少装配焊缝、减少连接失效点；适合小批量、多型号商业航天定制件。
商业航天价值
商业卫星 / 火箭型号迭代快、定制化多，3D 打印大幅缩短研制周期，成为非标复杂结构件首选。
4.模压复合材料件
核心定义
将碳纤维 / 玻纤预浸料放入金属模具，高温高压模压固化，一次成型复材结构件的标准化工艺。
典型产品应用
火箭：碳纤维整流罩瓣体、鼻锥 / 端头帽、复材连接支座、小型气动翼面；
卫星：太阳翼复材基板、小型复材支架、天线支撑件、舱体复材盖板。
工艺核心特点
模具成型，外形精度高、一致性好、表面质量优；
适合标准化、大批量量产，单件成本随产量快速下降；
夹层结构、加筋结构可整体模压成型；
生产效率高，适合星座批量配套。
技术优势
相比手工铺贴固化，变形更小、力学性能更稳定、适合规模化供货。
商业航天价值
低轨星座大批量组网，整流罩、太阳翼基板等标准化复材件依赖模压工艺降本放量。
五、精密锻造环件
核心定义
通过锻造设备对金属坯料施压，塑性成型环形、盘类、高应力承力构件，再经精密机加精加工而成。
典型产品应用
火箭：级间段加强框、箭体承力环、发动机安装环、推力支座锻坯、管路法兰环；
卫星：整星框架端框、承力筒上下法兰、高应力连接环件。
工艺核心特点
锻造使金属晶粒致密流线化，强度、韧性、抗疲劳远优于普通板材机加；
内部无疏松、无气孔，力学可靠性极高；
适合大直径环形、重载承力关键结构；
材质适配：铝合金、铝锂合金、钛合金、高强合金钢。
技术优势
是高应力主承力环件的必选工艺，承受发射过载、振动、冲击不失效。
商业航天价值
可回收火箭一二级对接环、承力框载荷工况严苛，必须采用精密锻造 + 精加工保障结构安全。
|
欢迎行业内的企业、技术专家和科研机构、上下游企业加入进行深入交流， 共同探讨商业航天产业的未来发展方向。
|
