【演讲嘉宾】武汉理工大学 王硕 | 硫化物全固态电池关键材料及器件研究

重要嘉宾

王硕，男，武汉理工大学材料学院副教授（2021年-至今）。清华大学博士毕业。长期从事全固态锂电池关键材料及器件的研究。近年来以第一/通讯作者身份在Angew. Chem. Int. Ed.、Matter、Adv. Energy Mater.（2篇）、Adv. Funct. Mater.、等期刊共发表学术论文18篇，目前作为项目负责人主持多项国家级、省部级及市级、多项校企合作项目等。申请国家发明专利12项，其中3项专利已授权。担任J. Materiomics以及“硅酸盐学报”期刊青年编委。担任joule, Adv. Mater.等期刊独立审稿人。

近日，武汉理工大学材料学院王硕团队与清华大学南策文院士团队以及北京高压研究中心唐明学教授团队合作在硫化物全固态电池方面取得了突破进展。研究成果以“Large-scale manufacturing sulfide superionic conductor for advancing all-solid-state batteries”为题，发表在Cell子刊Matter上。

硫化物固态电解质因其高离子电导率、良好柔韧性以及低温工艺等优势，被视为实现高性能全固态电池的理想选择。其中，锗银矿结构的材料，尤其是Li₆PS₅X（X=Cl/Br），因其在室温下就具备良好的离子导电性，一直是研究焦点。不过，传统硫化物的制备工艺普遍依赖高能球磨，不仅耗时费力，而且产量有限、批次差异大，很难满足产业化的需求。此外，这类材料在与高电压正极或金属锂负极接触时容易发生界面副反应，导致容量迅速衰减，也是一个难以逾越的障碍。

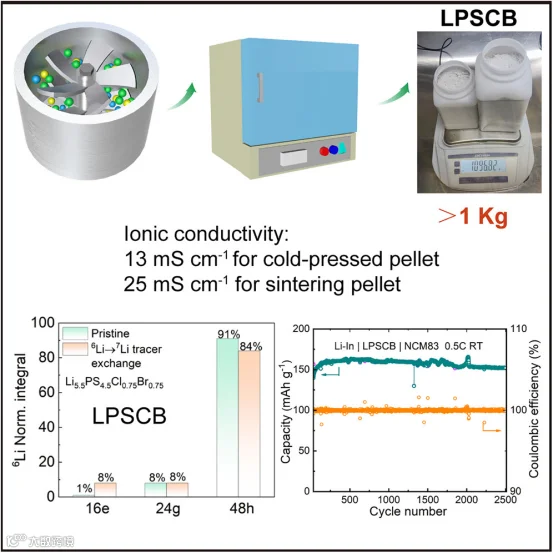

针对这些痛点，这项研究开辟出了一条“简洁高效”的新路径。研究团队通过“快速干混+热处理”的方式，首次实现了硫化物电解质批次公斤级稳定制备，代表着制备技术从“实验室瓶颈”迈入“准工程化”的关键转变。更值得注意的是，合成出的LPSCB展现出极为优异的离子传导性能：冷压态下的室温离子电导率达13mS·cm^-1，热压处理后更是高达25mS·cm^-1，远超多数已报道的硫化物电解质，为商用液态电解液的2倍。

同时，材料的离子迁移激活能仅为0.24eV，这意味着材料具备超快动力学响应。与传统认为的48h-48h跳跃机制不同，该材料中还引入了一个被忽视的16e位点，形成了独特的“48h-16e-48h”跳跃路径。这一额外通道显著提高了锂离子的跨笼迁移能力，被认为是离子电导率大幅提高的根源。在电池组装测试中，研究人员以单NCM83@Li₃BO₃为正极组装了全固态电池。在0.5C的充放电倍率下，电池可稳定循环超过2500次，且几乎不出现容量衰减；在更高的2C倍率下，也能维持1800次稳定循环。此外，在高正极负载（21.4 mg·cm^-2）条件下，该电池仍能实现2.8 mAh·cm^-2的面容量，并在0. 1C倍率下稳定运行440圈。研究团队进一步证实了LPSCB与正极之间形成了动力学稳定的界面，在充放电过程中极大地抑制了副反应的发生，这是全固态电池能够实现超长循环寿命的根本原因之一。

从材料设计、工艺突破，到结构解析和电池验证，这项工作全链条展示了如何将“高性能硫化物电解质”真正推向实际应用的可能性。它不仅提出了性能更优的材料设计方案，也提供了一种低能耗、高产量的新制备工艺路径，对于固态电池产业化具有重要启示意义。

相比许多仍停留在实验室阶段的材料体系，这项研究所提出的LPSCB无疑离实用更近一步。高电导率、低活化能、良好的界面稳定性以及公斤级稳定制备，意味着它有望真正“搭上”下一代全固态电池产业化的列车。未来，随着这一工艺进一步优化与正负极匹配的持续推进，我们或许能在不远的将来看到基于此类材料的全固态电池产品走入市场。

文章链接：https://www.cell.com/matter/abstract/S2590-2385(25)00178-X

如果您有意向参与演讲、赞助或参会

李经理18116386236（微信同号）

 MEETINGS   往期会议回顾

左右滑动查看更多

中国国际钒液流储能大会2024圆满召开！
