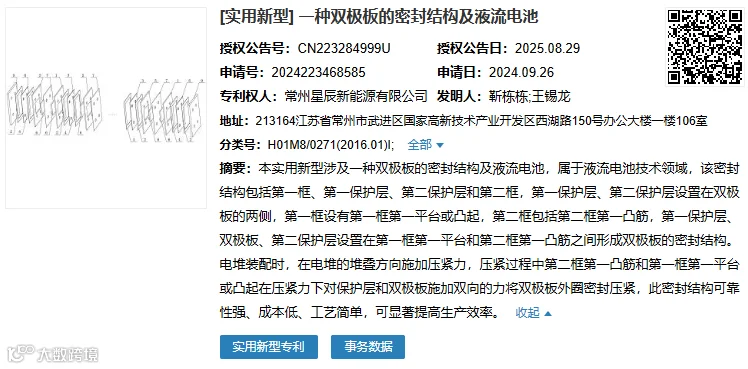

8月29日，国家知识产权局信息显示，常州星辰新能源有限公司取得一项名为“一种双极板的密封结构及液流电池”的专利，授权公告号CN223284999U，申请日期为2024年9月。
双极板是全钒液流电池的关键部件之一，在电堆中实现单电池之间的联结，隔离相邻电池间的正、负极电解液，同时收集双极板两侧电极反应所产生的电流。如果双极板处发生泄漏，会使电池的电堆功率下降、降低电堆的寿命。
目前采用的密封方式多为密封条或密封垫密封、激光焊接密封与热熔胶密封。密封条或密封垫密封，可以短时间内密封，当电池长时间运行后，密封材料的老化、蠕变、会导致其密封失效。激光焊接密封虽然可以实现有效的密封，但是激光焊接设备成本高，使用寿命较短，难以在电池生产过程中广泛使用。热熔胶密封对温度比较敏感，当电堆充放电时会释放热量，电堆的温度会升高，会对热熔胶产生影响，降低其密封性能。
为了解决上述现有技术的问题，本实用新型提供一种双极板的密封结构及液流电池，此密封结构可靠性强、成本低、工艺简单，可显著提高生产效率。
专利摘要：本实用新型涉及一种双极板的密封结构及液流电池，属于液流电池技术领域，该密封结构包括第一框、第一保护层、第二保护层和第二框，第一保护层、第二保护层设置在双极板的两侧，第一框设有第一框第一平台或凸起，第二框包括第二框第一凸筋，第一保护层、双极板、第二保护层设置在第一框第一平台和第二框第一凸筋之间形成双极板的密封结构。电堆装配时，在电堆的堆叠方向施加压紧力，压紧过程中第二框第一凸筋和第一框第一平台或凸起在压紧力下对保护层和双极板施加双向的力将双极板外圈密封压紧，此密封结构可靠性强、成本低、工艺简单，可显著提高生产效率。
关于常州星辰新能源有限公司：

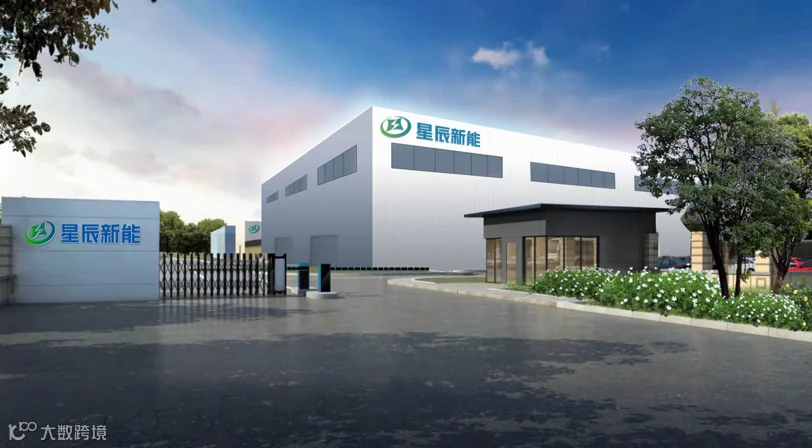

2023年4月21日，常州星辰新能源有限公司成立。2023年5月4日，星辰新能宣布其全钒液流吉瓦级工厂——星G智造基地在常州武进国家高新技术产业开发区落成。
"星G智造基地"采用全自动化生产线和现代化管理系统，具备高质量、高效率的生产能力，同时拥有完善的生产和研发设施，配备了最先进的测试设备和工具，以确保产品质量和稳定性。预计公司将于2023年8月投产第一期300MW量产线，并在同年12月建成第二期700MW量产线，最终总产能将达到3GW。
专利附图：

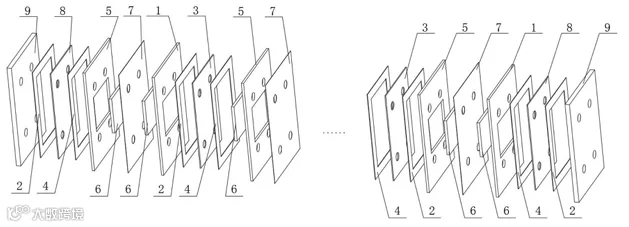

图1 采用本实用新型密封结构的电堆示意图
图2 本实用新型第一框或第二框的示意图
图3 本实用新型密封结构的第二框的A‑A向剖视图
图4 本实用新型密封结构的第一框的A‑A向剖视图
图5 本实用新型密封结构的密封位置的示意图

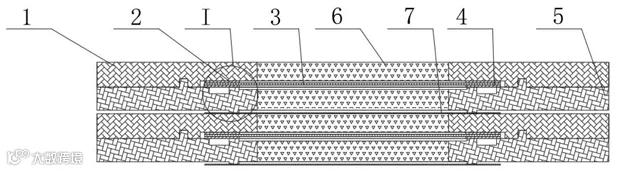

图6 图5的B‑B向的装配示意图
图7 图6的局部放大示意图
图8 图6的分解示意图
图7 图6的局部放大示意图
图8 图6的分解示意图
