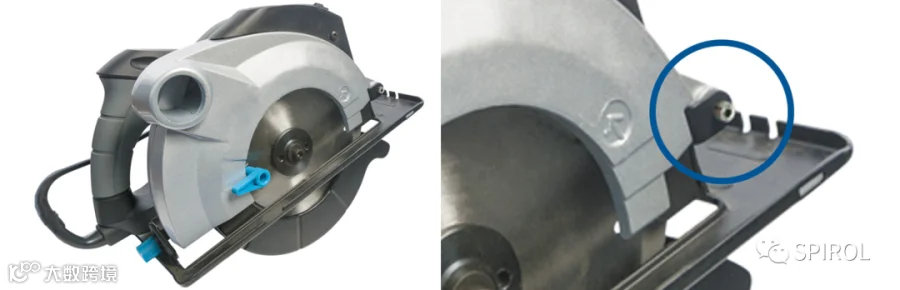

该客户使用标准型卷制弹性圆柱销作为铰链销用在圆锯护齿套上。客户抱怨该款销装配时太费力，SPIROL 对该应用进行了应用分析。
客户有两条装配线来装配卷制弹性圆柱销。所有问题都发生在全自动装配线上，全自动装配线所需的插入力比半自动装配线所需的插入力的一半还要少。根据卷制弹性圆柱销插入力的实验数据，分析得出的结论是自动装配线上的滚筒尺寸偏小。
客户的这个应用中对卷制弹性圆柱销没有剪切强度要求。针对该客户，一个简单有效的方法就是改用轻型载荷销，这样就不用对自动装配设备或者孔径进行改动。在相同应用中使用同样的卷制弹性圆柱销，轻型载荷销的插入力大约只有标准型销的一半。
工程师根据观察还提出其它建议。客户使用的是锥形隐式销来对准孔。隐式销直径从 0.211 到 0.250 英寸不等。这样的话因为过大的锥度有可能导致孔顶端定位不准。因此该对准定位圆柱销直径应为 0.252 的全长销。
插销孔也要有轻微弧形边。而且销孔要比弹性圆柱销的直径小些；因此，插销孔在内部受压，也增加了插入力。
SPIROL 强调在装销过程中，装配件应当被支撑住或夹住以限制装配中悬壁的提升次数。
在此应用案例中的SPIROL产品:
卷制弹性圆柱销
识别二维码查看产品详情
SPIROL是用于紧固，连接和组装的工程组件和安装设备的全球领先制造商。
作为卷制弹性圆柱销的发明者，除了提供广泛的产品之外，我们还提供应用工程帮助，来帮助您提高产品质量，简化组装过程并降低总制造成本。
当SPIROL在项目设计初期就参与进来时，我们可以帮助您设计出最具成本效益的组件。我们将协助进行新设计并帮助解决问题，并建议节省现有设计的成本。
