1、ANSYS APDL介绍
APDL的全称是ANSYS Parametric Design Language，也被叫做ANSYS参数化设计语言。APDL不仅是优化设计和自适应网格划分等ANSYS经典特性的实现基础，也为日常分析提供了便利。
APDL的运用主要体现在用户可以利用程序设计语言将ANSYS命令组织起来，实现有限元分析的全过程。
建立参数化的CAD模型
参数化的网格划分与控制
参数化的材料定义、参数化的载荷和边界条件定义
参数化的分析控制和求解以及参数化的后处理
APDL命令流由Fortran程序设计语言和ANSYS命令组成。通过插入命令流，可实现一些用户自定义等一些高级功能。

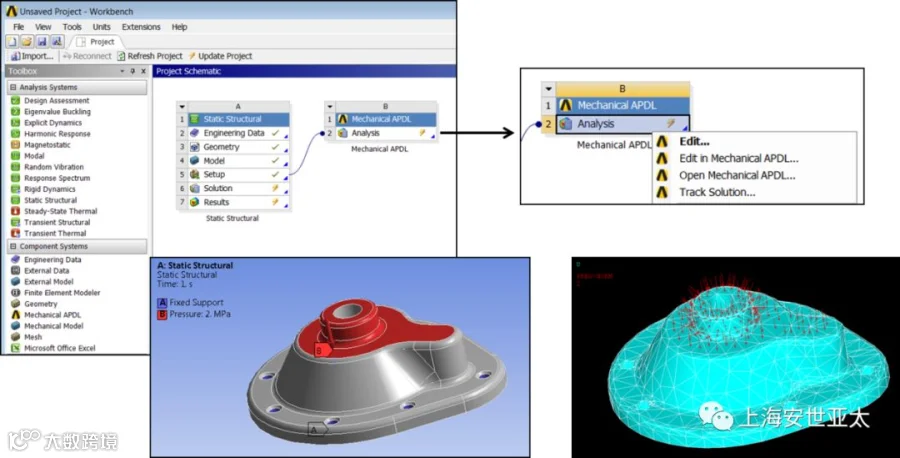

ANSYS Workbench Mechanical使用ANSYS MechanicalAPDL 作为求解器。如下图所示，可将Workbench Mechanical模型在经典界面环境中进行打开求解。
2、ANSY Shelp介绍
ANSYS help系统功能非常强大，包括新版本功能的扩展，各个模块的使用操作以及后台计算的理论介绍等等，对于ANSYS Mechanical来说，只有充分利用和掌握ANSYS help（特别是APDL）的使用，才能实现更全面和高级的结构分析内容。

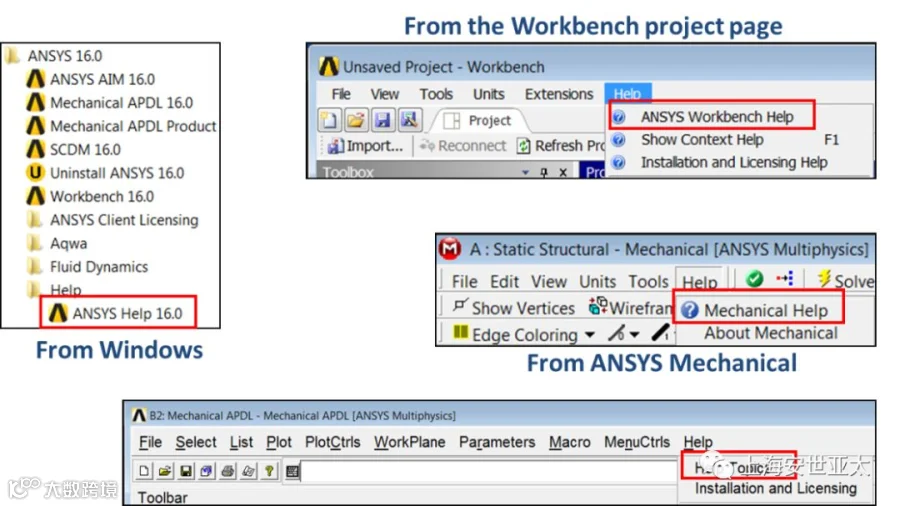

ANSYS Help四种打开方式
ANSYS Help常用命令

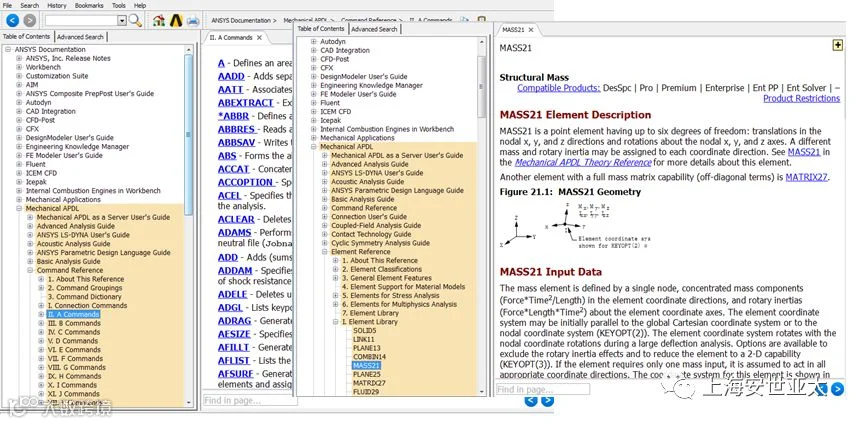

Mechanical APDL中的CommandReference 包含从A-Z开头的所有命令的介绍以及使用方法，如下图所示。
3、ANSYS命令简单介绍
ANSYS完整的结构分析流程包含前处理、求解、后处理，下面将介绍ANSYS自带的前处理、求解、后处理当中的几个简单命令。注意：带有!的为注释行
前处理命令
/PREP7 !进入前处理器
ET,1,SOLID186

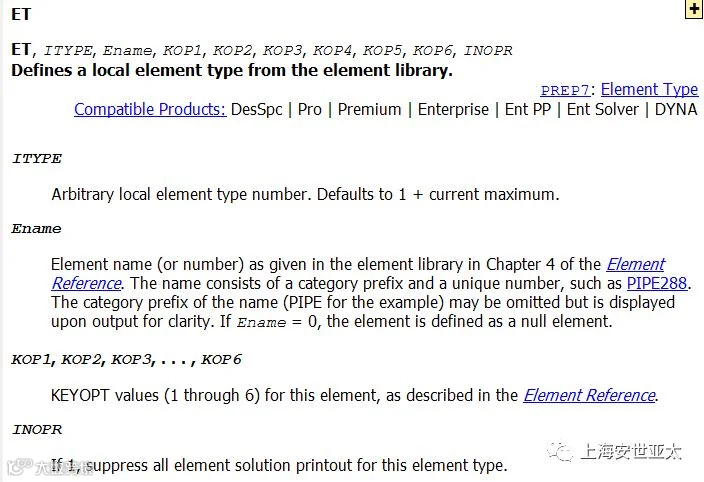

! ET是定义单元类型的命令，1是该单元的编号，SOLID186是实体单元类型的一种。具体的使用方法参考帮助当中的详细说明。
MP, EX,1,2E11
MP, PRXY,1,0.3
! MP是定义材料属性的命令，EX和PRXY分别代表弹性模量与泊松比，1是该材料的编号，2E11为弹性模量的大小，MP中可以定义的材料物理参数非常多，可参见ANSYS help。
……
求解命令
/SOLU !进入求解器
ANTYPE,0
!定义分析类型，关键命令是ANTYPE,0为静力分析（支持0-9），具体每一个数字代表的分析类型参考帮助。
SF,ALL,PRES,100
……
SOLVE
!求解命令
后处理命令
/POST1 !进入后处理器
PLNSOL,U,SUM
PLNSOL,S,EQV
/POST26 !进入时间后处理器
NSOL,2,2,U,Y,2UY
PRVAR,2
……
ANSYS APDL的运用不仅包含ANSYS命令，还可与Fortran的程序设计语言结合起来，实现更全面和高级的功能，比如逻辑判断与循环语句等等。
*IF,
……
*ELSEIF
……
*ENDIF
*DO
……
*ENDDO
4、ANSYSWorkbench Mechanical中插入命令
Workbench Mechanical中APDL的插入（支持插入命令位置）
“Geometry” 的任意一个body
“Connections”的任意接触类型
“RemotePoints” 的任意远端点
“Analysis”分析设置
“Solution”结果后处理
CoordinateSystems以及Name Selections不支持APDL的插入，但是对于分析设置以及APDL的插入非常有帮助。
后续的推送中，我们会分期给大家介绍APDL在ANSYS workbench中的应用，欢迎大家持续关注。
