- Remote Points是Mechanical以下各功能使用过程中的重要部分。
• Point Mass
• Joints
• Springs
• Bearing
• Beam Connector
• Moment
• Remote Force
• Remote Displacement

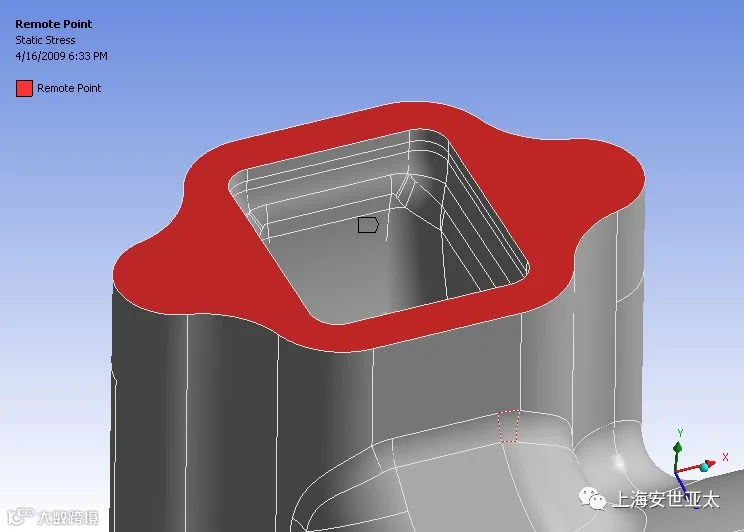

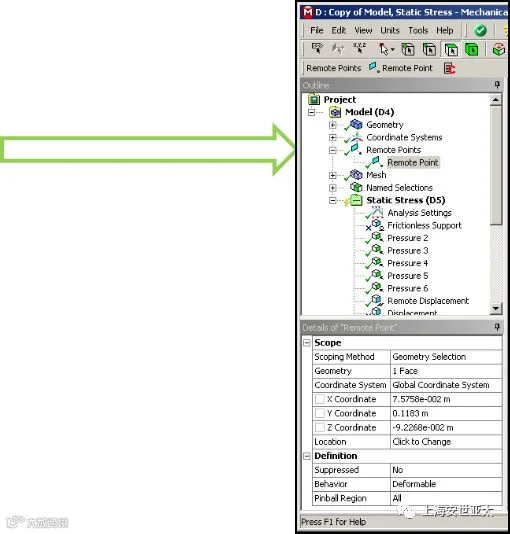

- 每一个Remote Point都耦合于相应的结构。

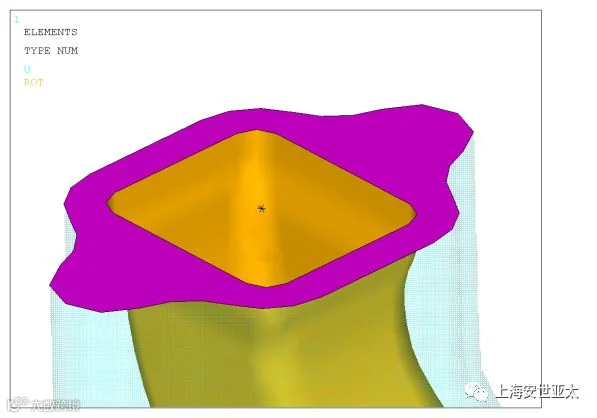

• Remote Point 包含接触单元与目标单元，目标单元是一个1节点单元，代表远端点位置。接触单元耦合于结构的点、线、面。
• Remote Point中插入命令主要是一些辅助功能，与name selection，coordinate system等GUI功能类似，方便后续的边界条件的施加等等。

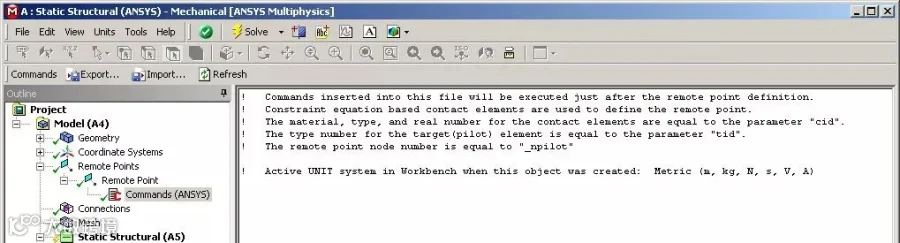

• 在Remote Point下插入命令:
MY_INTERFACE_NODE = _npilot
!_npilot 代表了节点的ID编号。后续命令可通过它来跟踪remote point的响应，类似于将其赋予了一个组件名称。
- 组件的定义对于结构分析中接触的定义、载荷边界的设置以及结果后处理等都有非常重要的意义。在Name Selection功能没有非常完整时，我们需要通过如下相关命定流去定义自己所需的组件，然后把载荷加载到组件上：
ESEL,type,item,comp,vmin,vmax !单元选择
NSEL,type,item,comp,vmin,vmax !节点选择
NSLE,type,nodetype !根据单元选择节点
ESLN,type,ekey,nodetype !根据节点选择单元
CMSEL,type,name !创建组件
D,ALL,PRES,0 !对组件进行位移边界加载
ALLSEL,ALL ！选择所有模型，非常关键

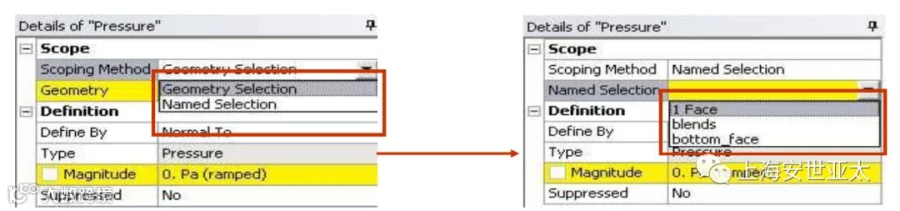

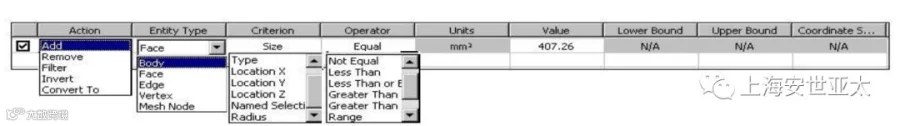

- 好在如今版本的ANSYS软件中，直接通过GUI就可以定义不同的组件，非常方便

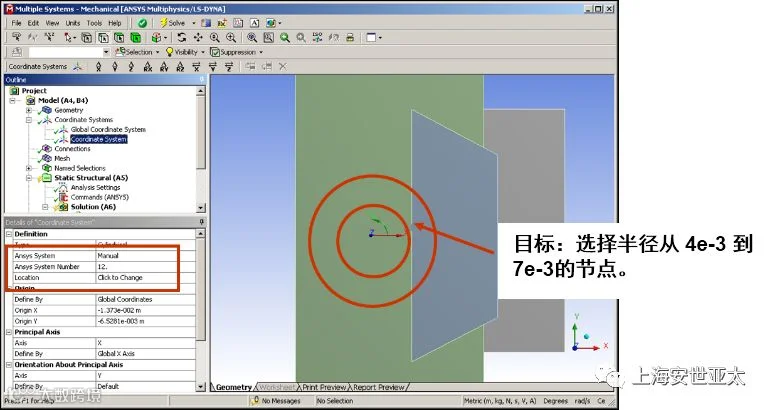

- Coordinate System的定义。坐标系可以帮助我们选择合适的组件，处理不同坐标系下的结果。

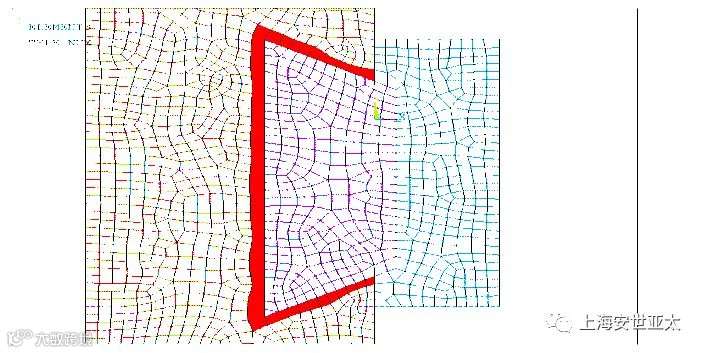

CSYS,12
NSEL,S,LOC,X,4e-3,7e-3
CSYS,0
- 可在Solution Information中查看插入命令流的读写情况。
