线缆线束是电子设备或系统的重要组成部分。随着电子设备复杂度的提高、设计周期的缩短，目前的线束设计和验证手段缺乏的问题，逐渐成为整个系统设计的瓶颈。线缆的布置、线束之间的相互串扰以及由此导致的电磁兼容和系统可靠性问题越来越多地成为产品设计中面临的首要问题。

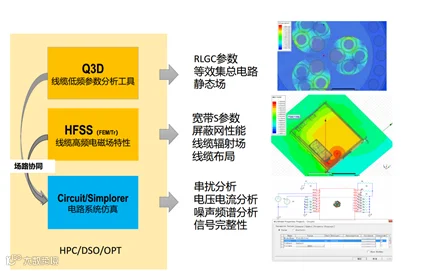

ANSYS针对线缆线束的电磁仿真解决方案，是通过Q3D、Circuit和HFSS之间的动态数据链接，将线缆的系统级分析进行分解仿真，具体包括：
通过Q3D求解线缆的横截面参数
通过Circuit电路仿真求解负载条件下线缆中的电压与电流
通过HFSS求解线缆在真实空间路径下的电磁辐射
技术优势
线缆线束快速建模接口

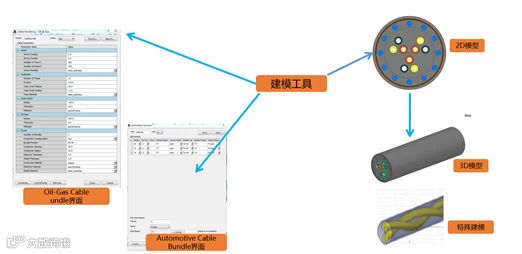

在ANSYS HFSS/Q2D/Q3D/Maxwell电磁仿真模块中，都具有线缆线束的建模接口，可以方便快速地建立双绞线电缆、同轴电缆、电源电缆等线缆线束模型。
Q2D线缆仿真分析

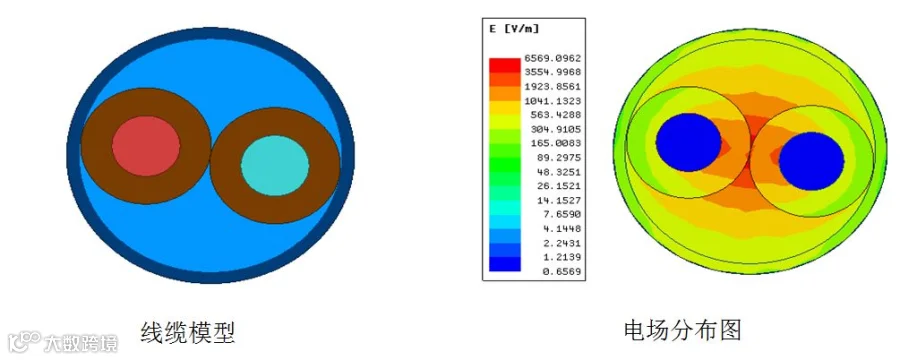

Q2D采用快速高效的线缆建模工具，实现各种复杂线缆的快速建模，仿真完成后可以进行线缆线束各种电特性参数的提取，例如DC RL/CG以及 AC RL，同时可以查看线缆电流密度以及静态感应场的分布状态。
Circuit线缆网络分析

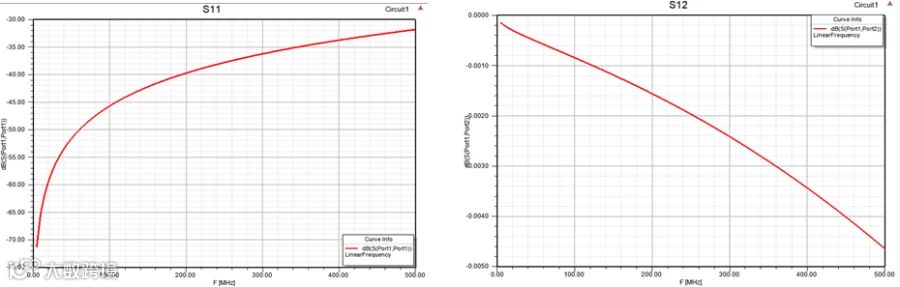

将Q2D Design拖拽到电路图中形成电路部件，然后定义各个节点端口以及激励噪声幅度，可进行S参数的分析，可查看插入损耗和回波损耗等。
HFSS线缆辐射分析

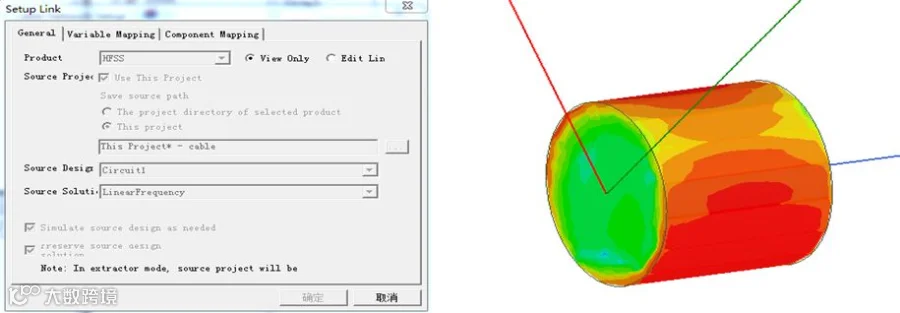

HFSS提供了线缆网络的场链接方式，可以直接把Circuit中的仿真结果链接到HFSS中进行辐射仿真。
