技术分享 | 使用HFSS高效建模的9个技巧

发现很多人建模的思路不够清晰，还处在堆积木的阶段，要处理很多的坐标，工作量非常大。事实上HFSS提供了很多非常高效的命令，灵活使用这些命令，能让建模过程变的简单，也比较好玩，因此，我近期开始分享一些HFSS的高效建模技巧，希望这些技巧对新人的建模能力有所提升。

1、快速建立PCB层叠技巧

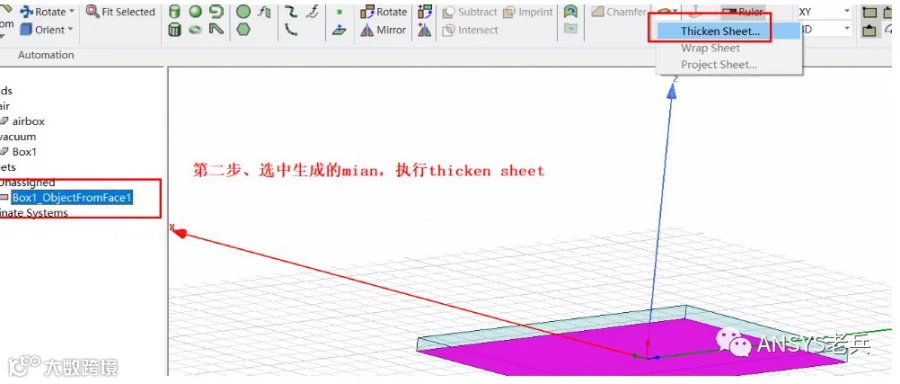

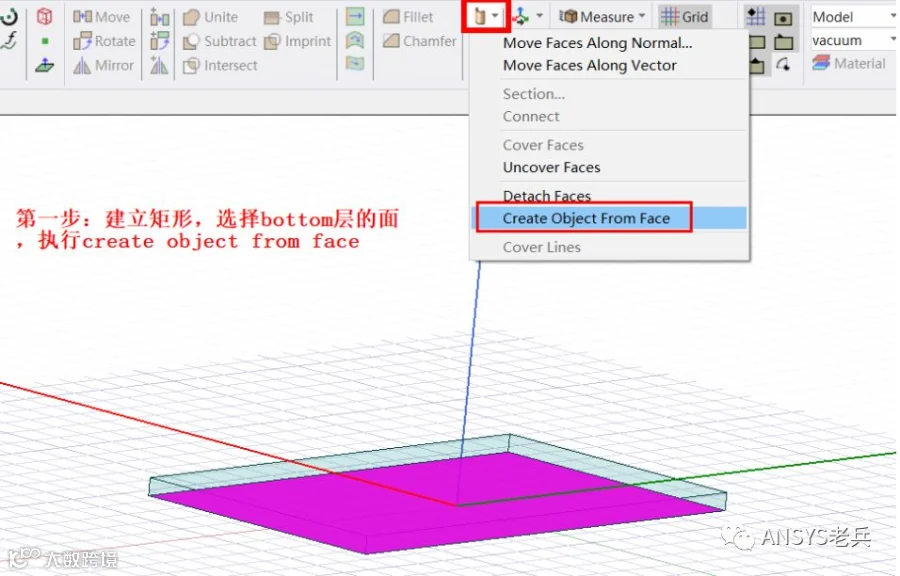

• 使用create object from face + thicken sheet

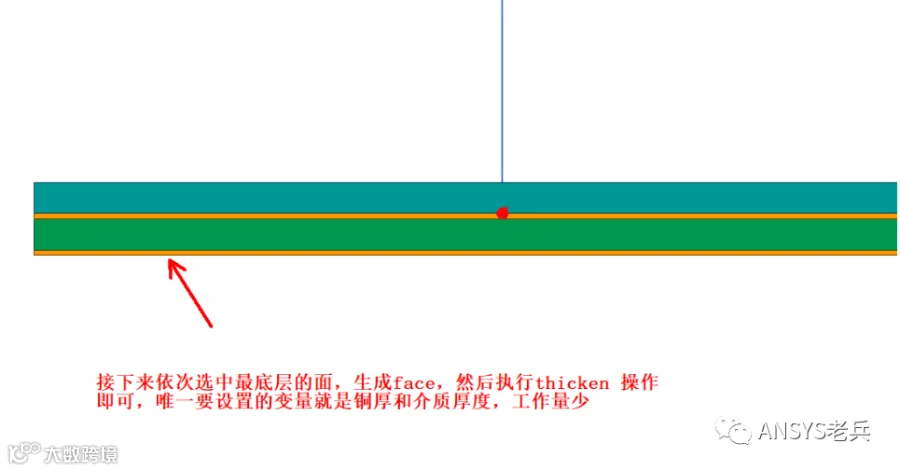

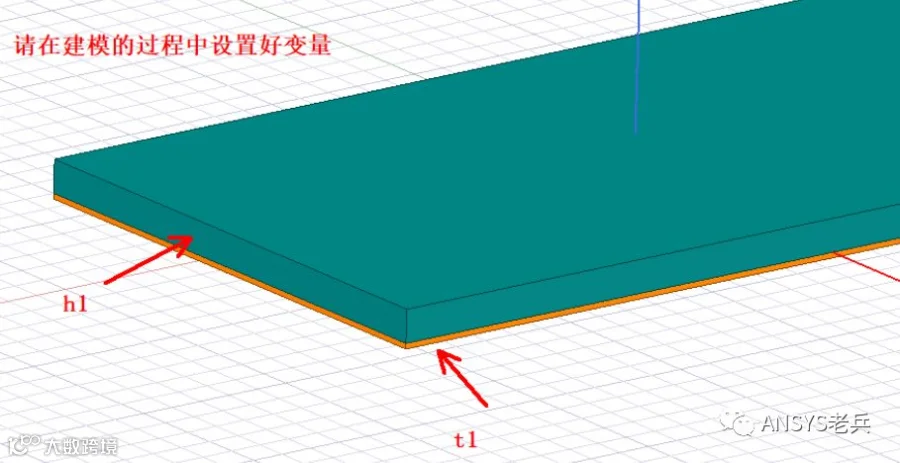

通常建立PCB层叠，大家习惯于用多个矩形堆叠，这个方法本身没有任何问题，只是在修改坐标的时候特别麻烦，尤其是层数大于8层以上的时候，估计自己修改坐标都要晕掉~，此时如果能使用create object from face + thicken sheet命令，建模就非常简单，只需要设置一个厚度即可，不用去记坐标，省时省力，下面演示过程：

友情提醒：其实PCB 层叠在HFSS 3d layout里面设置更简便，建模方法都是很多，很灵活的。

2、 走线渐变技巧

• 使用create object from face + connect face

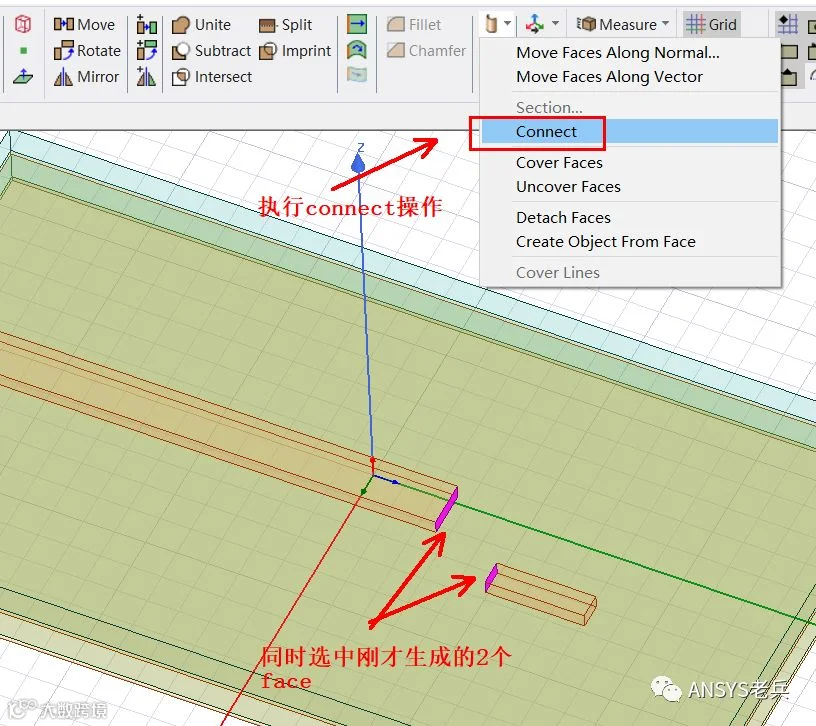

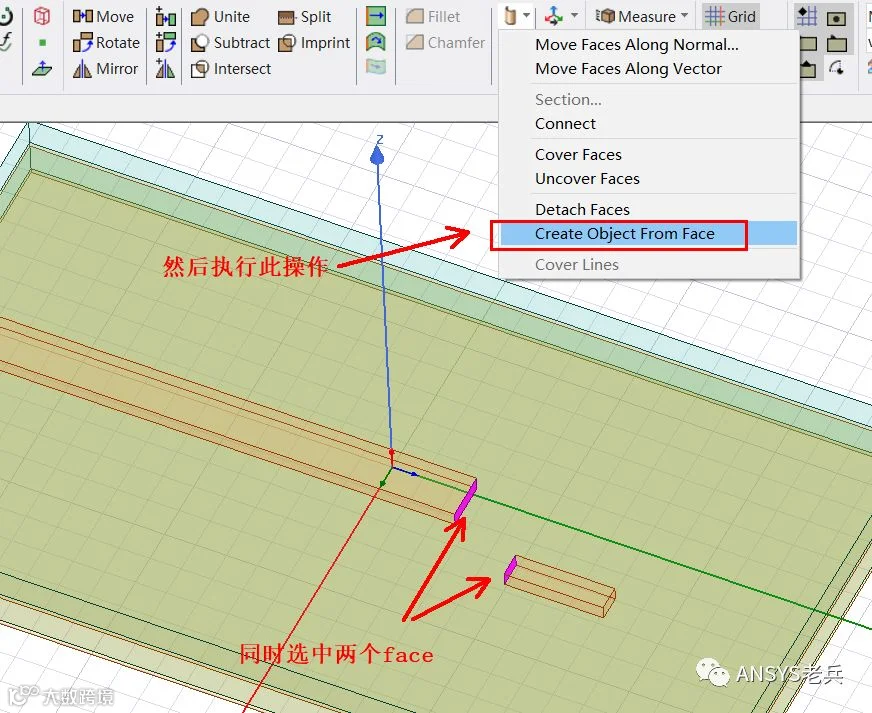

HFSS在画直来直去的模型方面，很有优势，在画拐弯或弯曲的走线方面，就相对麻烦点。信号走线由粗到细，有好几个方法，今天介绍的是最简单的方法，使用create object from face + connect face，下面演示过程：

3、快速生成绿油层

• 使用project sheet命令

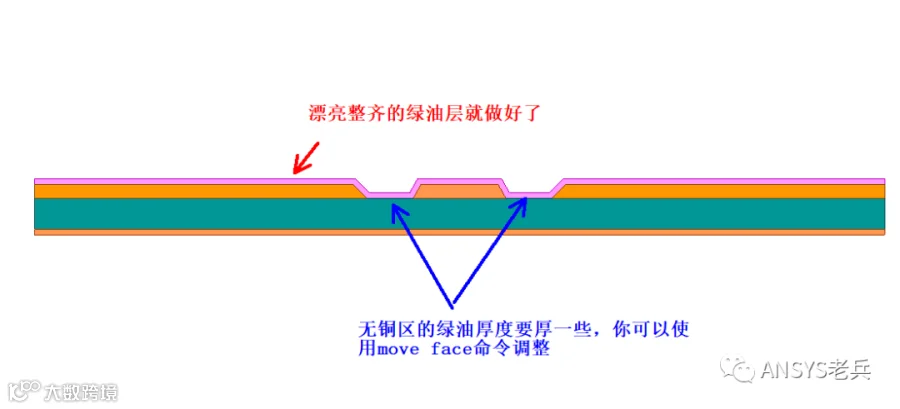

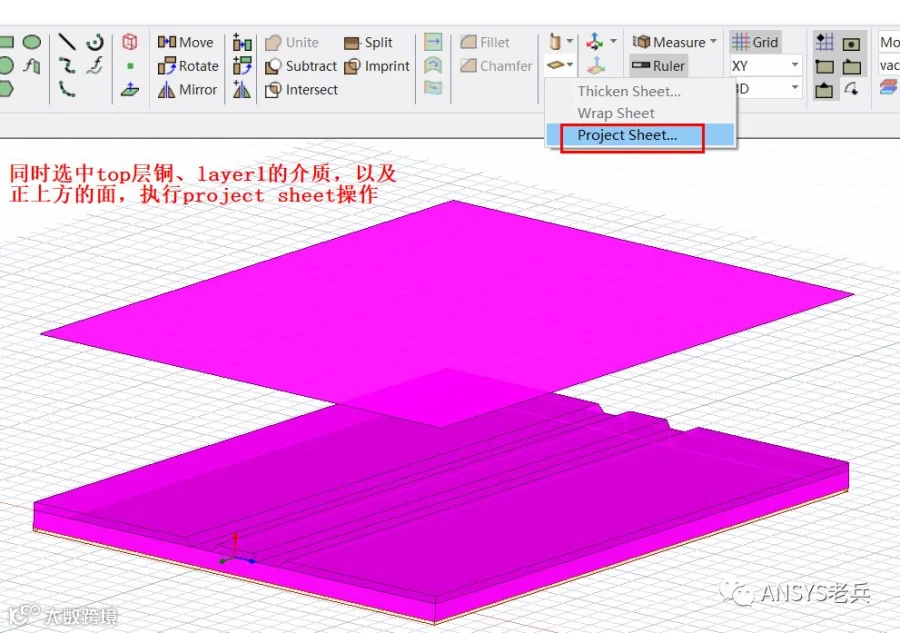

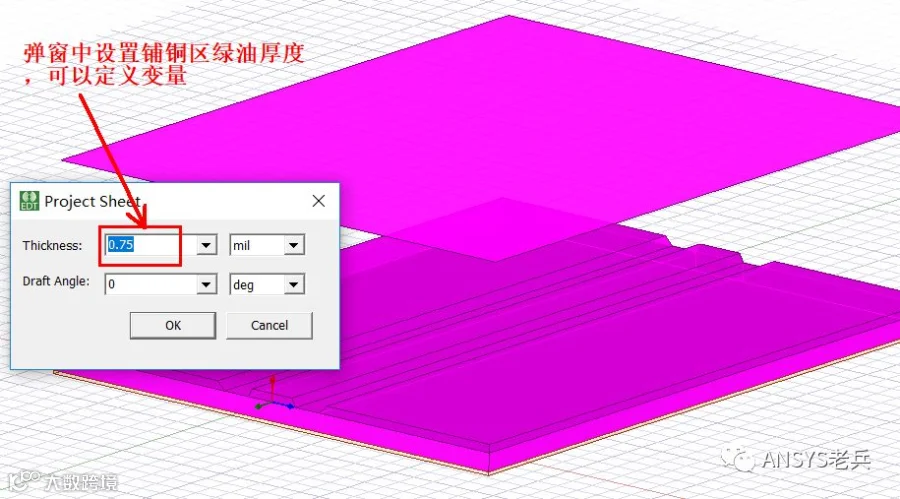

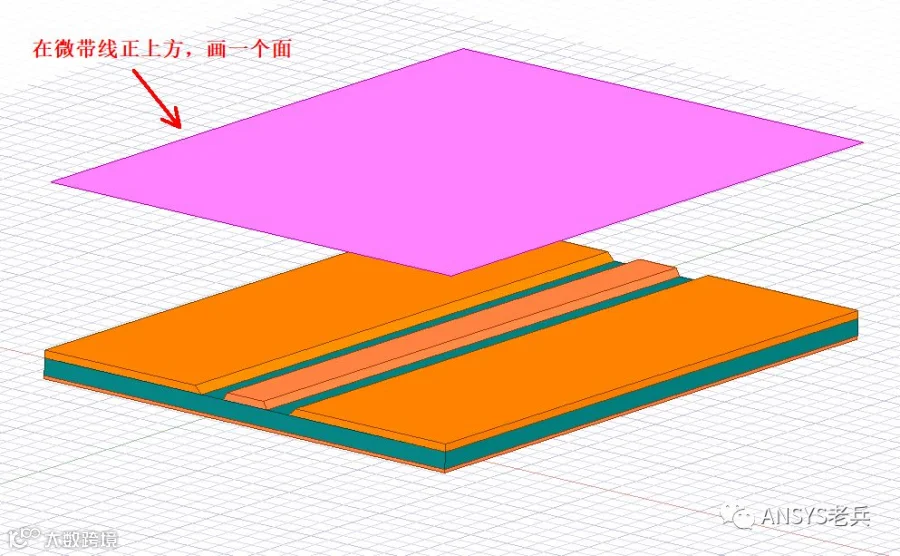

由于绿油在铺铜区和无铜区厚度不一样，尤其是走线的横截面还是梯形的时候，此时直接在HFSS中画绿油层，挺麻烦的，这个时候如果能利用到project sheet命令，则事半功倍，下面演示过程：

4、快速建立lumped port技巧

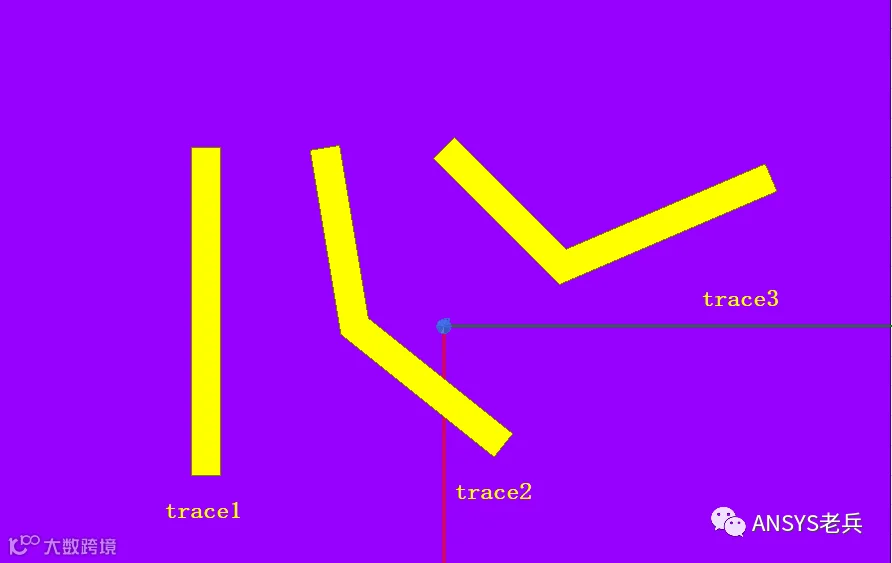

建立lumped port通常的套路是切换操作平面（ZX或ZY），然后画一个矩形，还要修改矩形的尺寸，如果传输线拐弯，你还得旋转平移坐标系，非常麻烦，如下图所示，该如何同时给这三条trace添加lumped port？

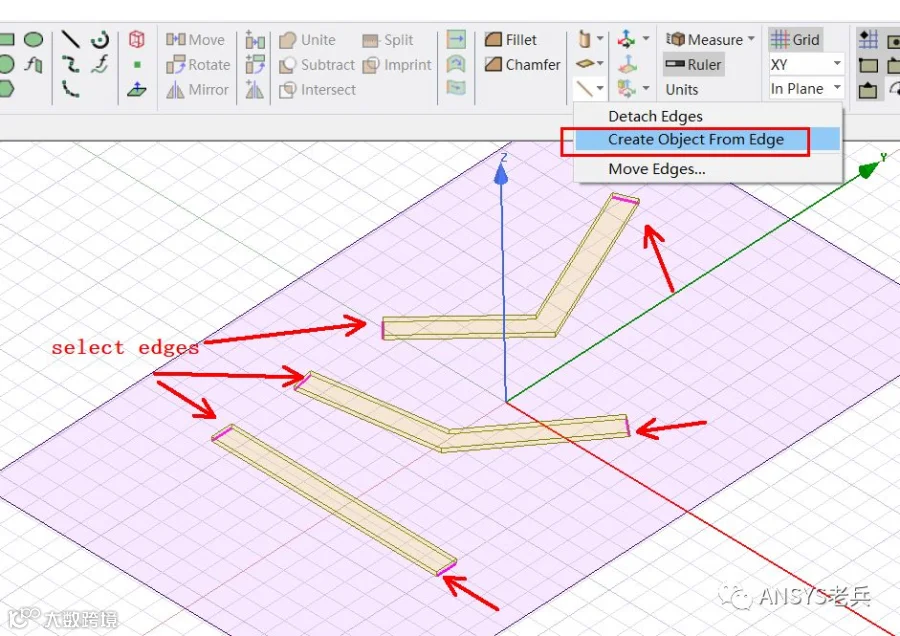

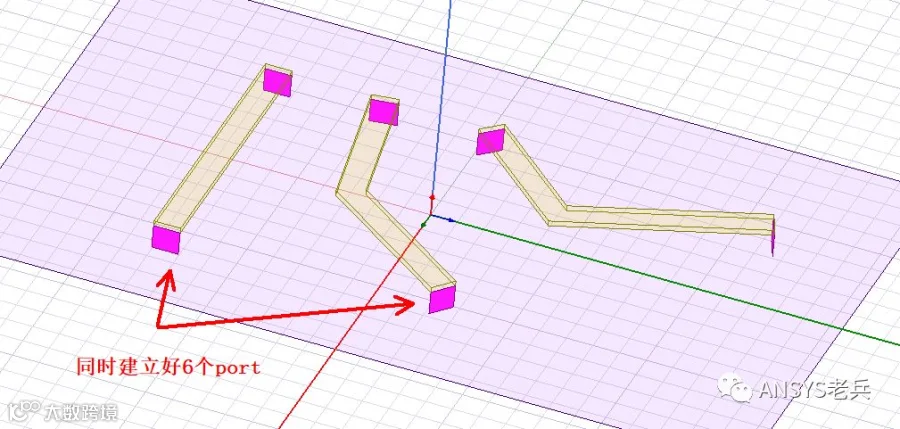

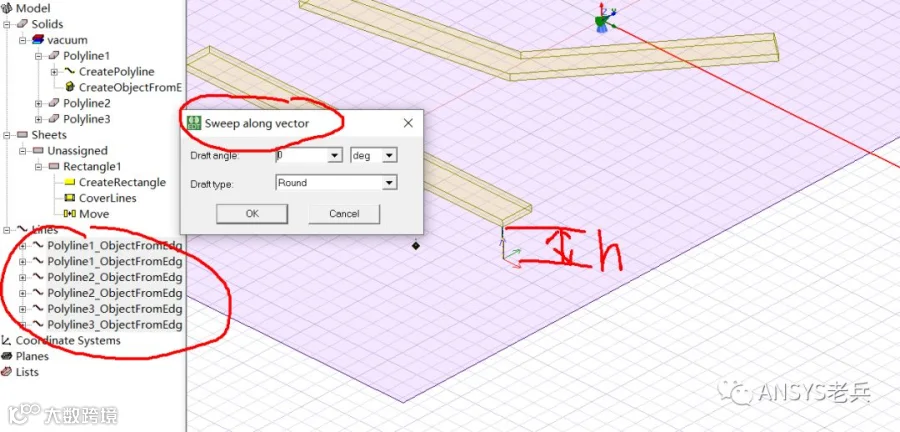

高效方法：create object form edge+sweep along vector，具体操作参照下面三图。

5、灵活打金线（bonding wires)技巧

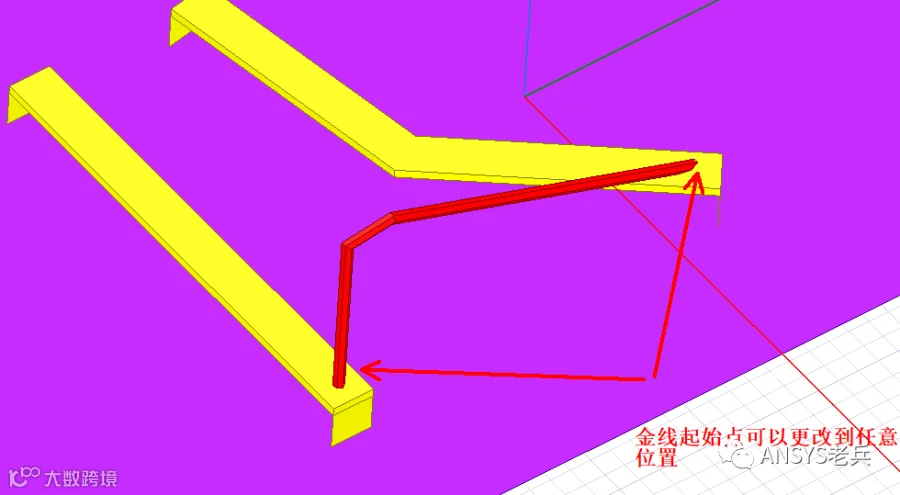

为了方便打金线，通常会做一些小的参考面，无形中又增加了建模的工作量，其实利用reference point的相对偏移，就可以很灵活的在任意位置打上金线。

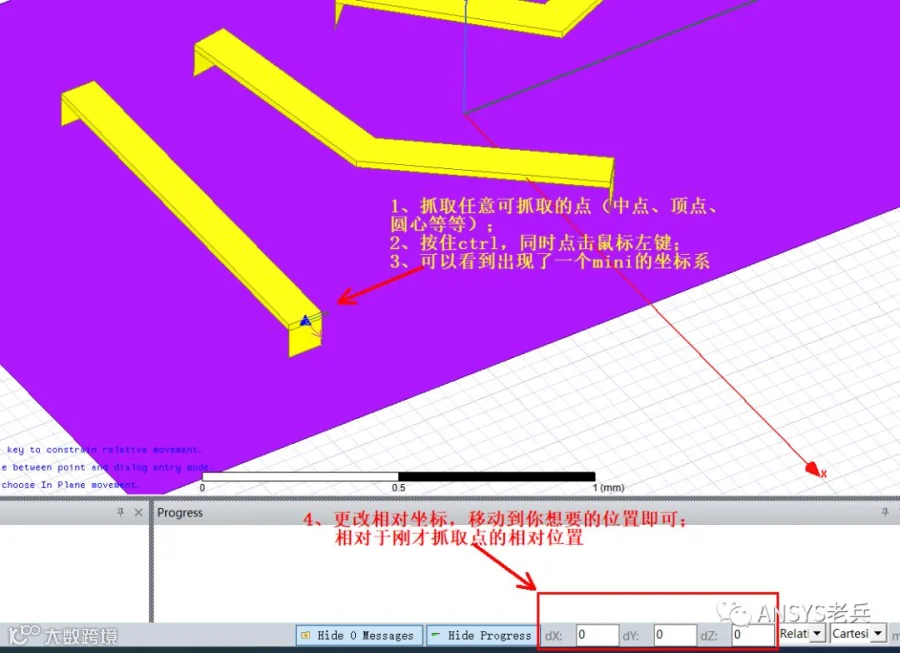

高效方法：ctrl+鼠标左键改变reference point的位置即可，参考下图。

8、梯形横界面走线生成技巧

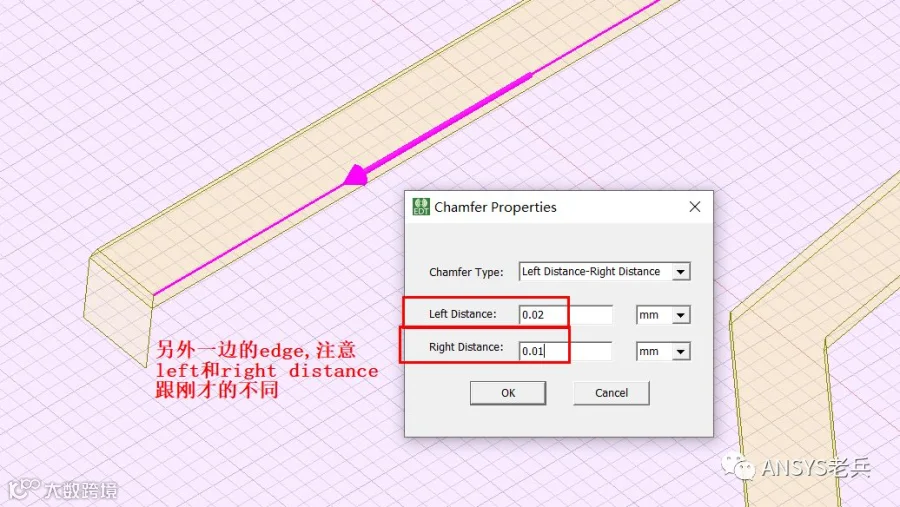

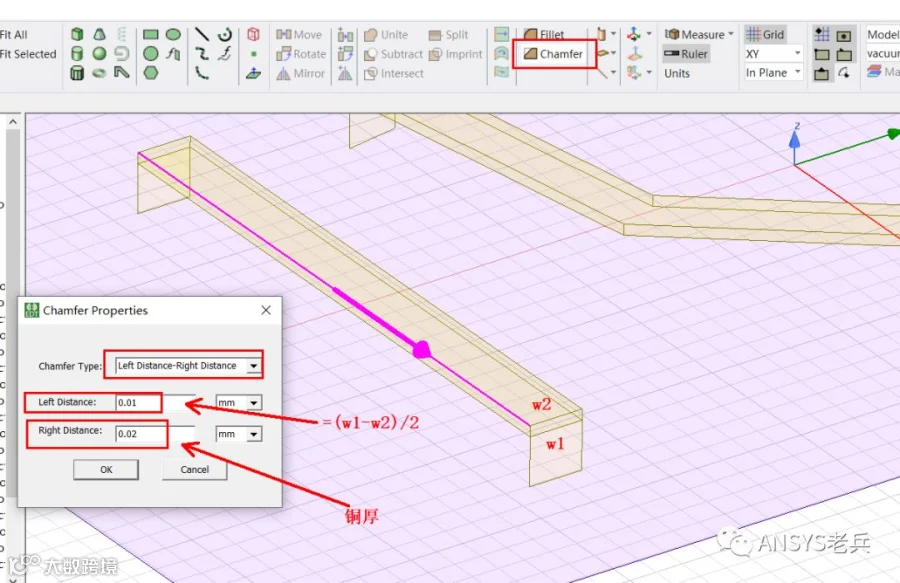

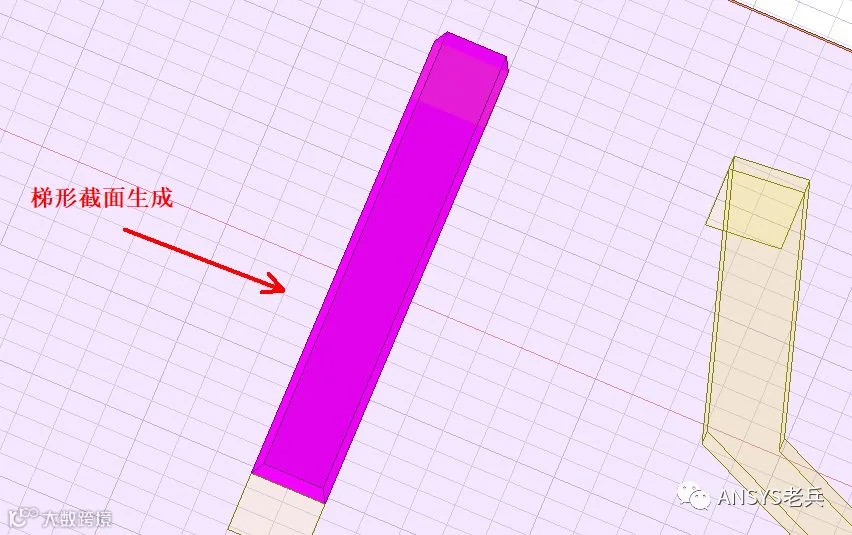

生成梯形横截面的走线，有很多方法，可以用line生成、可以用sweep操作、可以connect two face，今天介绍的是利用倒方角操作，具体细节可以参考help说明。

9、快速生成.tech脚本文件

这个.tech脚本有啥用？它其实是将dxf直接生成3d object的一个文件，假如layout工程师帮你导出一个PCB的dxf文件，这个dxf里面有多层结构，就可以利用.tech脚本将这个dxf文件生成3d的PCB。

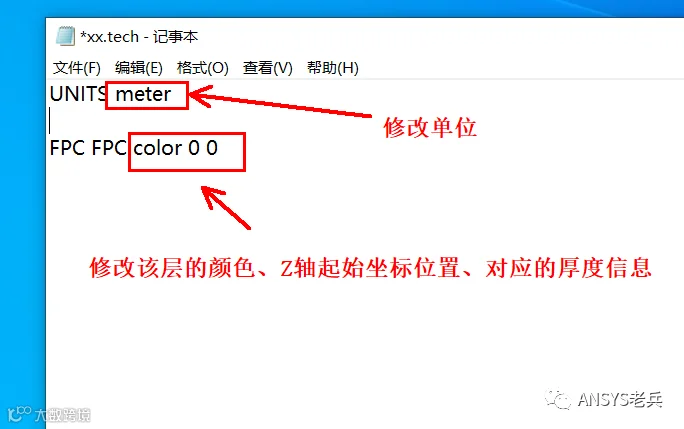

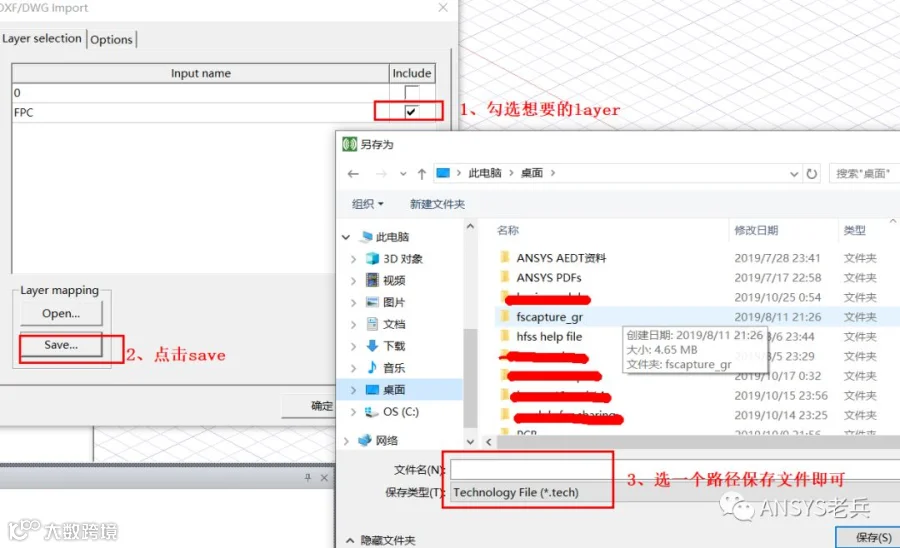

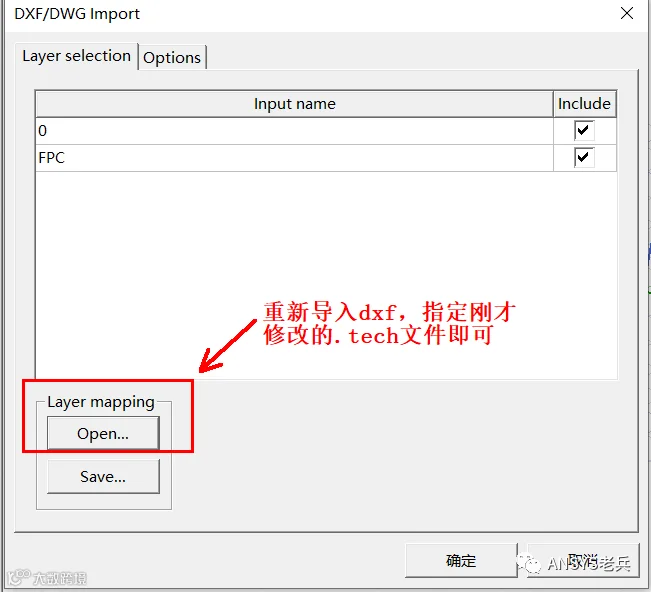

具体方法如下：在导入dxf的过程中，勾选想要的layer，导出一个.tech文件，然后修改里面的单位、颜色、Z轴信息，最后重新导入dxf，指定刚才修改的.tech文件即可。

关于.tech的更多解释请参考下文：more details about importing or exporting dxf file into HFSS
