技术分享 | 集成在Cadence中的HFSS

该功能包括单击设置激励、自动求解空间边界定义和简单创建求解频率及扫频等。所有的任务都包含在Cadence环境中，用户无需具有使用过HFSS的经验。

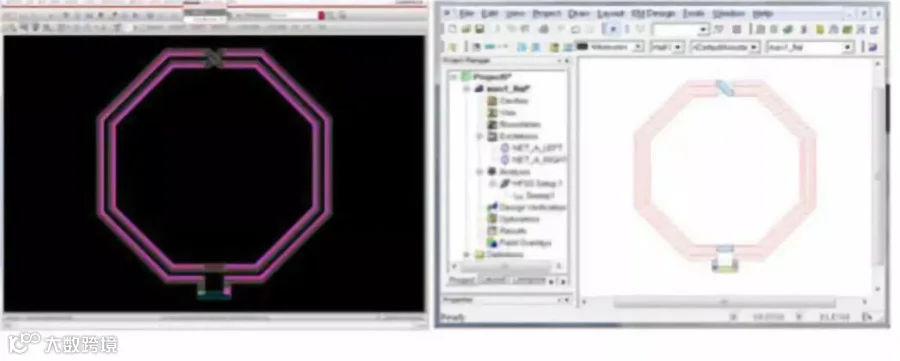

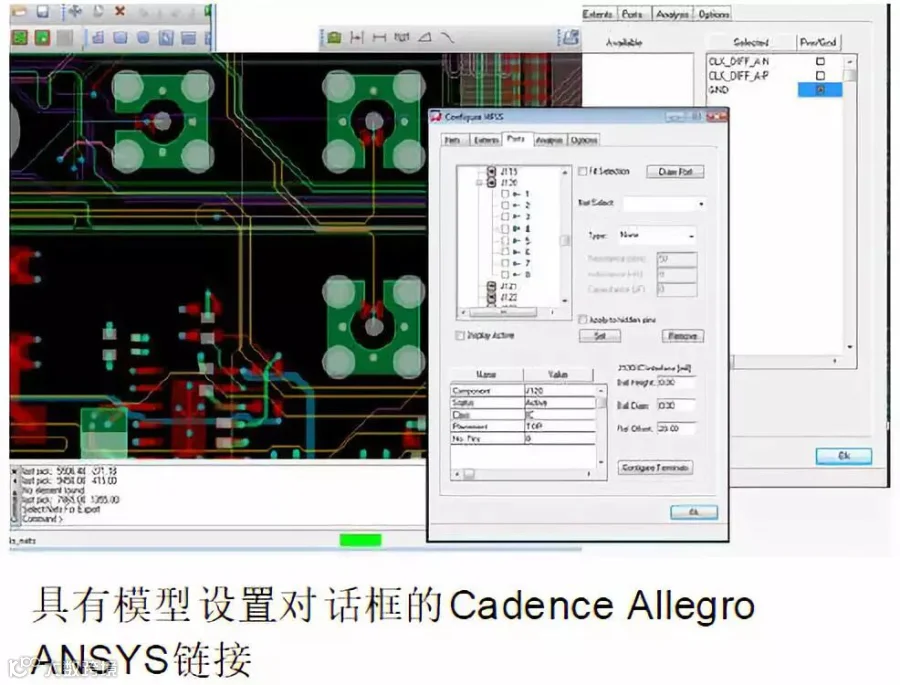

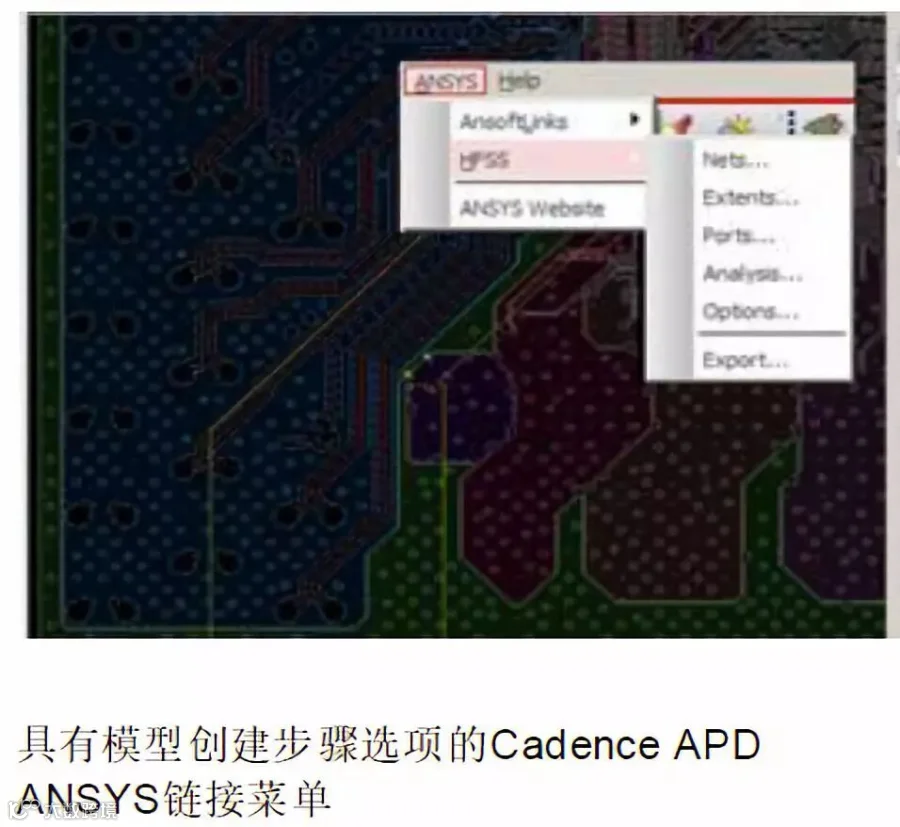

通过使用集成了Cadence的ANSYS HFSS 3D布局功能，工程师可以轻松地对Allegro、APD、SiP或Virtuoso布局设计等进行直接设置，然后采用HFSS进行分析。用户通过在布局工具中设置开口区域即可指定哪些区域或连接区域需要利用HFSS求解。区域一旦设定，软件就会选择合适的网络，同时多个端口将自动地分配到设计中的网络或焊球。为了完成该设置，用户还应指定求解频率和扫描范围。

当在Cadence中完成设置时，高度精确、值得信赖的HFSS有限元电磁场求解器即可求解3D电磁场问题。由于在Cadence环境中可自动创建和/或指定求解区域、目标网络、激励端口及边界条件，工程师们无需熟练掌握3D建模方法。

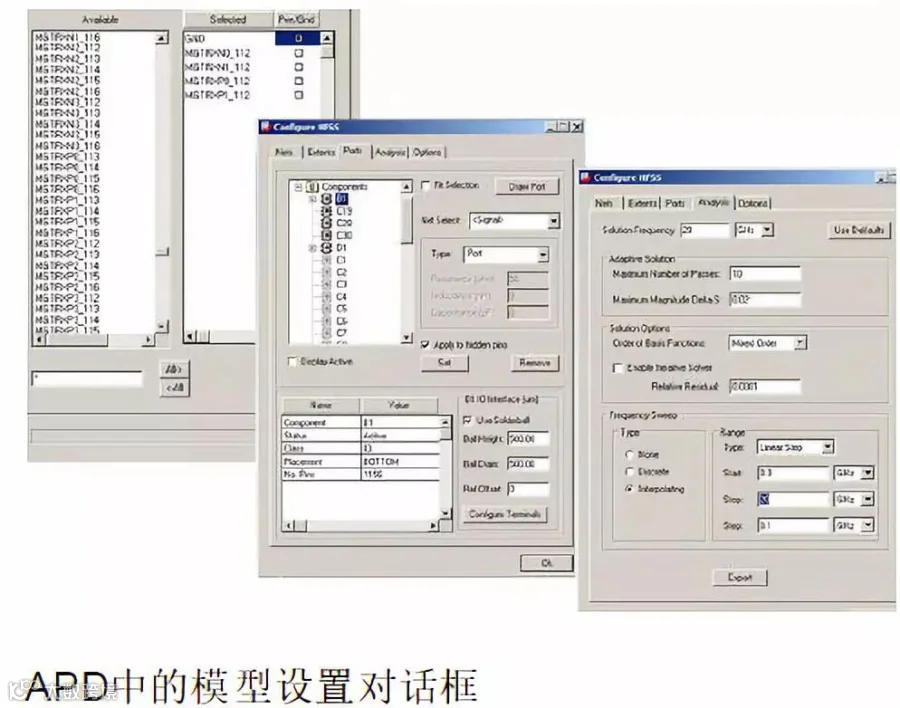

• HFSS 端口绘制及设置

• 自动裁剪包括pwr/gnd范围的网络

• 设置HFSS网格剖分频率

• 扫频种类（离散或内插）及频率范围设置

• HFSS 收敛标准

• 求解器（直接或迭代）及基函数（零阶、一阶、二阶或混合）选择

• 求解频率

• 基函数的阶数

• Lambda加密

• 收敛通过

• 各侧面的过孔数

• 为波端口设定最小三角形

• 其它所需的默认状态

在Cadence环境中集成的ANSYS HFSS可提供一种自动化的简单方法，让工程师创建3D电磁场模型并利用HFSS进行求解。这一功能适合于并不精通电磁场建模或HFSS的工程师，让他们无需了解如何创建HFSS仿真模型，即可利用稳健的HFSS解决方案优势解决工程问题。整个仿真设置是自动化的，并且可以在各种Cadence环境中进行。
