SpaceClaim在19.2及2019R1版本的Beta功能中
新增了网格划分功能
称为SpaceClaim Meshing
并于2019R2正式发布
SpaceClaim Meshing是基于直接建模思路的网格划分技术，经过一次网格定义，几何模型改变后网格会自动变化，由于网格划分和几何都在spaceclaim中，使得操作更加便捷。
SpaceClaim Meshing旨在提供交互式的几何与网格划分工具，实现高保真六面体网格划分，对网格单元质量要求较高的显示动力学等分析类型而言是福音。
SpaceClaim Meshing
最主要的两大突破
突破 1
SpaceClaim利用直接建模工具
与MultiZone网格方法相结合。
利用该方法，使六面体网格生成的时间从几天缩短到几小时，极大减少了构建六面体网格所需的时间。
突破 2
强大的模板建模方法，
可自动执行重复性网格划分任务。
通过关联设置保留模板，可对同类几何模型自动执行六面体网格划分。该方法可以对相似模型自动完成约90％的工作，在此基础上用户还可以增加或修改相关设置。
SpaceClaim Meshing
另外5个亮点

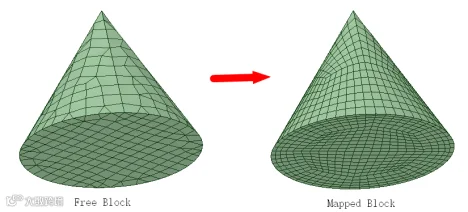

种子直接移动，沿轮廓快速拉伸构建网格拓扑。
支持对零件Hex Meshing。

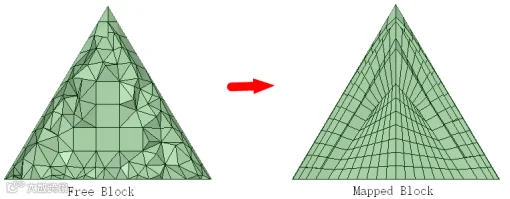

可灵活定义或编辑网格分割边界，使扫掠具有灵活的拓扑结构，以提高单元质量。

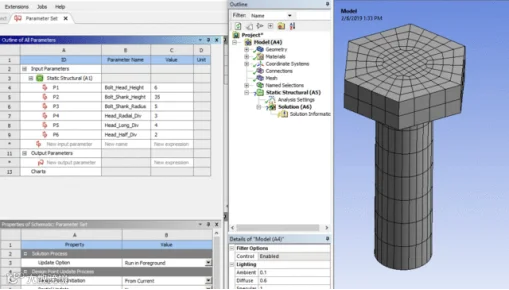

参数管理，可以像workbench其他应用中一样定义和使用几何参数和网格参数。
可实现与Mechanical的无缝对接，允许装配件在SpaceClaim只进行部分零件的网格划分，未划分的导入Workbench后再划分。划分网格后的Blocking表面可以被用作几何面，方便地建立接触或实现加载。
总之，SpaceClaim通过几个基本操作（如选择/拉伸/移动/融合），既可以方便地简化几何模型，又可以快速地进行分块和网格划分，极大地提高了前处理的效率。
如需详细了解SpaceClaim便捷的几何处理和网格划分功能，可报名参加上海安世亚太5月28日举行的“ANSYS SCDM几何处理及网格划分技术培训”。
