序章
项目地点在武汉，大抵是设计师游览黄鹤楼之后灵感爆棚，想要将即将起飞的鹤永远在此处定格。
<黄鹤一去不复返，白云千载空悠悠>

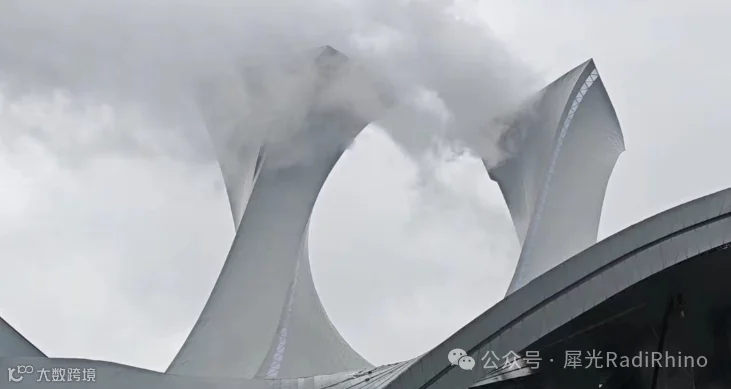

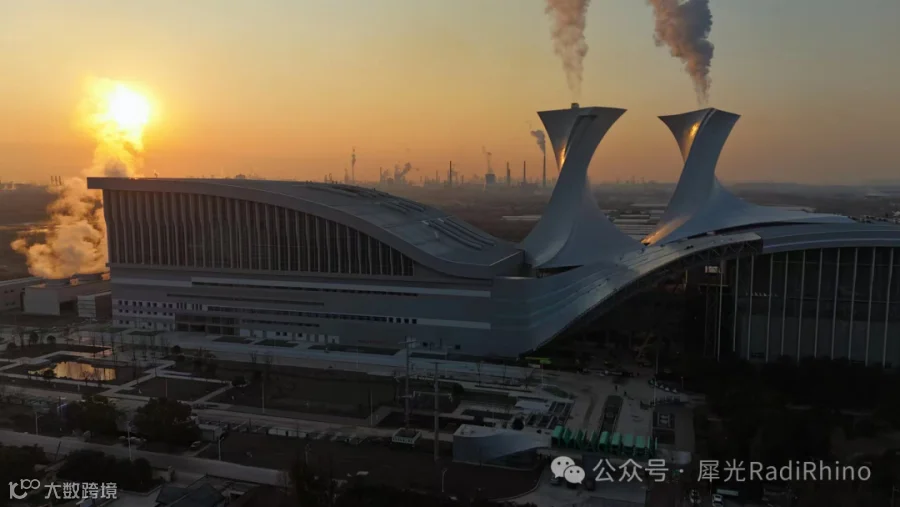

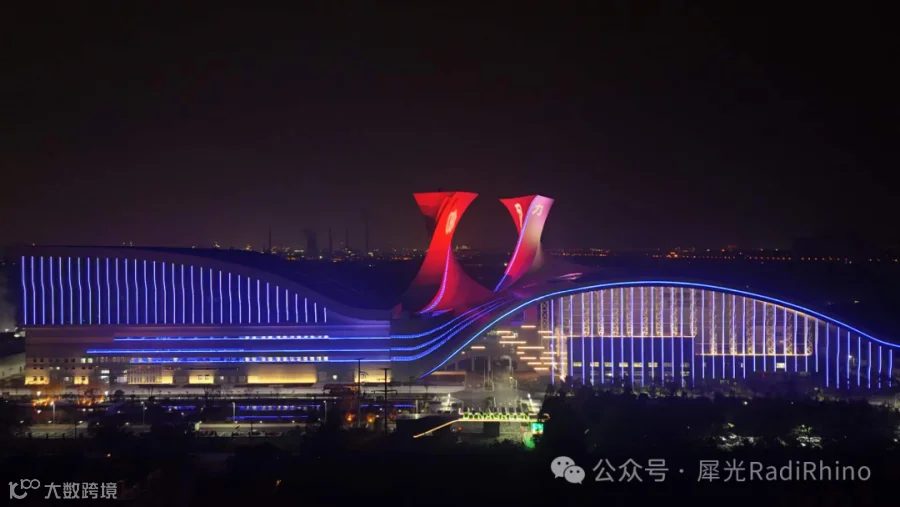

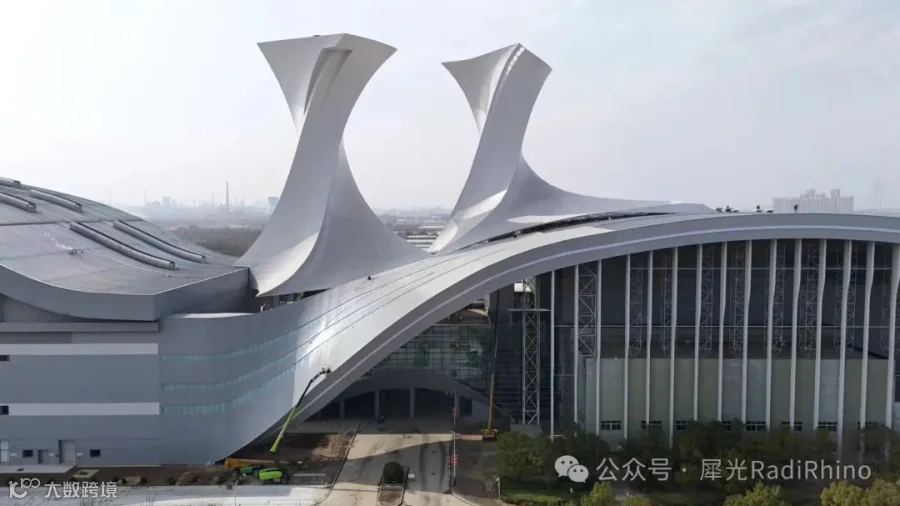

设计主体是用铝板做成的即将起飞的白鹤造型，两鹤长颈遥相呼应。一对白鹤在烟囱排出大量冷却水现成的云雾下，仿佛在煽动翅膀。此刻便是将鹤和白云永远的定格，充满诗意。那如此天马行空的设计，我们作为幕墙设计是如何发挥关键作用？如何能在降本增效的同时，将其完美落地？
-

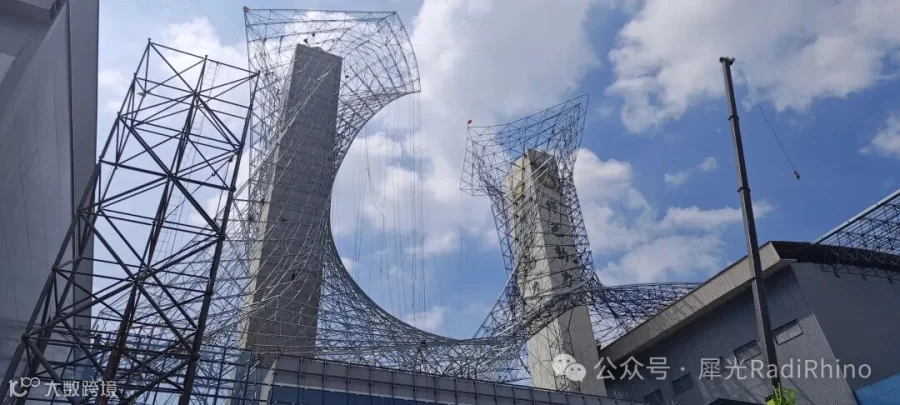

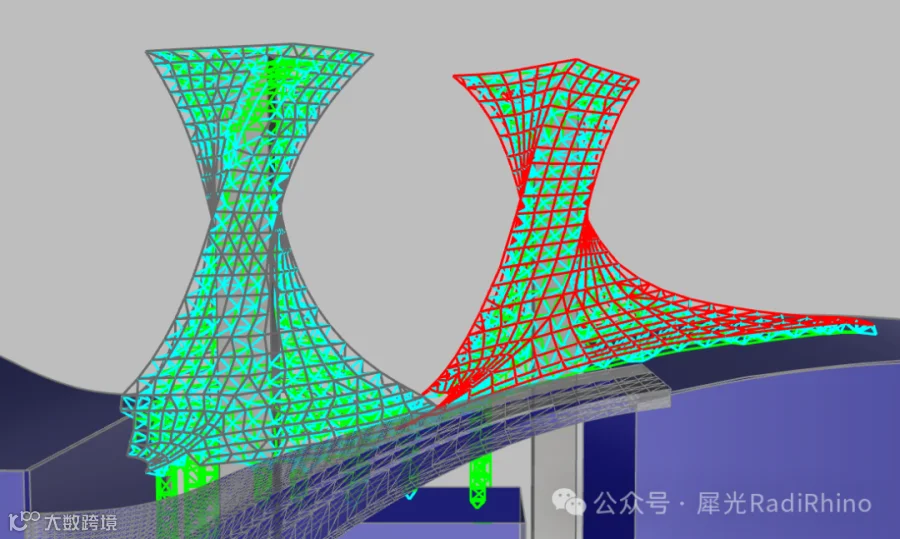

网架结构偏差大：幕墙龙骨无法按理论施工。 -
没有全栈打点定位：厂房屋面无法上人和项目仰角导致无法设栈，而且打点效率低下，点位在相对球托的位置空间定位易丢失。 -
没有措施：建筑最高80m，整体扭曲C形，措施困难。但是幕墙单位报价未考虑到此项目的措施难度，按偏常规措施考虑。 -
龙骨支座困难：现场基于实际施工要求主龙骨需直接对接托板，整体造型需要重新调整后贴近托板。 -
下单困难：由于结构偏差且无论是龙骨还是面板安装都没有点位支持，导致铝面板下单十分困难，且工期紧张，要求23年内完工---刻不容缓。
现场安装的工人采用蜘蛛人和平台法，材料采用卷扬机拉上去，用最传统的方式来做。

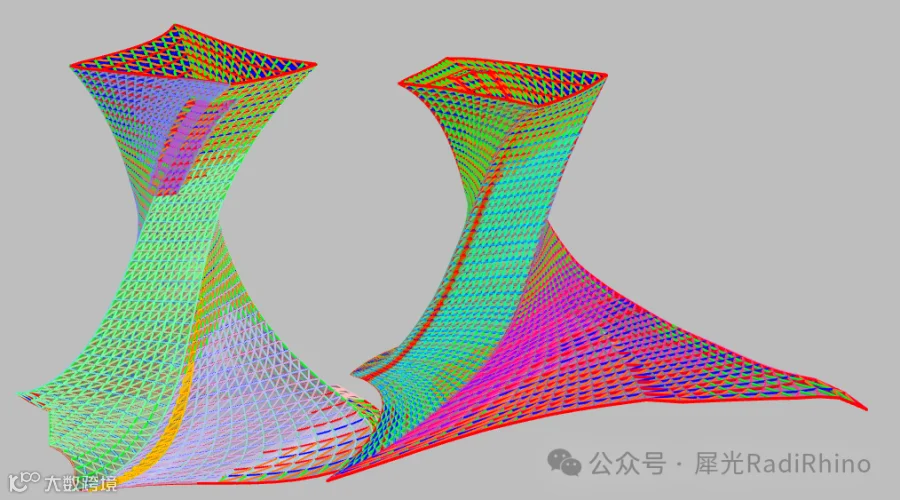

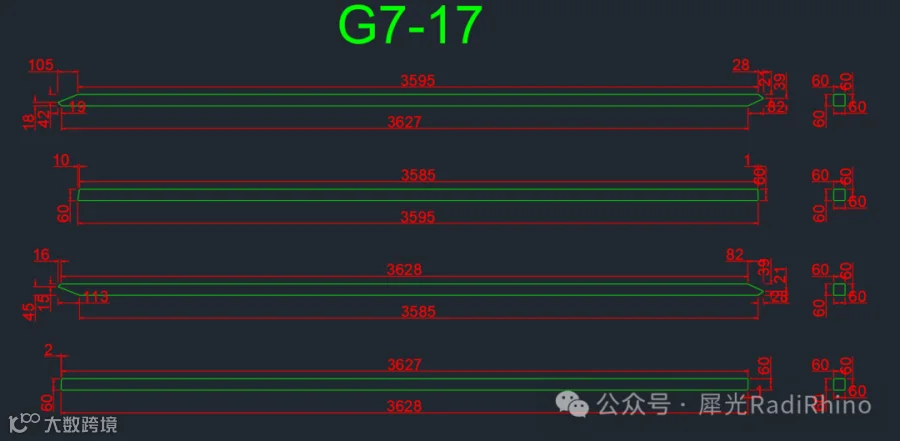

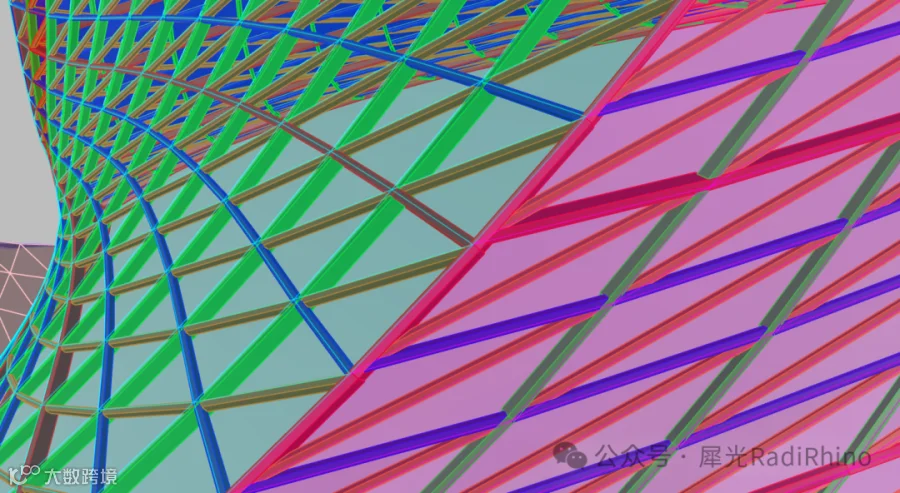

安装通过提供的理论龙骨图，龙骨和龙骨的相对定位数据将龙骨安装在实际网架上，根据现场反馈能满足百分之99的情况。个别情况现场可以再二次处理。
第三步：扫描下单

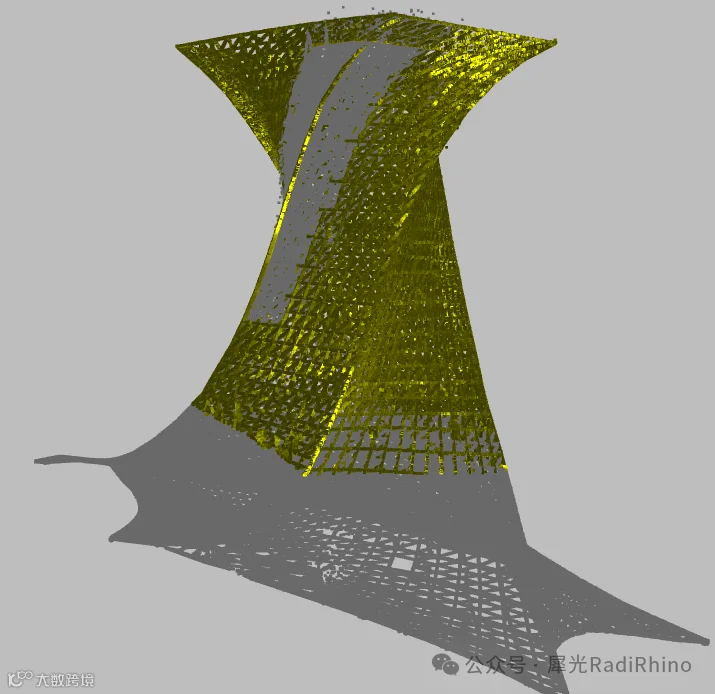

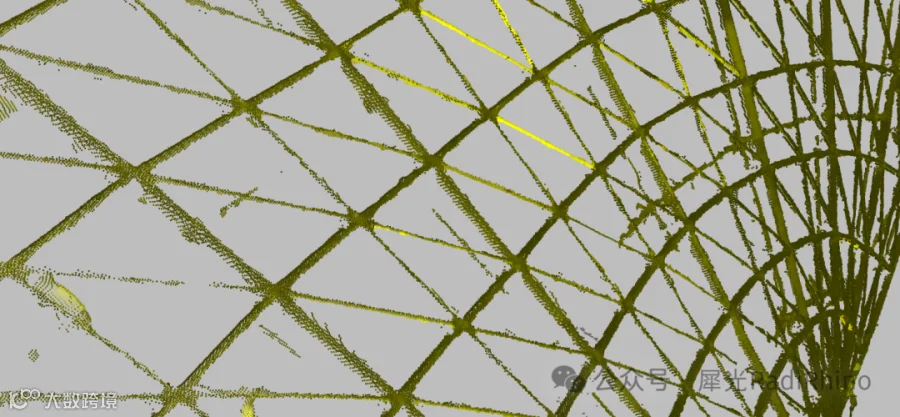

龙骨安装一片区域后，扫描进场。扫描1天时间，数据处理1天。2天左右数据便反馈到我方设计，现场要求3天内出第一个批次后续稳步提料。但是点云因为扫描角度和高度的问题，质量很差，存在大量的杂点，过于稀疏，导致工作开展困难。
龙骨安装顺滑度不够，需要下单时进行调整，保证顺滑。
第四步：算法优化

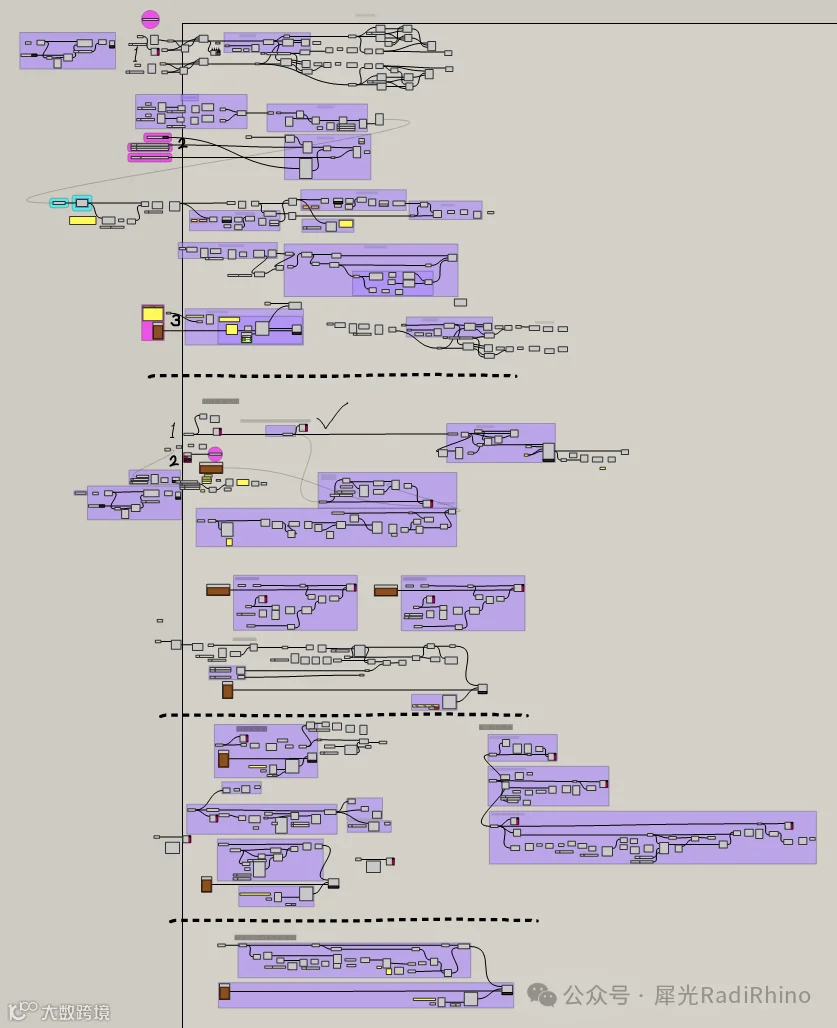

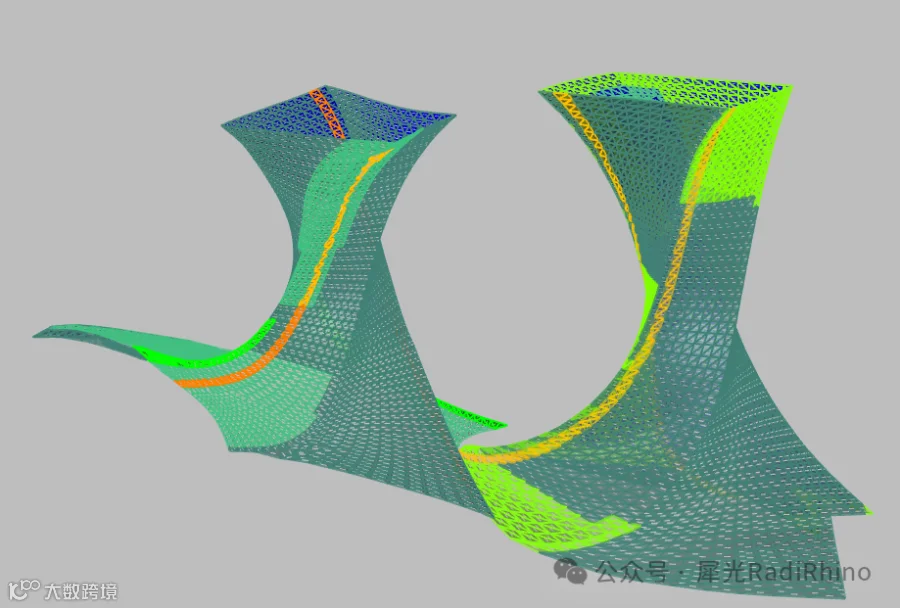

针对点云进行专项优化，建立一套基于RHino+GH的处理思路，一改RHino对大型点云计算弱项的优化。在此基础上优化了流程，跳过了先逆向龙骨再下面板的老思路，直接整体考虑：同时兼顾优化和下单，保证准确度又让效率大大提高。

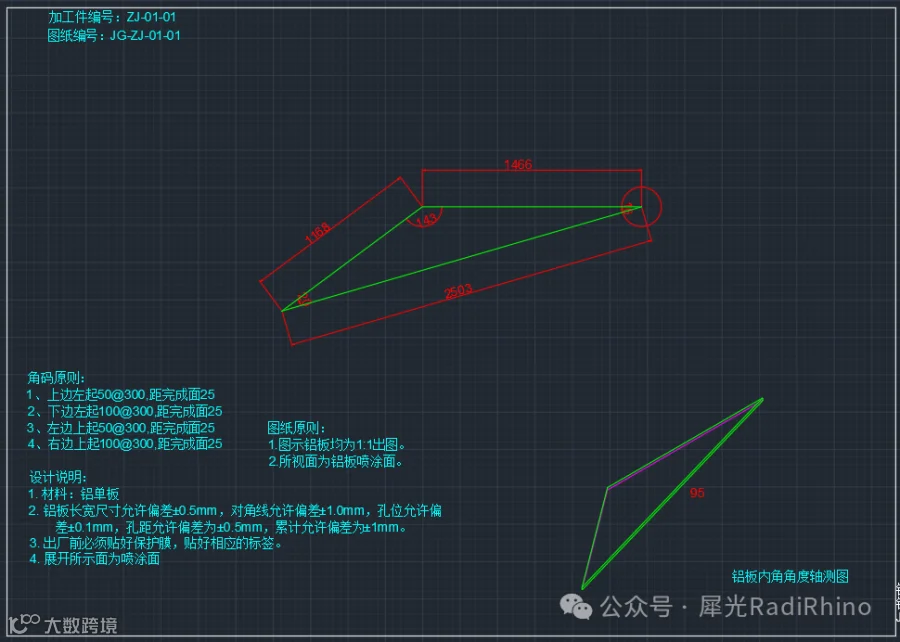

第五步：一键下单

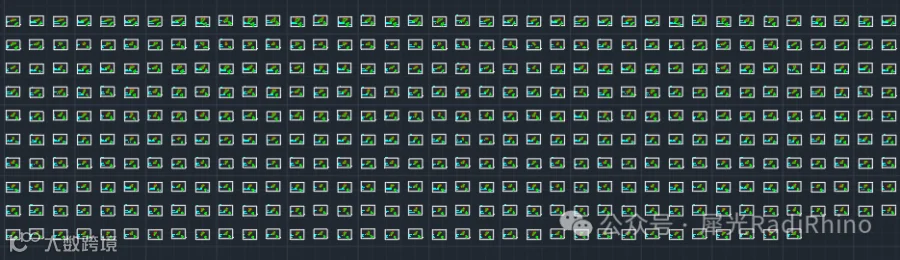

轻舟已过万重山，建模一整天出图一小时。
我们已经形成固定的工作流，可以稳定高效的出图。
三、终章
项目终于完工，是现场工人的辛勤付出，是设计师的脑洞大开，是我们幕墙设计的技术淬炼和进阶，还有供材的厂家等等一起协同的努力。

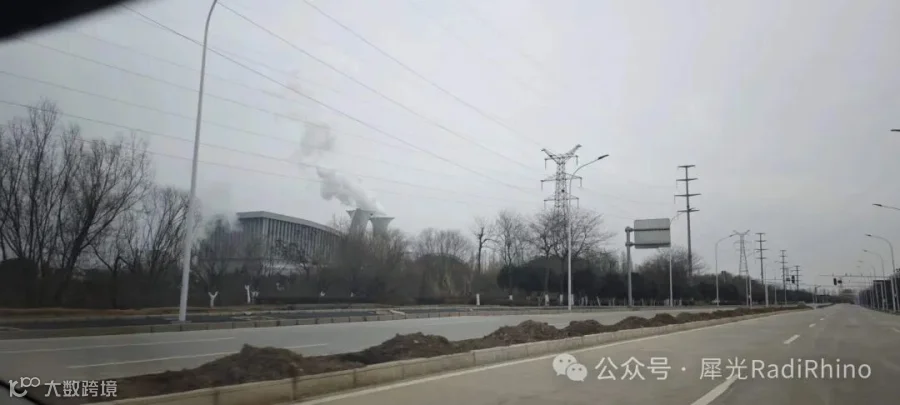

项目距离市区很远，很少有人会路过。但是它还是那只鹤，好像并不在乎。项目作为垃圾焚烧发电站，永远默默无闻地在城市背后，犀光亦如是。
犀光参数化
故书于2024年5月30日晚凌晨1点
完美的分界线↑
1、小猫咪的异形单元体课程已经开售，不少小伙伴已经实战于工作！请大力购买！
KettyBIM Grasshopper插件异形单元体幕墙工程案例讲解

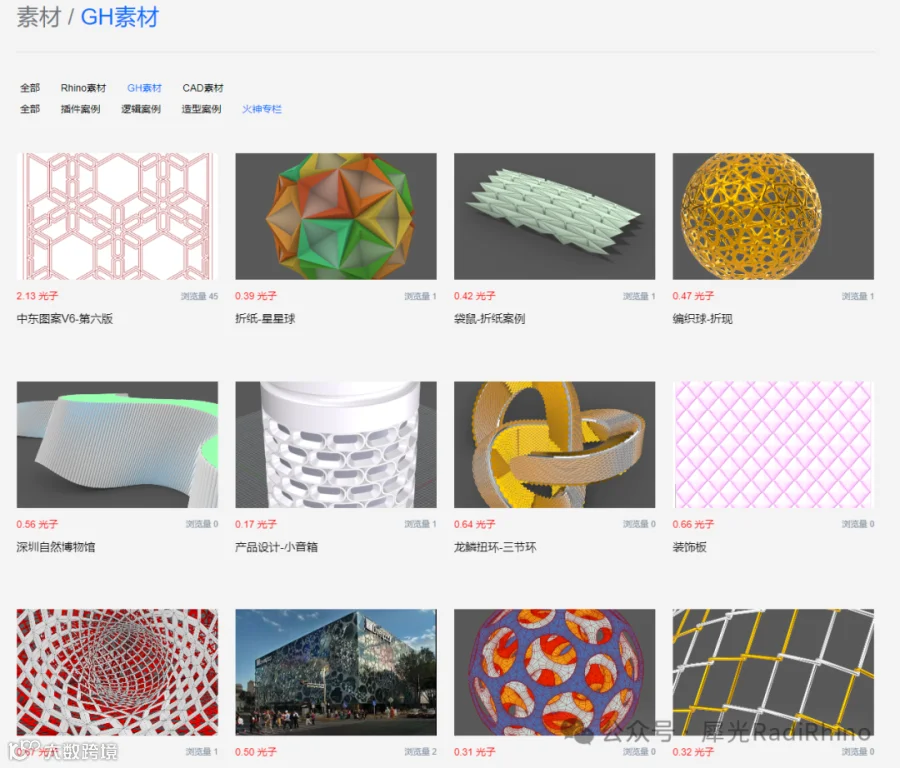

2、火神精选案例大量上新----学习新思路 争当新青年。
