一、材料选择与预处理

1. 高强度铝合金
   选用6061、6063等具有高强度和良好挤压性能的铝合金，通过添加微量合金元素（如镁、硅）提高材料力学性能，同时确保材料在薄壁挤压中的抗变形能力。

2. 均匀化退火
   对铸锭进行均匀化退火处理（温度500-550℃，时间6-8小时），消除内部应力，改善组织均匀性，降低挤压裂纹风险。

二、模具设计与优化

1. 分流组合模结构
   采用分流组合模，通过分流孔将金属流分成多股，减少挤压力，降低薄壁区域变形抗力。

• 分流孔布局：根据型材截面形状设计分流孔数量和位置，确保金属流均匀填充模腔。

• 模芯优化：采用可拆卸模芯，便于调整模芯与模孔间隙，控制壁厚精度。

2. 高精度模具加工
   模具表面粗糙度控制在Ra0.4μm以下，模孔尺寸公差控制在±0.02mm以内，确保薄壁区域尺寸精度。

三、工艺参数优化

1. 挤压温度控制

• 铸锭加热：加热至450-480℃，确保金属流动性，避免温度过高导致组织粗化。

• 模具预热：预热至400-420℃，减少金属与模具的温差，降低挤压力。

2. 挤压速度匹配
   根据型材壁厚和截面复杂程度调整挤压速度：

• 薄壁区域（壁厚≤1mm）：挤压速度控制在2-5m/min，防止金属流动不均。

• 复杂截面：采用梯度挤压速度，先慢后快，确保金属充分填充模腔。

3. 润滑与冷却

• 润滑剂选择：使用水基石墨润滑剂，涂覆厚度控制在10-15μm，减少摩擦力。

• 强制冷却：在模具出口处设置风冷或水冷装置，将型材温度降至200℃以下，防止壁厚反弹。

四、设备改进

1. 高精度挤压机
   选用吨位匹配的挤压机（如2000-3000T），配备闭环控制系统，实时监测挤压力和位移，确保挤压过程稳定。

2. 模具快速更换系统
   采用液压快速换模装置，缩短换模时间，提高生产效率，减少模具预热能耗。

五、质量检测与反馈

1. 在线监测
   使用激光扫描仪实时检测型材壁厚和直线度，壁厚偏差控制在±0.05mm以内。

2. 数据反馈
   建立工艺参数数据库，记录挤压温度、速度、润滑剂用量等参数，通过大数据分析优化工艺。

六、案例应用

以某汽车用薄壁型材（壁厚0.8mm，截面复杂）为例：

• 材料：6063-T5铝合金

• 模具：分流组合模，6个分流孔

• 工艺参数：挤压温度460℃，速度3m/min，润滑剂涂覆量12μm

• 结果：型材壁厚均匀性达98%，直线度误差≤0.1mm/m。

七、技术难点与解决方案

1. 壁厚不均

• 原因：金属流速差异

• 对策：优化分流孔布局，增加阻流块调节流速。

2. 表面裂纹

• 原因：挤压力过大

• 对策：降低挤压速度，增加模具预热温度。

3. 尺寸精度

• 原因：模具磨损

• 对策：采用硬质合金涂层模具，延长使用寿命。

•


总部地址：上海青浦区沪青平公路3938弄17栋

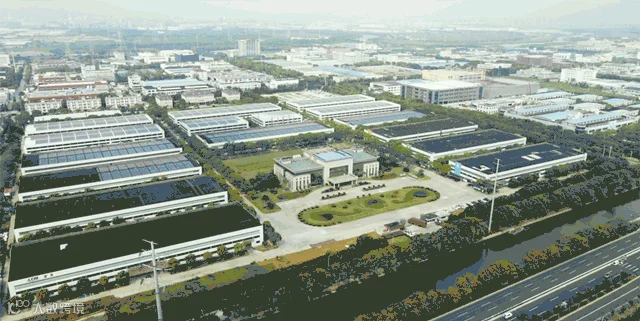

生产基地：江苏昆山千灯镇宏洋路20号-88号
