长期关心人工智能与深度学习的技术宅们，不可能未曾听闻Google为TensorFlow机器学习框架量身订做，让AlphaGo在人机围棋大战中打败李世石的人工智能芯片TPU（Tensor Processing Unit）。在不久之前的Hot Chips 29，Google通过论文介绍第一世代TPU的技术全貌与第二代的概况。
为什么非TPU不可?

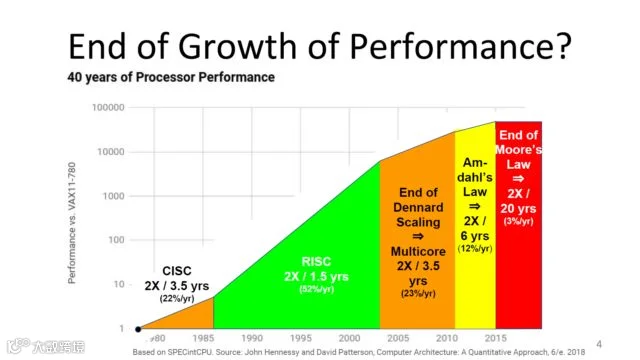

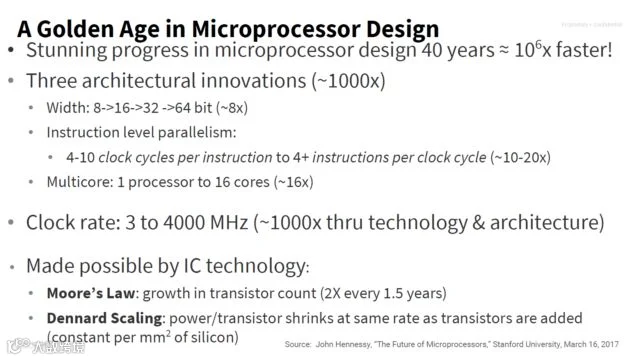

过去提升性能的诸多手段，如一次处理更多的数据、指令管线化、同时执行更多的指令、更高的频率等，在近40年来，让处理器变快了100万倍。
但包含CISC到RISC的指令集革新，这些方法现在都已到瓶颈了。
鉴于晶体管和功耗的限制，想要突破就不得不进入专用处理器的时代。
专注于“推论”的第一世代TPU

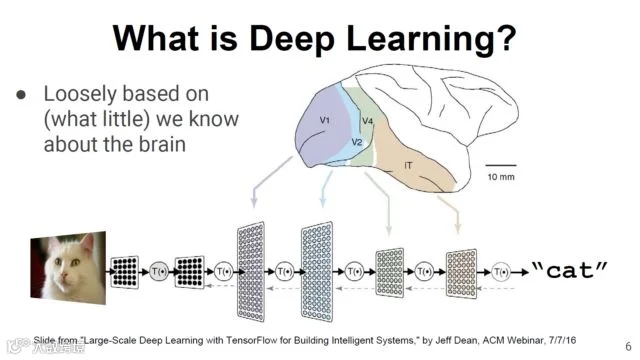

人工智能应用可大略区分成两个领域：“训练/学习”和“推论/预测”，在成长（Development）阶段，经过“训练”（Training）的类神经网络，“学习”（Learning）如何执行工作，接着进入生产（Production）阶段，类神经网络会被应用在“推论”（Inference）上，即对数据进行分类并“预测”（Prediction）出结果。
Google初代TPU仅能应用于推论（其实应该也可以用来做训练学习，可能考虑到运算精度的问题），到了第二代TPU才能够兼备训练类神经网络。Google在Hot Chips 29的主题演讲有公开部分第二代TPU的资料，让兼具HBM记忆体与浮点运算能力的TPU，又变得更像GPU。
有别于多数“训练”平台以GPU作为运算底层，而不得不使用浮点运算工作，Google TPU则是整数运算芯片，以达成更快的速度、更少的功耗，与更小的芯片面积。后来NVidia与AMD的新型GPU也都扩增整数运算支援性，特别是8位元16位元短整数。
Google TPU的技术精髓：古老的收缩阵列（Systolic Array）
Google打造TPU，会面对两个主要挑战：
低成本：架构需要尽其所能的简单，不仅要能降低成本，更要缩短产品开发时间，尽快部署到Google数据中心。
高性能：尤其要突破传统电脑的“冯·诺依曼瓶颈”（von Neumann bottleneck）：记忆体跟不上运算。考量到第一个成本因素，像GPU如此昂贵的记忆体子系统，是压根儿完全不考虑的选项。换言之，须消耗较少的记忆体带宽，却能实现更高的运算吞吐量。
所以让“运算多跑一会儿”的收缩阵列（或称为收缩管线，Systolic Pipeline），就在相隔30余年之后，变为Google初代人工智能芯片的灵魂。

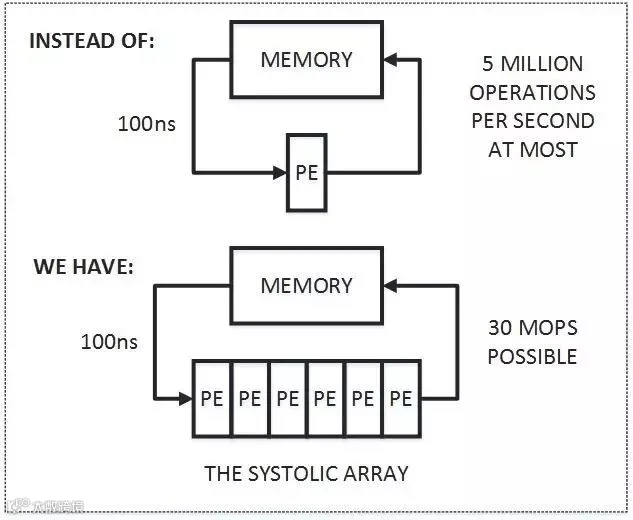

其概念也很简单，既然运算会反覆存取记忆体浪费时间，为何不让数据经过大量相同的处理单元（Processing Element，PE）？举个例子，我们想要做连续加法运算，要进行6次1，如其反覆存取记忆体6次，不如6个1串在一起。
但收缩阵列的限制也很明显：只适用于特定的运算，缺乏灵活性与泛用性。但恰好普及于特征识别的卷积神经网络（Convolutional Neural Networks，CNN），就是非常适合的特定应用，在Google TPU内转化为一连串的8位元整数乘积运算，频率仅700MHz，理论最高性能就92T，推论效率高达GPU的“10倍”。

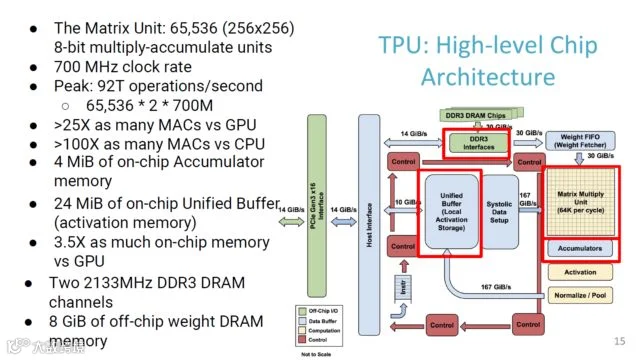

TPU内的256×256“Matrix”部分就是很标准的收缩阵列。

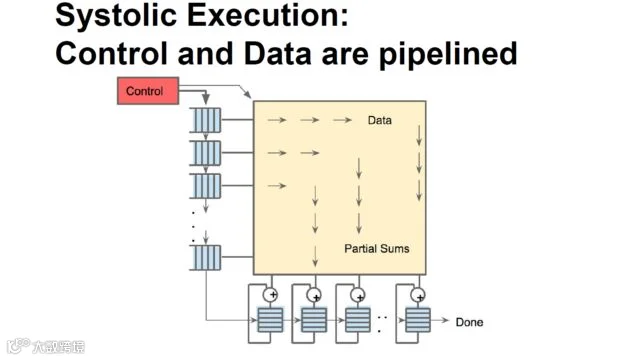

在收缩阵列内，“用来决定输入数据重要性”的“权重”（Weight）由上而下流动，并且“替类神经网络加入非线性因素，以解决更复杂问题”的“激活值”（Activation）由左向右传递，如此简单的结构，就足以同时达成指令流与数据流的管线化，并减轻记忆体子系统的负担。当然，天底下没有白吃的午餐，简单的硬件意味着复杂的软件，但这对Google来说绝对不是问题。
Google利用自己强大的软件优势

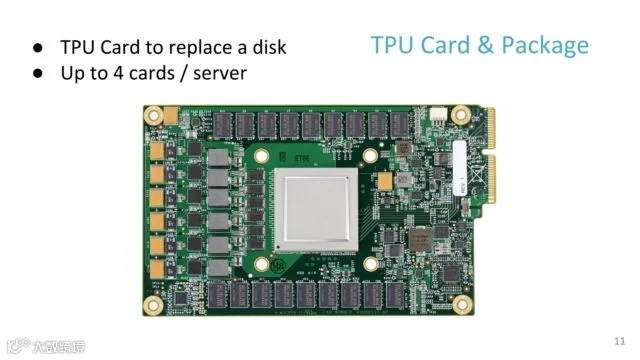

Google在一台服务器安装4张TPU运算卡。

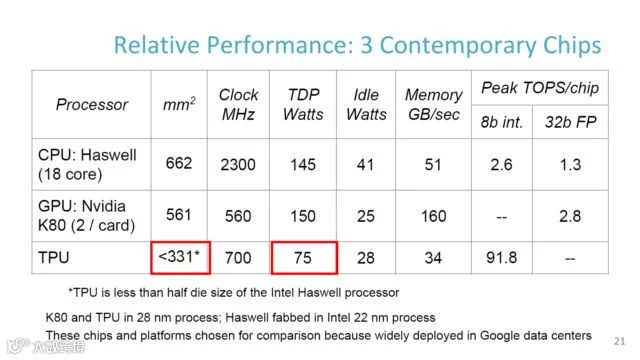

与Intel 18核Haswell和NVidia K80规格相比较，无论晶粒面积和耗电量都少了一大截，而初代TPU还是比较落后的28nm制程。

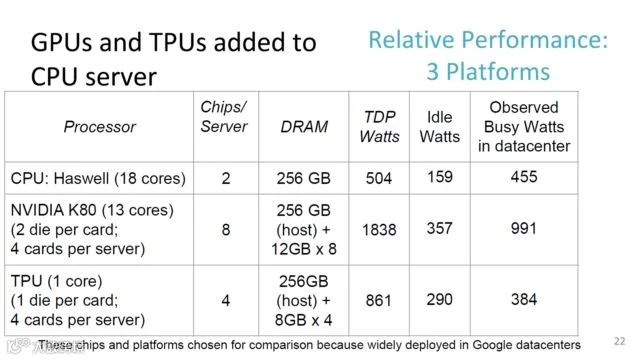

Google是依据以下组态，部署并比较同时期CPU、GPU与自家TPU的差异性。

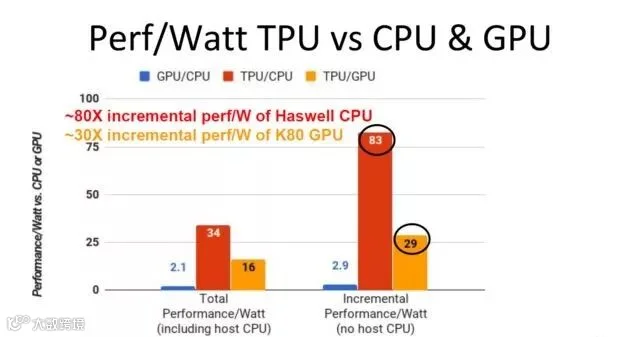

经过实验证实，Google TPU享有数十倍于同期CPU与GPU的性能功耗比。
更重要的是，此计划从概念、研发、芯片Tape Out、量产，一路到上线部署，仅仅只花了“15个月”（反观动不动就好几年的x86微架构），做到完美的Time To Market，世界上恐怕没有其他企业，能比Google能透彻理解数据中心使用深度类神经网络进行推论的需求，采用简单硬件设计，充分发挥的软件能力功不可没。
像GPU的第二代TPU

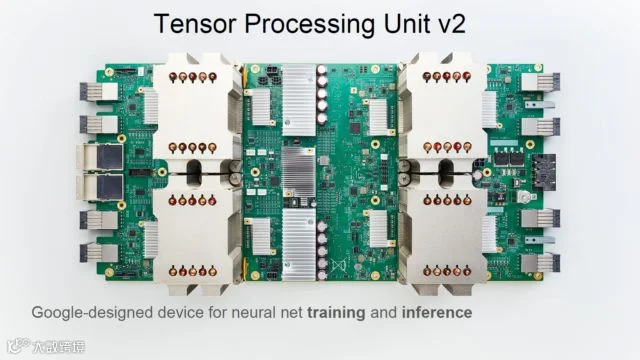

Google第一代TPU只能做推论，所以就有可以做深度学习的第二代。我们就来瞧瞧乍看之下与GPU“殊途同归”的第二代TPU，有什么有趣的地方。

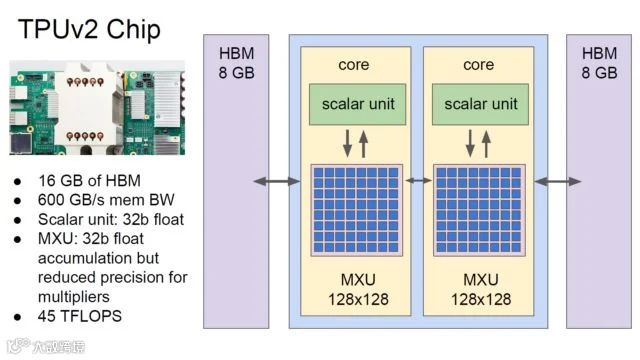

机器学习究竟需要何种运算精度，一直是没有标准答案的问题，Google基于自身的需求，让第二代TPU具备32位元单精度浮点运算的能力。原先第一代TPU的256×256 Systolic Matrix，演化成两个128×128的运算核心（但牺牲掉部分精确度），并新增泛用性较高的纯量运算单元。
此外，运算精度激增也加重记忆体带宽需求，两个运算核心分别加挂8GB HBM，提供较前代多出20倍的600GB/s理论带宽，让第二代TPU更近似新型GPU。因HBM 采用多芯片堆叠封装，更能精简电路板的设计与面积，提高布署密度。
至于第二代TPU是否保留大型化的芯片内（on-chip）记忆体，如第一代多达24MB用来存放激活值的缓冲区，与4MB用于暂存Matrix计算结果，Google尚未公布细节，就不得而知了。

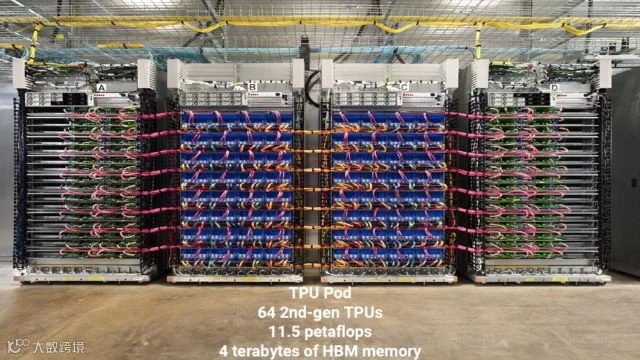

总之，第二代TPU在Google数据中心的布署就长这样，64个TPU Pod（四颗TPU）即可提供11.5P的浮点运算能量。

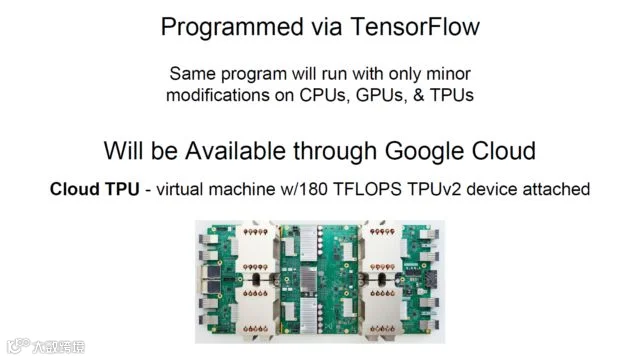

第二代TPU即将上线Google Cloud，而且宣称使用TensorFlow机器学习框架，你也不需要大改代码，就可享受TPU的惊人性能。
在2013年底，Google爆炸性公开其“规划部署已达3年”、开大规模商业化导入软件定义网络（SDN）之先河的B4数据中心广域网络，到现在不知不觉中，在众多新创企业与学术机关四处宣传其研发成果的当下，也一路遥遥领先，早已让自家打造的人工智能芯片迈进到第二代并投入商业运转，让人不得不佩服云端服务霸主的研发能量与执行效率。微软、苹果、IBM、Amazon等竞争对手，会不会加速跟进？我们可以拭目以待，但唯一可以确定的是，以后销售“人工智能芯片”可能不会是多好做的生意。
