超导磁储能（Superconducting Magnetic Energy Storage，简称 SMES），从名字上就能看出它和超导材料、磁场能量密切相关。简单来说，超导磁储能就是利用超导材料制成的线圈来储存磁场能量 。
我们知道，一般材料都存在电阻，当电流通过时会产生热量，导致能量损耗，就像水流过有阻力的管道，会有一部分能量在克服阻力中消耗掉。但超导体却有着神奇的特性，在超导状态下，也就是当温度降低到某一特定值（临界温度）以下时，其电阻会突然降为零，电流在超导线圈中流动几乎没有能量损耗，就如同水流在没有阻力的理想管道中，能永不停息地流动。
基于这一特性，超导磁储能系统的工作原理是：当有电流通过超导线圈时，线圈周围会产生磁场，大量的电磁能就以磁场能的形式被储存起来。当需要释放能量时，储存的磁场能又可通过超导线圈转化为电能输出，通过电力电子型变流器将电磁能返回电网或供给其他负载使用 。
超导磁储能工作原理
超导材料特性
超导材料是超导磁储能的基石，其独特性质决定了整个系统的运行效率与性能。在低温环境下，超导材料会展现出零电阻和完全磁通排斥这两大神奇特性，零电阻特性是指，当温度降低到临界温度（Tc）以下时，超导体内的电子形成库珀对，它们能协同运动，如同整齐划一的队列，几乎不受晶格散射等阻碍，电阻急剧下降至零。就像在一条没有任何障碍的高速公路上，汽车可以毫无阻碍地高速行驶，无需消耗额外能量克服阻力。以汞为例，1911 年荷兰莱顿大学的卡末林・昂内斯发现，当汞的温度降至 4.2K（约 - 268.95℃）时，其电阻突然消失，开启了人类对超导现象研究的大门。
完全磁通排斥特性，也叫迈斯纳效应。当超导体处于超导态时，一旦有外部磁场靠近，超导体内部会感应出超导电流，这些电流产生的磁场与外部磁场方向相反，大小相等，从而相互抵消，使得超导体内部的磁感应强度始终保持为零，就像超导体为自己撑起了一把无形的 “保护伞”，将外部磁场完全拒之门外 。例如，把一块永磁体放在超导材料上方，超导材料因迈斯纳效应产生的排斥力，能让永磁体悬浮在空中，形成奇妙的磁悬浮现象，这也是超导磁储能系统中维持磁场稳定的关键机制之一。
充放电过程
超导磁储能系统的工作过程主要包括充电和放电两个关键阶段。
充电时，首先通过外部电源为超导磁体供电，电流开始在超导线圈中逐渐增大。由于超导材料的零电阻特性，电流在超导线圈中流动几乎没有能量损耗，此时电能就不断转化为磁能存储在超导磁体周围的磁场中 。随着电流持续增加，磁场强度不断增强，储存的能量也就越来越多。可以把这个过程想象成给一个巨大的 “磁场电池” 充电，每增加一分电流，就多储存一份能量 。
当需要释放能量时，超导磁体进入放电阶段。超导磁体与负载或电网连接，超导线圈中的电流开始流向负载或电网，此时磁能又重新转化为电能输出。在这个过程中，同样因为超导材料的零电阻特性，电流能够高效地传输，几乎没有能量损失，释放出的电能可以为电力系统补充功率、稳定电压，或为其他用电设备提供稳定的电力供应 。例如，在电力系统出现短暂的功率缺额时，超导磁储能系统能够迅速释放储存的电能，填补功率缺口，维持电力系统的稳定运行，就像一位随时待命的 “电力卫士”，在关键时刻挺身而出，保障电网安全 。
超导磁储能系统构成
超导磁储能系统犹如一个精密而复杂的能量 “管家”，主要由超导磁体、低温系统、变流器以及状态监测与控制系统等多个关键部分协同构成，每个部分都肩负着独特且不可或缺的使命
超导磁体
超导磁体堪称超导磁储能系统的 “心脏”，是最为核心的部件 。它由超导材料精心绕制而成，当有电流通过时，超导材料展现出零电阻的神奇特性，电流得以毫无阻碍地持续流动，进而在超导磁体周围构建起强大且稳定的磁场，将大量的电磁能以磁场能的形式高效储存起来 。
超导磁体的储能能力与其尺寸大小紧密相关，一般来说，尺寸越大，能够储存的能量就越多 。同时，超导材料自身的特性，如临界电流密度、临界磁场强度等，也对超导磁体的储能性能起着决定性作用 。高临界电流密度的超导材料可以承载更大的电流，从而提升超导磁体的储能容量；而高临界磁场强度的超导材料则能使超导磁体在更强的磁场环境下保持超导状态，确保储能过程的稳定与高效 。例如，在一些大型的超导磁储能示范项目中，采用了大尺寸的超导磁体，其储能容量可达数兆焦耳甚至更高，为电力系统的稳定运行提供了强大的能量支持 。
低温系统
低温系统是维持超导材料超导状态的关键保障 。由于超导材料只有在极低的温度下（通常接近绝对零度，即 - 273.15℃）才能展现出超导特性，低温系统便承担起为超导磁体营造并维持这一极寒环境的重任 。
常见的低温系统多采用液氦作为制冷剂，液氦具有极低的沸点（4.2K，约 - 268.95℃），能够有效地将超导磁体冷却至超导临界温度以下 。为了减少热量的侵入，低温系统还配备了高效的绝热装置，如多层绝热材料、真空绝热技术等，确保超导磁体在低温环境下的稳定性 。
低温系统的性能优劣对超导磁储能系统的整体稳定性和效率有着直接且重大的影响 。倘若低温系统出现故障，导致超导磁体温度升高，一旦超过超导临界温度，超导材料就会失去超导特性，进入正常的有电阻状态，这不仅会引发能量的大量损耗，严重时甚至可能致使整个超导磁储能系统瘫痪 。因此，保障低温系统的稳定运行，是确保超导磁储能系统可靠工作的重要前提 。
变流器
变流器在超导磁储能系统中扮演着能量转换 “桥梁” 的重要角色，其主要职责是实现超导磁体储存的电磁能与电网或负载所需电能之间的双向高效转换 。
在充电阶段，变流器将电网输入的交流电精准地转换为直流电，为超导磁体提供稳定的充电电流，使电能顺利地转化为磁能存储在超导磁体中 。而在放电阶段，变流器则迅速将超导磁体释放的直流电转换为交流电，输出到电网或供给负载使用，满足不同场景下的电力需求 。
变流器还具备对电能质量进行精细调节和控制的能力，它能够根据电网或负载的实时需求，灵活地调整输出电能的电压、频率和相位等参数，确保输出电能的质量稳定可靠，有效避免因电能质量问题对电网或负载造成的不良影响 。例如，在电力系统中，当出现电压波动、频率偏移等异常情况时，变流器可以快速响应，通过调整自身的工作状态，对超导磁储能系统输出的电能进行优化调节，为电网提供有力的支撑，保障电力系统的平稳运行 。
状态监测与控制系统
状态监测与控制系统宛如超导磁储能系统的 “智慧大脑”，它时刻保持对系统运行状态的实时精准监测和全方位高效控制 。
该系统借助各类先进的传感器，如温度传感器、电流传感器、电压传感器等，实时采集超导磁体、低温系统、变流器等各个关键部件的运行数据，包括温度、电流、电压、磁场强度等重要参数 。然后，通过复杂而精密的算法对这些数据进行深入分析和处理，从而准确判断系统的运行状态是否正常 。
一旦监测到系统出现异常情况，如超导磁体温度过高、电流过载、电压异常等，状态监测与控制系统会迅速做出反应，及时发出警报信号，并自动采取相应的控制措施进行调整和修复 。它可以通过调节变流器的工作参数，实现对超导磁体充放电过程的精准控制；也能够对低温系统的制冷功率进行优化调节，确保超导磁体始终处于稳定的超导状态 。通过这种方式，状态监测与控制系统有效保障了超导磁储能系统的安全稳定运行，使其能够在各种复杂的工况下可靠地完成储能和释能任务 。
超导磁储能技术特性
超导磁储能系统优势显著。其一，储能效率高达 95% ，超导材料超导状态下近乎零电阻，电流无热量损耗，相较传统抽水蓄能电站（70% - 85%）和铅酸电池储能系统（70% - 80%），节能优势明显，能降低能源成本。其二，储能密度和功率密度出色，超导磁体能在小体积和重量下储存大量能量，在航空航天、电动汽车等空间有限领域优势独特，且能快速输出高功率，满足电力系统突发功率需求变化，而传统化学电池因化学反应速度限制，功率密度低，响应慢。其三，响应速度极快，小于 10ms 就能对电力系统变化做出响应，能在电网出现暂态问题、新能源发电接入电网及敏感负载需保障电能质量时，快速输出或吸收功率，维持系统稳定，避免设备损坏和生产
超导磁储能应用场景
电力系统：在现代电力系统中，稳定供电极为重要，超导磁储能技术作用关键。它能快速响应电网电压波动、谐波等问题，提升电能质量；有效抑制低频功率振荡，增强系统稳定性；在电力系统故障瞬间提供紧急功率支持，维持电压和频率稳定，助力系统恢复。

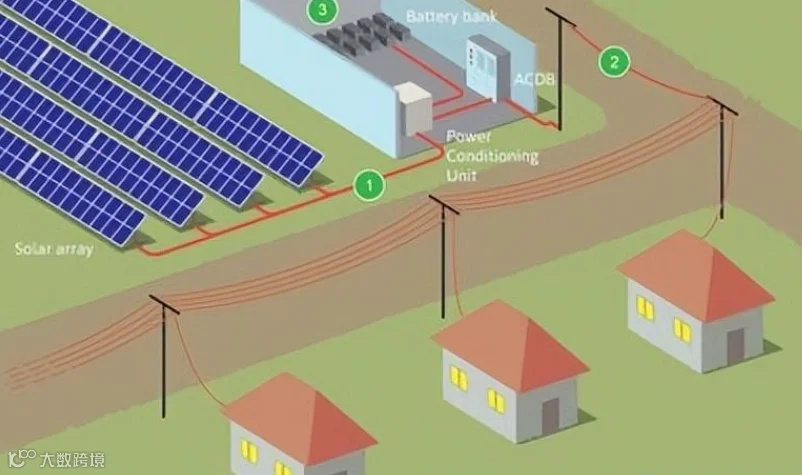

可再生能源领域：风能、太阳能等可再生能源占比提高，但因其间歇性和波动性影响电网稳定。超导磁储能系统可 “削峰填谷”，平滑可再生能源发电功率波动，提高并网质量，还能与可再生能源发电装置结合构建离网供电系统，提高偏远地区供电可靠性。
其他领域：医疗设备领域，为 MRI 设备超导磁体提供稳定电源，提升图像分辨率；工业领域，助力大型设备快速启动并保障运行时电能稳定；航空航天领域具有潜在应用价值，能为航天器提供高效能源存储方案，虽尚处研究试验阶段，但未来有望广泛应用
超导磁储能发展现状与挑战
近年来，超导磁储能技术发展迅猛，全球已建成多个项目。美国自 20 世纪 70 年代起研究，在电力系统稳定控制等开展示范应用，研发出大容量系统改善电网稳定性和电能质量。日本企业积极投入，在超导材料制备等多方面突破，其示范项目用于储能调峰和电压稳定控制，提高供电可靠性。中国也取得长足进步，如 2024 年广东中山动工全球容量最大高温超导储能装置，将提升当地电网供电质量据统计及预测，2023 年全球超导磁储能系统市场,销售额 0.77 亿美元，预计 2030 年达 1.35 亿美元，年复合增长率 8.6%（2024 - 2030）。北美是最大消费市场，欧洲次之，日本也是重要市场。一些企业占据重要市场地位。
面临挑战
超导磁储能技术大规模应用面临挑战。成本方面，超导材料制备工艺复杂、价格贵，低温系统能耗及设备维护成本高，限制推广。超导材料可能失超，引发系统故障，影响稳定性和安全性，降低失超风险是关键问题。专业技术人才短缺、培养体系不完善也制约其发展。
未来展望
超导磁储能技术凭借其卓越的特性，在能源领域展现出巨大的发展潜力和广阔的应用前景 。在未来能源革命的大背景下，随着全球对清洁能源的迫切需求和电力系统智能化升级的加速推进，超导磁储能技术有望成为关键的支撑技术之一 。
从技术发展角度来看，随着科研人员在超导材料领域的持续深耕，新型超导材料的研发将不断取得突破 。高温超导材料的性能将进一步提升，临界温度有望提高，制备成本也将逐步降低，这将使得超导磁储能系统在运行过程中对低温环境的依赖程度降低，大幅减少冷却能耗和成本，从而为其大规模商业化应用奠定坚实基础 。同时，超导磁体的设计和制造技术也将不断创新，进一步提高超导磁体的储能容量、稳定性和可靠性 。例如，采用新型的超导线圈绕制工艺和结构设计，能够优化磁场分布，提升超导磁体的性能 。此外，状态监测与控制系统将更加智能化和精准化，借助人工智能、大数据分析等先进技术，实现对超导磁储能系统运行状态的实时、全面监测和预测性维护，及时发现潜在故障隐患并采取有效措施进行处理，确保系统长期稳定、可靠运行 。
在应用方面，超导磁储能技术将在电力系统中发挥更为重要的作用 。随着新能源发电占比的不断提高，电力系统对储能技术的需求日益迫切 。超导磁储能系统能够与新能源发电设备紧密结合，有效解决新能源发电的间歇性和波动性问题，提高电力系统对新能源的消纳能力，促进能源结构向绿色、低碳方向加速转型 。在智能电网建设中，超导磁储能系统将成为提升电网灵活性和稳定性的核心装备之一 。它可以快速响应电网的各种变化，实现对电能质量的精细化调节，保障电网安全、稳定、高效运行 。例如，在电网负荷高峰时段，超导磁储能系统能够迅速释放储存的电能，满足电力需求，缓解电网供电压力；在负荷低谷时段，又能及时储存多余电能，避免能源浪费 。
超导磁储能技术还将在其他领域得到更广泛的拓展和应用 。在交通领域，有望助力超导磁悬浮列车技术取得更大突破，实现列车更高速度、更稳定的运行，提升交通运输效率，改变人们的出行方式 。在工业领域，能够为更多高能耗、高要求的工业设备提供稳定可靠的电力支持，提高生产效率和产品质量，推动工业生产向智能化、绿色化方向发展 。在航空航天领域，随着技术的不断成熟，超导磁储能系统有望成为航天器能源存储和供应的重要解决方案，为人类探索宇宙提供更强大的能源保障 。
尽管超导磁储能技术目前仍面临一些挑战，但随着全球科研力量的不断投入和技术创新的持续推动，这些问题将逐步得到解决 。在未来，超导磁储能技术必将在能源革命中扮演不可或缺的角色，为构建清洁、高效、可持续的能源体系做出重要贡献，引领人类迈向更加美好的能源未来 。
