DEKRA德凯一手速递IEC TC82 WG2 2020春季会议资讯

第82届IEC TC82 WG2会议于4月20日至4月24日通过全体网络会议的方式顺利召开。与会期间,来自全球各地超过130名光伏专家就26项标准草案,技术规范和专项课题进行了深度的讨论。DEKRA德凯专家们参与制定的多项重要标准的状态也得到了有效的推进。

组件标准篇

IEC 61215系列：

来自NERL的组长Ingrid Repins针对半年内工作组在编写过程中提出和收集到的问题向全体专家进行了汇报总结。

1.   静态机械载荷测试中测试载荷的下限分类要求提案:

分类	测试时使用的压强	描述
减弱型SML	1200Pa < Test Load < 2400Pa	降低雪和风荷载的应用 注意:大型应用程序通常在气候/应用程序允许的情况下使用此类别。结构工程师确保符合相关的建筑规范。
默认型SML	2400Pa	适用于中雪和风荷载 注意:住宅应用程序通常使用此类别。对所有安装是否需要足够的负载进行尽职调查
加强型SML	> 2400Pa	更高的雪负荷或风负荷的应用 注意:较高的雪荷载或风荷载区域/应用要求模块在机械上更坚固。结构工程师计算最小所需荷载。

继上一届会议后再次成为关注的重点。包括DEKRA德凯在内的各领域专家们对于此提案会引发的各类问题从制造，市场等多个角度悉数阐述了自己的观点。项目组将对是否保留此要求还需要做更深入的研究。

2.  在61215-1中具体细化了对于接线盒及其相关部件必须获得相关IEC认证的要求，包括需要体现线缆的尺寸及型号。

3.   PERC产品上可能会出现的BO-LID不稳定效应，在Damp Heat测试后将被应用“特定BO LID 稳定测试”。且此测试不会被强制应用到其他环境箱测试中。

4.   当进行MQT06测试时，需要采用IEC 60891中适用的方法来对正面等效辐照度进行校准直至m1的不确定度符合要求。同时在进行Gate No.2 判定时, 不需要再进行双面系数的复测。

5.   对于双面组件的PID极化效应，背面光老炼的UV强度被提议设定为2kwh/m2。同时Peter Hacke 也在IEC 62804-1-1中介绍了此方法的最新进展。

6.   针对“超大组件“的样品设计和测试方法问题，明确了需要对原设计尺寸进行机械载荷测试。并且在热班测试中添加了代表性组件每个二极管管控的电池片数必须与原设计尺寸保持一致的要求。

7.    引入了实验室参考控制组件的要求。

IEC 61730-1：

1.    新增保护电流的定义导则

2.    对所有的电器件，定义最小RTI值

3.    增加免测可燃性测试的条件，即符合当地防火等级的法规

4.   对于附件B 2.2.4.2中漏电起痕指数（CTI）的测试进行补充，允许对材料的PLC等级使用耐漏电起痕指数（PTI）测试验证

5.    增加了组件中载流部分的各个绝缘层之间的示意图及其注释

IEC 61730-2

1. TC82 WG2已经表决同意删除MST 21 Temperature Test测试，但是最终执行细节还需讨论。另外此次会议中，是否需要增加其他必要的安全验证测试项到61730也正式的成为了一个议题。相对于一些单纯的测试调整，增加全新的测试是否会引起测试认证的革新，这也会成为长期一个争论要点。

2. 根据2018年Wilmington会议提出的议题，为了更好的验证组件的电气间隙是否满足安全要求，针对不同的海拔高度下运行的组件和不同海拔高度下的实验室，MST 14 Impulse voltage test 脉冲耐压测试将引入一个修正系数的概念。相关的参照表和修正系数的有关计算公式之后会制定发布并实施。必要的话，会在此基础上增加新的MST测试来专门评估爬电距离和电气间隙。



3. MST 26 反向电流测试过程有了显著更改。不同于先行测试方法的持续通反向电流2h，新方法需先在通1.35倍反向电流1小时之后确定组件发热最高的点，随后对于最高点附加连接一个合适的热电偶然后再次通1.35倍反向电流2h。测试结果判定中也增加了对于组件测试过程中最高温度的限制范围。



4. 由于双面组件的大量应用，不同于上次会议对于双面测试条件的讨论，此次会议中从不同的角度提出了2点针对双面组件的探讨。首先该如何从标准中明确的定义和区分单面双面组件，现有标准的说明是否充分。其次在61215中双面组件的测试要求是否能够覆盖61730安全方面的要求。

5. 由于过往的一些模糊定义和不贴切的表达，标准中的测试流程部分内容将会被优化。

IEC TS 62915

在结构上明确了将会把IEC 61215 和 IEC61730的重测要求分开罗列。并且把IEC 61215和IEC 61730中新引入的测试如PID、DML等加入到重测情况评定。针对生产工艺的变更是否需要在本技术规范中进行明确，还是与IEC 62941进行协调考量，专家组需要进行进一步研究。

IEC TS 63126

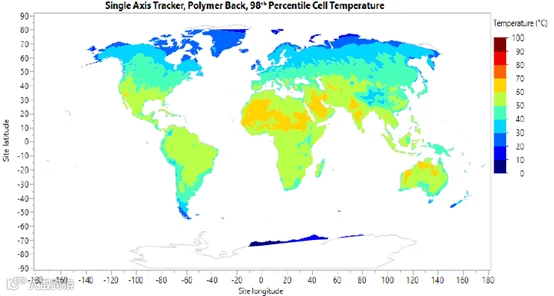

增加了新的98th percentile temperature温度参考图（如上）,同时此技术规范中的Level 2的设定情况需要进行更多的数据分析。

IEC TS 63209-1

针对草案中的测试序列设定，工作组的专家将进一步讨论，比如UV老化测试方法，以及长周期环境箱测试的组合方式。

IEC 61853-2

工作组组长Kyumin Lee介绍了针对室外AOI测试的修正方法和NMOT测试的更新方案

零部件标准篇

Dave Miller博士就IEC 62788-1-1、IEC 62788-1-4/AMD1、IEC 62788-7-3 ED1标准进行了讨论，此系列包括了封装材料、密封胶带、边缘密封剂、包装材料和涂层材料等，涵盖多种光伏材料的性能测试。

• IEC 62788-1-1 ED1 Measurement proceduresfor materials used in photovoltaic modules – Part 1-1: Polymeric materials usedfor encapsulants

• IEC 62788 -1-4/AMD1 ED1  Amendment 1 – Measurement procedures formaterials used in photovoltaic modules – Part 1-4: Encapsulants –Measurement  of  optical transmittance  and calculation of the solar -weighted photon transmittance, yellownessindex, and UV cut-off wavelength

• IEC 62788-7-3 ED1 Measurement proceduresfor materials used in photovoltaic modules - Part 7-3: Environmental exposures– Accelerated abrasion tests of PV module external surfaces



就光伏前板和背板方面，Jürgen Jung先生通过对IEC 62788-2-1 ED1标准研究进行了分享，总结了CD稿收集到的问题，针对紫外老化和抗拉强度测试，他预计会开展一个全球实验室平行对比实验，以评估测试的有效性，目前针对涂层和胶水的测试还在讨论中，常用的涂覆型和复合型背板都有较大的影响。

• IEC 62788-2-1 ED1 Polymeric materials forphotovoltaic (PV) modules – Part 2-1: Safety requirements for polymericfrontsheet and backsheet




Jürgen Jung先生还介绍了IEC TS 62788-2/A1规范的变化，同样的也是要成为IEC 61215和IEC 61730中使用的材料进行资格预审。

• IEC TS 62788-2: Polymeric materials -Frontsheets and backsheets



Mike Kempe对边框密封剂测试标准的现状进行了介绍。IEC 62788-5-1标准已经发布，此次讨论了封边材料耐候性能的测试，旨在提高聚合物材料的耐候性能。

• IEC 62788-5-2 Part 5-2: Edge-sealdurability evaluation guideline




Nancy Philips对零部件加严老化测试标准进行了介绍，目前标准处于ACD阶段，正在制定测试和征集参与单位。 光伏连接器标准IEC 62852/A1已经发布，已可按照新标准进行测试。

• IEC 62852 Amendment 1 – Connectors for DC-application in photovoltaic systems - Safety requirements and tests




光伏接线盒标准IEC 62790/A1已经进入FDIS阶段，预计将于今年下半年发布。特别需要注意的是此版标准中接线盒二极管发热测试方法已修改，同步于IEC 61215-2中的组件二极管发热测试。

• IEC 62790 Amendment 1 - Junction boxes forphotovoltaic modules - Safety requirements and tests

标定测量篇

针对IEC 60904-5 / AMD1 ED2修订1 - 光伏器件 - 第5部分：通过开路电压法确定光伏（PV）装置的等效电池温度（ECT）来自宫崎大学的Hiromi Tobita介绍了室外用铝箔法测等效ECT的研究，DEKRA德凯与其他专家对其应用场景做出了相关的讨论。

而在IEC 60904-1 ED3光伏设备 - 第1部分：光伏电流-电压特性的测量以及新技术报告：产线测量指导的议题中，产线上IV测试的适应性得到广泛的关注。此外在IEC 60891光伏器件-对测得的I-V特性进行温度和辐照度校正的规程和IEC 60904-10 ED3光伏器件-第10部分：线性度测量方法这两项草案中，IV曲线温度辐照度的修正方法和线性度测量方法中针对光源的相关评论也得到了明确的回复。

专项课题篇

阿特斯的许博士分享了关于光伏用导电胶的相关测试方案，其中包括了基础特性测试、机械性能测试、粘接力测试、电性能测试（接触电阻，体电阻）、Voids结构检查等。Peter Hacke介绍了组合测试的研究进程，并对最新的电池技术提出了其他的研究方向。CTC的肖总演示了加严热斑和热循环的测试方法研究报告。此外车辆集成式光伏产品的STC测量方法则由Isao Yoshida做了相关的介绍。

//////////

过去6个月IEC发布的标准

• IEC 60904-4:2019 光伏设备 - 第4部分：太阳能参考器件-建立校准可追溯性的规程

发布日期：2019-11-12

• IEC 62941:2019 地面用光伏（PV）组件 - 光伏组件制造质量体系

发布日期：2019-12-12

• IEC TS 62804-1-1:2020 光伏（PV）组件–电位诱导衰减的测试方法–第1-1部分：晶硅–分层

发布日期：2020-01-10

• IEC 62788-5-1光伏组件中使用的材料的测试流程–第5-1部分：建议用于边缘密封材料的测试方法

发布日期：2020-03-19

• IEC 62788-6-2:2020 光伏组件中使用的材料的测试流程–第6-2部分：聚合物薄膜的水分渗透测试

发布日期：2020-03-19

• IEC 62852 修订 1光伏系统用直流连接器 - 安全要求和试验

发布日期：2020-03-25

以下标准正在进行编辑评论收集

• 82/1701/CD IEC 62759-1 ED2 光伏（PV）组件–运输测试–第1部分：组件包装单元的运输

(编辑评论截止日期2020-05-01)

• 82/1702/CD IEC TS 63140 ED1 光伏（PV）组件–单片集成产品局部耐荫试验

(编辑评论截止日期 2020-05-29)

• 82/1718/FDIS IEC 62790 ED2 光伏组件用接线盒 -安全要求和测试

(编辑评论截止日期2020-05-15)

• 82/1721/CD IEC TS 63209 ED1 用于风险分析的光伏组件加严测试

(编辑评论截止日期2020-06-26)

• 82/1724/CD IEC TS 63109 ED1 用电致发光成像定量分析测量二极管理想因子

(编辑评论截止日期 2020-07-03)

投票完成的标准

• 82/1615/CDV IEC 62788-1-4/AMD1 ED1 修订 1 –光伏组件用材料的测试流程 -第1-4部分：封装材料–光学透射率的测量以及太阳加权光子透射率的计算，泛黄指数和UV的截止波长

• 82/1619/CDV IEC 60904-1 ED3 光伏器件 - 第9部分：太阳能模拟器的性能要求

• 82/1628/CDV IEC 61215-1 ED2 地面光伏（PV）组件-设计规范和型号认可-第1部分：试验要求

• 82/1629/CDV IEC 61215-1-1 ED2 地面用光伏（PV）组件–设计规范和型号认可–第1-1部分：晶硅光伏（PV）组件测试的特殊要求

• 82/1630/CDV IEC 61215-1-2 ED2 地面用光伏（PV）组件–设计规范和型号认可–第1-2部分：基于薄膜碲化镉（CdTe）光伏（PV）组件测试的特殊要求

• 82/1631/CDV IEC 61215-1-3 ED2 地面用光伏（PV）组件–设计规范和型号认可–第1-3部分：基于薄膜非晶硅光伏（PV）组件测试的特殊要求

• 82/1632/CDV IEC 61215-1-4 ED2 地面用光伏（PV）组件–设计规范和型号认可–第1-4部分：基于薄膜Cu（In,GA）（S,Se）光伏（PV）组件测试的特殊要求

• 82/1633/CDV IEC 61215-2 ED2 地面用光伏（PV）组件–设计规范和型号认可–第2部分：测试要求

• 82/1637/CDV IEC 60904-10ED3 光伏器件-第10部分：线性度测量方法

• 82/1646/FDIS IEC 62852/AMD1 ED1 修订 1光伏系统用直流连接器 - 安全要求和试验

• 82/1647/CD IEC 63163 ED1 地面用消费品级光伏组件–设计规范和型号批准

• 82/1650/RR IEC TS 62788-2/AMD1 ED1 修订 1 光伏组件中使用的材料的测量方法 – 第二部分：聚合物材料 – 前板和背板

• 82/1651/RR IEC TS 62915 ED2 光伏（PV）组件 – 型号认可，设计与安全评定 – 重测

• 82/1653/CD IEC 62788-2-1 ED1 修订 1光伏组件中使用的材料的测量方法 – 第2部分-1：聚合物材料 – 前板和背板 – 安全要求

• 82/1655/CD IEC 62788-1-1 ED1 光伏组件用材料的测试流程 -第1-1部分：封装材料用聚合材料

• 82/1658/FDIS IEC 62788-5-1 ED1 光伏组件中使用的材料的测试流程–第5-1部分：建议用于边缘密封材料的测试方法

• 82/1659/FDIS IEC6 2788-6-2 ED1 光伏组件中使用的材料的测试流程–第6-2部分：聚合物薄膜的水分渗透测试

• 82/1660/CD IEC 61730-1/AMD1 ED2 修订1-光伏（PV）组件安全认证-第1部分：结构要求

• 82/1661/CD IEC 61730-2/AMD1 ED2 修订2 – 光伏（PV）组件安全认证-第1部分：测试要求

• 82/1662/DTS IECTS 63126 ED1 高温运行用光伏组件、零件和材料的资格认证指南

• 82/1669/FDIS IEC 62788-1-7 ED1 光伏组件中使用的材料的测试流程–第1-7部分：封装材料的光学耐久性–测试流程

• 82/1670/FDIS IEC 62938 ED1 光伏组件的非均匀雪荷载试验

• 82/1672/RVN IEC TS 63209-2 ED1 (PNW TS 82-1599)：用于风险分析的光伏组件加严测试 – 第2部分聚合物部件材料和包装套组的耐候特性

• 82/1691/FDIS IEC 62788-1-6/AMD1 ED1 Amendment 1 光伏组件中使用的材料的测试流程–第1-6部分：封装材料–确定乙酸乙烯酯固化程度的测试方法

• 82/1693/FDIS IEC 61701 ED3 （PV）组件的盐雾腐蚀测试

其余草案阶段文件汇总

IEC 60891 ED3 光伏器件 - 对于I-V特性的温度辐照度校准步骤 文件状态：CDV in preparation

IEC 60904-5/AMD1 ED2 修订 1 -光伏器件-第5部分：通过开路电压法确定光伏（PV）装置的等效电池温度（ECT） 文件状态：CD in preparation

IEC 60904-8/AMD1 ED3 修订1 -光伏器件- 第 8 部分：光伏 （PV） 器件的光谱响应度测量   文件状态：CD in preparation

IEC 61853-2/AMD1光伏组件性能测试和能量等级划分 - 第2部分：光谱响应度、入射角和组件工作温度测量 文件状态：CD in preparation

IEC TS 62788-5-2 ED1光伏组件中使用的材料的测试流程 – 第5-1部分：边缘密封耐久性评估准则 文件状态：DTS voted positively Answering comments

IEC TS 62788-6-3 ED1光伏组件中使用的材料的测试流程 – 第6-2部分：光伏组件内部接触面的粘附测试 文件状态：DTS in preparation

IEC 62788-7-3 ED1光伏组件中使用的材料的测试流程 – 第7-3部分：环境暴露-光伏组件外表面加速磨损试验 文件状态：CDV in Preparation

IEC TS 62804-2 ED1光伏（PV）组件–电位诱导衰减的测试方法–第2部分：薄膜   文件状态：DTS in preparation (PL Peter Hacke)

结语：

在光伏产业全球化加速发展的今天，面对技术设计的迭代更新，产品质量的大幅提升，IEC标准的制定也需要随之进行升级优化，以满足市场上与日俱增的认证需求。DEKRA德凯的专家们也会持续专注，投身于IEC TC82 WG2工作组的各项标准制定中。如您对于上述的任何内容有相关的建议或者意见，扫描下方二维码留言联系我们。
