回顾｜IEC TC82 WG2 2022秋季会议热点全新解读

10月31日-11月4日，IEC TC82 WG2秋季会议如期举行，来自世界各地的专家们分享了多个标准改革。与会的第三方机构、科研院校、生产厂商等代表也从不同角度对于各类议题进行了热烈的讨论。

DEKRA德凯的技术专家与其他中国代表团的专家们应邀共同出席了本次会议，并在热烈的气氛中积极献计献策，对各类技术问题给出了专业的意见。DEKRA德凯将从光伏组件、材料和零部件等方面，结合行业关注度较高的几个标准，为您深度解读本次会议的热点内容。

IEC 61215-1/AMD1 ED2/COR1 Design qualification and type approval - Part 1: Test requirements 光伏组件设计鉴定和型式认可 – 第1部分：测试要求

IEC 61215系列2021版已于2021年2月正式发布，但是新版标准仍然存在一些问题。工作小组开始着手进行修订。

- 列入光伏线缆标准IEC 62930 / EN 50618。

- 对于接线盒，删除线缆拉力测试的要求，引用IEC 62790。

- 修改对铭牌公差要求的描述，铭牌公差改为强制要求。

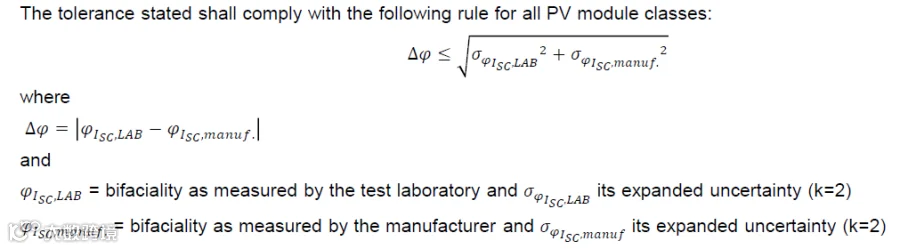

- 增加双面率公差的要求，目前提案为：

- 由于柔性组件的机械载荷测试需要有基底支撑，所以MQT 22弯曲测试不适合放在机械载荷之后。提议将MQT 22弯曲测试从测试序列F中独立出来。

- 热斑耐久测试后没有Gate 2判定，所以无需做初始稳定测试。故提议将户外暴晒测试和热斑耐久测试分成两个序列。

- 热斑耐久测试增加避免杂散光影响遮挡电池片的要求。

- 增加对用于遮挡电池片的覆盖物尺寸的要求，要求长宽大于电池片2cm。在选片过程中，覆盖物超出电池片边缘1cm。

- 修改MQT 19.2最终稳定第三种方法中曝晒的光源的要求。

IEC 61215-2/AMD1 ED2 Design qualification and type approval - Part 2: Test procedures 光伏组件设计鉴定和型式认可 – 第2部分：测试方法

- 对粘接结构组件湿漏电测试测试电压增加1.35系数，和IEC 61730 MST 16保持一致。

- 考虑对MQT 12湿冻测试和MQT 13湿热测试增加5N挂重的要求。

- 对于环境箱测试中要求监控电流的测试增加100mA的最小接入电流要求。

IEC 61730-1 ED3 Photovoltaic (PV) module safety qualification - Part 1: Requirements for construction 光伏组件安全鉴定 – 第1部分：结构要求

目前状态：准备提交FDIS。项目组长Nancy Phillips更新了项目的进展，FDIS已经于今年7月开始流转，收集到50条意见，主要是编辑和描述上的意见，已全部处理完成。主要更新有：

- 允许使用电子版产品文件。

- 确保标准融合IEC 62788-2-1和IEC 61730-2。

- 对绝缘协调要求进一步阐明，改进表格和相关测试。

- 改进对功能绝缘厚度 (DTFI) 的描述。

- 增加对零部件测试的要求。

- 接线盒粘接胶需在组件上测试。

- 增加对温度等级T98的描述。

IEC 61730-2 ED3 Photovoltaic (PV) module safety qualification - Part 1: Requirements for testing 光伏组件安全鉴定 – 第2部分：测试要求

目前状态：CDV流通中。项目组长Guido Volberg介绍了目前项目的进展。CDV已于今年7月和九月再次流转。继春季会议后，共收集到53条意见。主要改动包括：

- 增加目视检查的要求。

- 对于粘接结构的组件，以下测试要求进行了改动：

1. MST 53湿热测试中增加5N挂重。

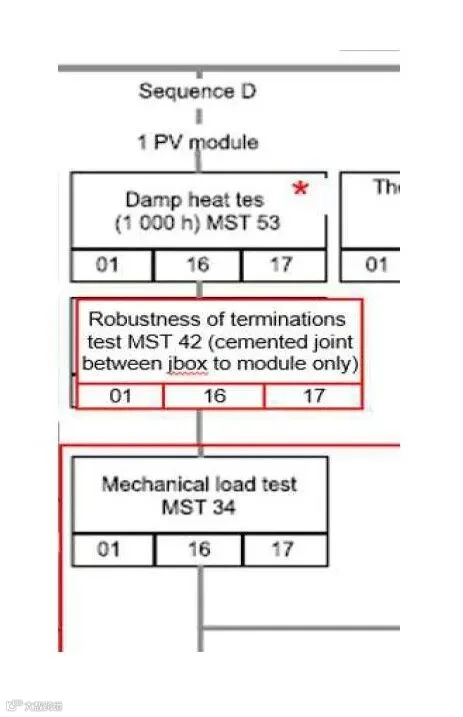

2. 强制要求MST 42接线盒保留测试后进行MST 01、MST 16、MST 17测试。

3. MST 57增加新的描述。

- MST 12剪切测试后的绝缘测试中，剪切的位置需覆盖铝箔。

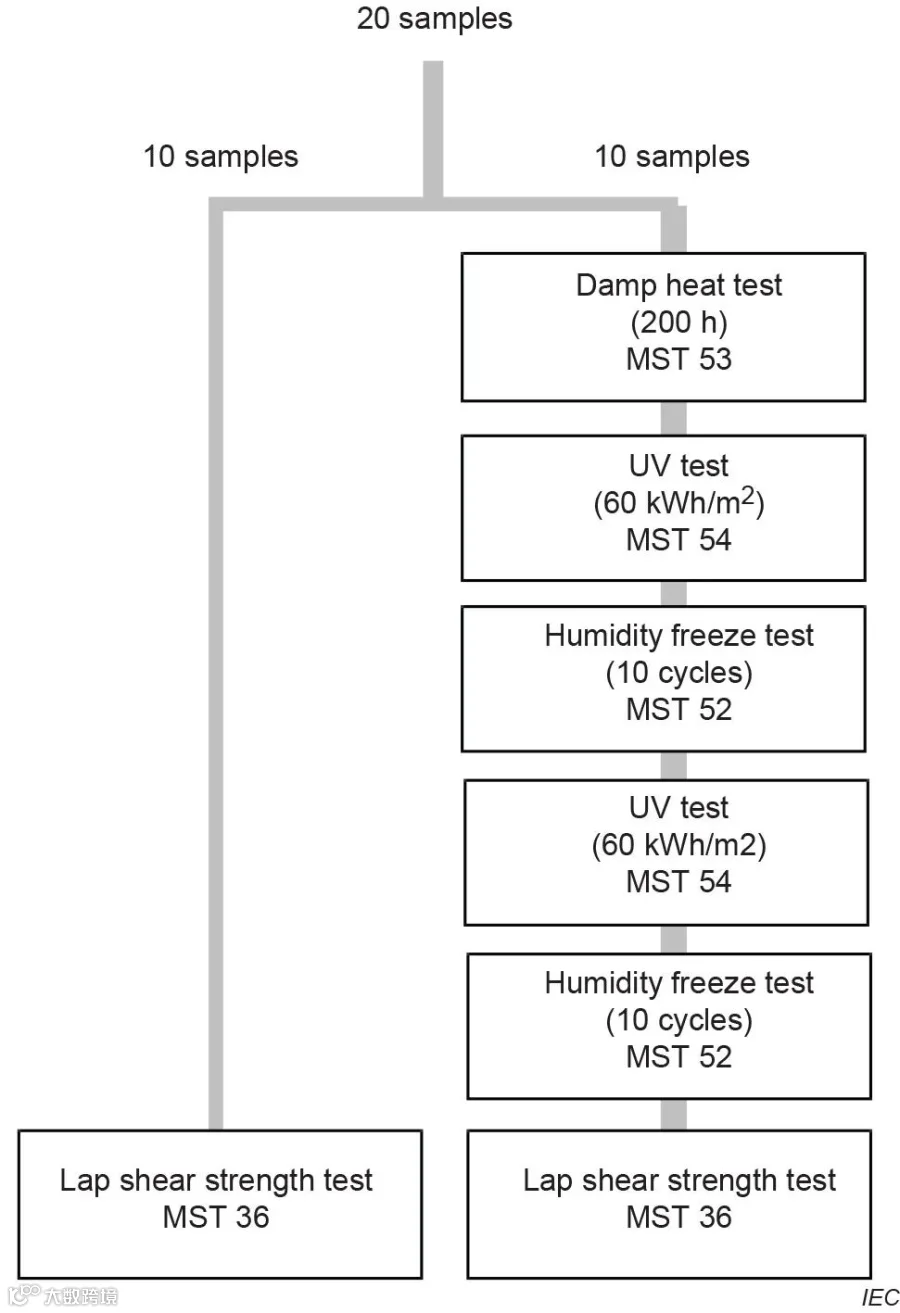

- MST 36搭接剪切强度测试序列加入到B序列中。

- MST 14脉冲耐压测试增加设备连接说明。

- 所有MQT引用更新为修订版标准IEC 61215 series Ed.2.0 2021。

- MST 02、MST 07、MST 22、MST 25和MST 51更新了双面组件的描述。

- 附件C对超大组件进行了定义，增加了代表小样的使用说明。

工作组对层压间隙和爬电距离仍存在一些争议，将会进一步讨论。

IEC TS 62915 ED2: Photovoltaic (PV) modules - Type approval, design and safety qualification – Retesting 光伏组件 – 型式认可，设计及安全鉴定 – 重测导则

项目组长Itai Suez介绍了目前项目的进展，计划今年年底前提交FDIS。主要的修改和意见有：

- 材料搭配的重测要求。

- 关联IEC 62788-1，-2中零部件重测要求。

- 考虑高温测试（IEC 63126）的重测要求。

IEC TS 63126 ED2 Guidelines for qualifying PV modules, components and materials for operation at high temperatures 光伏组件高温测试指导

目前正在准备CD草案。项目组长Michael Kempe介绍了项目的背景，说明了对修订版的需求：

- 修订版需要结合IEC 61730‐1,2和新背板标准IEC 62788‐2‐1。明确了62788-2-1不会采用Level 1和Level 2中的A4、A5条件；对前板和背板电池面采用A3条件2000小时曝晒；对背板外侧采用A3条件4000小时曝晒；Level 0的背板A3条件曝晒将会在新版IEC 61730-1中引入。

- 封装材料在IEC 61730中没有测试要求，在IEC TS 63126中根据Level 0/1/2需要在A3/A4/A5条件下测试4000小时。项目组考虑将测试简化为仅做A3曝晒。

- 考虑引用61730-1，Level 2和Level 3增加新的热失效保护测试（120℃, 2000h）。

- 标准化T98温度。

- 考虑获得Level 0认证的产品通过重测获得Level 1或Level 2认可。

- 重新考虑A4、A5的UV曝晒条件。

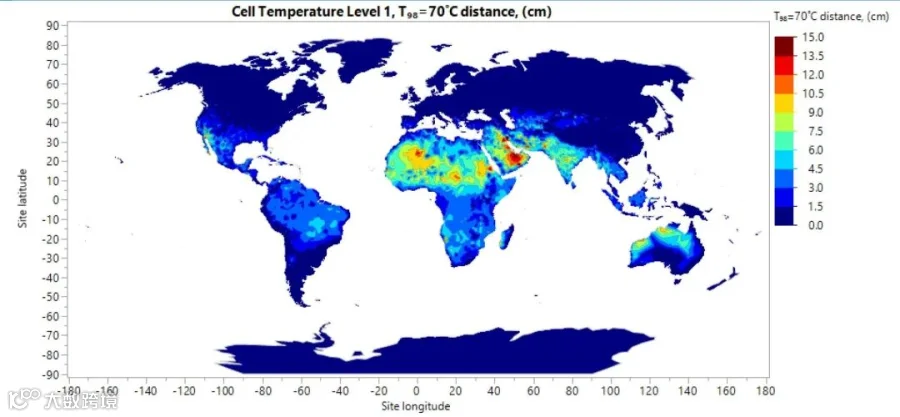

会议上说明了大部分的组件应用场景都不需要用到此份标准，对于支架安装组件，Level 0的测试条件已足够体现其性能。只有在极端炎热的天气下，组件和屋顶结构间隙很小的应用情景下，此标准适用。同时项目组也在研究建立地图模型，基于安装间隙和安装场景，示意适用于此标准的地点。

IEC 61853-1, IEC 61853-3, IEC 61853-4: Photovoltaic (PV) module performance testing and energy rating 光伏组件性能测试和能效评定

IEC 61853系列修订版目前处于CD草稿准备阶段。其中，

- IEC 61853-3 能效评定主要包括以下变更：

1. 加入双面组件的评定

2. 修订标准中一些有分歧的部分

3. 修订并增加更合适的关于光谱修正步骤的说明

4. 根据不同温度辐照度矩阵，简化组件功率内插和外推算法

- IEC 61853-1温度和辐照度性能测试和能效评定将会根据IEC 61853-3对不同温度辐照度测试进行调整。

- IEC 61853-4将会变更标准气候数据和光谱数据。

IEC 61853-2: Photovoltaic (PV) module performance testing and energy rating – Part 2: Spectral responsivity, incidence angle and module operating temperature measurements 光伏组件性能测试和能效评定 – 第2部分：光谱响应，入射角和组件工作温度

目前该标准的CD草案正在准备中。项目组长Werner Herrmann介绍了项目的进展。

- 提出新的组件标称温度NMOT的测试方法：

1. 环境温度，辐照度和风速数据记录间隔小于60秒，样本数据至少覆盖一个月时间，监测周期需包含晴天。

2. 增加数据筛选：

ΔIrradiance: (Max – Min)/(Max + Min) < 0.01

ΔWind speed: |Max – Min| < 0.5 m/s

ΔModule temperature: |Max – Min| < 0.5°C

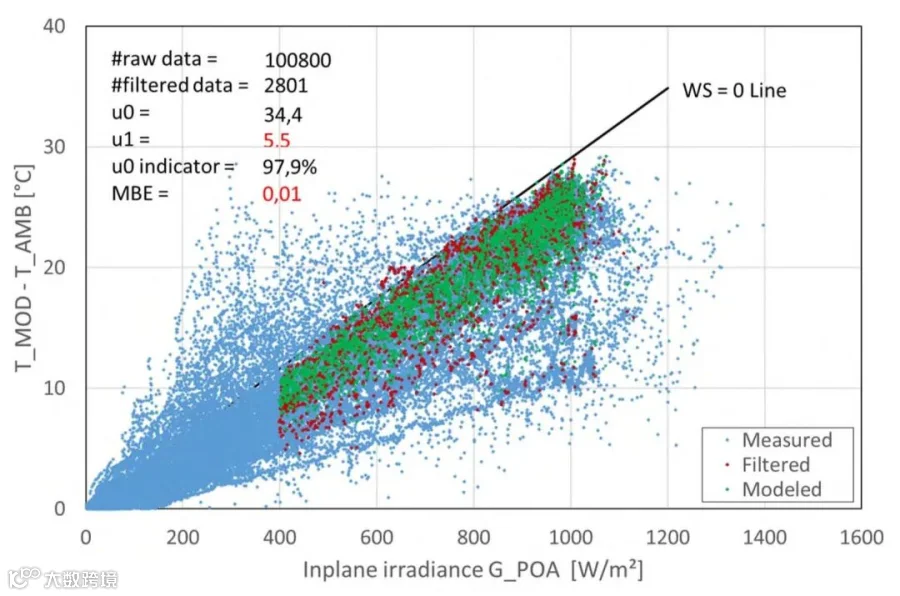

3. u0和u1值的确定方法：

- IAM户外测试流程已经修订完成，室内测试正在编写中。修订版包括：

1. 修改模拟器技术要求

2. 增加测试区域散射光的测试流程

3. 对多光源系统和大面积光源设计进行研究

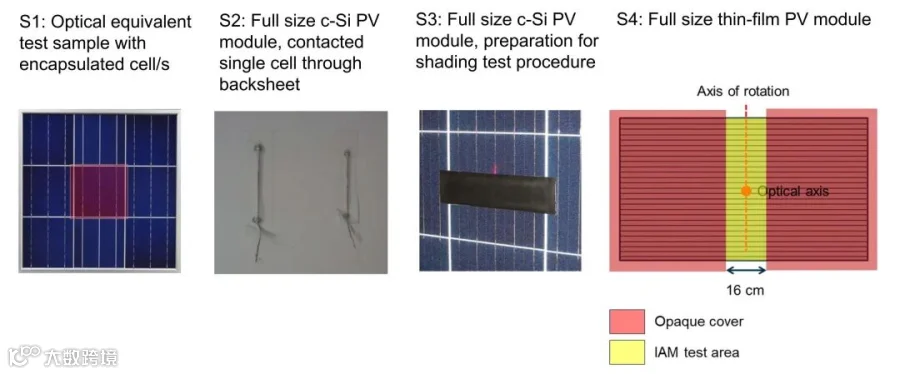

4. 提供不同技术组件的制样要求指导

5. 增加样品准备的章节

6. 目前项目组正在对不同设计的样品和不同测试方法进行round robin测试。

IEC TS 62804-1 ed. 2 Photovoltaic (PV) modules - Test methods for the detection of potential-induced degradation Part 1: Crystalline Silicon 光伏组件 – 电势诱导衰减测试方法 第1部分：晶硅组件

目前该标准CD草案流通中。项目组长Peter Hacke介绍了项目背景。虽然IEC 61215:2021包含了PID测试，但主要针对的是PID-s，无法检测出PID极化现象。

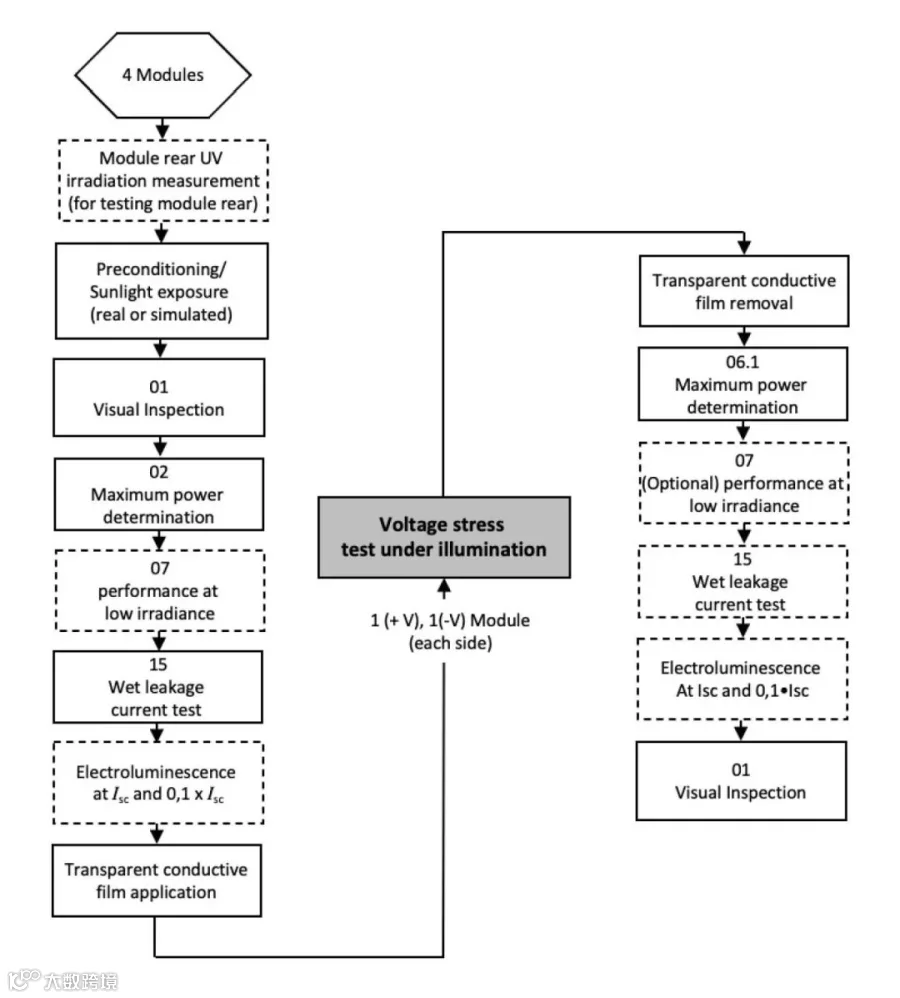

新版PID-p测试序列包含了恢复和清理步骤：

IEC TS 60904-1-2 ED2 Photovoltaic devices - Part 1-2: Measurement of current-voltage characteristics of bifacial photovoltaic (PV) devices 光伏器件 – 第1-2部分：双面光伏器件电流-电压特性测量

项目组长Dr. Christos Monokroussos更新了项目的进展。

- 根据NREL最新测试结果，由于双面辐照输出的总辐照度更高，串联电阻增加，其测试出的双面系数Bifirel低于STC条件下测出的双面系数φIsc 和φPmax。两者的偏差可达到5%。因此删除了章节6.3关于双面辐照测试双面率的内容。

- 章节7.3增加了关于Bifirel和φPmax差异的说明。

- 第8章节：如果使用双面辐照测试方法，双面系数φIsc,, φVoc和φPmax可以不在报告中体现。

- 引入双面辐照增益计算公式：

会上针对收集的意见进行了反馈：

- 户外测试的辐照度不均匀度很难达到10%以内，因此不强制要求。

- IEC 61215对模拟器的要求为高于CAA，因此IEC 60904-1-2对模拟器不均匀度要求至少为B级。

IEC 60904-2 ED4 Photovoltaic devices – Part 2: Requirements for photovoltaic reference devices光伏器件 - 第2部分：光伏参考器件的要求

目前项目CDV草案流转中，计划今年年底提交FDIS。截至目前项目组共收集到了13条意见，其中包括：

- 章节4.1增加了关于内置分流电阻的说明。

- 章节4.2中关于单个电池片的要求增加了半以及其他种类电池片的说明。

- 关于参考电池和测试组件的失配，标准中要求在1%以内，但是目前还没有方法去验证，将会进一步讨论。

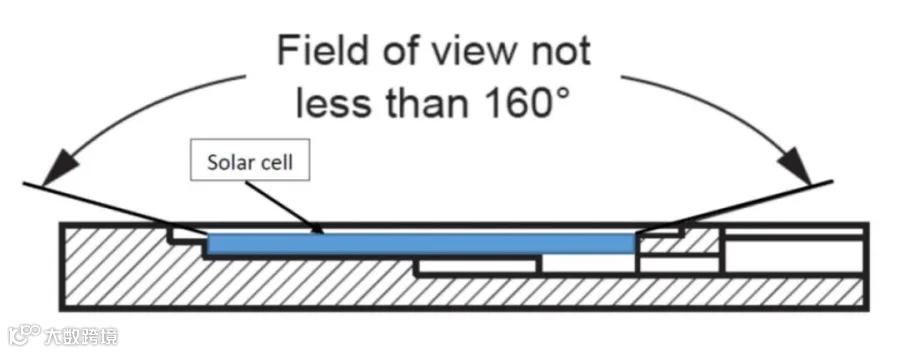

- 修改了参考电池片示意图，显示出电池片位置和视角。

IEC 60904-5/AMD1 ED2 Amendment 1 – Photovoltaic devices – Part 5: Determination of the equivalent cell temperature (ECT) of photovoltaic (PV) devices by the open-circuit voltage method 光伏器件 - 第5部分：通过开路电压法确定光伏器件的等效电池温度

此标准FDIS投票已通过，即将发布。会议上项目组长Hiromi Tobita对手机的意见进行了反馈：

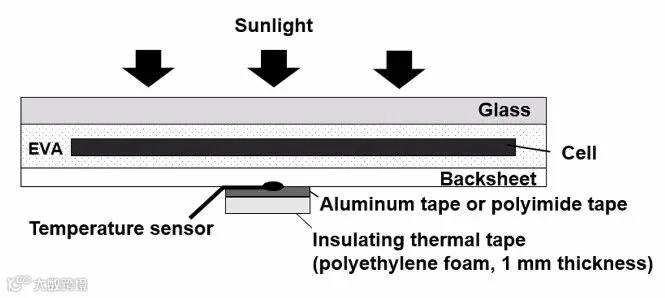

在户外测试时建议使用热绝缘胶带，用来保护温度传感器。标准中描述了胶带的尺寸，位置要求，但缺少示意图。由于标准已经定稿无法修改，计划在修订版中添加。

IEC 62788-2-1 ED1 Polymeric materials for photovoltaic (PV) modules – Part 2-1: Safety requirements for polymeric frontsheet and backsheet 光伏组件用聚合材料 – 第2-1部分：聚合材料前板和背板安全要求

IEC TS 62788-2/AMD1 ED1 Amendment 1 - Measurement procedures for materials used in photovoltaic modules - Part 2: Polymeric materials - Frontsheets and backsheets 光伏组件用材料测试方法 – 第2部分：聚合材料 – 前板和背板

目前状态：IEC 62788-2-1：FDIS准备中，计划今年11月提交；IEC TS 62788-2：DTS准备中，计划今年11月提交。

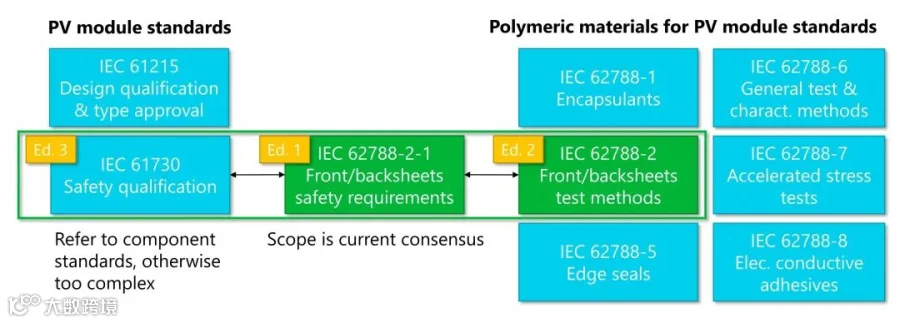

项目组首先介绍了IEC 62788-2-1的应用范围以及和组件标准IEC 61730，材料标准IEC TS 62788-2的关系。前板和后板必须符合IEC 62788-2-1的要求，才能满足IEC 61730的设计要求。

IEC 62788-2-1较上版CDV草案，有以下变更：

- 标准的文本结构进行了更新。

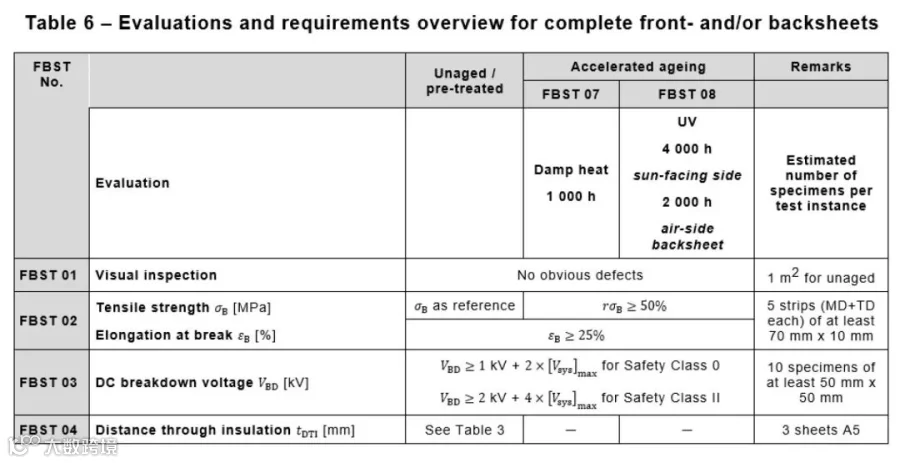

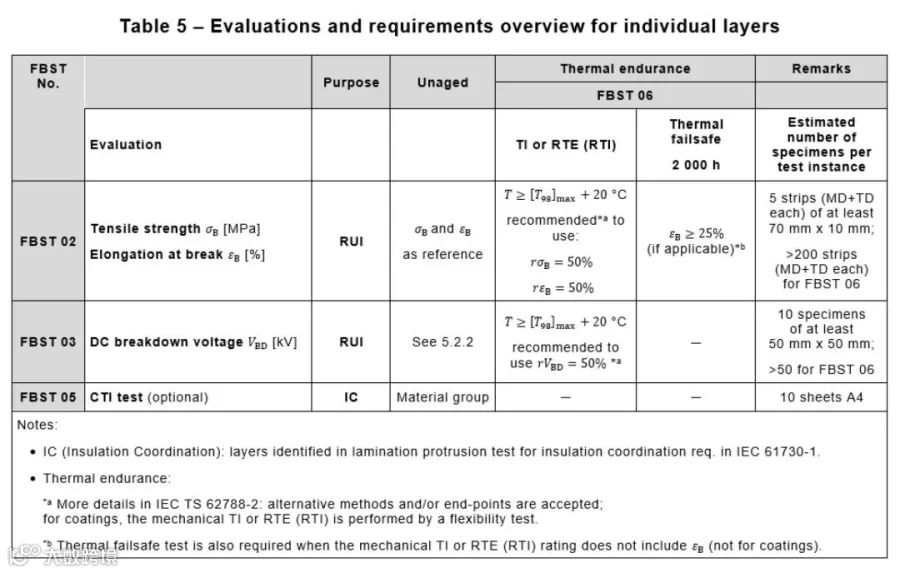

- 具体测试方法移至到IEC TS 62788-2中，标准中针对单层材料和完整前板/背板分别进行了试评估，列出了测试要求。

- 增加了第4章节：名称和等级，要求对前板或背板应根据组件的应用场景进行评估，包括作为前板或背板使用，最大工作温度，最大系统电压和安全等级。

- 单层结构的材料不能作为基础绝缘和附加绝缘单独测试。最小击穿电压仅应用于完整的前板或背板。测试要求关联IEC 61730-2 Ed.3。

- 材料组别会影响光伏组件的最小爬电距离，判定条件会关联IEC 61730-2 Ed.3。

- 定义了同一型号的规则，规定了型号变更的重测要求，并会和下一版IEC TS 62915关联。

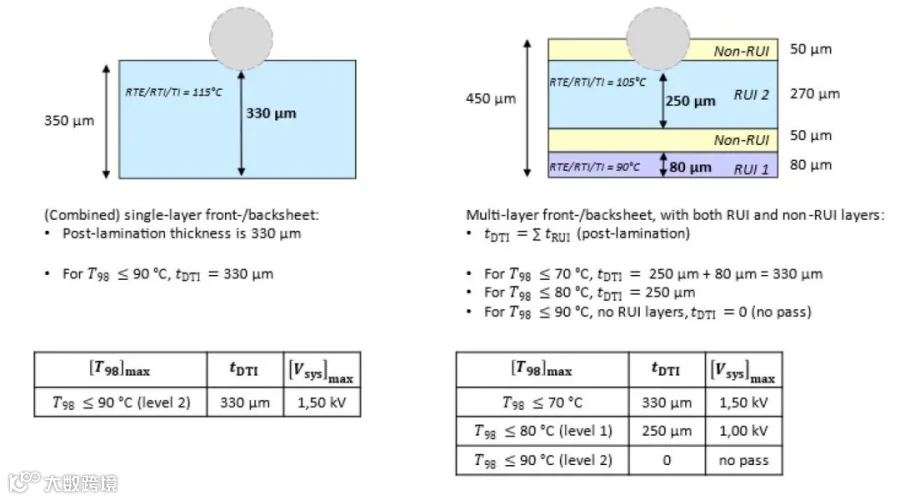

- 绝缘厚度(DTI)测试要求从IEC 61730移至本标准，并增加了不同T98温度下DTI要求。

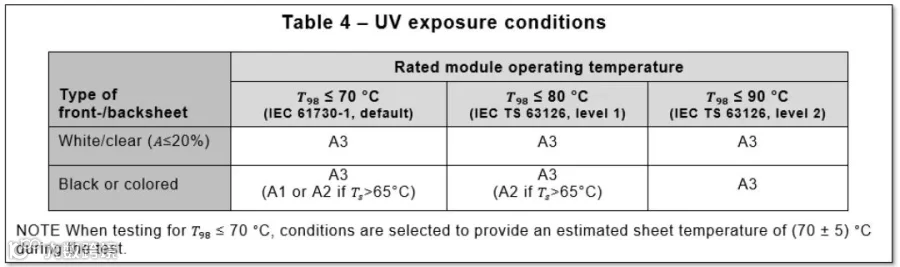

- 背板内测的紫外老化测试增加到4000小时，并阐明了IEC TS 63126中不同T98温度下的测试要求。

IEC 62788-2较上版CD草案，有以下变更：

- 更新预处理要求很每项测试的指示。

- 基于IEC 62788-2-1，增加样品结构种类。

- 删除卷曲测试。

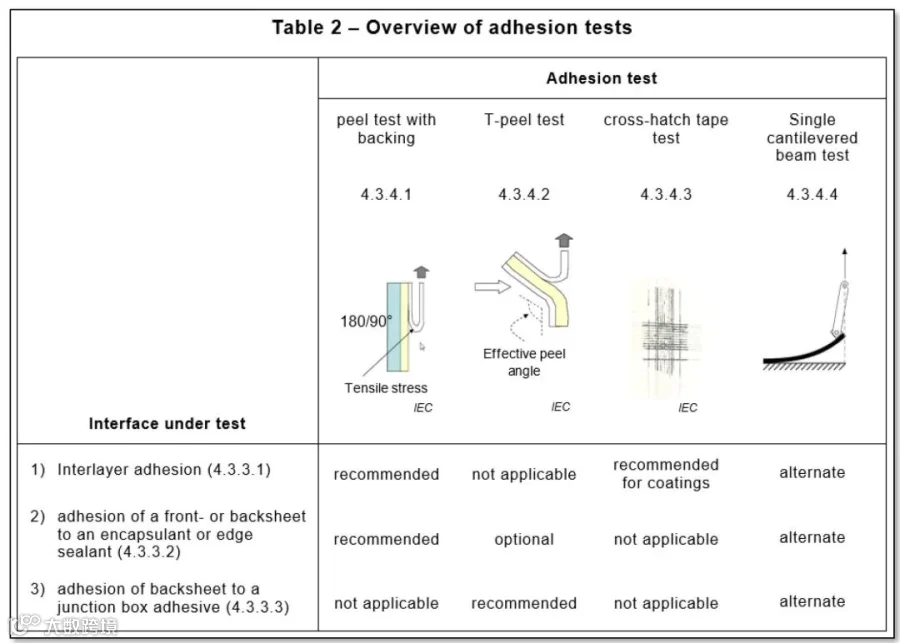

- 调整更新粘接测试的内容，增加具体使用案例，测试方法移至正文。

- 针对击穿电压，增加了耐压测试方法：

方法A：耐压测试：增加电压至目标值并保持1分钟

方法B：击穿电压测试：增加电压直到组件被击穿或者达到测试设备最大电压。

- DTI测试重新命名为“Lamination protrusion test”。

- 增加4.10.4磨损试验。

- 新增焊接凸点测试。

测试样品结构：焊丝/背板/焊丝/封装材料/玻璃

测试序列：2 x (UV1000/A3 + TC200)

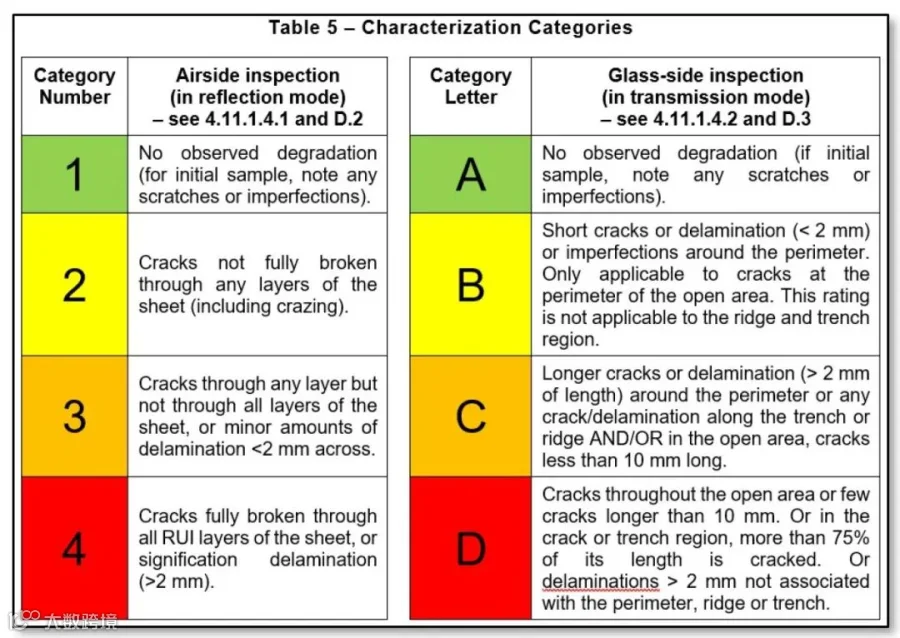

判定要求：目视检查评级

IEC 62788-1-1 ED1 Measurement procedures for materials used in photovoltaic modules – Part 1-1: Polymeric materials used for encapsulants 光伏组件用材料测试方法 – 第1-1部分：用于封装材料的聚合材料

目前状态：FDIS准备中。继春季会议，IEC 62788-1-1更新了以下内容：

- 点火，阻燃测试要求，引用IEC 61730-2，MST 24。其测试方法也可应用在封装材料上。

- CTI需要在为老化的封装材料上测试。

- 更新了剥离测试示意图。

- IEC 62788-6-3 SCB粘接性测试已经发布，计划结合封装材料的加速老化测试。

- 重测导则：从材料型号，材料成分或配方，厚度，颜色，处理工艺等方面考虑。

- 增加了成份质量比(CQR)测试，概念来自于中国光伏协会的光伏组件封装材料共挤膜标准。将会通过TGA特性测试醋酸乙烯酯成份。

IEC TS 62788-7-2/AMD1 ED1 Amendment 1 - Measurement procedures for materials used in photovoltaic modules - Part 7-2: Environmental exposures - Accelerated weathering tests of polymeric materials 光伏组件用材料测试方法 - 第7-2部分：环境暴露 – 聚合材料的加速老化测试

目前状态：DTS准备中。

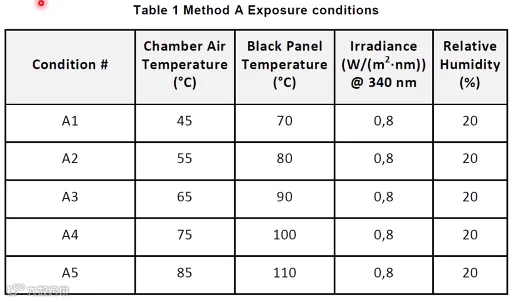

- IEC 62788-7-2附录3中明确了具体的环境箱温度和黑色面板温度，不同颜色和结构的材料样本温度差异很大。

- 将会在安全和性能评估中引入具体案例。

- 增加不同种类样品选择的测试方案。

- 增加样品的示意图，包括技术图纸等信息，作为选择合适测试方案的参考。

从标准的更迭能预期光伏行业未来发展的趋势。DEKRA德凯的专家团队长期以来深入IEC工作小组，积极参与标准的修订，为行业的良性发展贡献一份力量。后续DEKRA德凯也会持续关注IEC TC82 WG2的动向，为客户带来全面的一手资讯。
