解锁储能系统“三巨头”BMS、EMS、PCS的奥秘

在全球积极推进能源转型的大背景下，太阳能、风能等可再生能源凭借其清洁、可持续的特性，逐渐成为能源舞台上的主角。

然而，这些新能源的间歇性和波动性，如太阳能依赖光照、风能取决于风速，给电力供应的稳定性和可靠性带来了巨大挑战。储能系统作为解决这一难题的关键技术，正逐渐崭露头角，成为新能源时代不可或缺的幕后英雄。它宛如一个 “巨型充电宝”，能在能源生产过剩时储存能量，在能源短缺时释放能量，有效平衡能源供需，保障电力稳定供应。而在储能系统这个精密的体系中，电池管理系统（BMS）、能量管理系统（EMS）和储能变流器（PCS）作为其核心部件，各自发挥着关键作用，共同支撑起储能系统的高效运行。

BMS电池的贴身管家

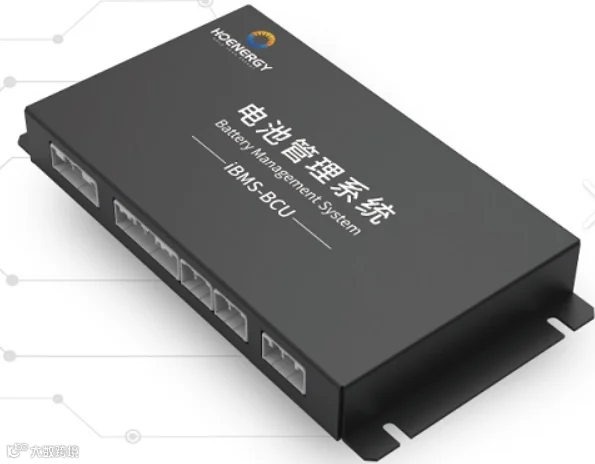

BMS 是储能系统中直接与电池打交道的关键组件，如同一位贴心的管家，时刻关注着电池的 “健康” 与 “状态”，保障电池安全、高效地运行。

监测与保护的先锋

BMS 的首要职责是实时监测电池的各项关键参数，包括电压、电流和温度等。通过高精度的传感器，它能够敏锐地捕捉到电池状态的细微变化。在电池充电过程中，BMS 会密切监测电压，一旦电压接近或达到过充阈值，便会迅速采取措施，如降低充电电流或切断充电电路，防止电池因过充而鼓包、起火甚至爆炸。同理，在放电时，若检测到电压过低，BMS 会及时终止放电，避免电池过放导致不可逆的容量损失。此外，温度对电池性能和安全性的影响也不容忽视。BMS 通过温度传感器实时监测电池温度，当温度过高时，会启动散热措施；温度过低时，则会采取加热或限制充放电等手段，确保电池始终在适宜的温度范围内工作。 振邦智能研发的 BMS 系统就具备温度管理、充电功率管理等功能，能实时监测电压、温度、电流等参数，一旦发现异常情况，便立即切断电源并报警，有效解决了电池充电发热、自燃等问题。

电池寿命的守护者

在电池组中，由于各单体电池在制造工艺、使用环境等方面存在差异，其性能和容量也会有所不同。这种差异会导致在充放电过程中，各单体电池的状态逐渐出现不一致，容量较低的电池可能会先于其他电池达到充放电极限，从而影响整个电池组的性能和寿命，也就是我们常说的 “短板效应”。BMS 通过均衡技术来解决这一问题。它会对电池组中各单体电池的电压、容量等进行监测和比较，当发现某单体电池与其他电池状态不一致时，会通过主动或被动的方式进行均衡。主动均衡是将电压高、容量大的电池的能量转移到电压低、容量小的电池中；被动均衡则是通过在电压高的电池上并联电阻，消耗其多余能量，使各单体电池的状态趋于一致。通过这种方式，BMS 可以有效减少电池组中各单体电池之间的差异，避免 “短板效应” 的影响，延长电池组的整体使用寿命。无锡华普微电子有限公司申请的 “一种 BMS 均衡控制方法” 专利，就能够通过精确计算和控制，确保电池的安全性和延长电池寿命。

精准的电量 “侦探”

准确估算电池的剩余电量（SOC）和健康状态（SOH）对于储能系统的高效运行至关重要。SOC 反映了电池当前的剩余电量，而 SOH 则体现了电池的老化程度和剩余寿命。BMS 运用复杂的算法，结合电池的电压、电流、温度以及充放电历史等多方面数据，对 SOC 和 SOH 进行精准估算。常见的 SOC 估算算法有开路电压法、安时积分法、扩展卡尔曼滤波法和神经网络法等。其中，安时积分法是通过对电池充放电电流的积分来计算电量变化，但这种方法会受到电流测量误差、电池自放电等因素的影响，导致估算精度逐渐降低。为了提高精度，现代 BMS 通常会采用多种算法相结合的方式，如在安时积分法的基础上，引入开路电压法对 SOC 进行修正，或者利用神经网络法等人工智能算法，学习电池的特性和充放电规律，从而实现更准确的 SOC 估算。对于 SOH 的估算，BMS 则主要通过监测电池的内阻变化、容量衰减等指标，结合电池的使用时间和充放电次数等信息，来评估电池的健康状况。以弘正储能的 BMS 2.0 系统为例，它采用 “7M 多维度感知技术”，以毫秒级频率采集电压、电流、温度、压力等数据，并结合云端数字孪生模型，构建电池全生命周期的动态健康图谱，将电池健康状态（SOH）的预测误差控制在 1.5% 以内 ，为储能系统的运行提供了可靠的数据支持。

EMS储能系统的智慧大脑

EMS 是储能系统的核心控制中枢，宛如一位智慧的大脑，凭借强大的数据分析和决策能力，对储能系统进行全面、精准的管理与调控，保障储能系统高效、稳定地运行，实现能源的优化利用和价值最大化。

全局掌控的指挥官

EMS 具备强大的全局视角和精准的决策能力，能够综合考虑电网负荷、电价、电池状态等多方面信息，制定出科学合理的充放电计划。在电网负荷低谷期，如深夜时段，此时用电需求较低，电价往往也较为便宜，EMS 会根据实时监测的电网数据和电价信号，结合电池的剩余电量和健康状态，判断出当前是充电的最佳时机，于是下达充电指令，让储能系统从电网吸收电能并储存起来。而当电网负荷高峰期来临，如白天的用电高峰时段，电力需求急剧增加，EMS 又会迅速响应，控制储能系统放电，将储存的电能释放到电网中，缓解电网的供电压力，实现削峰填谷的功能。通过这种精准的充放电控制，不仅可以有效平衡电网的负荷波动，提高电网的稳定性和可靠性，还能利用峰谷电价差为用户节省用电成本。例如，在一些实行峰谷电价的地区，工商业用户安装的储能系统在 EMS 的控制下，低谷充电、高峰放电，一年下来可节省大量的电费支出。

能源融合的协调者

在新能源蓬勃发展的时代，多种可再生能源并存的情况越来越常见。EMS 作为能源融合的协调者，能够将光伏、风能等多种可再生能源与储能系统进行有机整合。它通过实时监测可再生能源的发电情况，如光伏发电的功率受光照强度影响，风能发电的功率取决于风速大小，结合电网负荷需求和储能系统的状态，灵活调整能源的分配和流向。当光伏发电充足且电网负荷较低时，EMS 会优先将多余的光伏电能储存到储能系统中；而当光伏电力不足且电网负荷较高时，EMS 则会控制储能系统放电，补充电力缺口，确保能源的稳定供应。通过 EMS 的协调，可再生能源的消纳率和利用率得以大幅提高，减少了能源的浪费，推动能源向更加清洁、可持续的方向发展。以某大型风电场和光伏电站联合储能项目为例，EMS 实时分析风电和光伏的发电数据以及电网负荷情况，合理调配储能系统的充放电，使得该项目的可再生能源消纳率提高了 20% 以上，有效减少了弃风、弃光现象。

安全稳定的捍卫者

保障储能系统的安全稳定运行是 EMS 的重要职责之一。EMS 通过与 BMS 和 PCS 紧密协作，实时获取电池状态、充放电功率等关键数据，进行全面的安全分析和风险评估。一旦检测到异常情况，如电池过充、过放、PCS 故障等，EMS 会迅速做出反应，执行故障隔离、孤岛保护等操作。当 BMS 检测到某组电池出现过充迹象并将信息反馈给 EMS 后，EMS 会立即向 PCS 发出指令，停止对该组电池的充电，并启动相应的保护措施，防止故障进一步扩大。在电网发生故障导致停电时，EMS 还能控制储能系统进入孤岛运行模式，为重要负载持续供电，保障电力供应的连续性和稳定性，确保储能系统在各种复杂工况下都能安全可靠地运行。

PCS电能转换的执行者

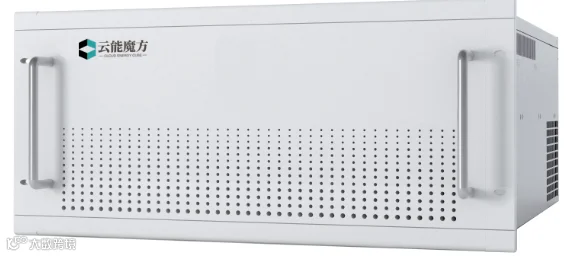

PCS 是储能系统中实现电能双向转换的关键设备，如同一位技艺精湛的执行者，在电网与储能电池之间架起了一座桥梁，高效地完成交流电与直流电的相互转换任务，保障储能系统与电网之间的能量顺畅流动。

交直流转换的魔术师

PCS 的核心任务是实现电网交流电与电池直流电之间的高效双向转换。它主要由 IGBT（绝缘栅双极型晶体管）等功率器件组成，这些器件如同电路中的 “魔法开关”，通过精确控制其导通和关断的时间与顺序，PCS 能够巧妙地将电网的交流电整流为直流电，为电池充电；在需要放电时，又能将电池储存的直流电逆变为交流电，输送回电网或供给本地负载使用。在这个过程中，PCS 通过先进的控制算法和调制技术，如脉宽调制（PWM）技术，精确控制功率器件的工作状态，确保电能转换的高效性和稳定性。以阳光电源推出的 1500V 储能变流器为例，它采用了高效的 IGBT 模块和优化的拓扑结构，具备卓越的交直流转换效率，最高效率可达 99% 以上，大大降低了能量在转换过程中的损耗，提高了储能系统的整体性能。

电能质量的保障者

除了实现电能转换，PCS 还肩负着保障电能质量的重要使命。在实际运行中，电网的电压和频率会受到多种因素的影响而出现波动，如负荷变化、新能源接入等。PCS 通过其灵活的控制策略，能够实时监测并调节输出电压和频率，使其始终保持在稳定的范围内，满足不同场景下对电能质量的严格要求。当检测到电网电压偏低时，PCS 可以增加输出电压，补偿电网的电压降；若电网频率不稳定，PCS 则能通过调整输出电能的相位和频率，与电网进行同步，确保电能平稳地注入电网。此外，PCS 还具备无功补偿功能，能够根据电网的需求，调节输出的无功功率，提高电网的功率因数，减少线路损耗，进一步提升电能质量。在一些对电能质量要求极高的场合，如数据中心、医院等，PCS 的这些功能显得尤为重要，它为关键设备的稳定运行提供了可靠的电力保障。

灵活运行的多面手

PCS 支持并网、离网和混合等多种运行模式，具备出色的灵活性和适应性，能够满足不同应用场景的需求。在并网模式下，PCS 与大电网相连，根据电网的调度指令或用户的设定，实现储能系统与电网之间的双向能量交换。在电网负荷低谷时，PCS 将电网的交流电转换为直流电为电池充电；在负荷高峰时，又将电池储存的直流电转换为交流电回馈到电网，起到削峰填谷的作用，帮助电网平衡负荷，提高电力系统的稳定性和经济性。在离网模式下，PCS 则作为独立电源，为局部负载提供稳定的电力供应。在偏远山区、海岛等电网覆盖不到或供电不稳定的地区，通过配备储能系统和 PCS，利用太阳能、风能等可再生能源发电并储存起来，在需要时由 PCS 将储存的电能转换为交流电，为当地居民和设备供电，解决了用电难题。而混合模式则结合了并网和离网的特点，使储能系统能够在不同工况下灵活切换运行模式。在正常情况下，储能系统与电网并网运行；当电网出现故障或停电时，PCS 能够迅速检测并切换到离网模式，继续为重要负载供电，确保电力供应的连续性。这种灵活的运行模式使得 PCS 在智能微电网、分布式能源系统等领域得到了广泛应用，为构建更加可靠、高效的能源体系发挥了重要作用。

协同作战BMS、EMS、PCS 的默契配合

在储能系统中，BMS、EMS 和 PCS 并非孤立运作，而是紧密协作，如同一个高效运转的交响乐团，各自发挥独特作用，共同奏响储能系统安全、稳定、高效运行的和谐乐章。

信息交互的桥梁

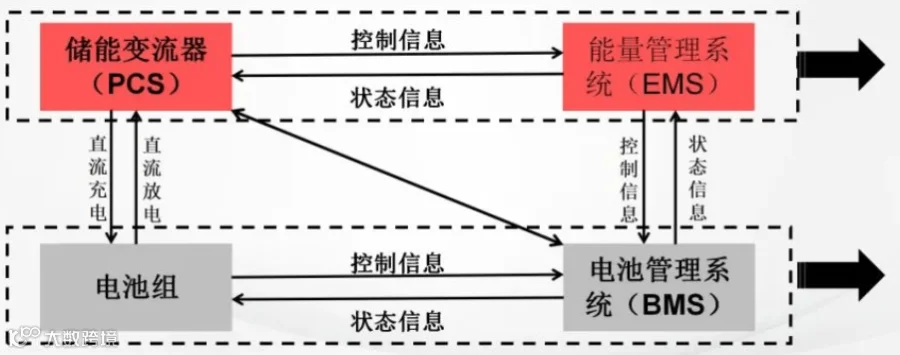

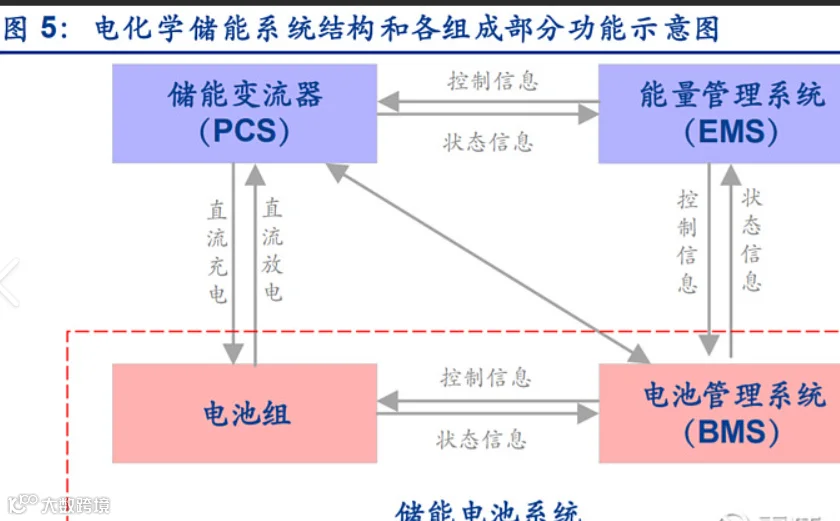

BMS 作为电池的贴身管家，时刻监测着电池的电压、电流、温度、SOC 和 SOH 等关键信息。它通过 CAN（控制器局域网）、RS485 等通信接口，将这些数据实时传输给 EMS。这些数据就像是电池的 “健康报告”，为 EMS 制定决策提供了重要依据。同时，BMS 也会接收来自 PCS 的运行状态信息，如充放电功率、电能转换效率等，以便更好地了解电池与电网之间的能量交互情况，从而对电池进行更精准的管理和保护。

EMS 作为储能系统的智慧大脑，承担着信息汇总和决策制定的重任。它不仅接收来自 BMS 的电池状态信息，还会采集电网的负荷、电价、频率、电压等数据，以及来自外部的气象预报、能源政策等信息。通过对这些海量数据的综合分析，EMS 制定出储能系统的最优运行策略，然后将充放电指令、功率调节指令等下发给 PCS。在这个过程中，EMS 就像是一个信息枢纽，将各方信息进行整合和处理，确保整个储能系统的运行与电网需求、电池状态以及外部环境相匹配。

PCS 作为电能转换的执行者，一方面接收 EMS 下达的控制指令，根据指令调整自身的运行模式和功率输出，实现储能系统与电网之间的高效能量转换；另一方面，PCS 将自身的运行状态，如交流侧和直流侧的电压、电流、功率，以及设备的温度、故障报警等信息反馈给 EMS。这些反馈信息有助于 EMS 实时了解 PCS 的工作情况，及时发现并处理潜在问题，保障储能系统的稳定运行。同时，PCS 也会与 BMS 进行信息交互，获取电池的实时状态，以确保在充放电过程中不会对电池造成损害。

高效运行的秘诀

BMS、EMS 和 PCS 的协同工作，是储能系统安全、稳定、高效运行的关键。在充电过程中，BMS 首先对电池状态进行实时监测，并将监测数据传输给 EMS。EMS 根据电池状态、电网负荷和电价等信息，判断当前是否适合充电以及充电的功率大小，然后向 PCS 下达充电指令。PCS 接到指令后，将电网的交流电转换为直流电，并按照设定的功率为电池充电。在充电过程中，BMS 持续监测电池的各项参数，一旦发现电池电压、温度等出现异常，立即向 EMS 发出警报。EMS 收到警报后，迅速向 PCS 发出调整指令，如降低充电功率或停止充电，以保障电池安全。

在放电过程中，同样需要三者的紧密配合。EMS 根据电网负荷需求和电池状态，制定放电策略，并向 PCS 下达放电指令。PCS 将电池储存的直流电转换为交流电输出，满足电网或本地负载的用电需求。BMS 实时监测电池的放电状态，确保电池不会过放。如果在放电过程中电网出现故障或负荷突变，EMS 会及时调整放电策略，PCS 也会迅速响应，通过调节输出功率来维持电网的稳定运行。

通过 BMS、EMS 和 PCS 的协同工作，储能系统能够实现对电池的精准管理、对能源的优化调度以及对电能的高效转换，大大提升了系统的整体性能和可靠性。在未来，随着技术的不断进步和应用场景的日益丰富，BMS、EMS 和 PCS 之间的协同将更加紧密和智能化，为储能系统在新能源领域的广泛应用和发展提供坚实的技术支撑。

未来展望

技术创新的前沿

在未来，BMS、EMS 和 PCS 都将朝着智能化、高效化的方向大步迈进。BMS 将进一步融合人工智能、机器学习等先进技术，实现更精准的电池状态预测和故障诊断。通过对海量电池运行数据的深度学习，BMS 能够提前预判电池可能出现的故障，及时发出预警并采取相应的保护措施，将故障隐患扼杀在萌芽状态。同时，BMS 的均衡技术也将不断升级，采用更加高效的能量转移方式，进一步提高电池组的一致性，延长电池寿命。

EMS 的智能化决策能力也将得到显著提升。借助大数据分析和云计算技术，EMS 能够更准确地预测电网负荷变化、可再生能源发电情况以及电价波动趋势，从而制定出更加优化的储能系统运行策略。例如，通过对历史气象数据、用电习惯数据的分析，结合实时的天气状况和电网信息，EMS 可以提前规划储能系统的充放电计划，实现能源的最优配置。此外，EMS 还将与其他能源管理系统进行深度融合，如与智能建筑管理系统、电动汽车充电管理系统等协同工作，实现能源的跨领域优化调度，构建更加智能、高效的能源生态系统。

PCS 在电能转换效率和灵活性方面将取得重大突破。一方面，新型功率器件和拓扑结构的不断涌现，如碳化硅（SiC）、氮化镓（GaN）等宽禁带半导体器件的应用，将大幅提高 PCS 的转换效率，降低能量损耗。这些新型器件具有更高的开关速度、更低的导通电阻和更高的耐受电压能力，能够使 PCS 在更高效、更稳定的状态下运行。另一方面，PCS 将具备更强的自适应能力，能够根据不同的电网条件和负载需求，灵活调整运行模式和控制策略。在电网出现故障或电压、频率波动较大时，PCS 能够快速响应，自动切换到合适的运行模式，保障电力供应的稳定性和可靠性。同时，PCS 还将与其他电力设备实现互联互通，通过智能电网通信技术，实现远程监控、诊断和控制，提高电力系统的智能化管理水平。

应用拓展的蓝图

储能系统核心部件的应用前景十分广阔，除了在传统的电力系统领域发挥重要作用外，还将在新能源汽车、智能电网、分布式能源等领域得到更广泛的应用。

在新能源汽车领域，BMS 作为电池的关键管理部件，将直接影响新能源汽车的性能和安全性。随着新能源汽车市场的快速增长，对 BMS 的需求也将持续攀升。未来，BMS 将朝着更高精度、更智能化的方向发展，以满足新能源汽车对电池管理的严格要求。它不仅要实现对电池的精准监测和保护，还要与车辆的动力系统、自动驾驶系统等深度融合，为新能源汽车的高效运行和智能化发展提供有力支持。例如，通过与自动驾驶系统的协同，BMS 可以根据车辆的行驶状态和路况，实时调整电池的输出功率，优化能源利用效率，延长车辆的续航里程。

在智能电网领域，储能系统核心部件是实现电网智能化升级的重要支撑。随着分布式能源的大量接入和用户对电能质量要求的不断提高，智能电网需要具备更强的灵活性、稳定性和可靠性。EMS 作为智能电网的 “智慧大脑”，将负责协调电网中各种能源的分配和调度，实现电力的优化配置。它可以根据电网的实时运行状态，合理控制储能系统的充放电，调节电网的功率平衡，提高电网的稳定性和可靠性。同时，PCS 作为电网与储能系统之间的桥梁，将实现电能的高效转换和双向流动，为智能电网的稳定运行提供保障。例如，在分布式能源发电过剩时，PCS 将多余的电能储存起来；当能源供应不足时，PCS 再将储存的电能释放到电网中，实现能源的削峰填谷和稳定供应。

在分布式能源领域，储能系统核心部件将为分布式能源的高效利用和稳定运行提供关键支持。分布式能源如太阳能、风能等具有间歇性和波动性的特点，储能系统的加入可以有效解决这些问题。BMS 将确保分布式能源系统中电池的安全、高效运行，延长电池使用寿命；EMS 将根据分布式能源的发电情况和用户的用电需求，合理调度储能系统的充放电，实现能源的自给自足和优化利用；PCS 则将实现分布式能源与电网或本地负载之间的电能转换和连接，提高能源的利用效率。例如，在偏远地区的分布式太阳能发电系统中，储能系统可以在白天阳光充足时储存电能，在夜晚或阴天时为当地用户供电，解决了偏远地区用电难的问题。

总结

在储能系统这个复杂而精妙的体系中，BMS、EMS 和 PCS 作为核心部件，各自发挥着不可替代的关键作用。BMS 如同一位细致入微的管家，悉心呵护着电池的每一个 “健康” 细节，通过精准的监测、智能的保护和有效的均衡，确保电池始终处于最佳运行状态，延长其使用寿命，为储能系统的稳定运行奠定了坚实基础。EMS 则像一位高瞻远瞩的指挥官，凭借强大的数据分析和决策能力，全面掌控储能系统的运行节奏，协调各方能源，实现能源的优化调度和高效利用，为储能系统赋予了智慧和灵魂。PCS 则是一位不折不扣的执行者，凭借高效的电能转换能力和灵活的运行模式，在电网与储能电池之间搭建起一座稳固的桥梁，保障电能的顺畅流通和高效利用。

三者之间紧密协作、相互配合，通过信息的实时交互和指令的精准传递，共同构建起一个安全、稳定、高效的储能系统。它们的协同发展，不仅推动了储能技术的不断进步，也为新能源产业的蓬勃发展注入了强大动力。在未来，随着技术的持续创新和应用场景的不断拓展，BMS、EMS 和 PCS 必将在储能领域发挥更加重要的作用，助力全球能源转型和可持续发展目标的实现，为我们创造一个更加清洁、高效、可靠的能源未来。
