关键字：西门子S7-1500 PLC 西门子S7-300 PLC MPI-131 KEPServerEX 食品加工行业
摘要：
食品加工工业的发展历史比较悠久，食品工业指主要以农业、渔业、畜牧业、林业或化学工业的产品或半成品为原料，制造、提取、加工成食品或半成品，具有连续而有组织的经济活动工业体系。随着科学技术的不断进步，现代的食品工业发展迅速， 食品加工的范围和深度不断扩展，利用的科学技术也越来越先进。同时，人们对于食品安全意识也逐步提升，企业必须加强对生产环节的监控以保证生产出健康、合格的食品。
国外某糖果公司在其日本新建生产线项目中，需要对现场生产线上不同工位的PLC数据实时采集以实现对整个生产过程的实时监控。下位PLC主要分为三种类型，西门子S7-1500 PLC，西门子S7-300 PLC和AB ControlLogix Logix5000 PLC ，西门子S7-300 PLC 分别支持MPI接口和PROFIBUS接口通讯，上位分析、采集软件TrakSYS采用OPC方式通讯，为实现两者间的数据通讯，客户最终采用了上海泗博自动化西门子S7系列PLC以太网通讯处理器MPI-131配合OPC软件KEPServerEX的方案来实现两者间的通讯。在整个控制系统中，通过采用网关MPI-131实现了KEPServerEX对现场不同西门子S7-300 PLC的数据集中采集，提高了工厂的生产自动化水平和生产效率，同时网关MPI-131因其优异的性能和稳定性受到客户好评。
系统构成：
对本系统构成进行简要介绍，生产线有6台PLC，分别为2台AB PLC、1台西门子S7-1500 PLC、2台西门子S7-300（CPU313C）PLC、1台西门子S7-300（CPU318-2）PLC 。其中，两台AB PLC （ControlLogix Logix5572/5561）均支持以太网通讯接口的通讯配置，使用KEPServerEX Allen-Bradley ControlLogix Ethernet 驱动与PLC通讯，一台西门子S7-1500 PLC 支持以太网通讯，使用KEPServerEX siemens TCP/IP Ethernet驱动与PLC通讯，两台西门子S7-300（CPU313C）PLC 支持MPI接口通讯，采用MPI-131配合KEPServerEX siemens TCP/IP Ethernet驱动与PLC 通讯，一台西门子S7-300（CPU318-2）PLC 支持PROFIBUS接口通讯，采用MPI-131配合KEPServerEX siemens TCP/IP Ethernet驱动与PLC 通讯。KEPServerEX将采集到的PLC数据以OPC DA的方式给到上位OPC Client软件TrakSYS。

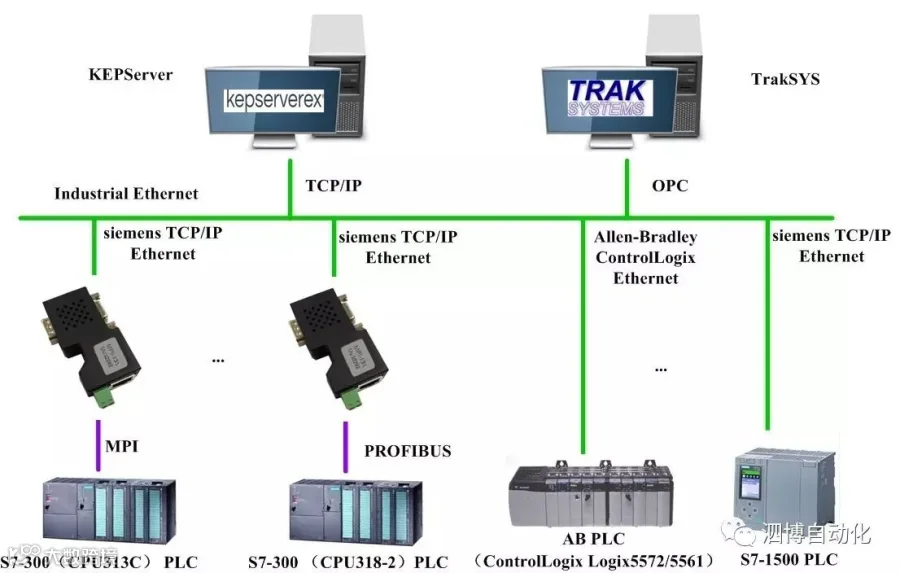

现场设备连接图如图1所示
图1 设备连接图
MPI-131简介：
MPI-131用于西门子 SIMATIC S7 系列 PLC（包括 S7-200、 S7-300、 S7-400）、西门子数控机床（840D,840DSL等）的以太网通讯，支持以太网编程下载、数据监控等功能。产品特点：
1) 支持多主站通讯，扩展口可以接触摸屏或其他主站。
2) 波特率自适应。
3) 自动查询主站地址，显示地址列表。
4) 可直接安装在PLC的PPI/MPI/PROFIBUS通讯口上，无需外接电源。
5) 支持西门子S7以太网通讯驱动，包括MicroWIN、STEP7、WinCC以及SIMATIC NET、KEPServerEX等。
6) 集成ModbusTCP服务器支持 FC1、FC2、FC3、FC4、FC5、FC6、FC16，Modbus数据区自动映射至S7-300数据区。
7) 支持16个以太网TCP/IP连接，允许16台PC同时采集PLC数据。
结束语：
在本自动化生产线控制系统中，上海泗博自动化网关MPI-131和KEPServerEX作为现场PLC与上位OPC Client软件TrakSYS之间的桥梁，使上位软件可以实时采集不同厂家PLC数据成为可能，同时，上海泗博自动化网关MPI-131+ KEPServerEX方案的稳定性和可靠性为整个生产线的实时监控和良好运行提供了保障。
